490ая серия

Серия включает в себя одноразрядные семисегментные полупроводниковые индикаторы со встроенной схемой управления.

490ИП2

Цифровой индикатор с высотой цифры 9 мм, со встроенной схемой управления (ТТЛ), состоящей из регистра хранения, преобразователя двоичной информации в семисегментный код и набора формирователей сегментных токов.

Слегка модифицированный вариант этой схемы использовался отдельно под названием то ли 514ПР1, то ли 514ИД3.

Данные из отраслевого справочника и справочный лист (на К490ИП2).

Производитель - завод "Оптрон", Москва.

В "Перечне изделий, разрешённых для применения ..." 1982 года от стоит с пометкой "изделия, не освоенные в производстве". Так что время его появления можно приблизительно оценить 1982-83 годами.

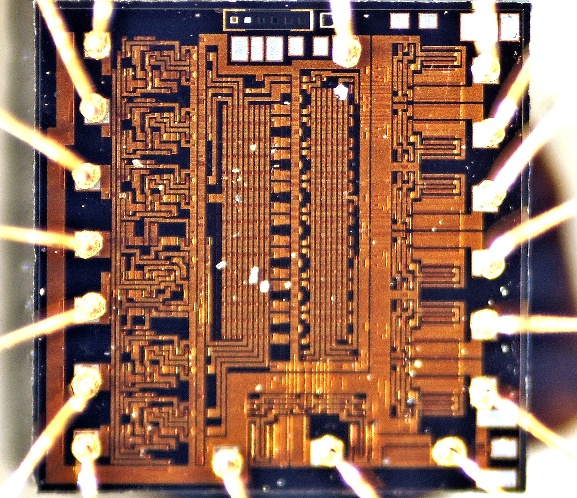

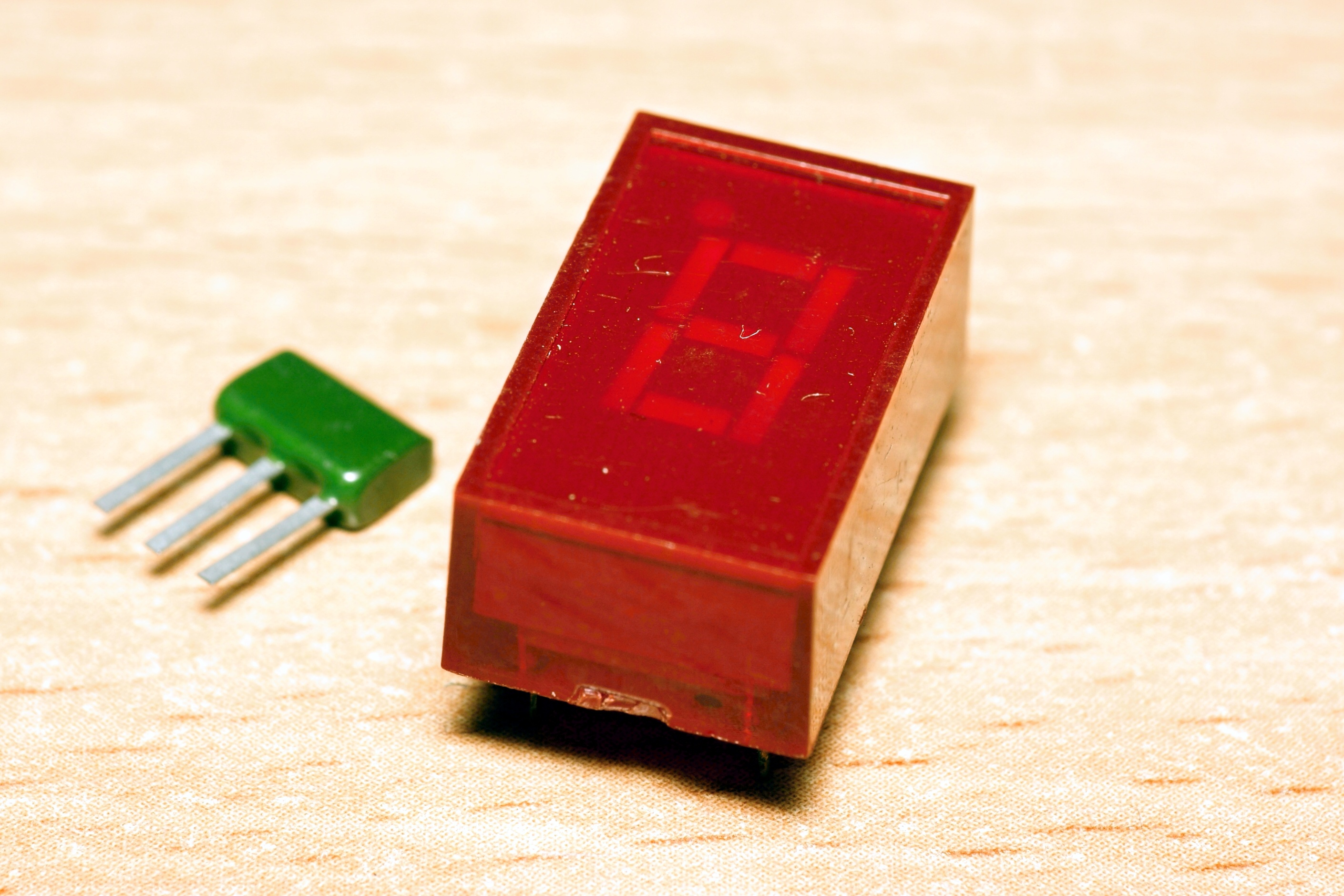

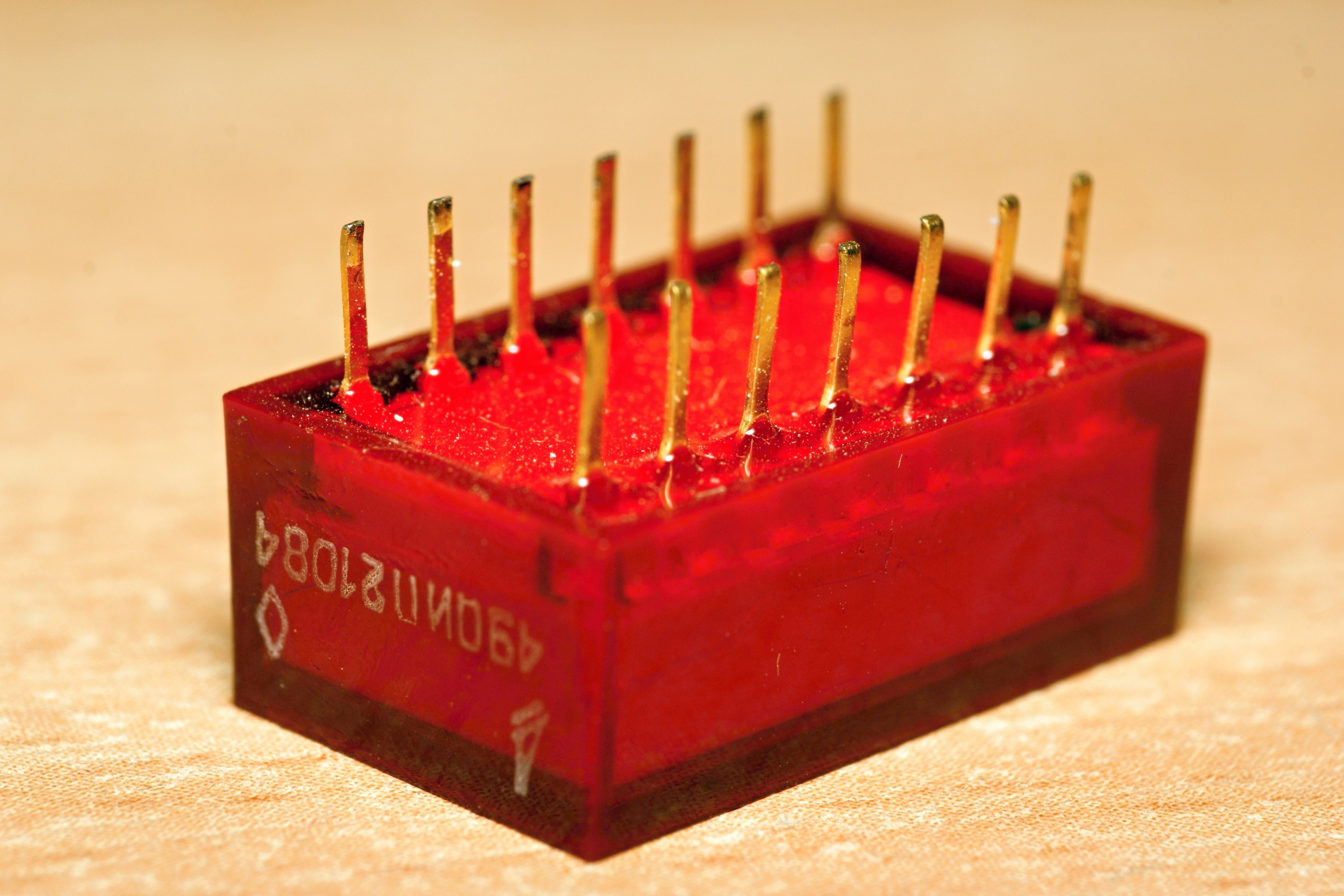

(фото с форума Радиокартинки)

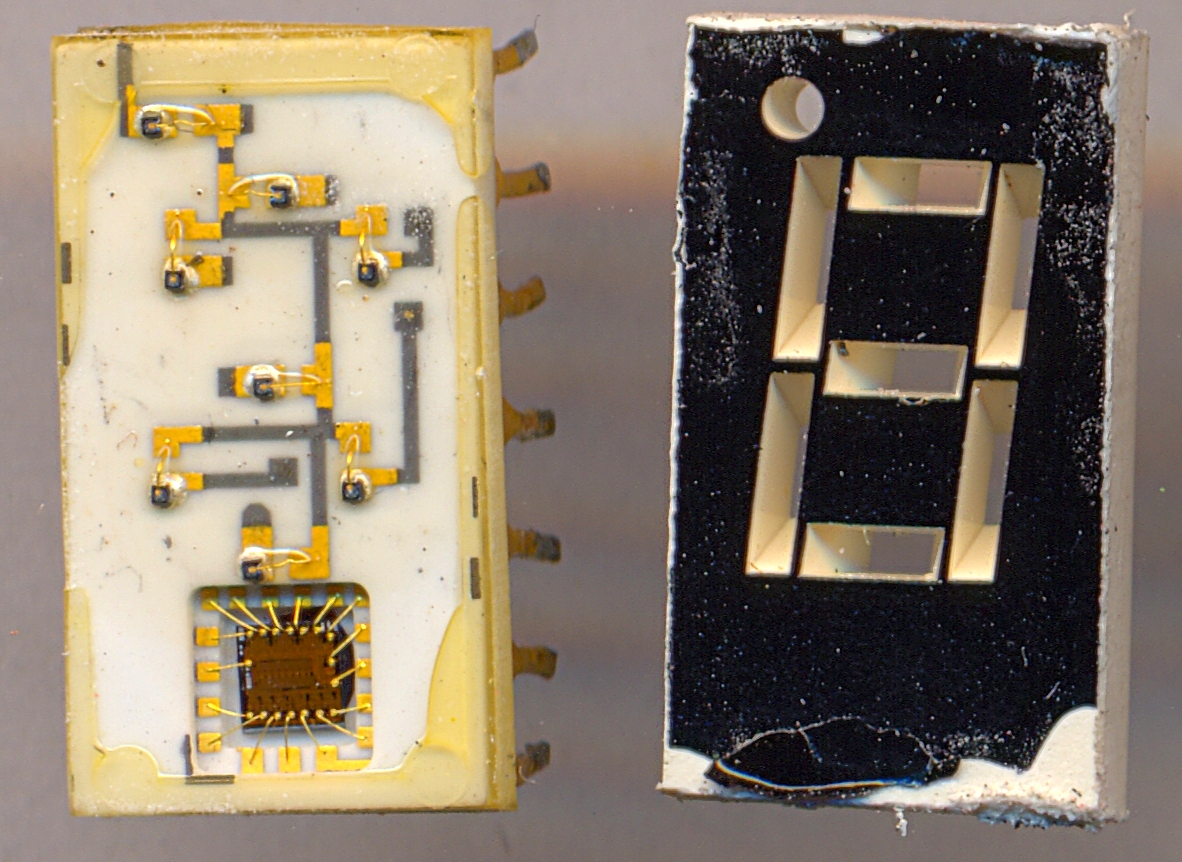

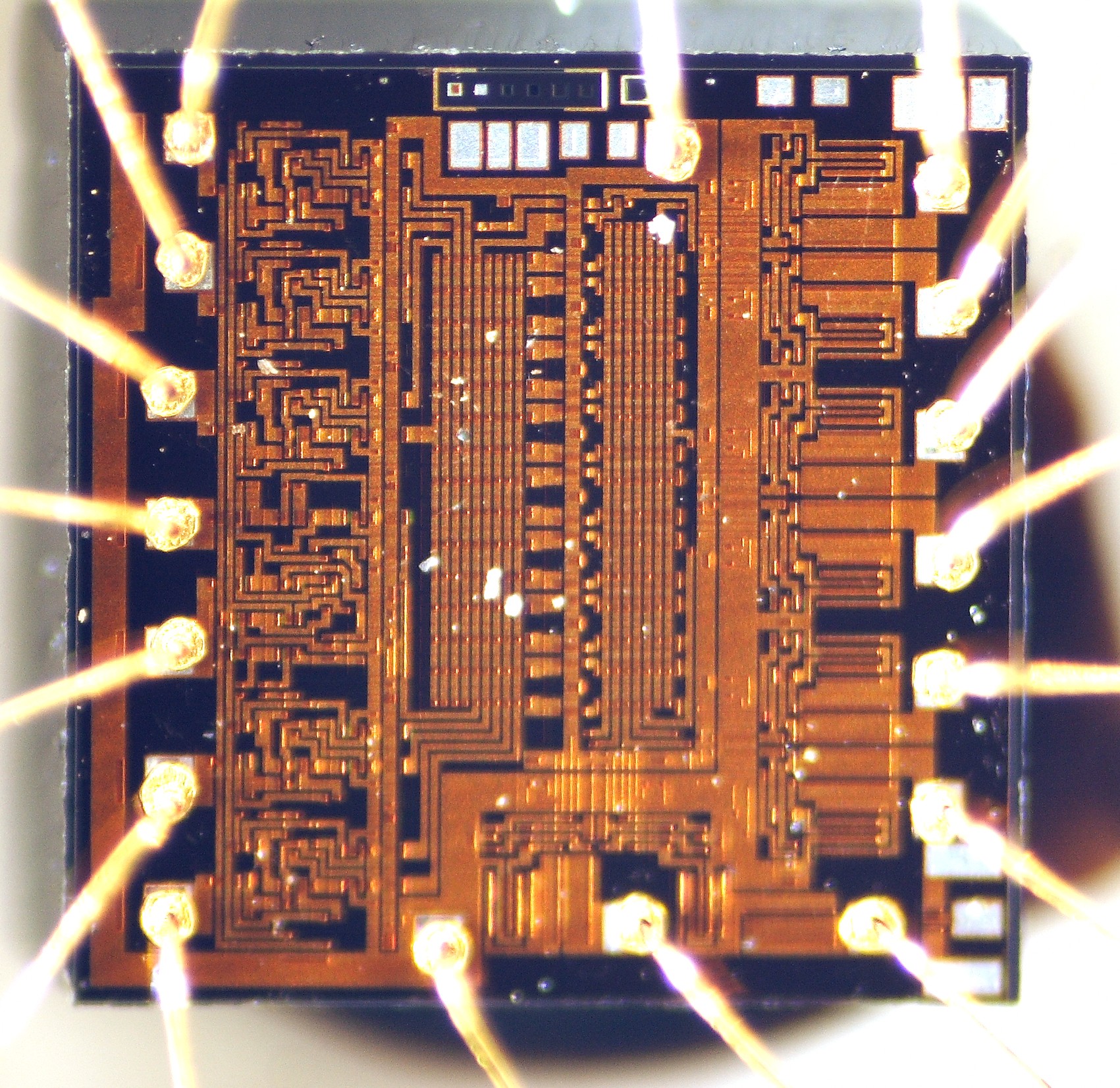

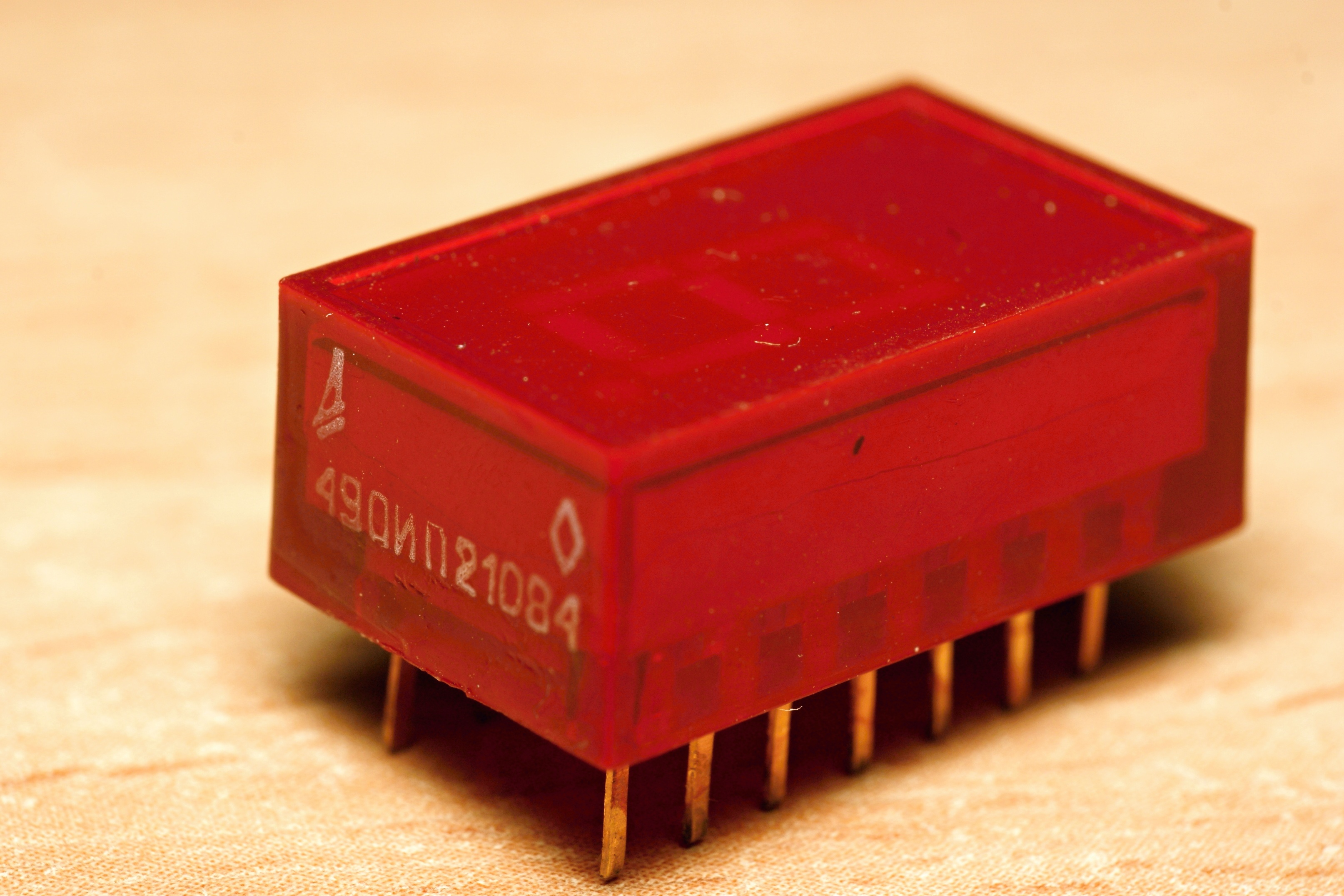

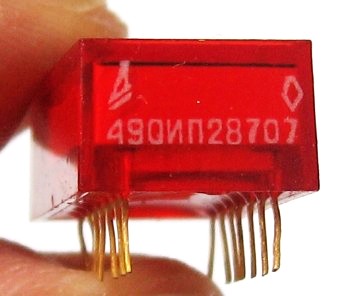

(фото с форума Радиокартинки)

Источники:

1. НП0.005.040с. Перечень электровакуумных, полупроводниковых, пьезоэлектрических приборов и электромеханических фильтров, разрешенных для применения при разработке и модернизации военной аппаратуры. Редакция 13-81. ВНИИ "Электронстандарт", 1982.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 4. - М.: КУбК-а, 1997
4. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
5. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. Т.2. - М.: ИП РадиоСофт, 1999.
