504ая серия

Небольшая серия микросхем малой степени интеграции - согласованные пары полевиков с p-каналом, либо усилители на базе таких транзисторов.

Интересно, что в каталогах эта серия появляется первой из "пятисотых", на три-четыре года раньше, чем другие с более ранними номерами (500, 501 и т.д.). Микросхемы, скорее всего, представляют собой оригинальные разработки без зарубежных аналогов.

Производитель - Таллинский радиотехнический завод им. Ханса Пегельмана ("Тонди").

К5УС041А, 5УС042Б

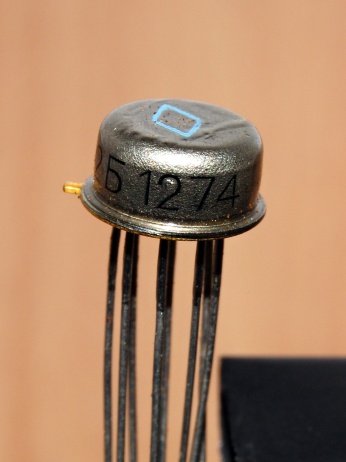

микросхема 5УС042Б

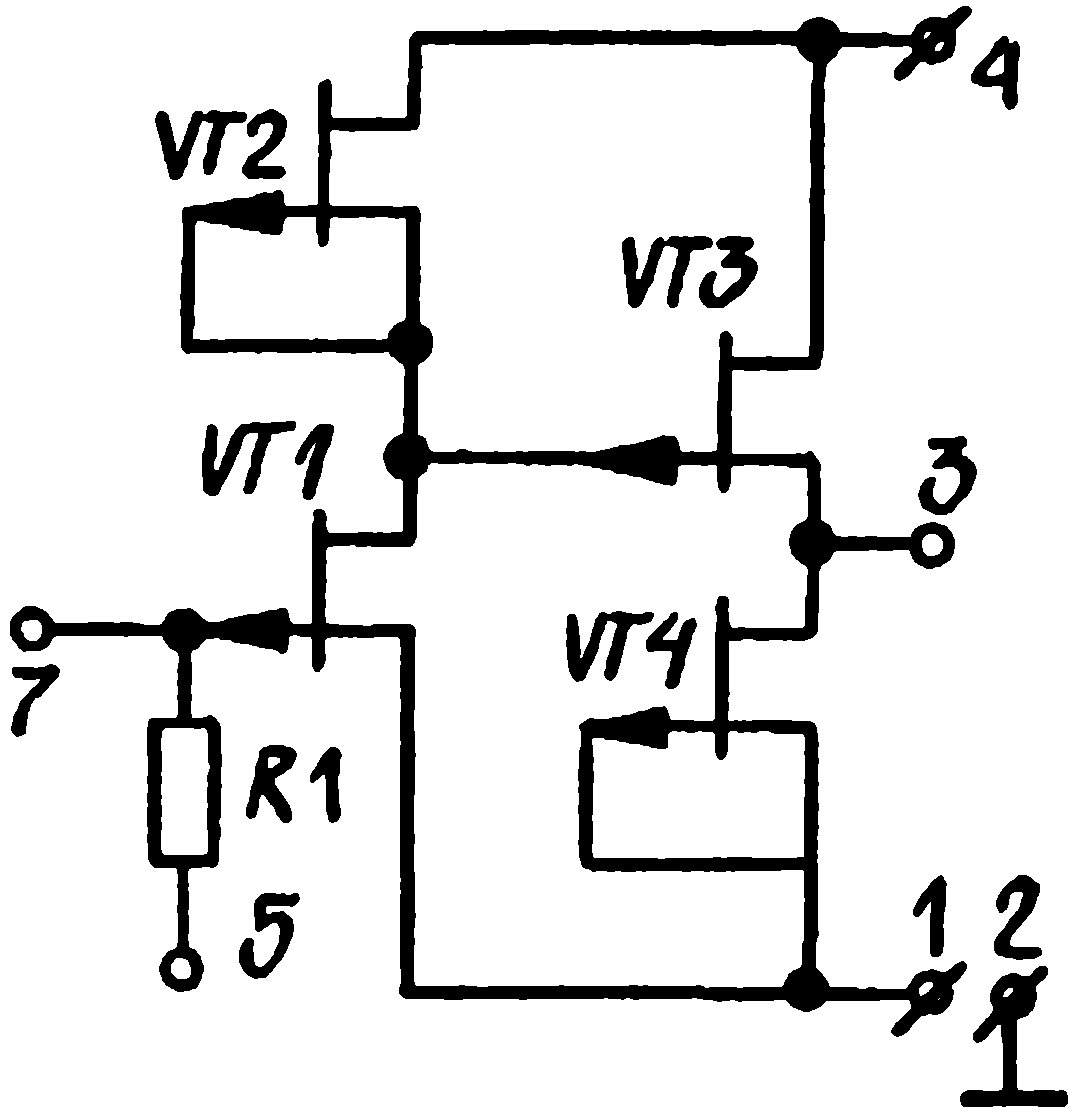

Малошумящие усилители низкой частоты (5 Гц-10 кГц) с высоким входным сопротивлением, выполненные на полевых транзисторах с p-n переходом и p-каналом.

Микросхемы предназначены для создания селективных усилителей, генераторов синусоидальных и релаксационных колебаний низкой частоты, усилителей сигналов от высокоомных датчиков (пьезо, фотоэлектрических, емкостных, детекторов излучения). Содержат 5 интегральных элементов.

Входное сопротивление 1 МОм (варианты с буквой А или Б) или 0,5 МОм (В); коэффициент усиления 10...60 (А) 40...120 (Б) 80...260 (В). 5УС041 (504УН1) малошумящий вариант, напряжение шума, приведенное ко входу не более 3 мкВ; 5УС042 (504УН2) шумит до 10 мкВ; в остальном они одинаковы. Справочный лист на них, и заводские паспорта на К504УН1/УН2 вариант 1 вариант 2, и на 504УН1/УН2 вариант 1 вариант 2.

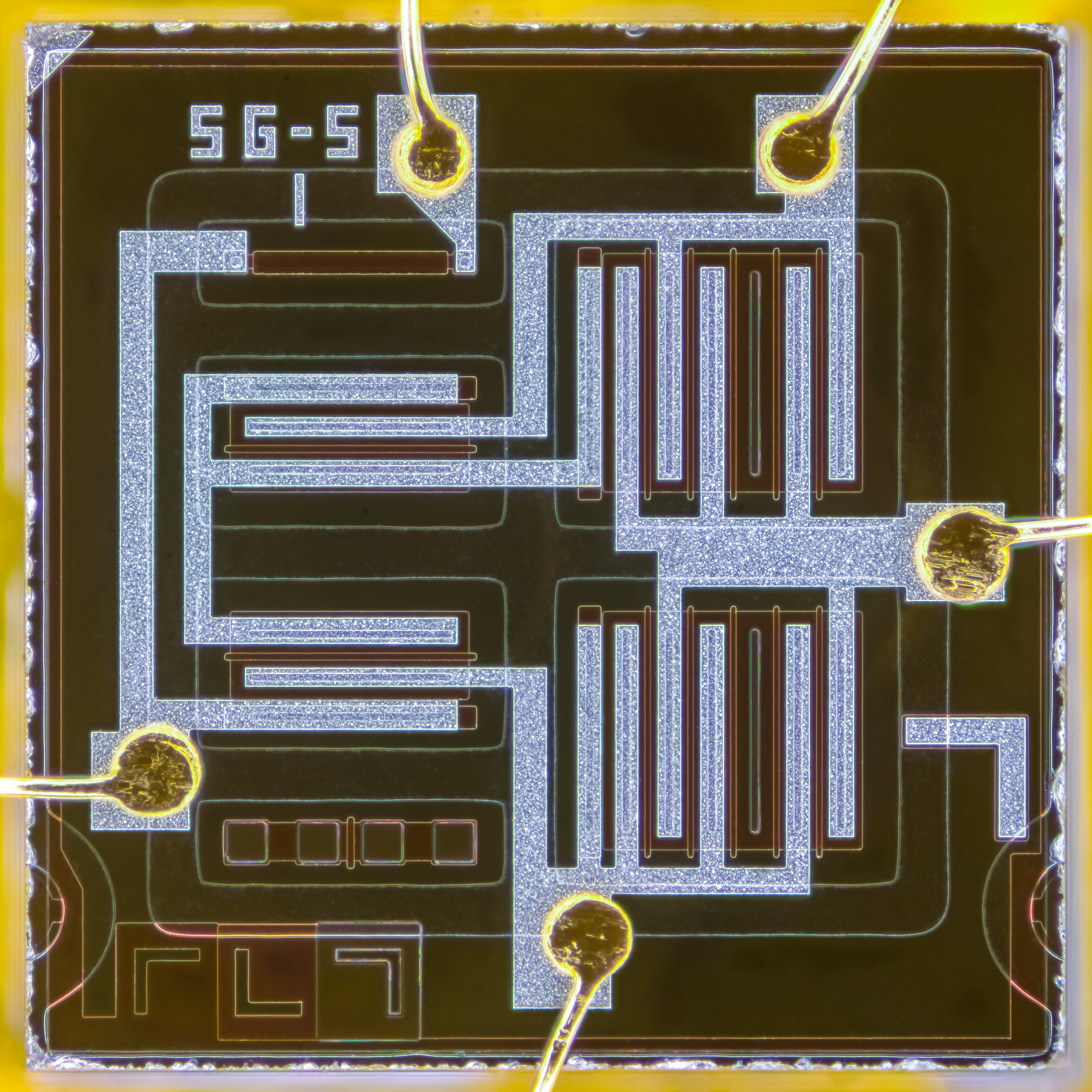

микросхема 504УН2
(фото с форума Радиокартинки)

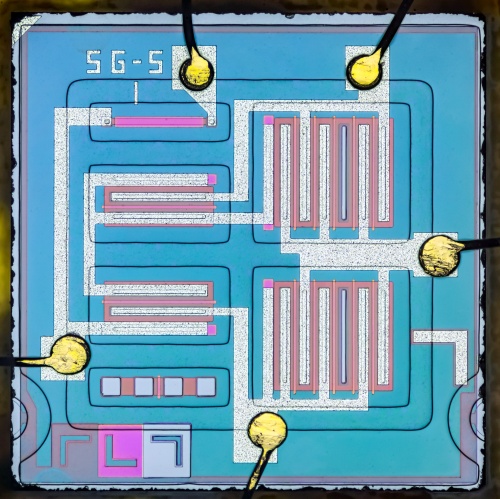

микросхема 504УН2
(фото с форума Радиокартинки)

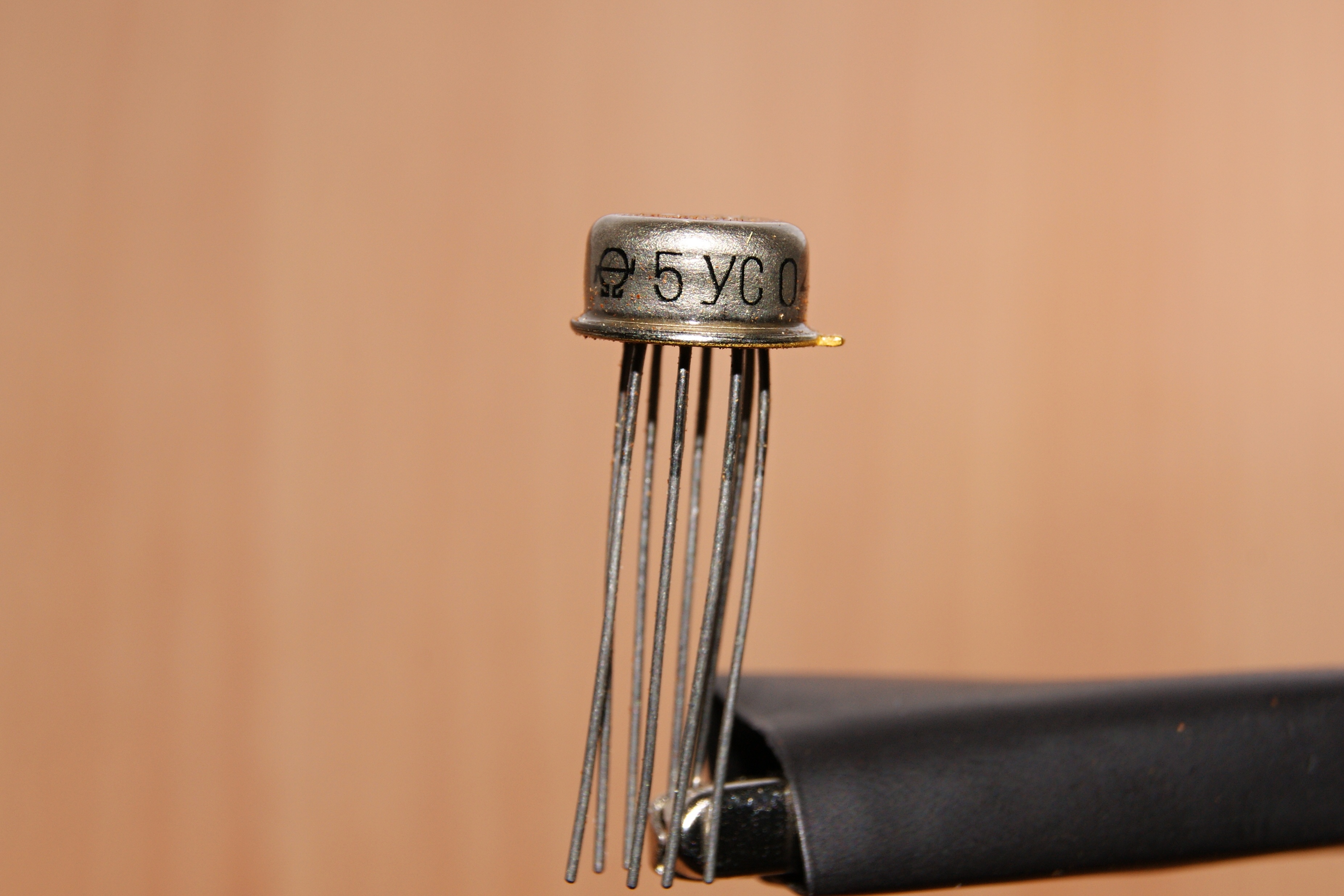

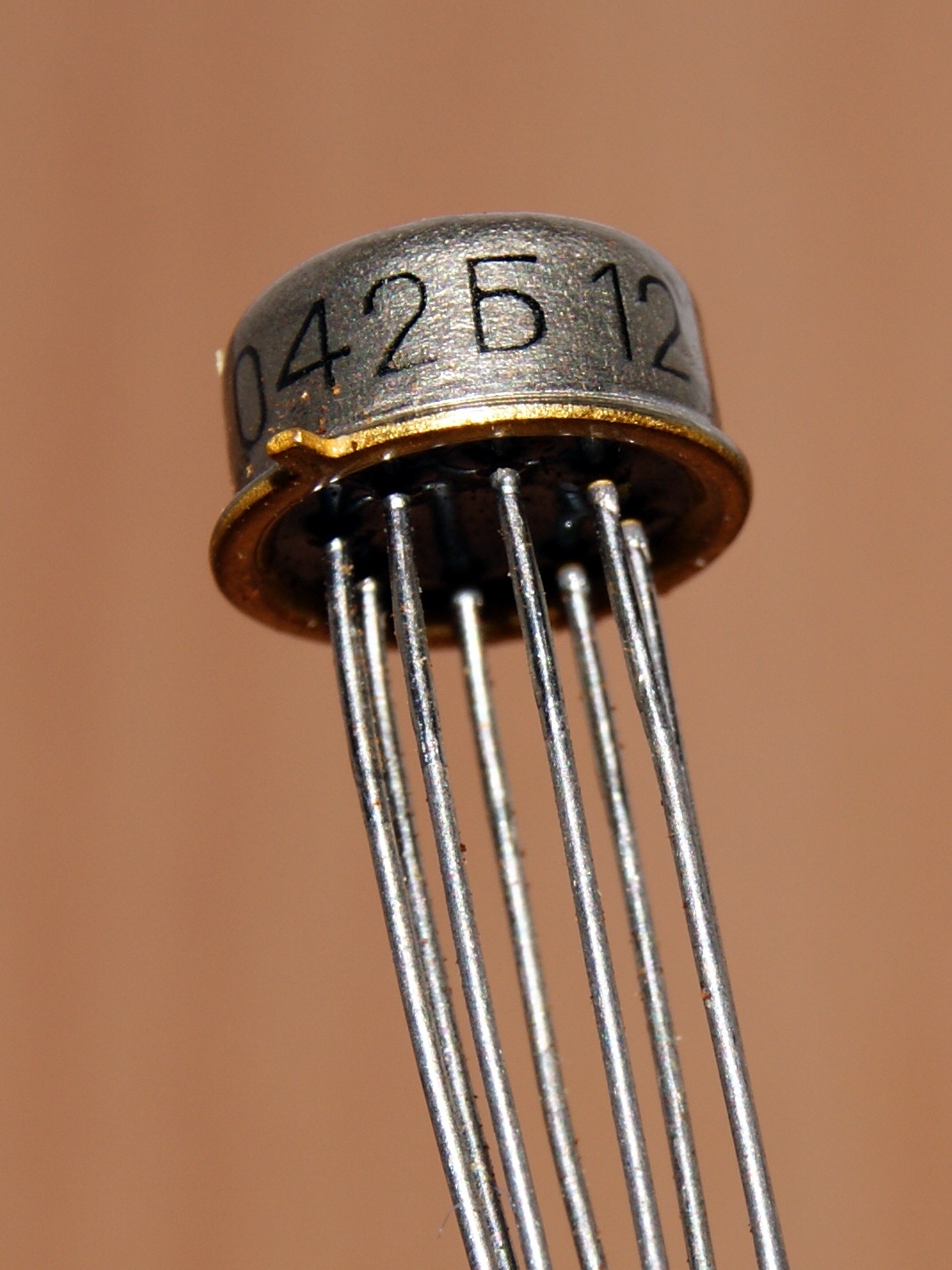

микросхема 5УС042Б микросхема 5УС042Б

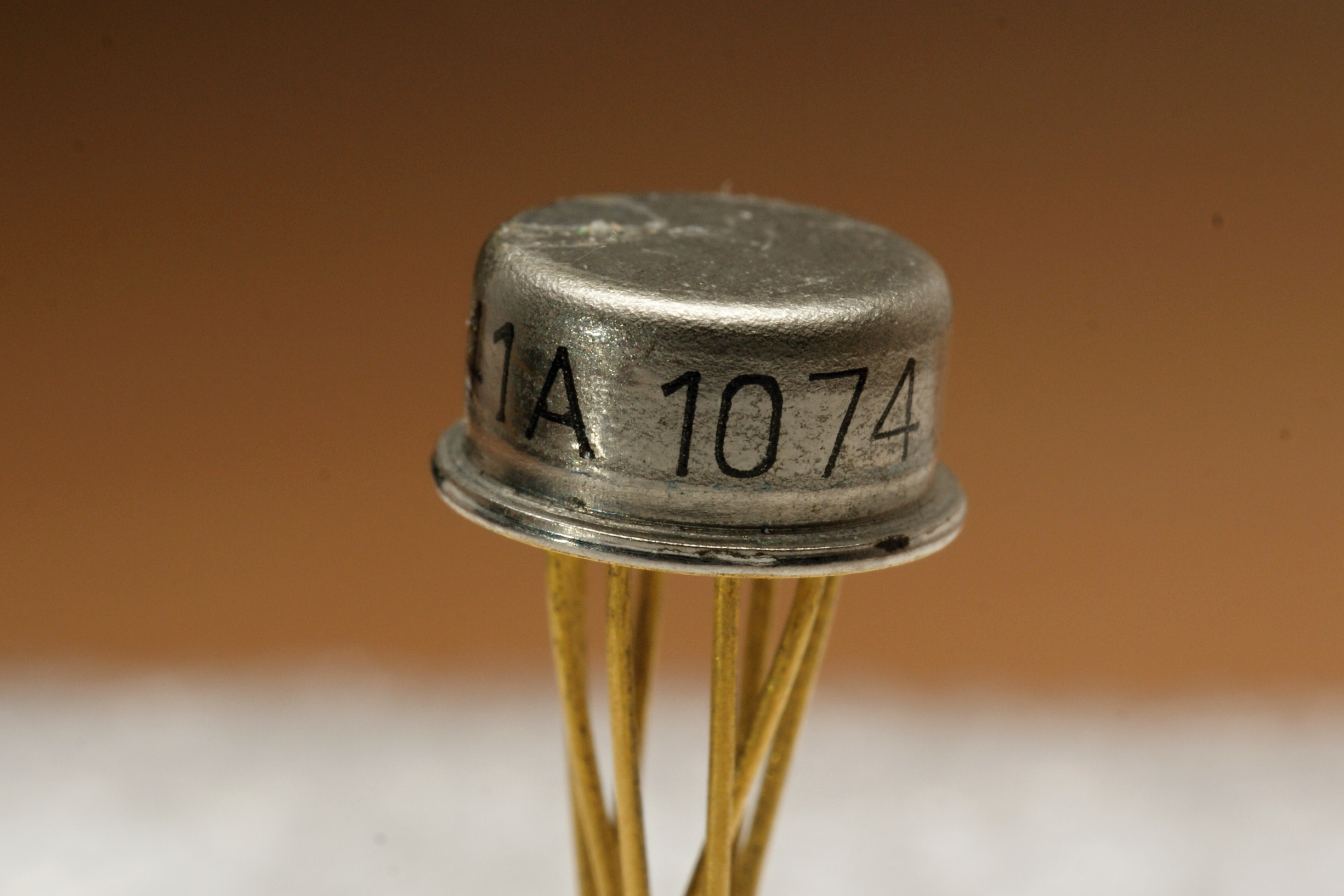

микросхема К5УС041А

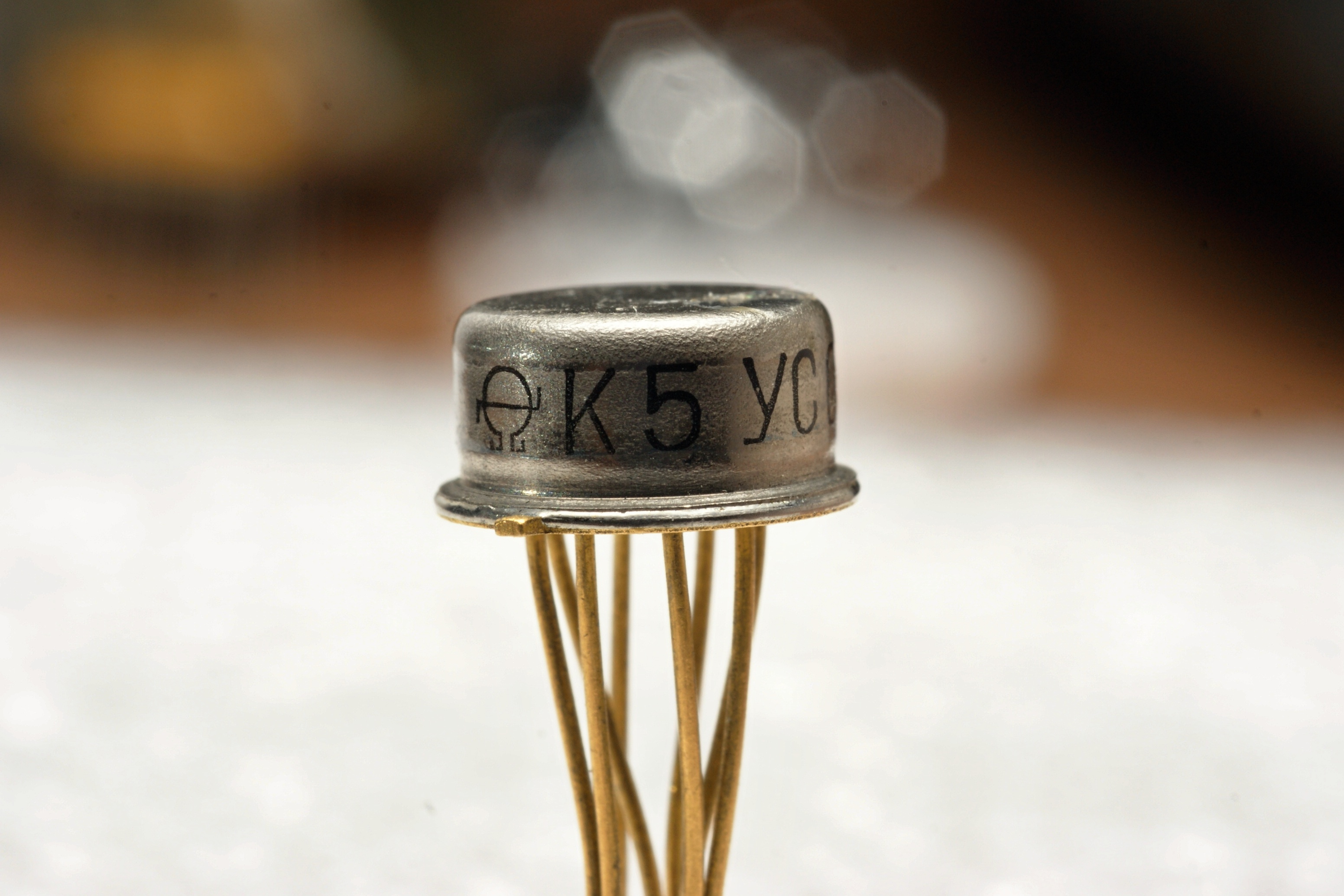

микросхема К5УС041А

Источники:

1. Каталог интегральных микросхем. Часть 2 (аналоговые). Центральное бюро применения. 1973-1974.
2. Справочник по интегральным микросхемам. Под общ. ред. Б.В. Тарабрина. М., "Энергия", 1977
3. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. - М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
4. Гурлев Д. С. Справочник по электронным приборам: 6-е изд., перераб. и доп. - К.: Технiка, 1979.
5. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
6. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070).
7. Микросхемы интегральные. Группа 6331. Сборник справочных листов. РД 11 0488.3-89. Издание официальное. ВНИИ "Электронстандарт", 1990.
8. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
