Одна из первых серий микросхем памяти. Изготовлена по униполярной МОП-технологии на p-канальных транзисторах, в состав входят две микросхемы. Появилась она ориентировочно в 1975 году.
Производитель - ВЗПП (Воронежский завод полупроводниковых приборов)

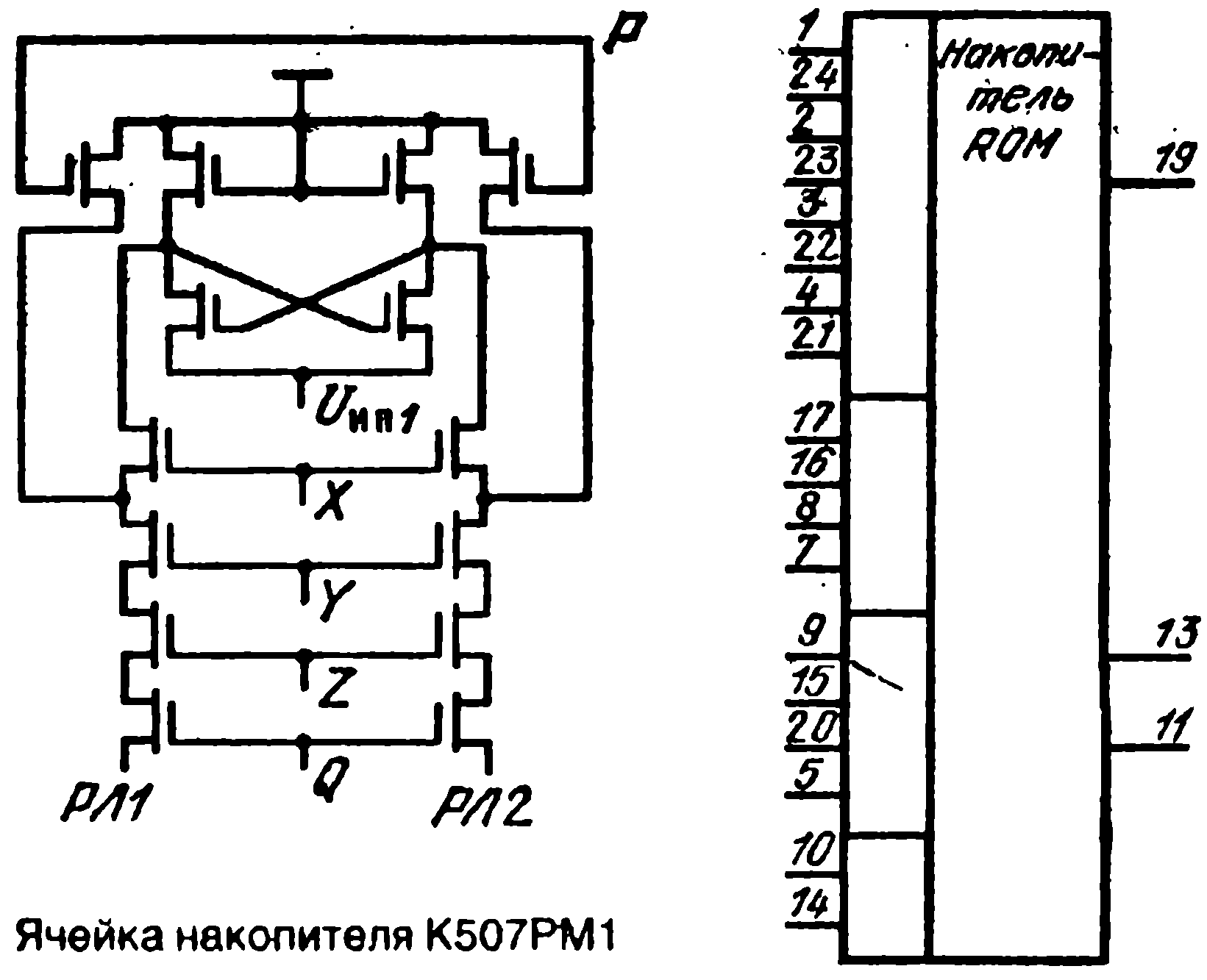

Матрица-накопитель ОЗУ 256 слов по 1 биту. Напряжение питания 10 В, ток подзарядки не менее 100 мка, время записи в ячейку не менее 150 нс. Справочные данные и паспорт на нее.
Микросхема, по всей вероятности, имела малое применение, и с 1977 года она исчезает из перечней. Затем, внезапно, появляется в 1982 как КР507РМ1, в пластмассовом корпусе. Но о существовании такого в реальной жизни я даже не слышал.

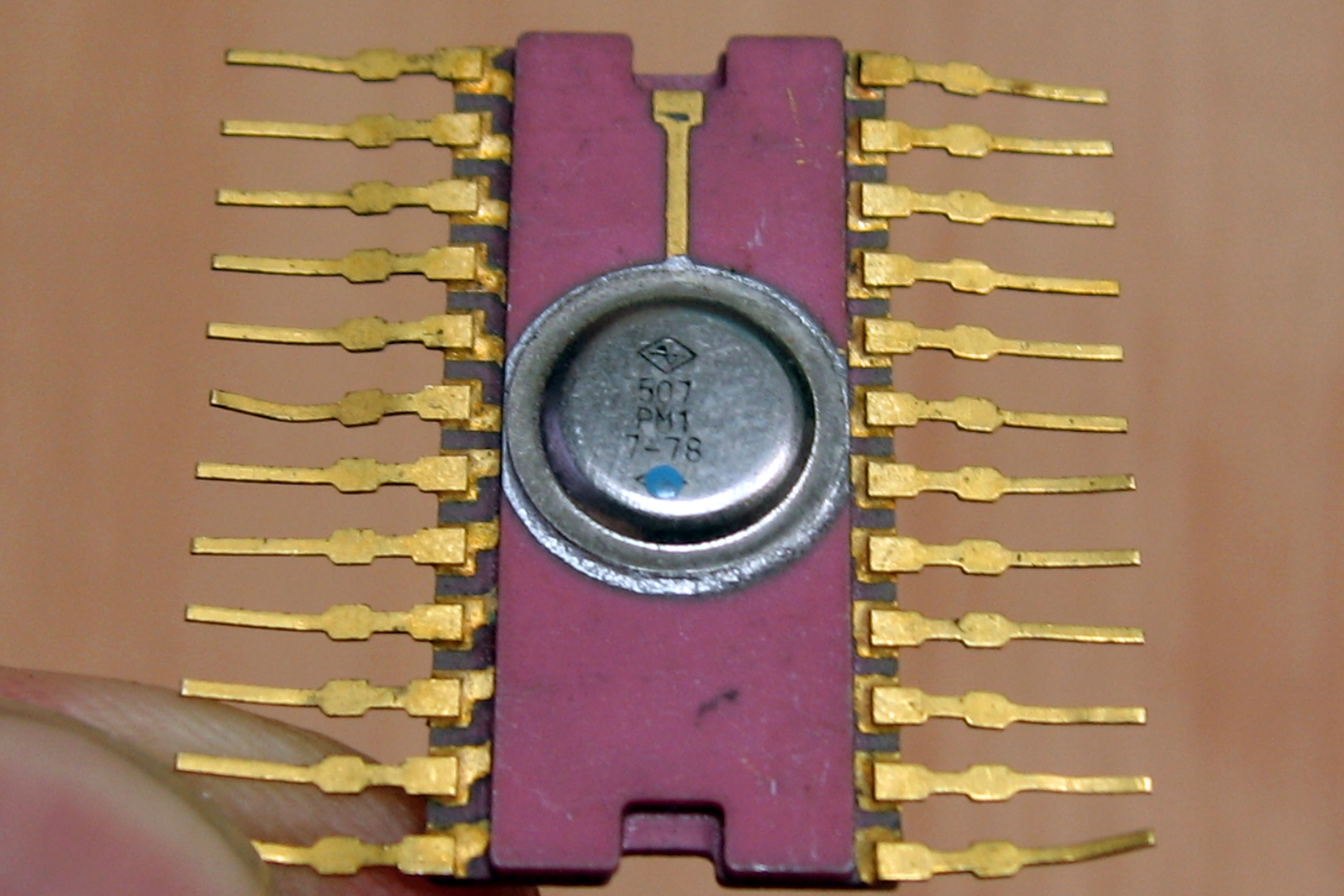

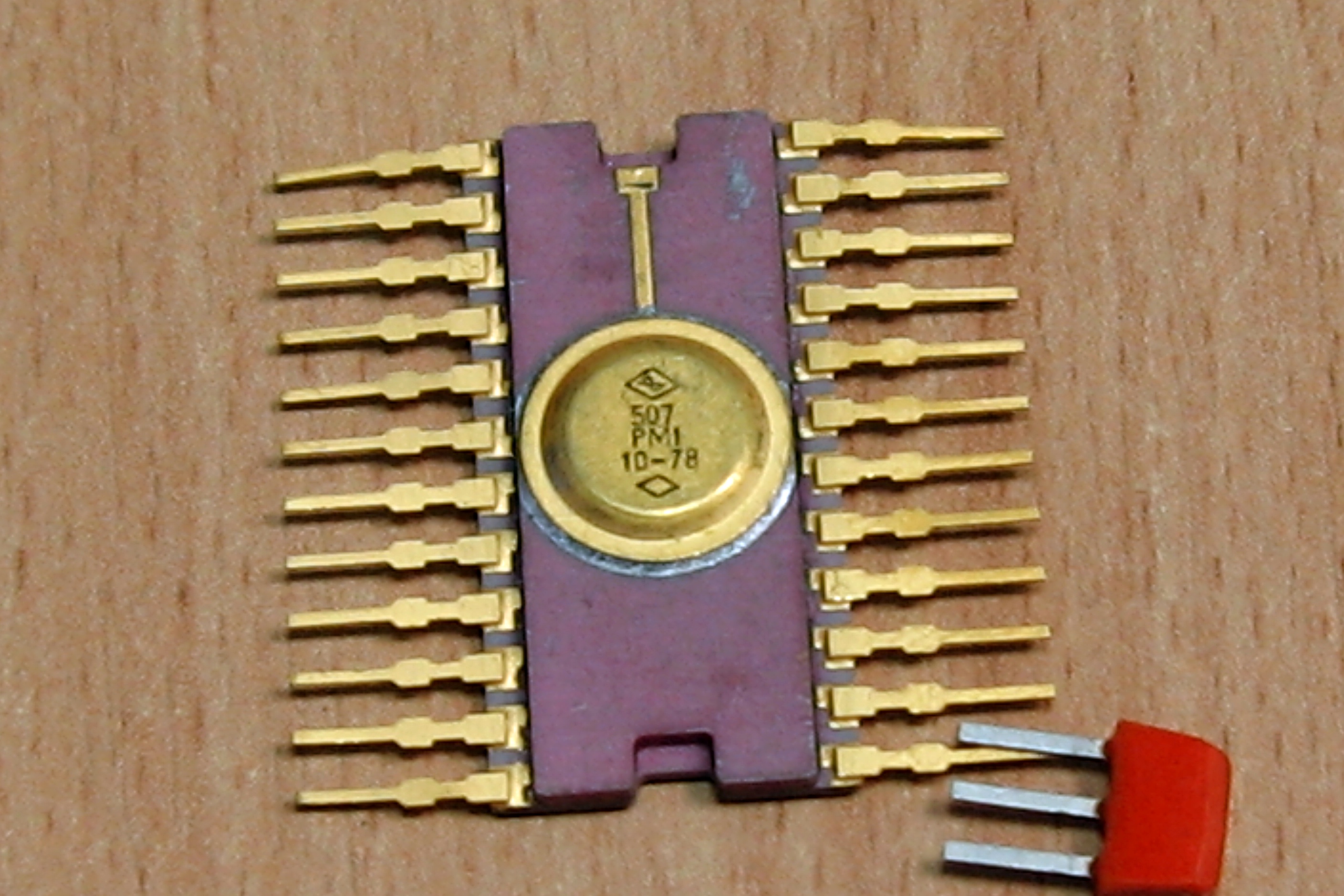

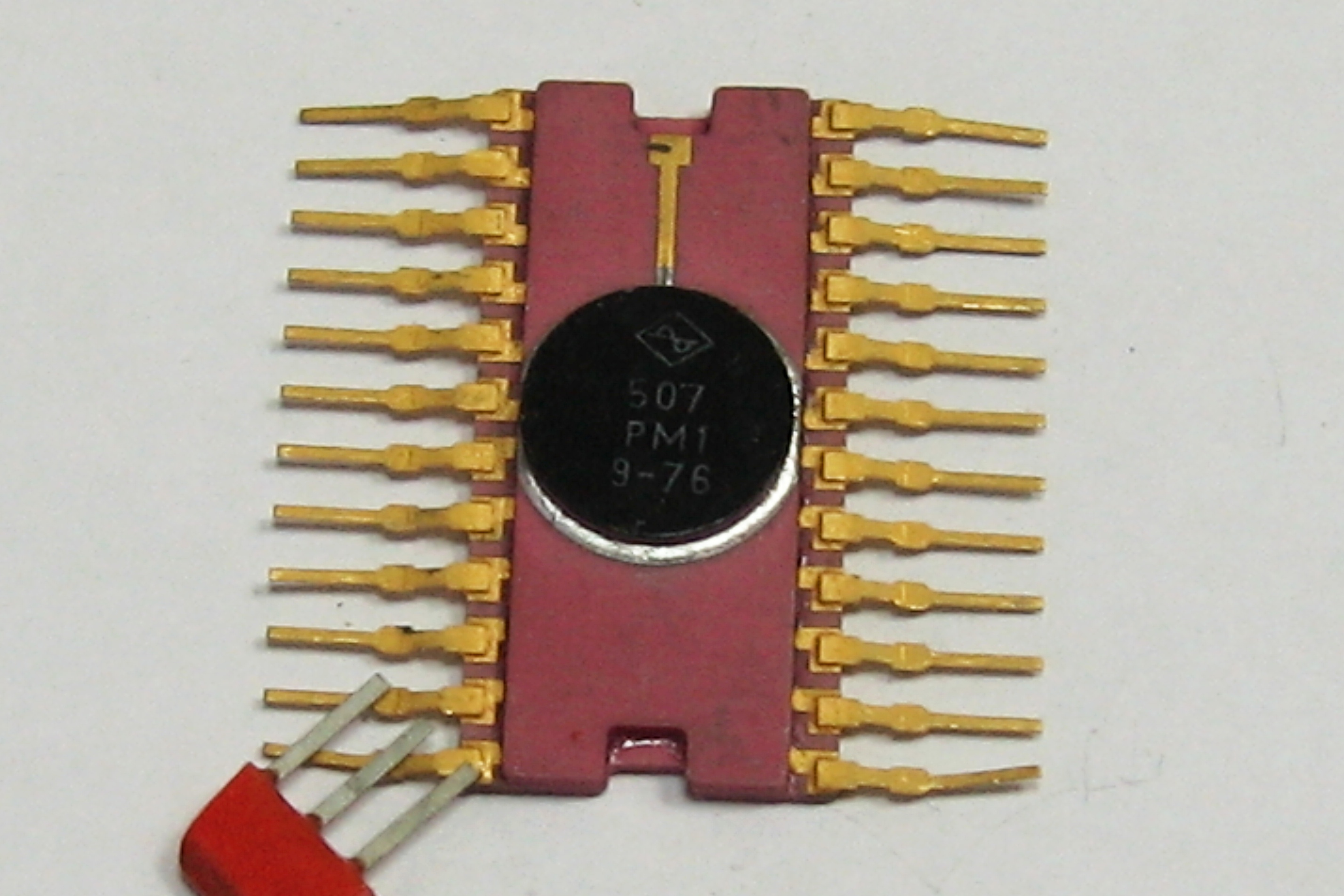

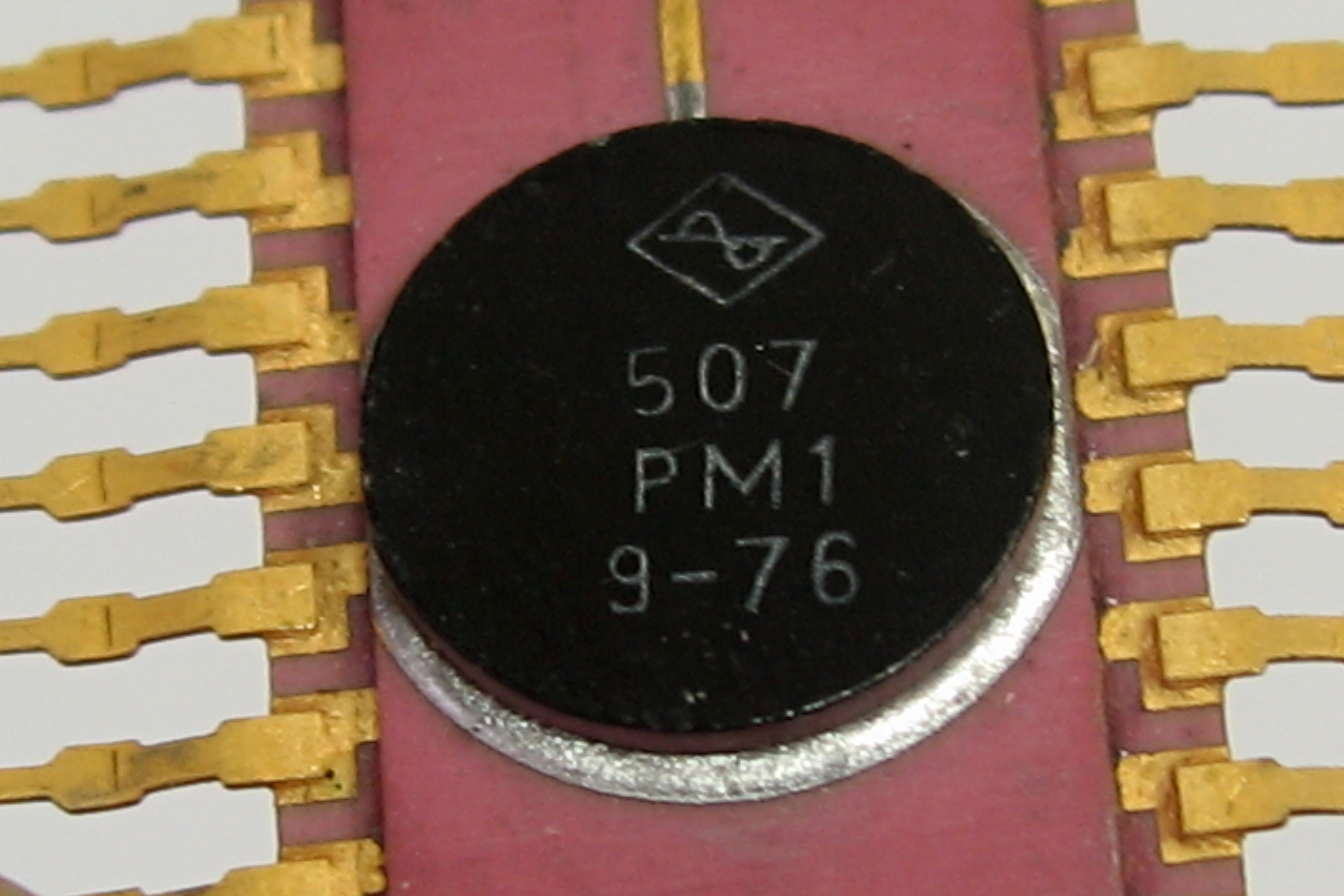

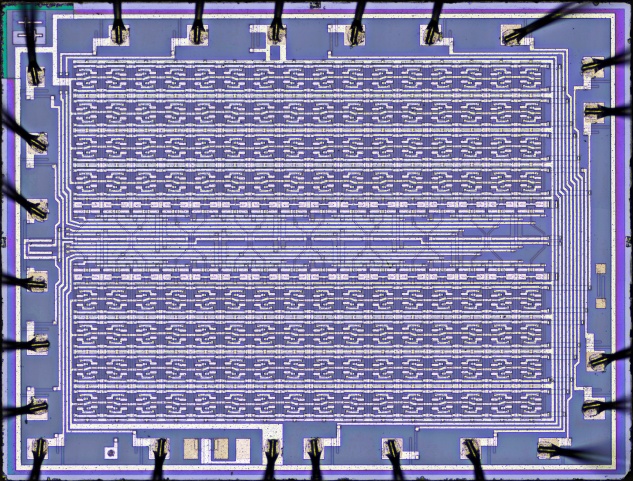

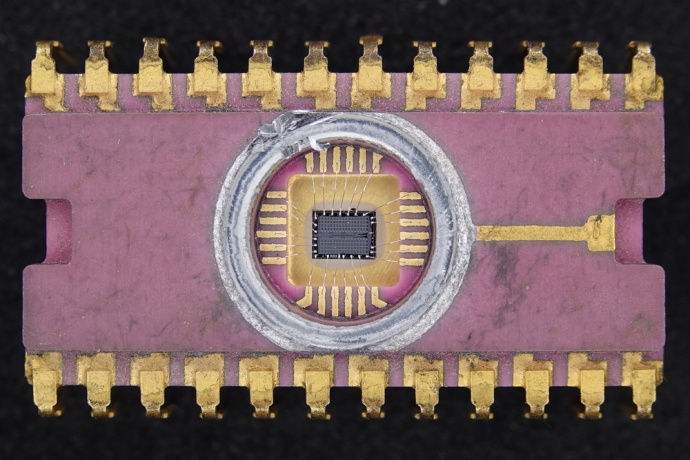

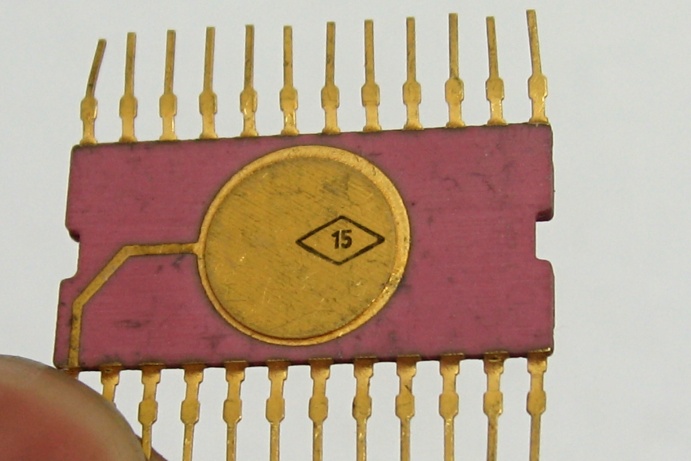

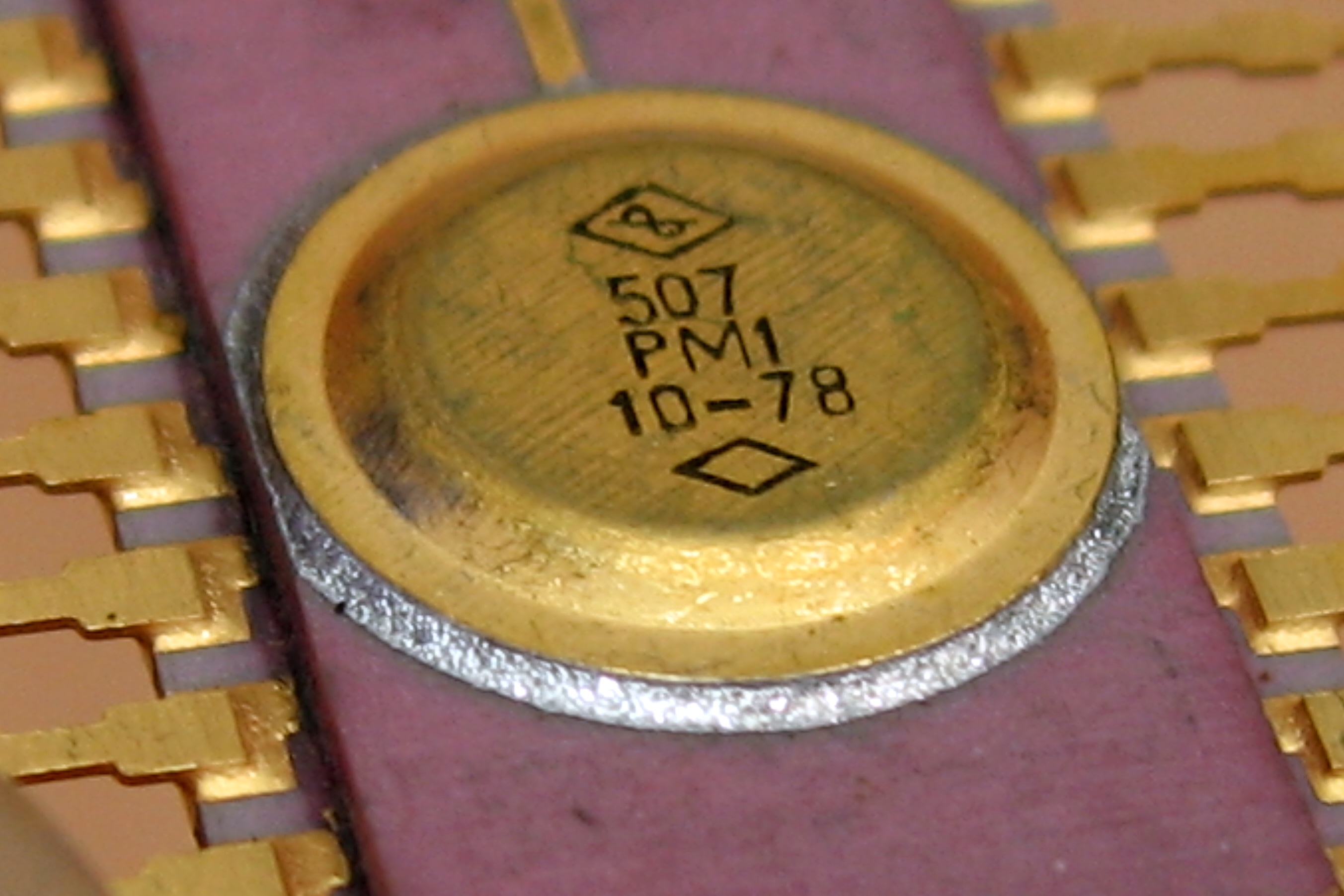

Вообще, именно корпус - самое примечательное в ней:
(фото от L-C)
(фото от L-C)

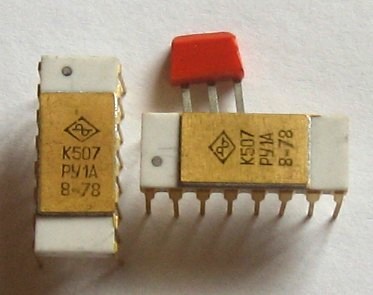

| Динамическое ОЗУ 1024х1 бит, напряжения
питания -12 и +5 В, время выборки 600 нс.
Справочные данные и паспорт на нее. Прототипом её была западная MK4006. Примерно как и 507РМ1, с 1980 года в справочниках исчезает вариант в керамическом корпусе и появляется в пластмассовом, КР507РУ1. Мифическая микросхема... |
 |

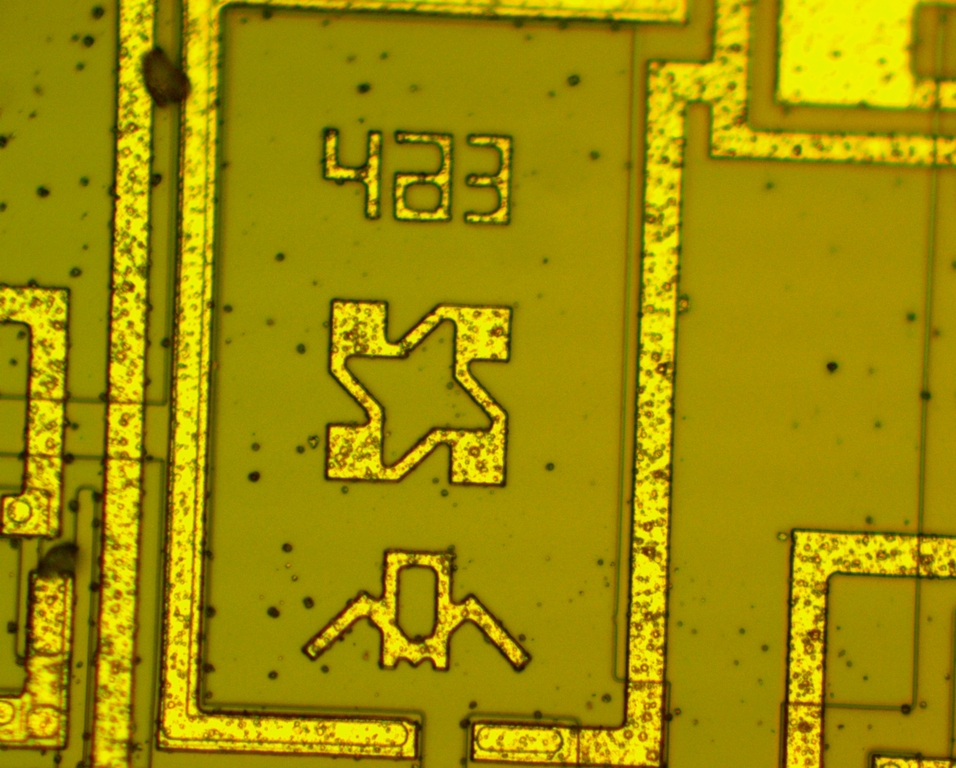

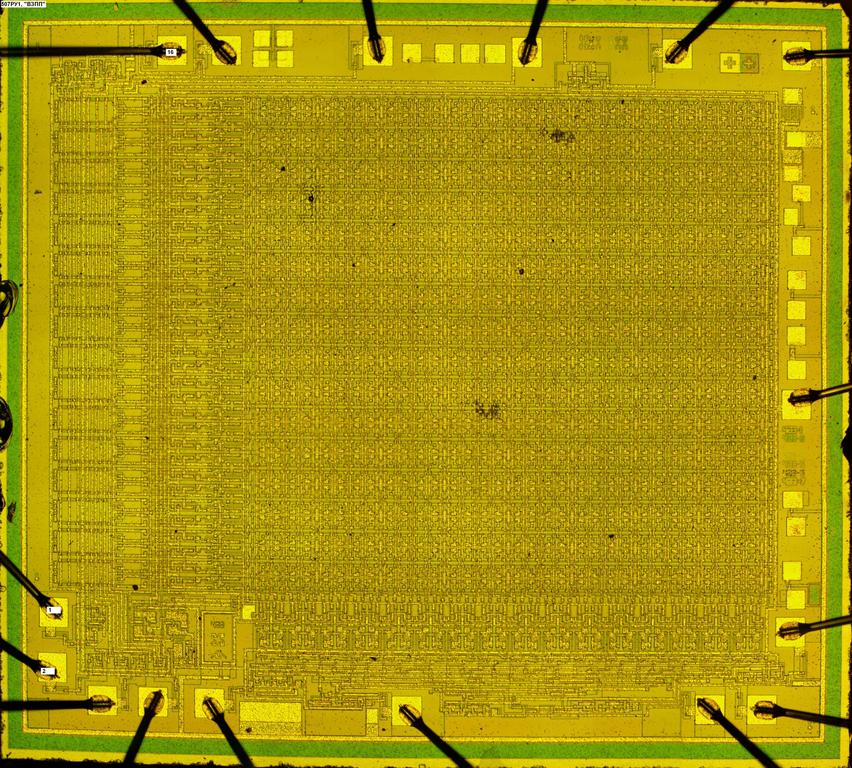

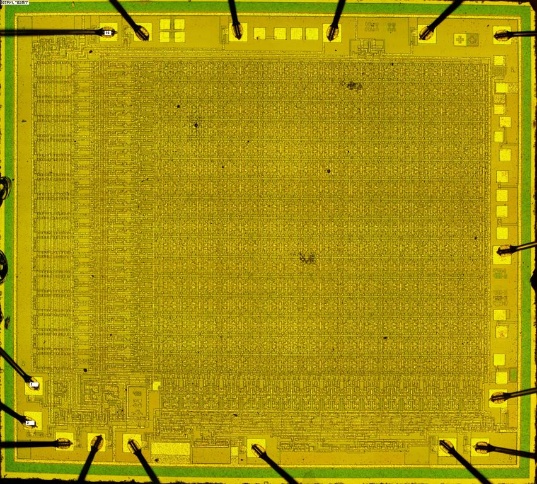

(фото от 1Ж24Б)
(фото с форума Портативное ретрорадио)
Источники:
1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро
применения. 1977.
4. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро.
1980.
4. Перечень развиваемых
серий ИС. Редакция 1978 г.
2. Балашов Е.П., Пузанков Д.В.
Микропроцессоры и микропроцессорные системы: Учеб. пособие для вузов / Под ред. В. Б. Смолова. - М.: Радио и связь, 1981
3. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
4. Аналоговые и цифровые интегральные микросхемы. Справочное пособие/С. В.
Якубовский, Н. А. Барканов, Л. И. Ниссельсон и др.; Под ред. С. В. Якубовского. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985.
5. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
6. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 4. - М.: КУбК-а, 1997.
