К50-21

Алюминиевые электролитические конденсаторы большой ёмкости, довольно редкие. Накопительные, основное назначение - работа в импульсном режиме, с частотой до 3 Гц.

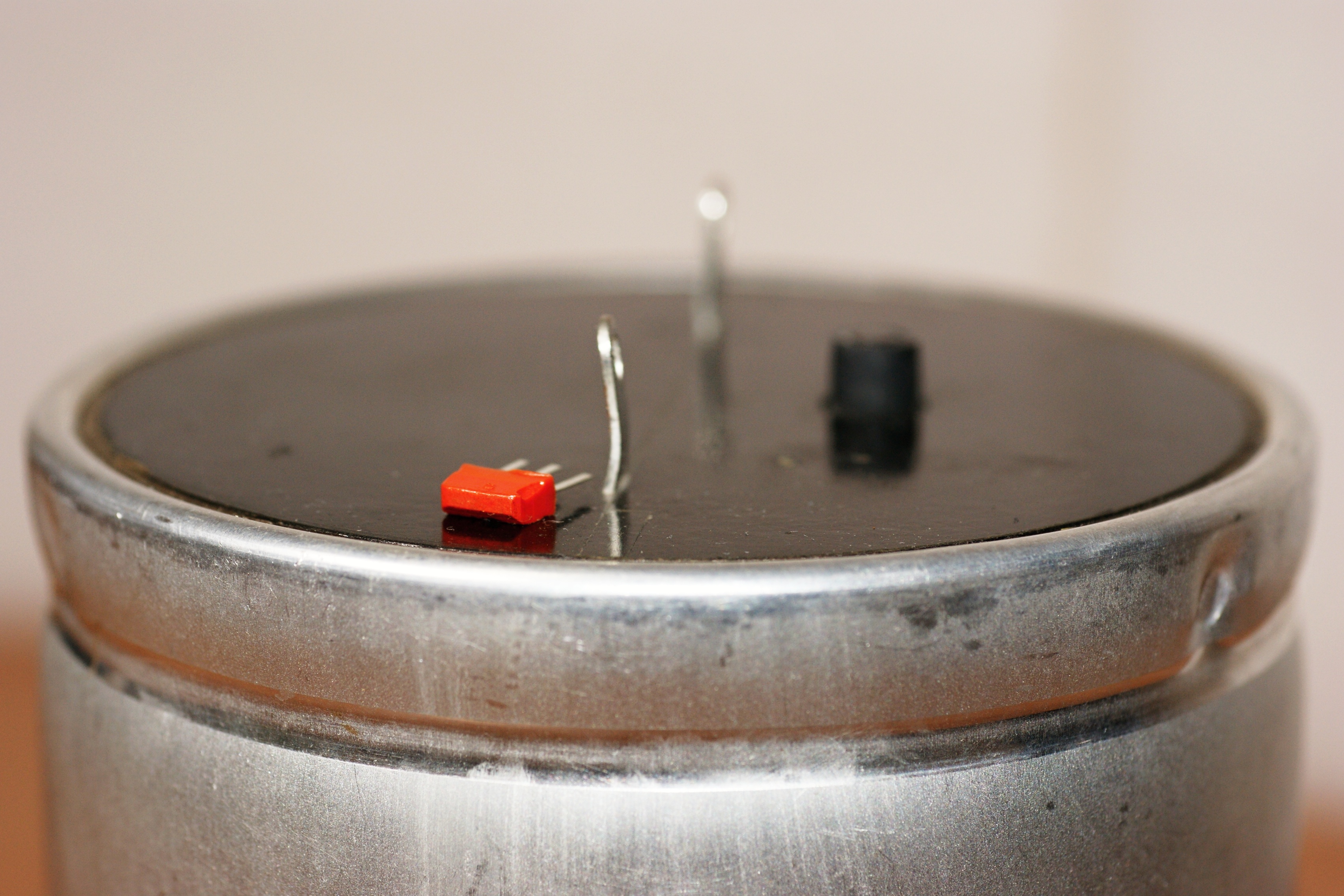

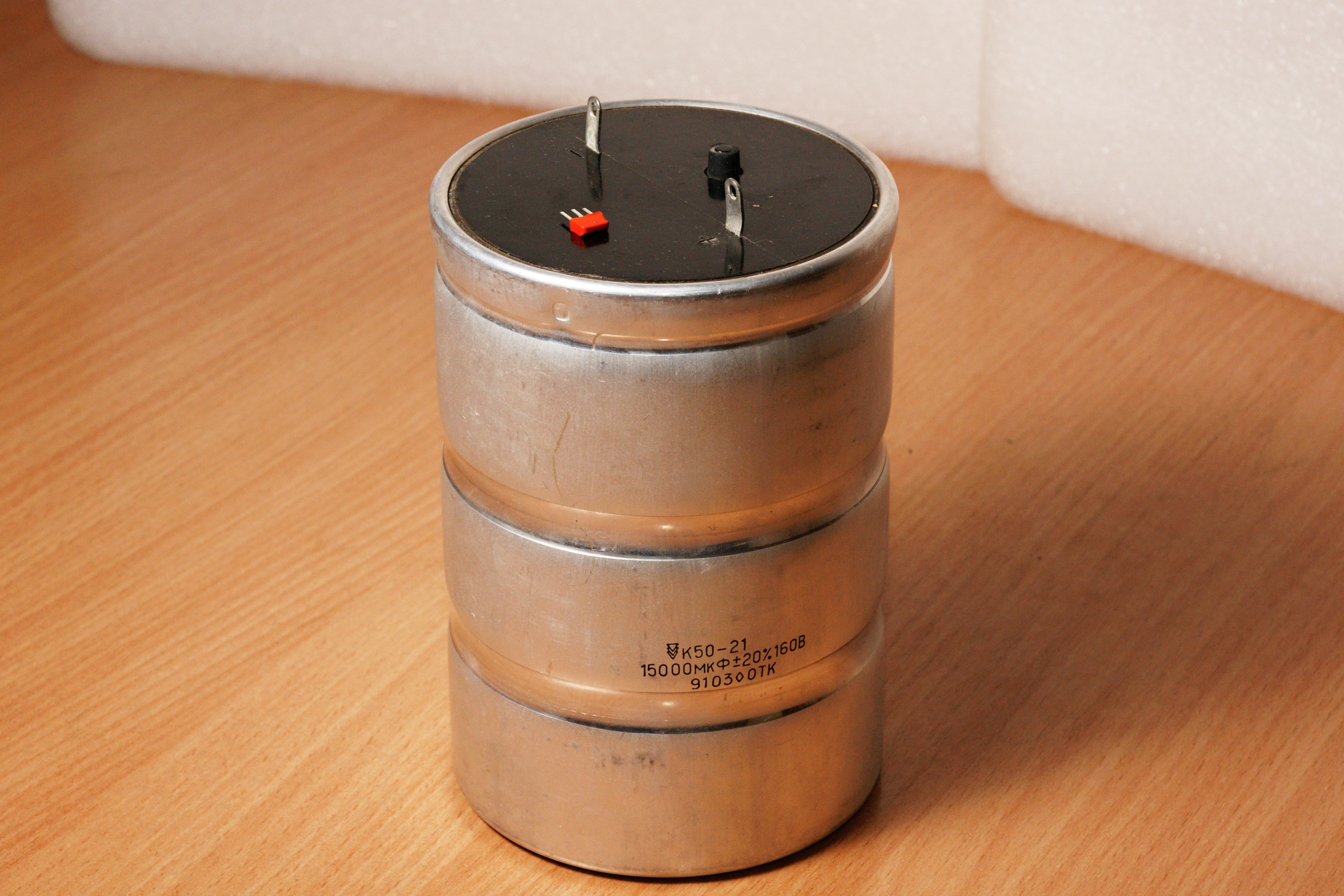

Примечательность этих банок - а, глядя на них, скорей просится определение "бочка" - в их ёмкости. Не номинальной, но по количеству запасённой энергии вот этот номинал, 15000 мкФ/160 В, насколько я знаю, является рекордсменом среди всех советских электролитов. Простой подсчет по классической формуле даёт цифру в 192 Джоуля, недостижимую для всех остальных типов.

Они существовали всего трех номиналов, справочный листок на него.

Судя по известным мне образцам, производил их только питерский НИИ "Гириконд", что является еще одним аргументом в пользу их малосерийности - обычно "Гириконд" занимался лишь разработкой и предсерийным опытным выпуском, а для массового производства конденсаторы передавали на подшефные заводы.

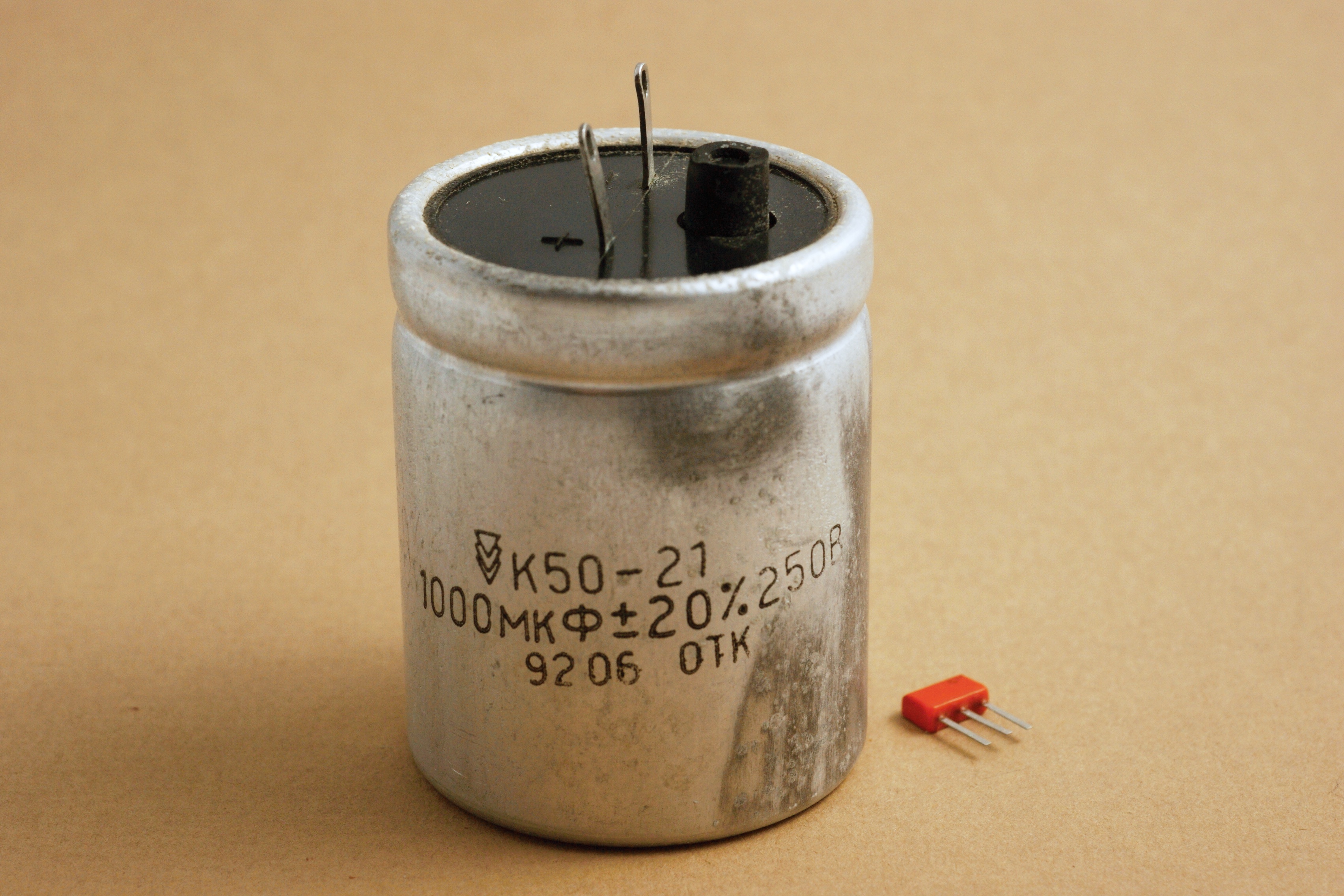

Впрочем, среди них были не только циклопические "бочки", но и вполне небольшие "бочонки":

Источники:

1. Конденсаторы. Конденсаторы постоянной емкости. Сборник справочных листов (номер не определен) Т.2. Издание официальное. ВНИИ "Электронстандарт".
2. Справочник по электрическим конденсаторам / М.Н. Дьяконов, В.И. Карабанов, В.И. Пресняков и др.; Под общ. ред. И. И. Четверткова и В. Ф. Смирнова. - М.: Радио и связь, 1983.
3.. Электрические конденсаторы и конденсаторные установки: Справочник / В.П. Берзин, Б.Ю. Геликман, М.Н. Гураевский и др.; Под ред. Г.С. Кучинского.- М.: Энергоатомиздат, 1987.
4. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
