К50-33А, К50-33Б

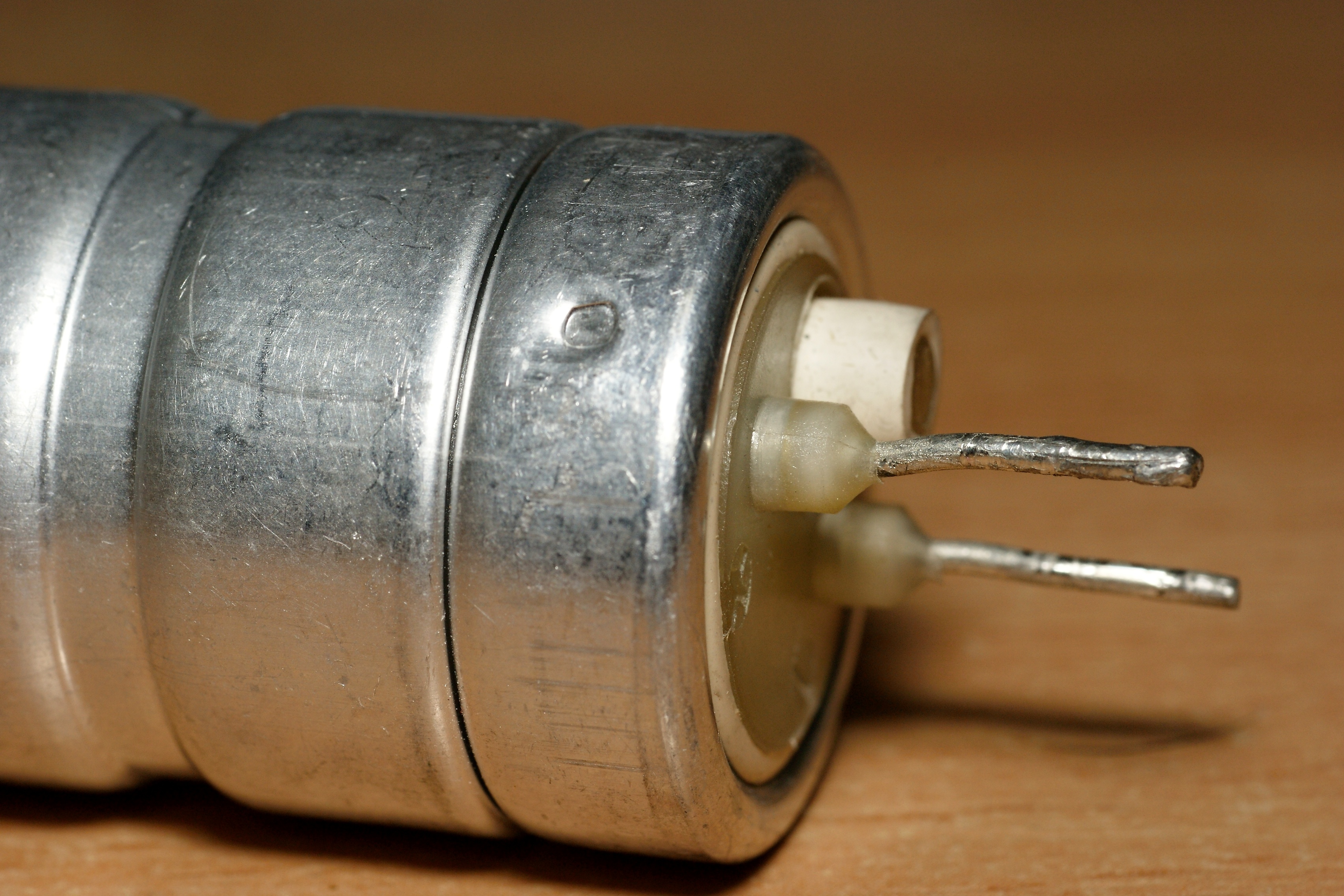

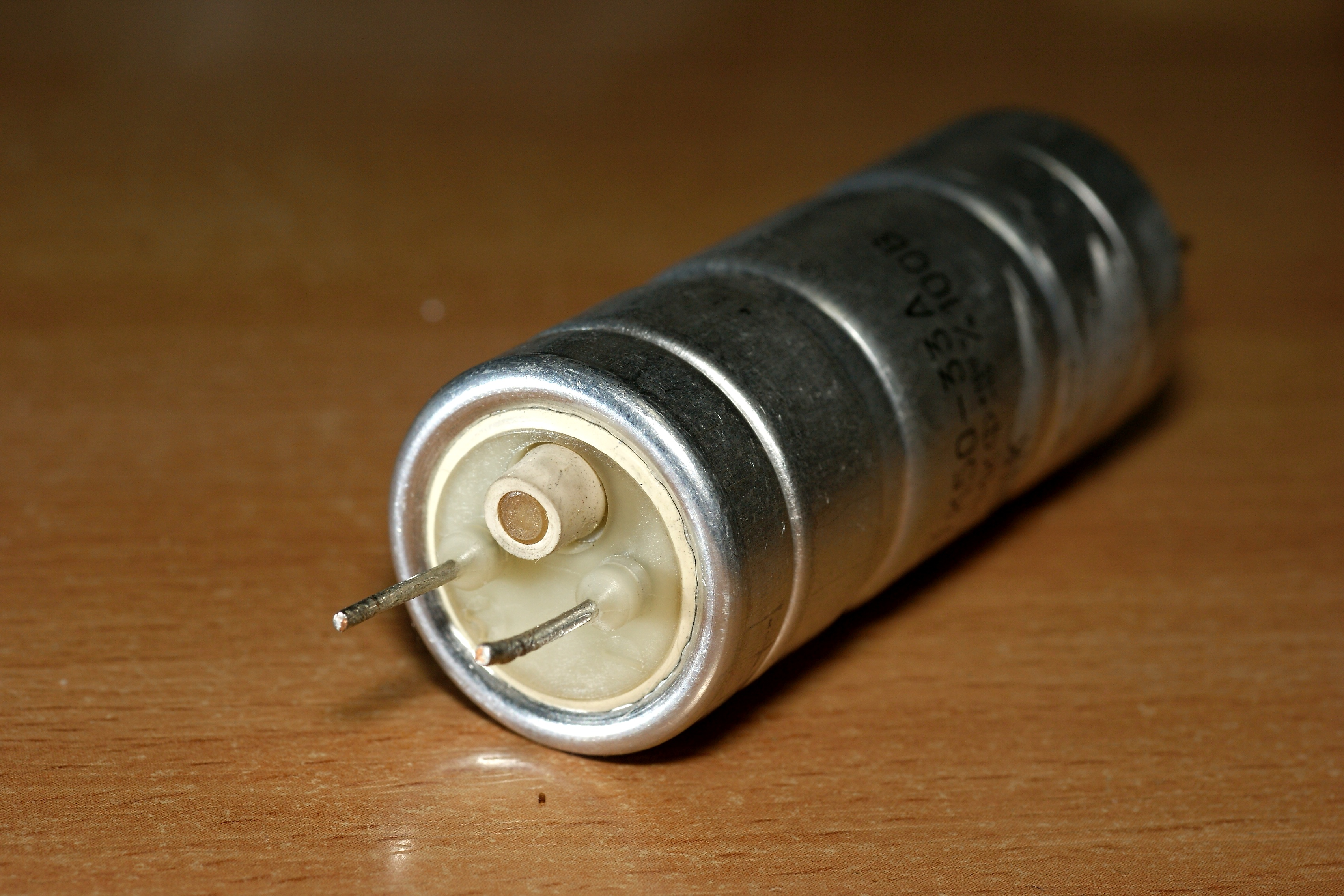

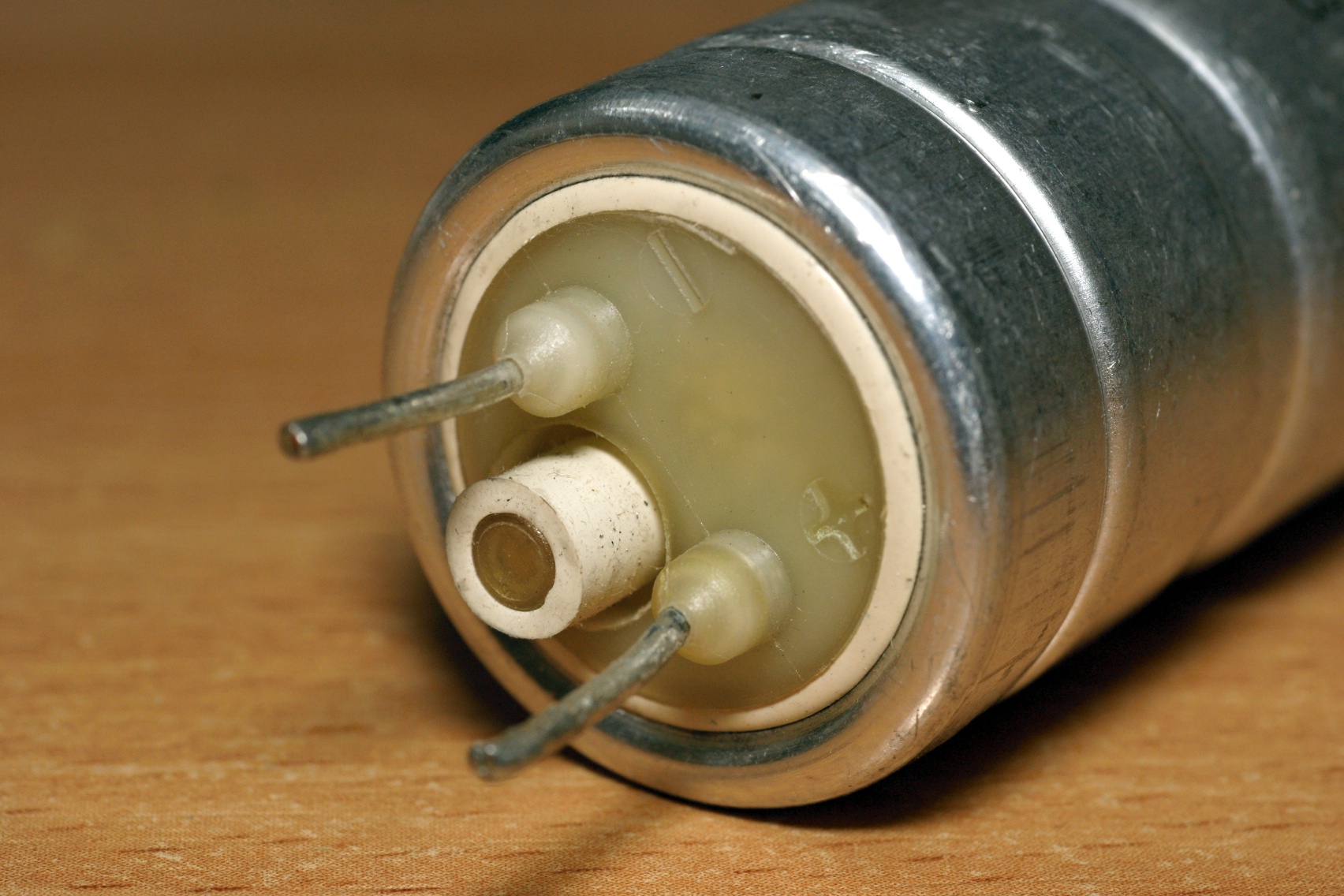

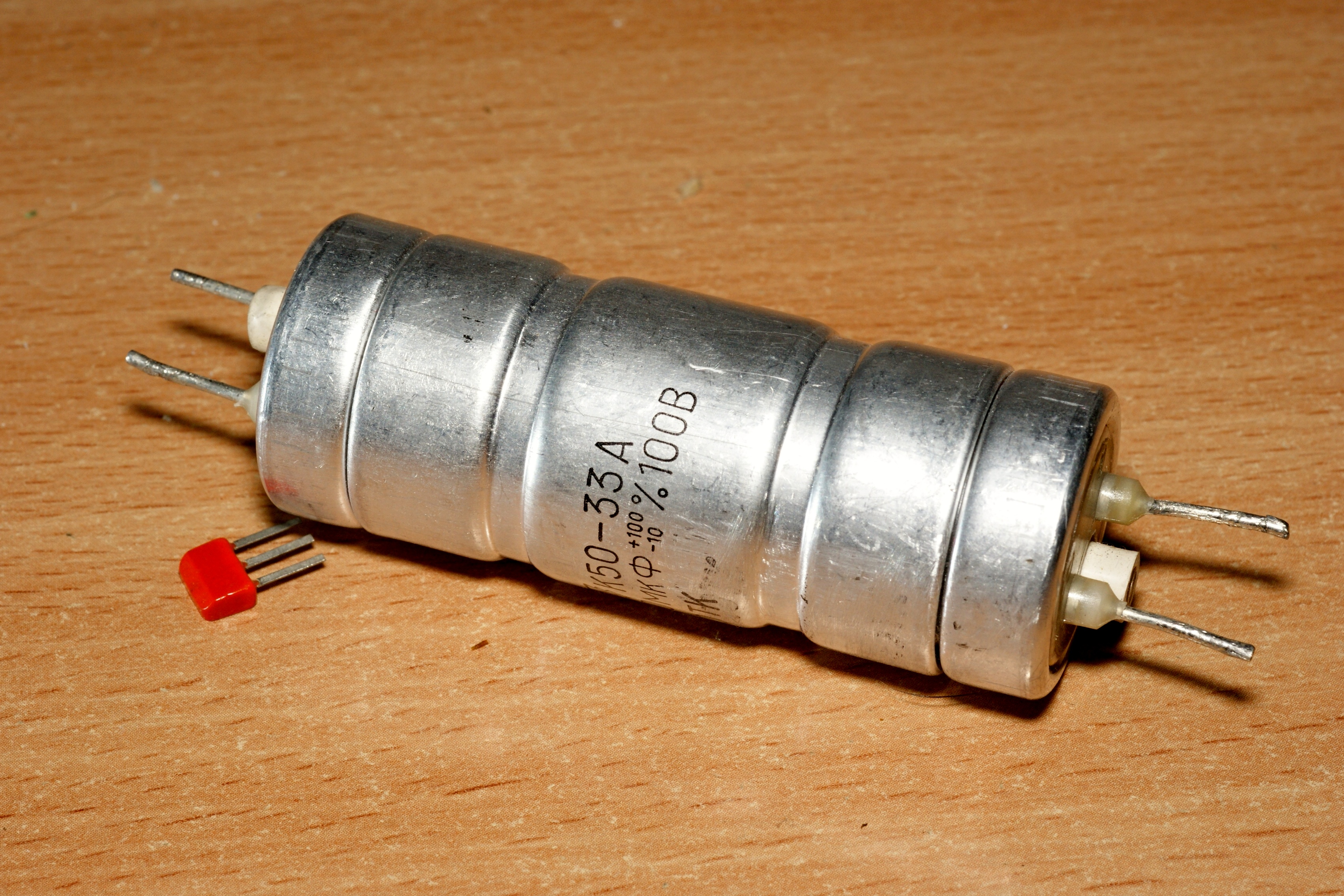

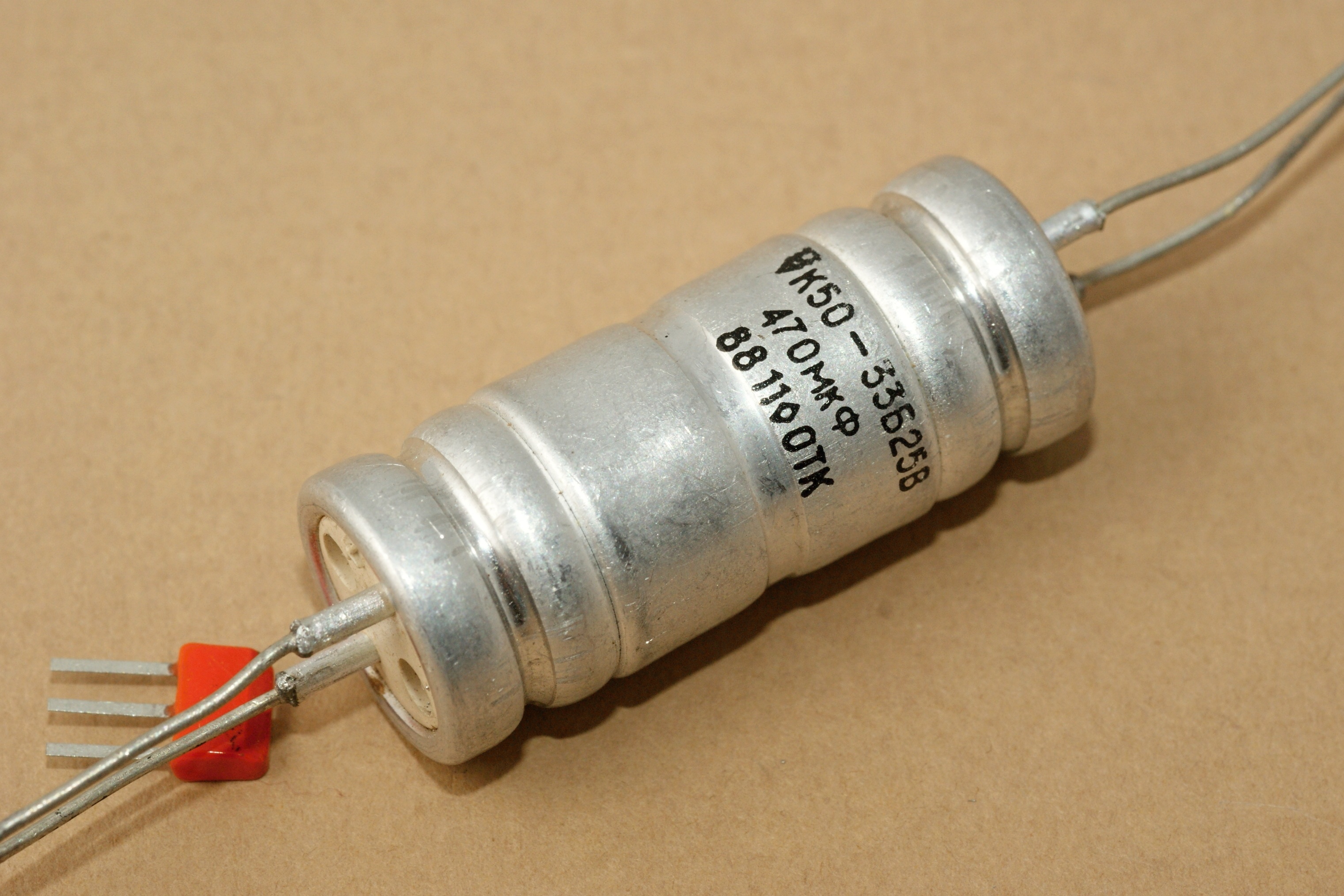

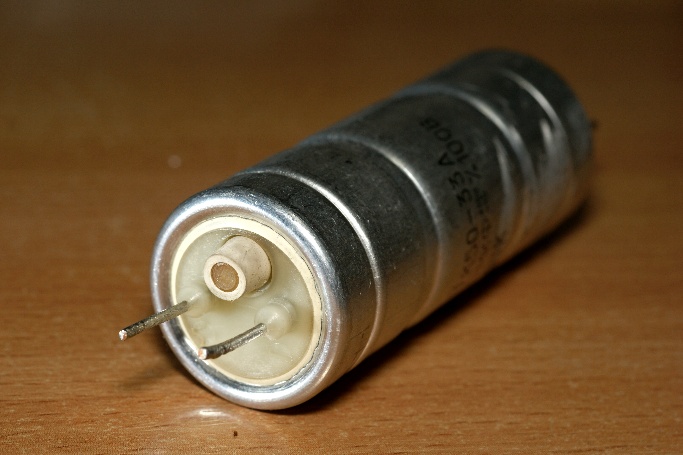

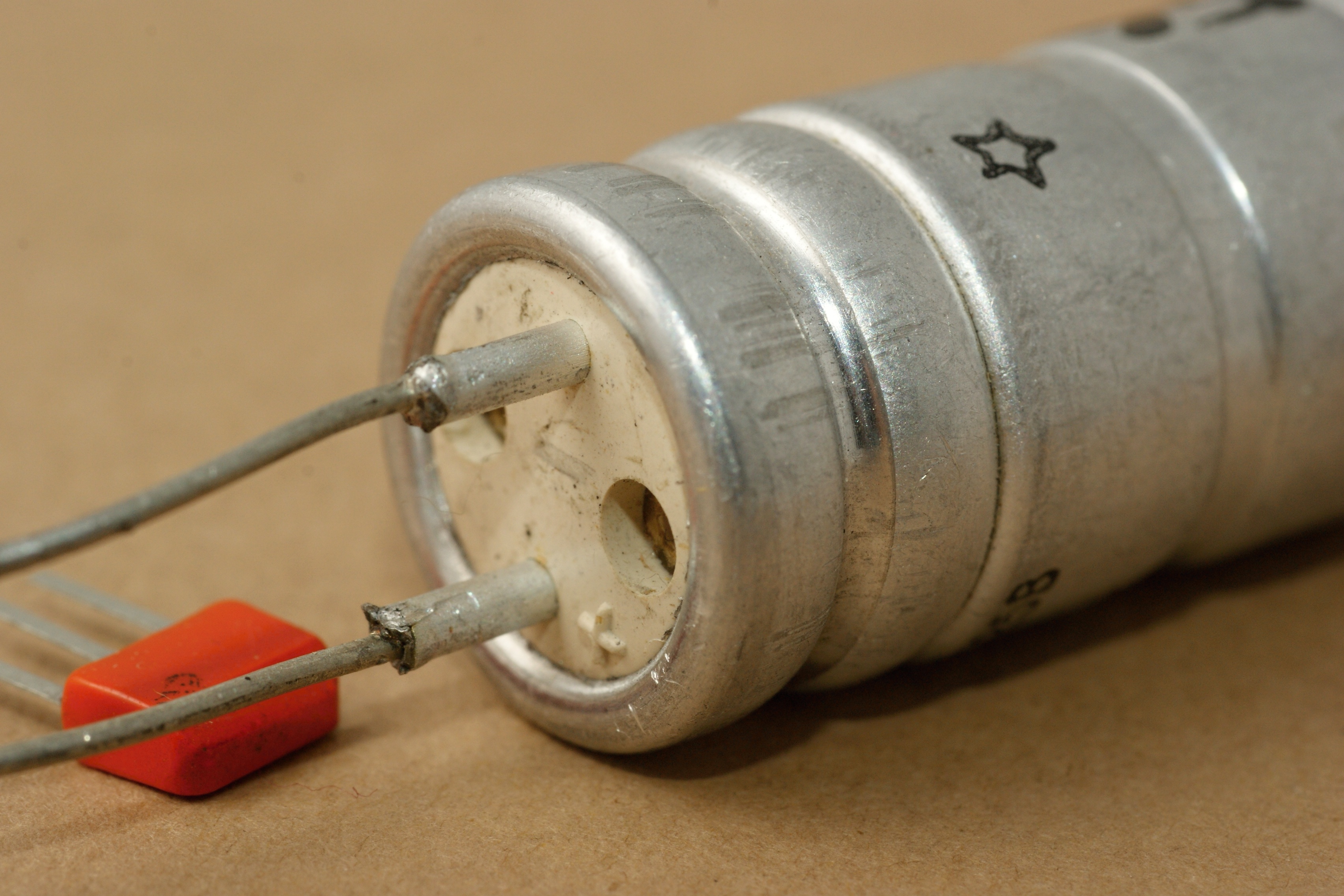

Необычные электролитические конденсаторы. Внешне они отличаются от "обычных" двусторонними "рогами" выводов. Такая конструкция применяется для снижения величины индуктивности конструкционных элементов конденсатора, т.е. улучшения его импульсных характеристик. Этой же задаче служат такие конструктивные решения, как минимизация длины выводов в пределах секций и расстояния между ними, а также такое взаимное расположение выводов вне секции, при котором направления токов в паре ближайших выводов противоположны. Вариант "А" к тому же имеет и два предохранительных взрывозащитных клапана; вариант "Б" их не имеет вовсе.

Здесь данные из отраслевого каталога на него.

Производители - питерский НИИ "Гириконд" и Воронежский завод радиодеталей (ныне Воронежский конденсаторный завод).

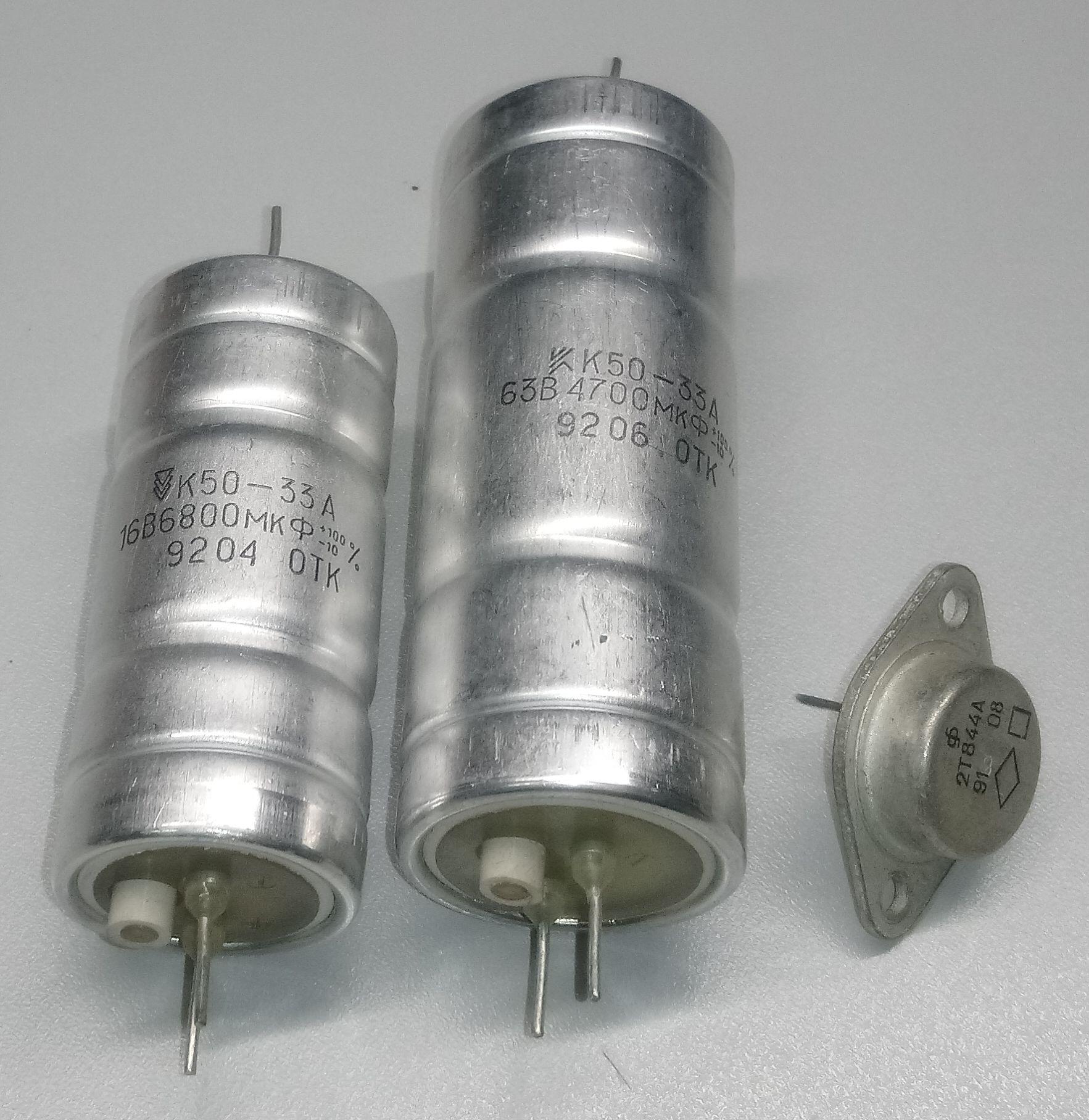

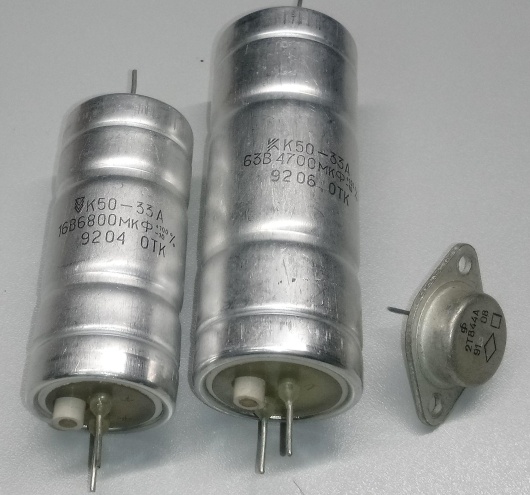

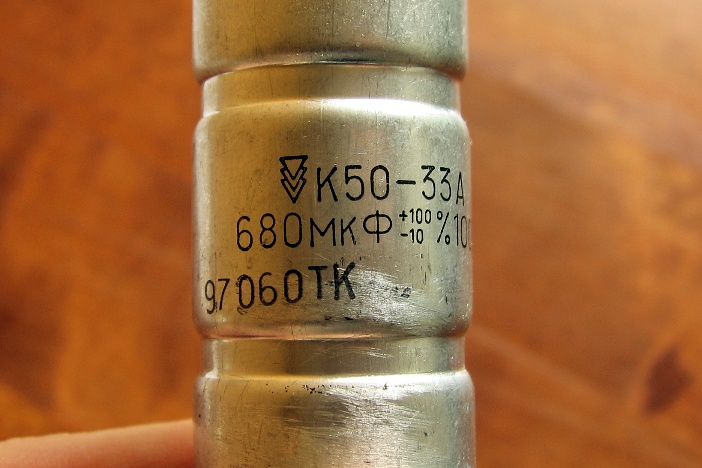

(фото с форума Портативное ретрорадио)

Источники:

1. Конденсаторы. Справочник. Том II. Конденсаторы постоянной емкости. ВНИИ "Электронстандарт", 1973.
2. Справочник по электрическим конденсаторам / М.Н. Дьяконов, В.И. Карабанов, В.И. Пресняков и др.; Под общ. ред. И. И. Четверткова и В. Ф. Смирнова. - М.: Радио и связь, 1983.
3. Электрические конденсаторы и конденсаторные установки: Справочник / В.П. Берзин, Б.Ю. Геликман, М.Н. Гураевский и др.; Под ред. Г.С. Кучинского.- М.: Энергоатомиздат, 1987.
4. Конденсаторы. Группы 6154, 6161, 6181, 6271. Сборник справочных листов. РМ 11 0285.2-87. Издание официальное. ВНИИ "Электронстандарт", 1988.
5. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
6. Пассивные радиокомпоненты. Часть 1. Электрические конденсаторы: Учеб. пособие. - СПб., СЗПИ, 1998.
