К50-7

Довольно старые электролитические конденсаторы, относящийся в группе высоковольтных (50-450 В). Это следующая, после К50-3, серия таких конденсаторов, характеризующаяся улучшенными удельными характеристиками за счет применения более глубокого травления и лучшего использования объёма корпуса. Платой за это стало вынужденное повышение минимальной рабочей температуры до -10°С, что обусловило их использование лишь в аппаратуре общего, не военного, применения.

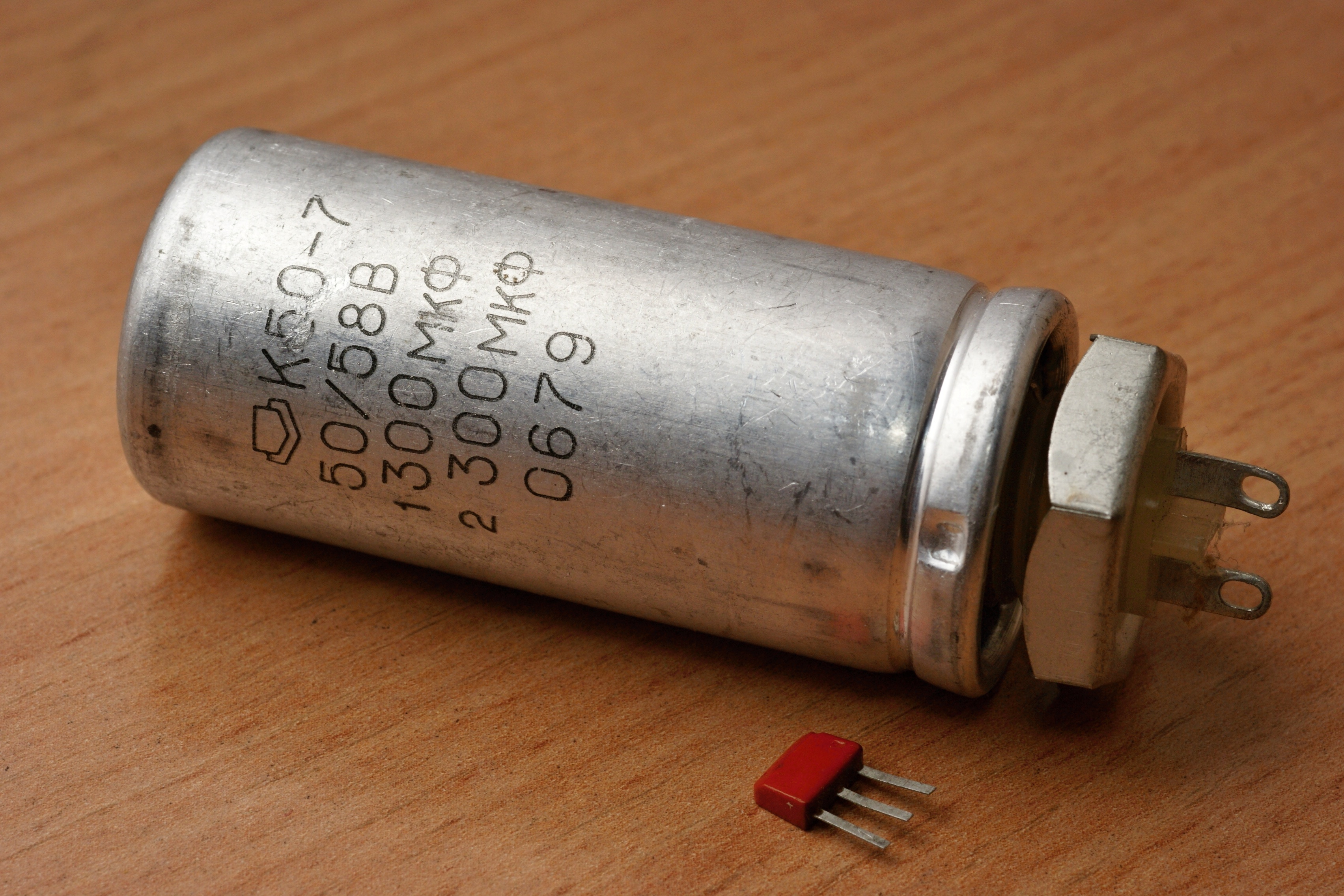

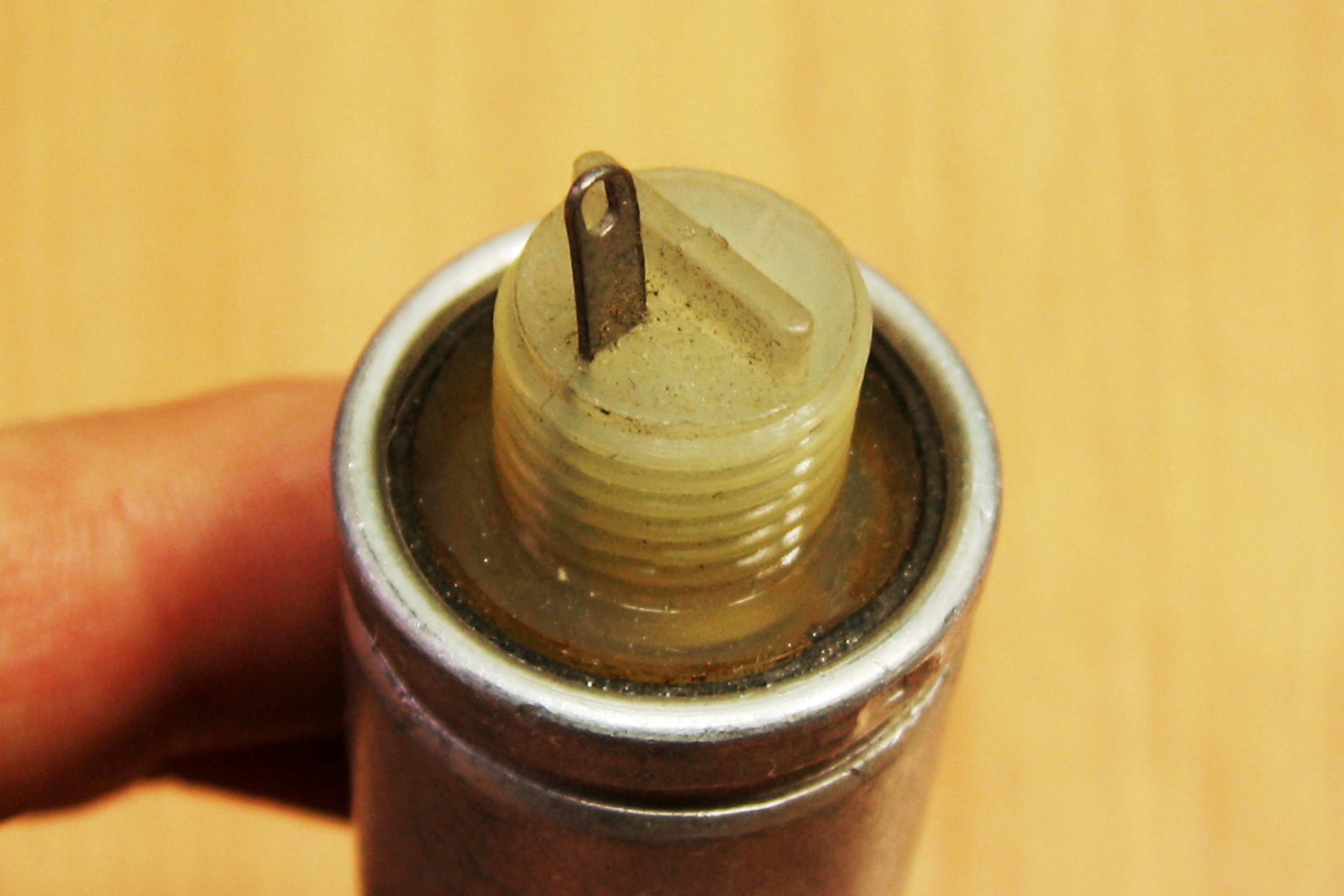

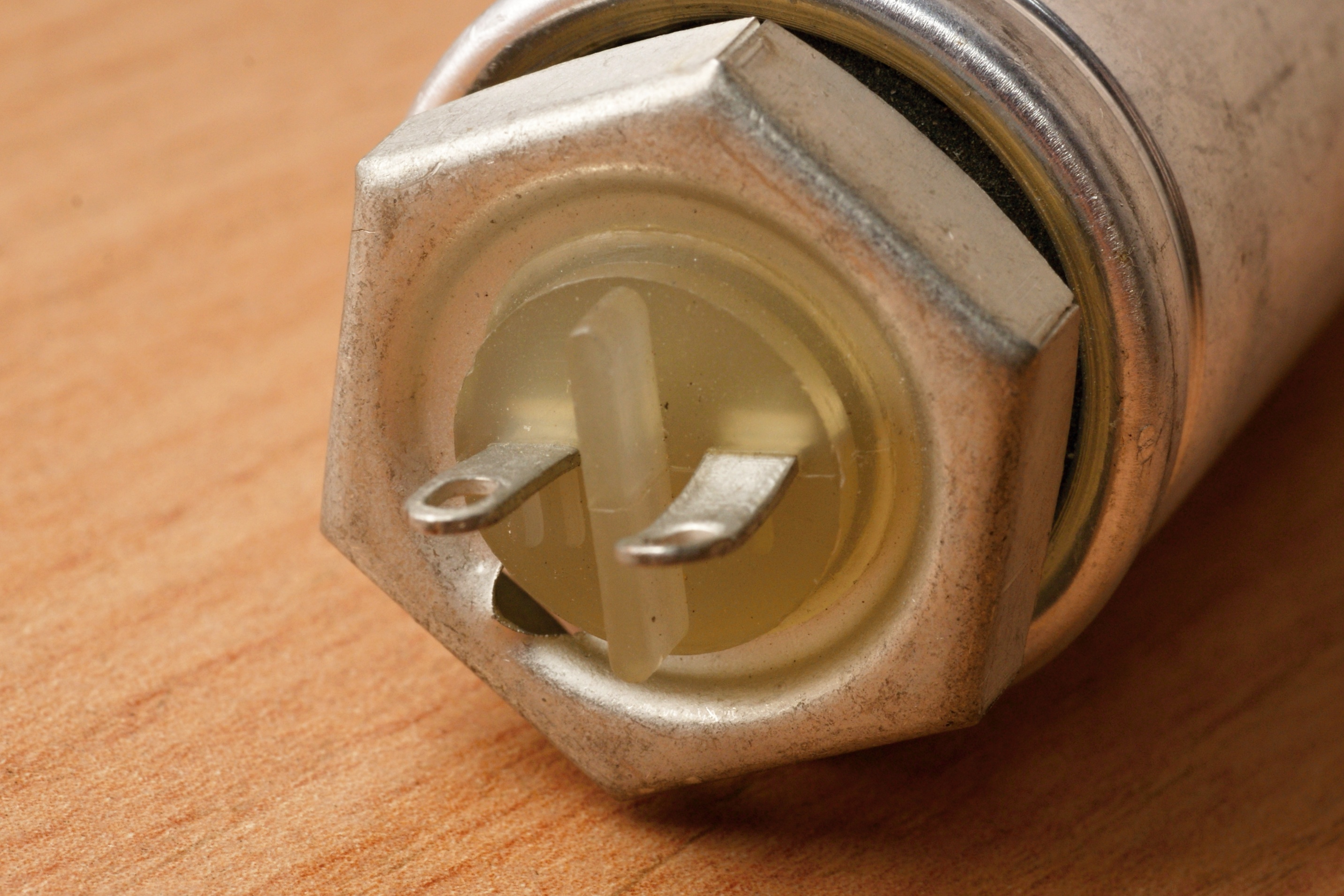

Конденсаторы отличаются разнообразной конструкцией - аж целых восемь вариантов, в том числе спарки, среди которых есть несимметричные.

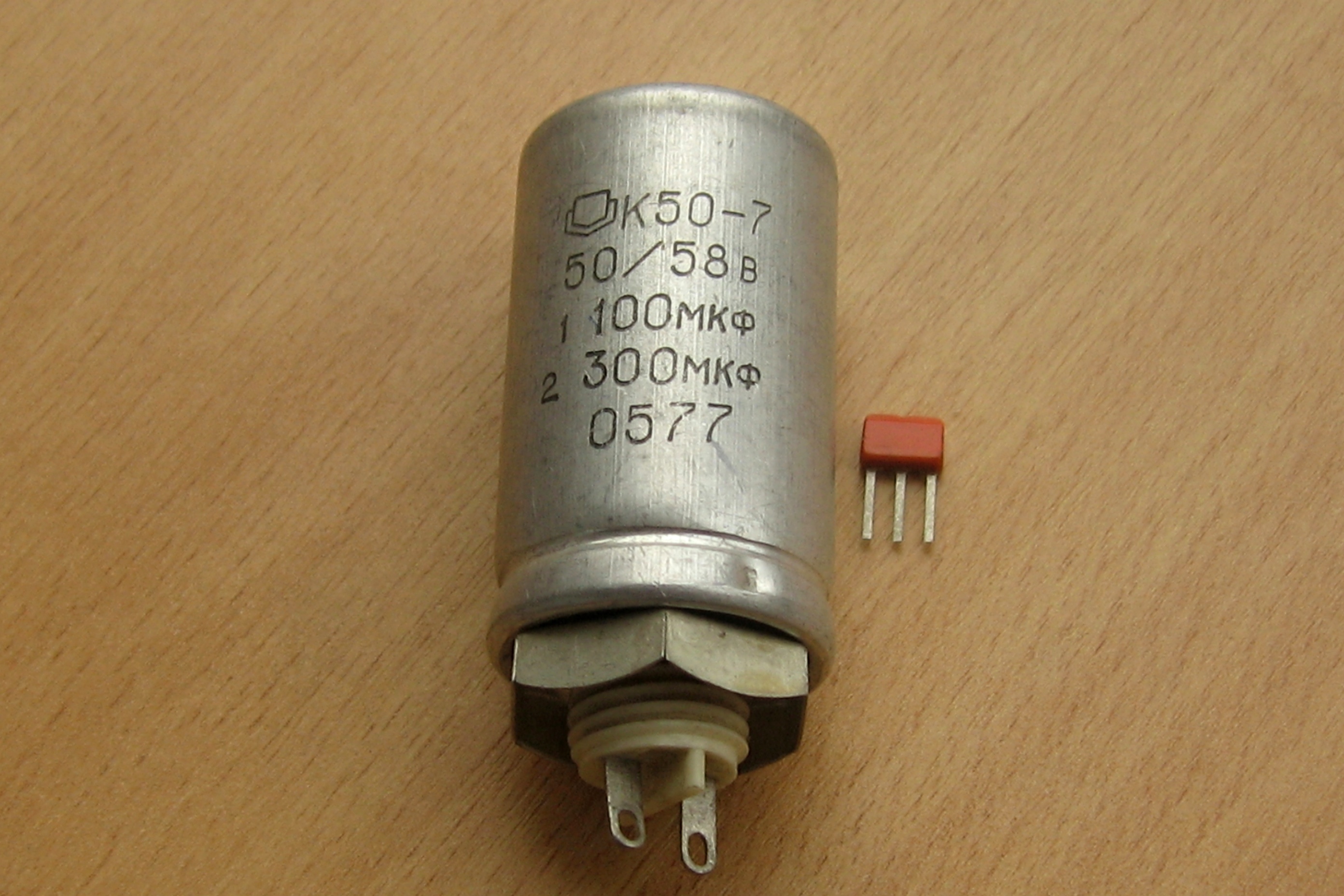

Любопытно, что на корпусе этих конденсаторов приводятся одновременно два максимальных напряжения - номинальное, и номинальное пиковое (допустимое в течение не более 30 секунд).

Данные из отраслевого каталога на них.

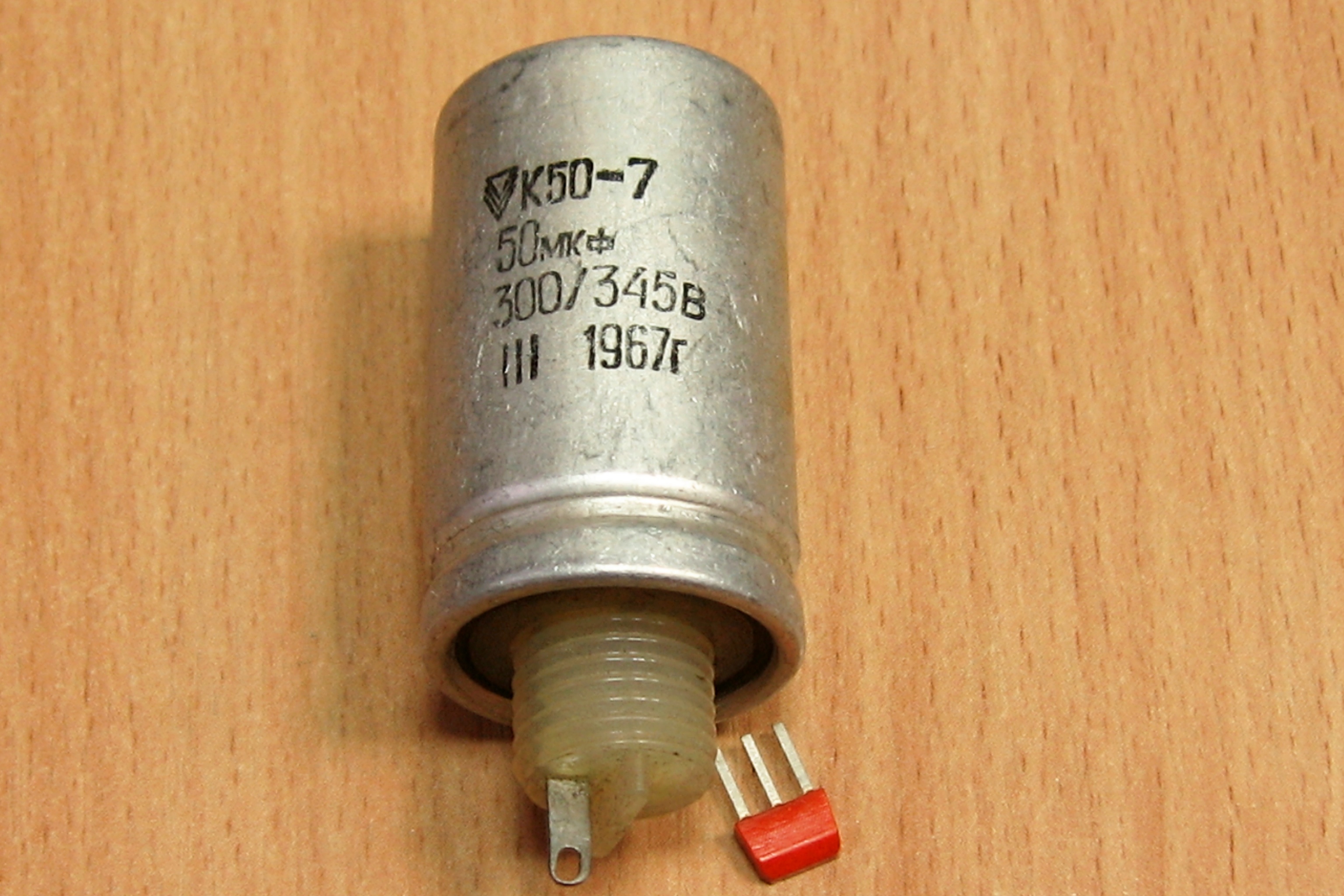

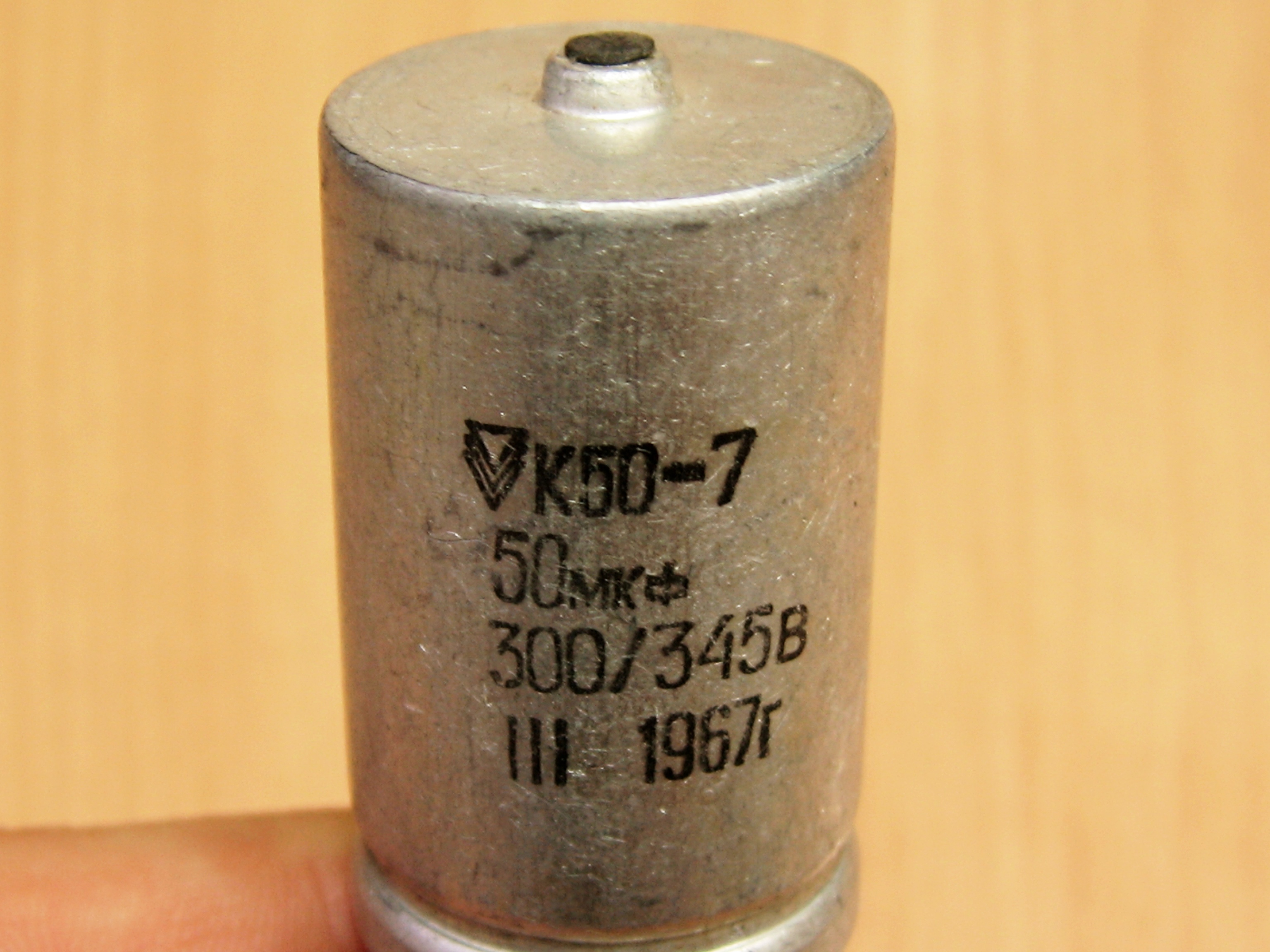

У ранних образцов, 60-х годов, производитель - питерский НИИ "Гириконд" (надо полагать, он и был разработчиком), а в дальнейшем выпуск был передан на Новосибирский завод радиодеталей (он же ПО "Оксид").

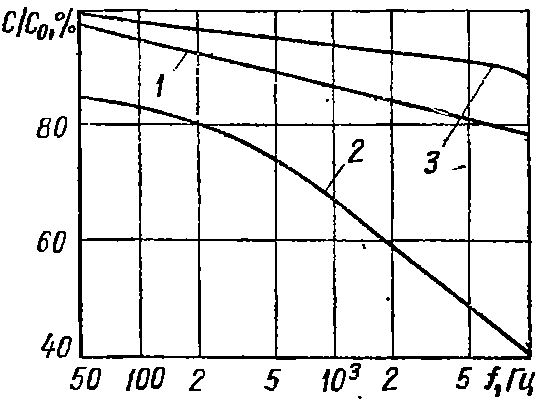

Зависимость последовательной емкости конденсатора К50-7 450 В от частоты

1 - при Т = +20°С, 2 - при Т = +10°С,3 - при Т = -60°С

Источники:

1. Ренне В.Т. Электрические конденсаторы. - "Энергия", Ленинградское отделение, 1969
2. Справочник по электрическим конденсаторам. Общие сведения, выбор и применение. Под общей редакцией кандидата технических наук В.В. Ермуратского. - Кишинев, "Штиинца". 1982.
3. Справочник по электрическим конденсаторам / М.Н. Дьяконов, В.И. Карабанов, В.И. Пресняков и др.; Под общ. ред. И. И. Четверткова и В. Ф. Смирнова. - М.: Радио и связь, 1983.
4. Электрические конденсаторы и конденсаторные установки: Справочник / В.П. Берзин, Б.Ю. Геликман, М.Н. Гураевский и др.; Под ред. Г.С. Кучинского.- М.: Энергоатомиздат, 1987.
5. Справочник по расчету режимов работы электрических конденсаторов/О.Л. Мезенин, М.Н.Гураевский, В.В.Конотоп, Б.Г.Набока; Под ред. О.Л.Мезенина.- К.: Технiка, 1987.
6. Конденсаторы. Группы 6154, 6161, 6181, 6271. Сборник справочных листов. РМ 11 0285.2-87. Издание официальное. ВНИИ "Электронстандарт", 1988.
7. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
