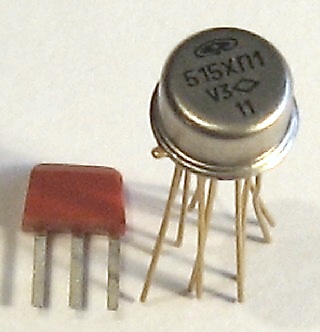

Загадочная рижская серия. Многофункциональные аналоговые схемы (в частности - для радиовзрывателей), "предназначены для микроминиатюризации устройств электронной аппаратуры" - вот и вся информация...
Производитель - RD Alfa (бывший РЗПП), Рига (Латвия).
 |
принципиальная схема:
Иногда в качестве назначения встречается "ВЧ автогенератор со схемой детектора". |
Электрические параметры
 |
Напряжение питания - +9 В +20% |
|
Максимальное напряжение питания - +15 В |
|
Ток потребления - 6 мА (7 мА)* |
|
Обратный ток коллектор-база (при Uкб = 15 В) - не более 0,15 мкА |
|
Обратный ток эмиттер-база (при Uэб = 4 В) - не более 0,15 мкА |
|
Коэффициент передачи детектора - 1,1 |
|
Коэффициент передачи тока - 50 |
|
Модуль коэффициента передачи тока (f = 100 МГц) - 5 |
|
Диапазон рабочих температур -40..+70' C |
* - по некоторым источникам

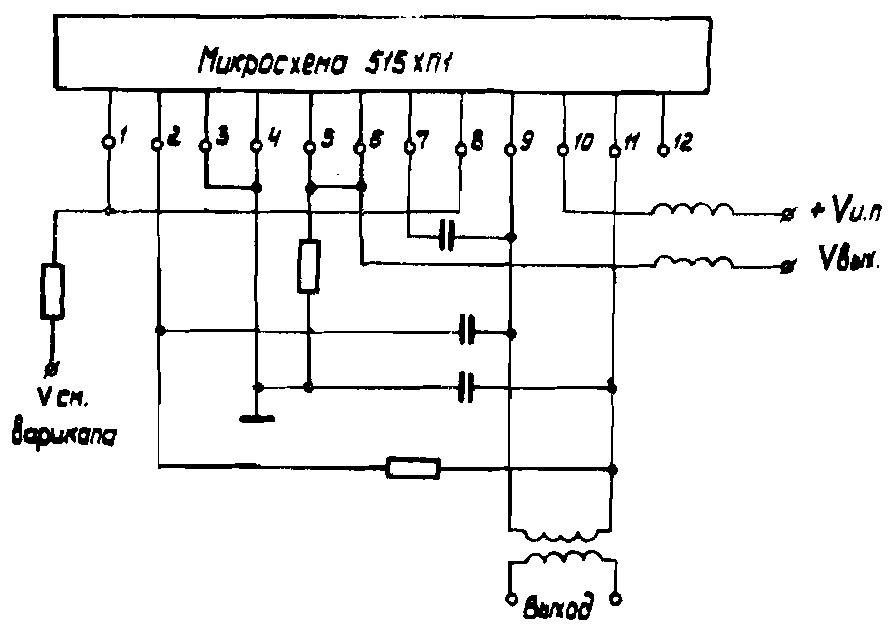

схема включения в качестве ВЧ-генератора:
 |
схема включения в качестве ВЧ-усилителя (внимание - содержит ошибку, нижний вывод 2 на самом деле должен быть выводом 5!):  |
Источники:
1. Аналоговые интегральные схемы.,
А. Л. Булычев, В. И. Галкин, В. А. Прохоренко., второе издание,
переработанное и дополненное., Минск "Беларусь" 1993.
2. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации),
производстве и эксплуатации аппаратуры, приборов, устройств и оборудования
военного назначения. Часть 2. Микросхемы интегральные. Книга 1. - МОП 44 001.02-2003. - г.Мытищи,
ФГУП "22 ЦНИИ Минобороны России", 2003
3. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.:
Издательский дом "Додэка-XXI", 2004
