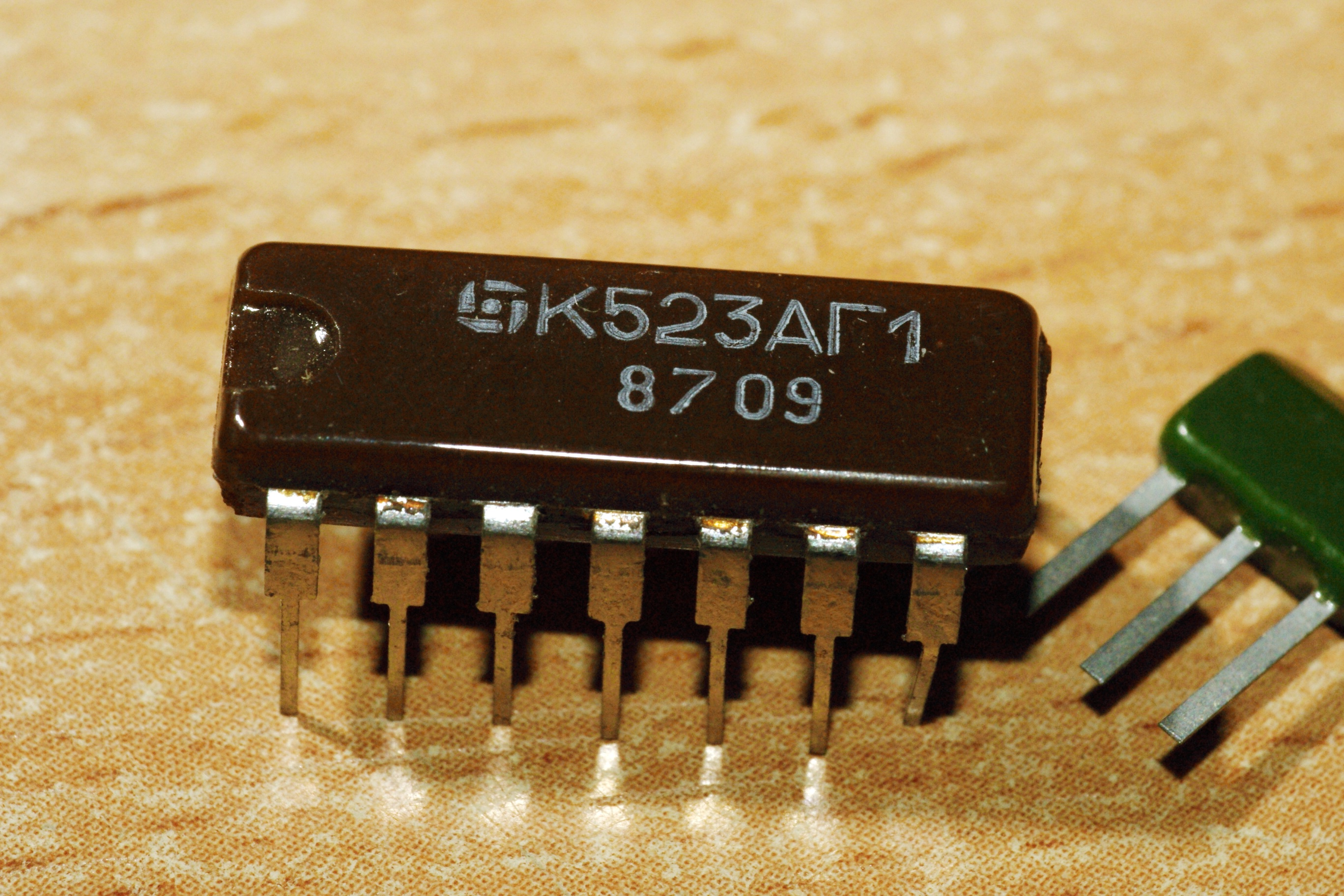

523я серия

ДТЛ-логика. Причем не простая, а высокопороговая импульсная, на тиристорах. Предназначена для работы в промышленной автоматике (управление низкочастотными механизмами с электро-, гидро- и пневмоприводами) в условиях повышенного уровня помех, в первую очередь в металлургической и горнорудной отраслях

Имеет весьма нестандартный набор элементов. Непривычны и электрические параметры - двух- или трёхфазное (!) питание взаимо-перекрывающимися импульсами трапецеидальной формы, напряжением 6 В и частотой 50 Гц (возможно увеличение до 5 кГц), с длительностью фронтов не более 4^о.

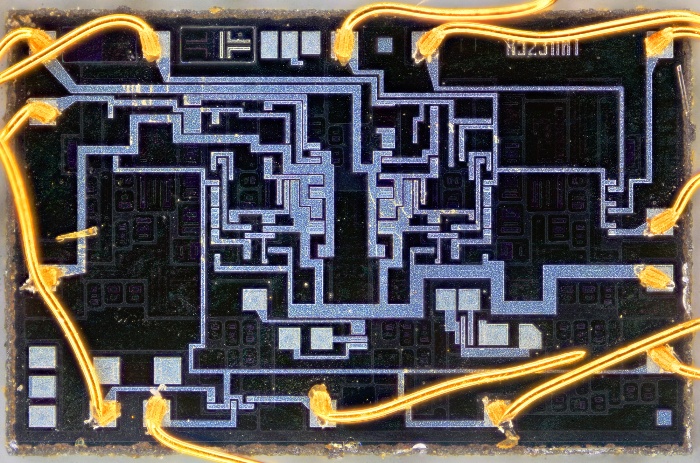

Интереса добавили и вскрытые кристаллы. Оказывается, серия выполнена на структурах КСДИ, по технологии полной окисной изоляции. Такая технология массово применялась лишь на самом раннем этапе полупроводниковых микросхем, ибо она дороже чем традиционная (с изоляцией p-n переходом) и даёт меньший процент выхода годных. Уже с 70-х годов её применяли лишь в тех редких случаях, когда нужно было использовать её особенности, в первую очередь - высокая устойчивость к ионизирующему излучению. Мелкая логика для военной и космической техники, "вот это всё". А здесь же изначально мирная серия...

Далее, серия выполнена на кристалле с единой матрицей элементов, а конкретные схемы получены уже с помощью межсоединений. Значительная часть элементов при этом оказывается незадействованной. Тоже, отголосок самых первых разработок (см. SN51 и т.п.).

Серия не имеет зарубежных аналогов, что и само-то по себе необычно;)

Необходимость импульсного напряжения питания логического элемента определяется тем, что при U = 0 включенный тиристор ЛЭ выключается. В электрической схеме предусмотрена защита тиристора от самопроизвольных включений.

В составе схемы имеется узел "защелки", который обеспечивает включение элемента только в интервале времени 0-2° каждого периода его напряжения питания, что резко повышает порог срабатывания до 25 В в интервале времени 2-360° его выключенного состояния.

При подаче на вход элемента сигнала управления, сдвинутого относительно импульса питания, тиристор включается и запоминает поданный на него сигнал до конца периода питания. В этом состоянии логического элемента его порог срабатывания более 25 В, так как тиристор после включения благодаря внутренней положительной обратной связи нечувствителен к помехам по цепи управления. Предусмотрена также защита от помех на выводе схемы.

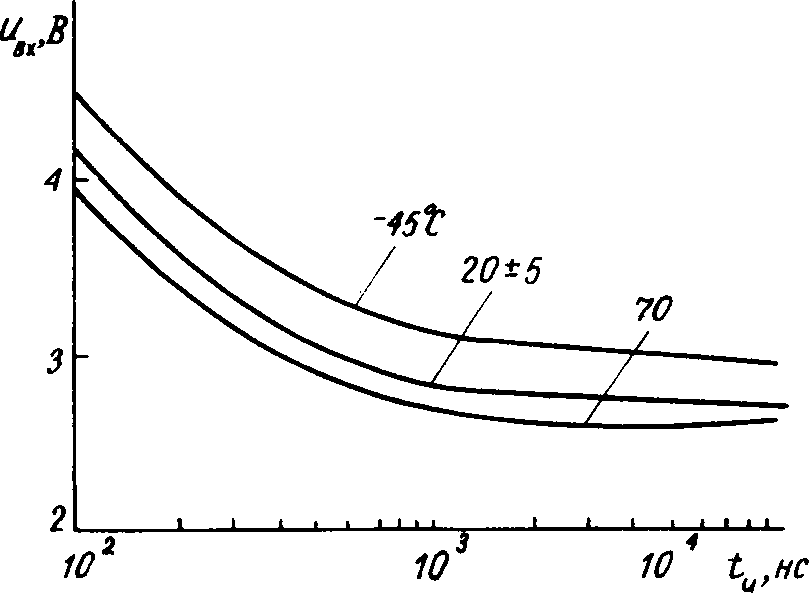

Характеристики срабатывания базового элемента при различных температурах окружающей среды

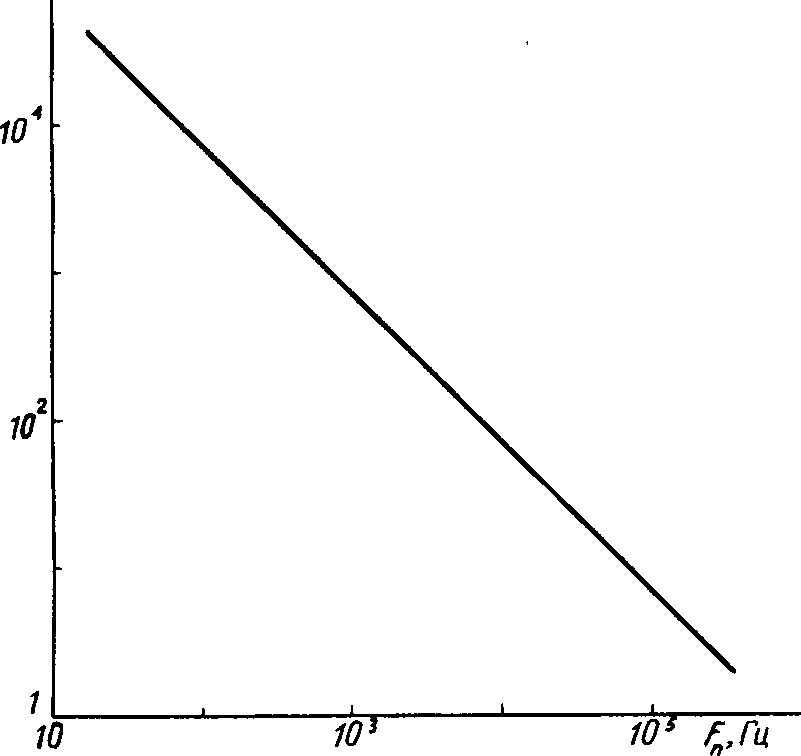

Зависимость допустимой длительности одиночной помехи от частоты питающих напряжений

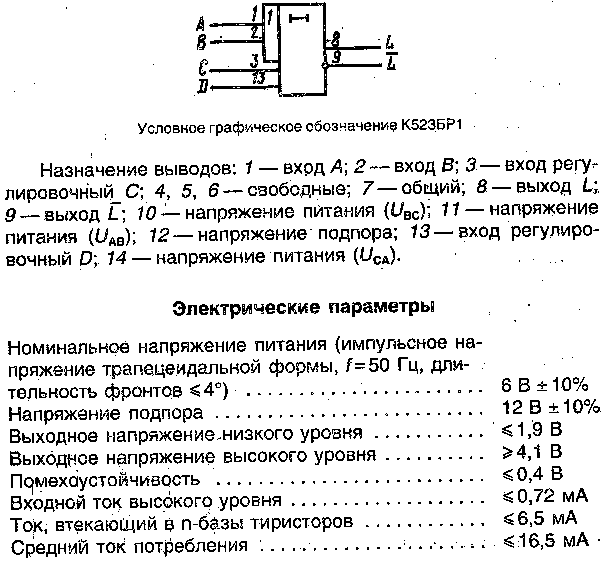

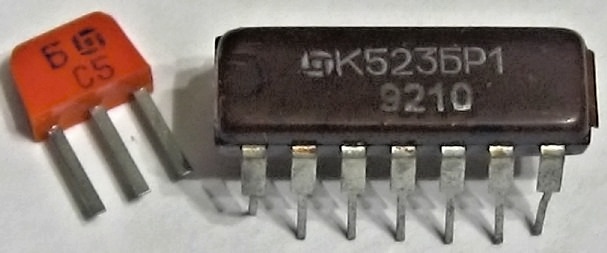

К523БР1

Элемент задержки прохождения сигнала в диапазоне 0,05-5с, с относительной погрешностью +10%. Время готовности к повторному действию 0,05с.

Микросхема К523БР1 должна являться единственной нагрузкой любого элемента серии К523, который ей управляет.
Заводской паспорт на неё.

Подробные технические данные - здесь.

Производитель - "Кварцит", г.Орджоникидзе (Украина). Ныне предприятие выпускает моющие средства и гигиенические прокладки...

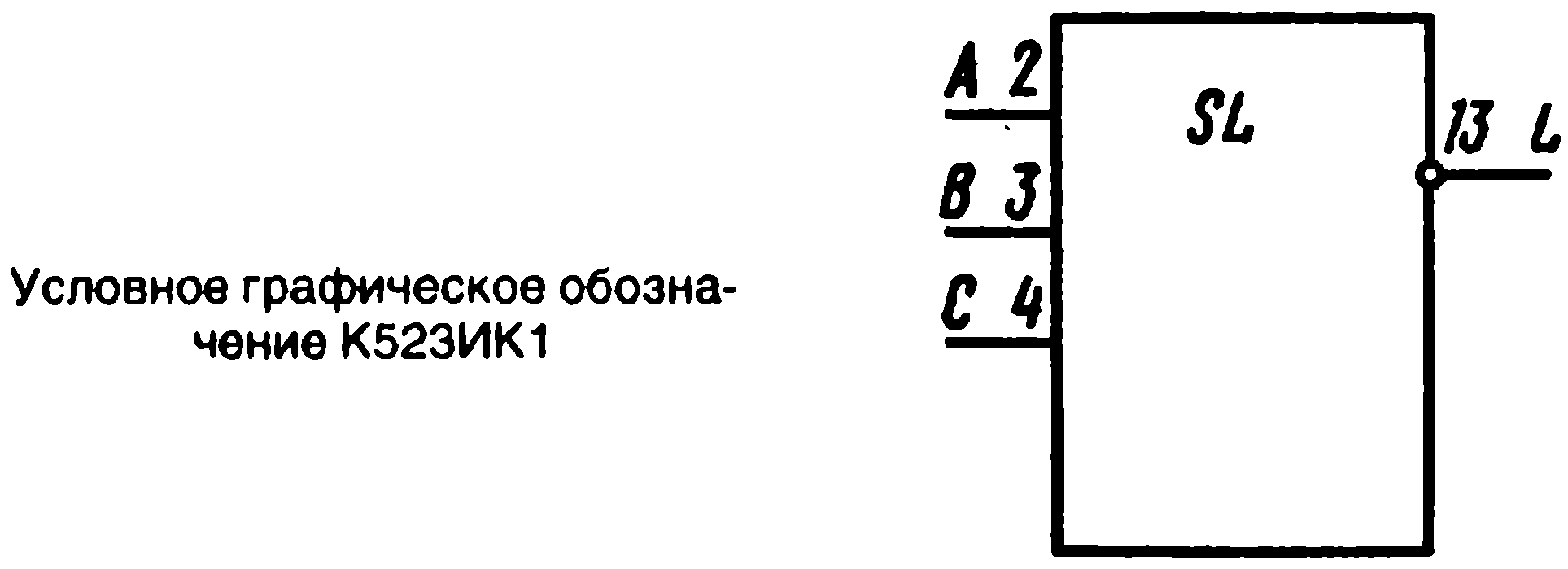

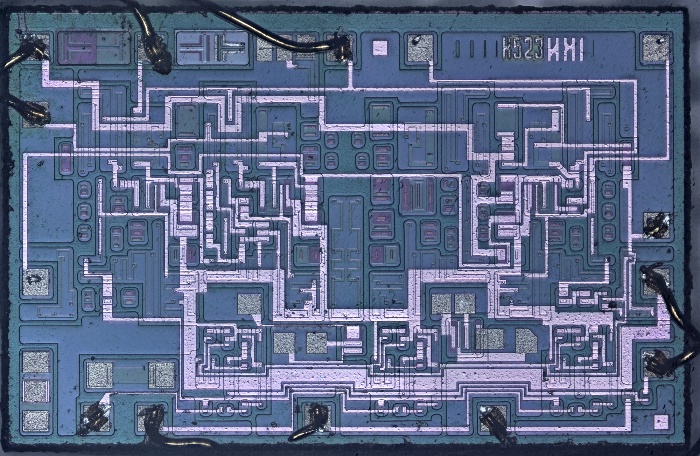

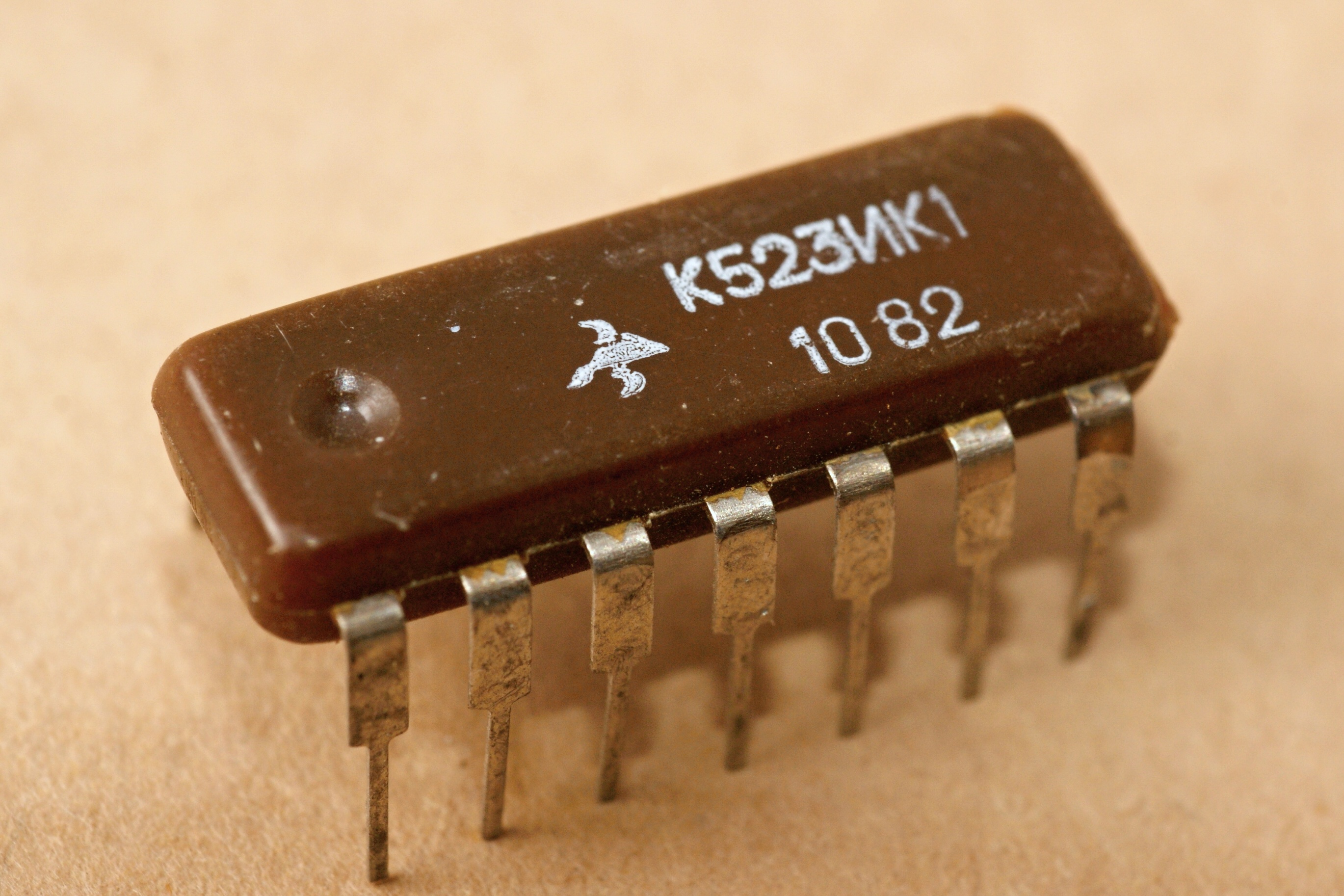

К523ИК1

Довольно любопытная микросхема - решающая схема цифрового обнаружителя сигналов с автозахватом и автосбросом; она обеспечивает селекцию входных сигналов по уровню напряжения, длительности, фазе и мощности.

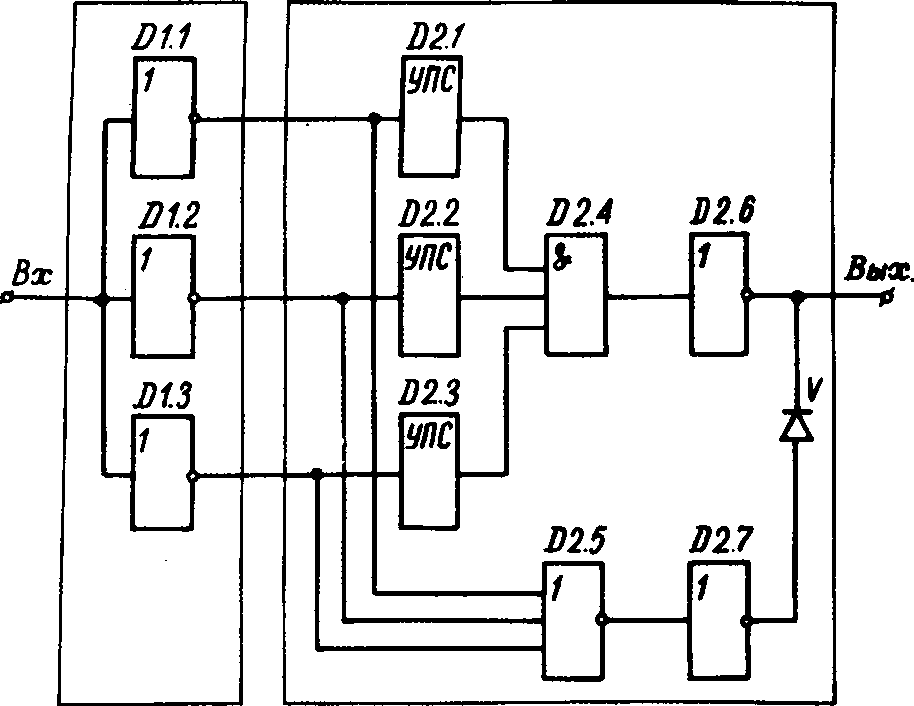

Микросхема К523ИК1 совместно с К523ЛН1 образует цифровой обнаружитель сигналов (ЦОС), предназначенный для защиты входов систем автоматизации от электромагнитных помех. ЦОС осуществляет фильтрацию входного сигнала выполнением последовательных бинарных отсчетов его значений, запоминанием каждого из этих отсчетов на определенный период времени и принятием решения о значениях полезного сигнала по правилу максимума (три из трех). Перед выполнением нового отсчета старый "стирается", т.е. отбор значений входного сигнала производится по принципу "движущегося окна". Решение может быть принято после каждого текущего отсчета. Принятое решение запоминается цифровым обнаружителем сигналов. Такая фильтрация повышает помехоустойчивость приема бинарных потенциальных сигналов и обеспечивает защиту входа системы автоматизации от положительных и отрицательных помех или пакета помех с амплитудой не более 10 В длительностью до 13 мс при f = 50 Гц.

Справочные данные на нее; содержит 84 интегральных элемента.

Производитель - "Гамма", г.Запорожье (Украина).

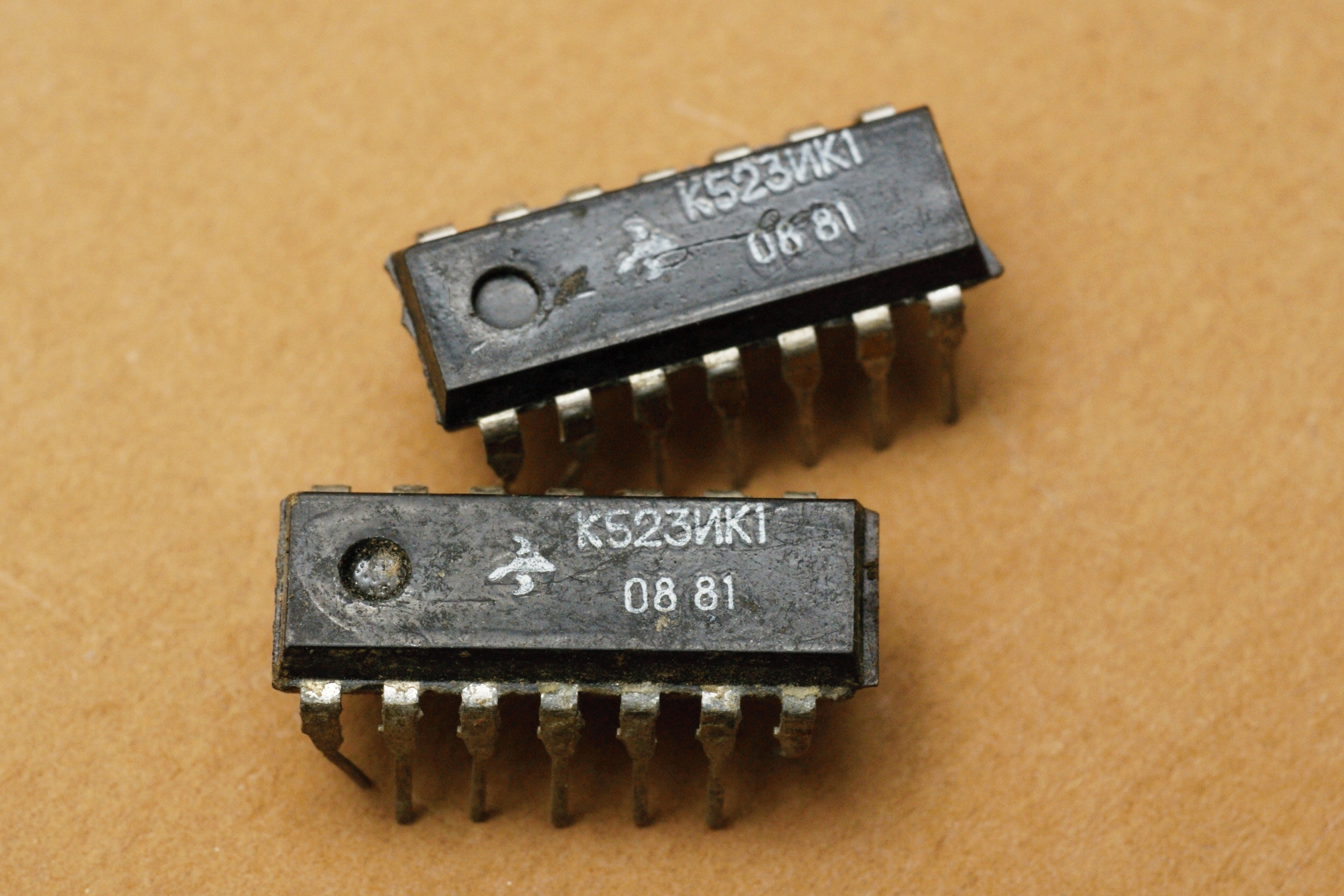

(фото с форума Радиокартинки)

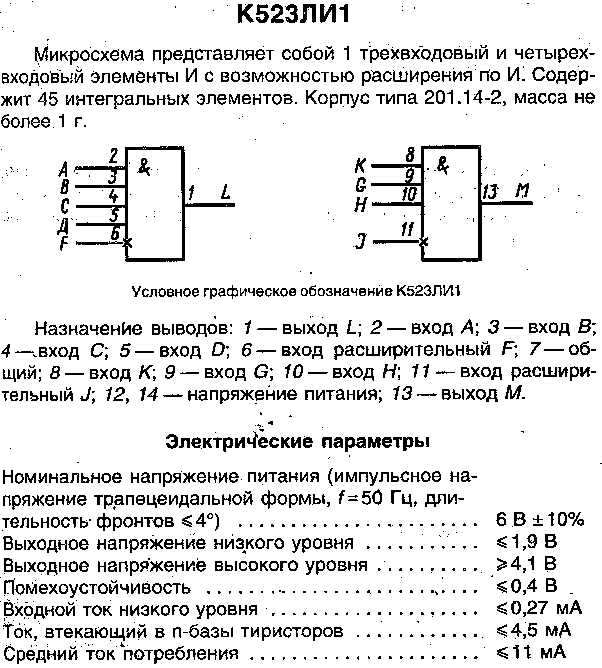

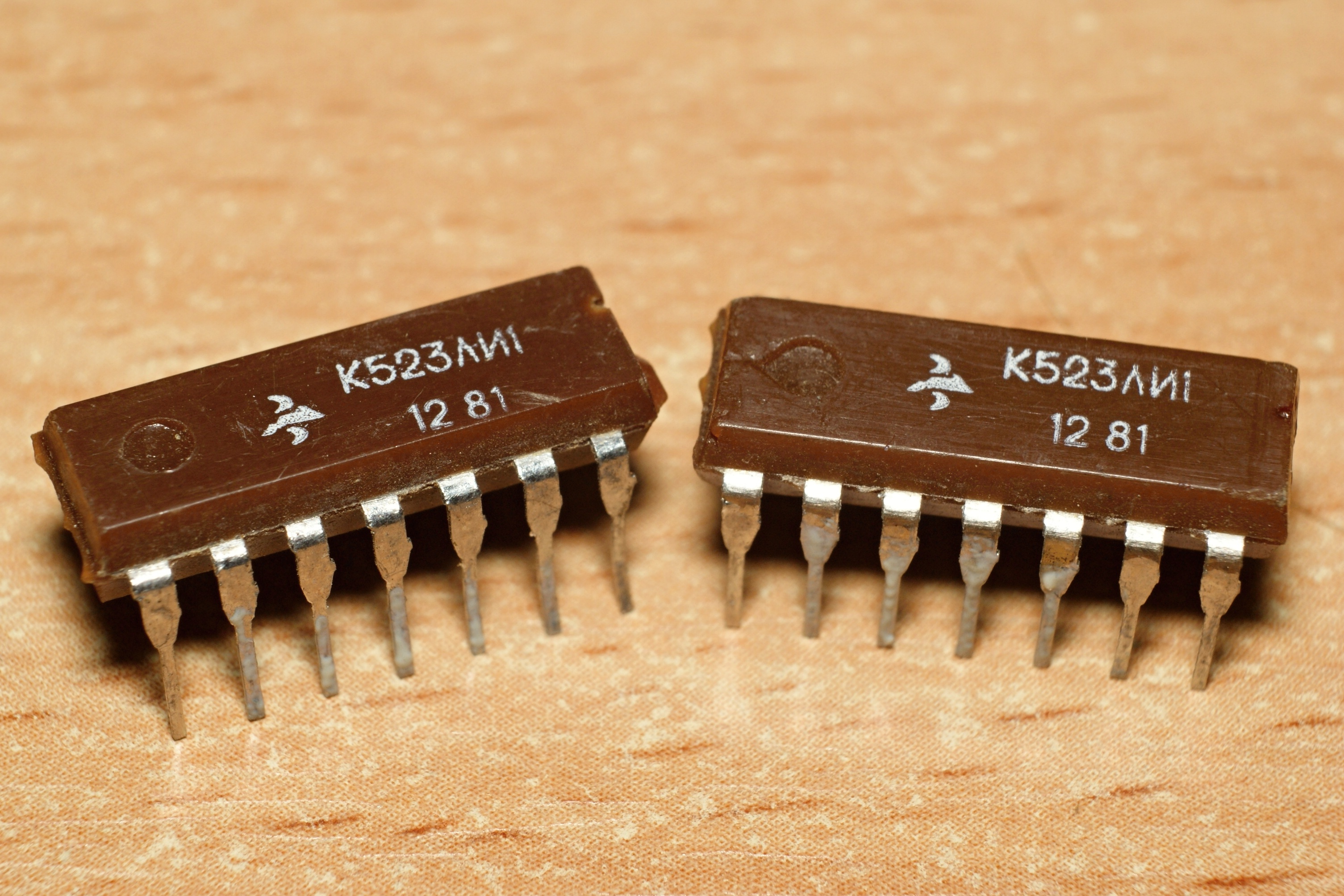

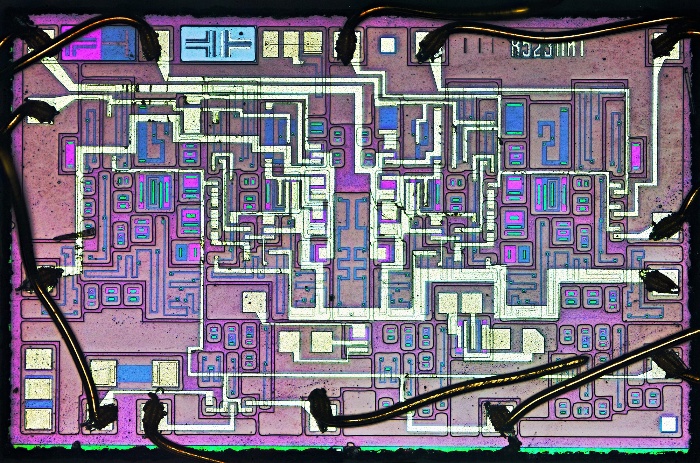

К523ЛИ1

Это логический элемент 3И+4И с возможностью расширения по И. Производитель - "Гамма", г.Запорожье (Украина).
