529ая серия

Серия состоит из одной-единственной микросхемы:

529УП1

Схема для построения активных фильтров, тема "Фарада". Более интересно другое - это гиратор, вещь достаточно редкая...

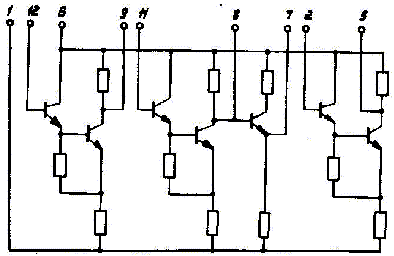

Микросхема содержит на одном кристалле три идентичных усилителя, каждый из которых имеет входное сопротивление 30 кОм и коэффициент усиления 40 дБ. На основе этой микросхемы реализуется типовое звено активного фильтра с добротностью 50 в диапазоне частот до 200 кГц.

Данные из отраслевого справочника на нее.

Производитель - НИИ Дельта (Москва). Ныне увы, судя по сайту, предприятие - лишь бизнес-центр и единственная его деятельность - сдача в аренду площадей.

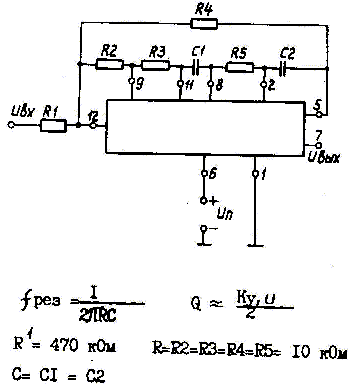

Схема включения:

Электрические параметры

Напряжения питания +6 В +10%

Ток потребления - 3 мА

Входное сопротивление - 30 кОм

Минимальное сопротивление нагрузки - 20 кОм

Коэффициент усиления напряжения - 40

Коэффициент гармоник - не более 10%

Верхняя граничная частота - 500 кГц


1 - земля
6 - питание
2, 11, 12 - входы
5, 7, 8, 9 - выходы

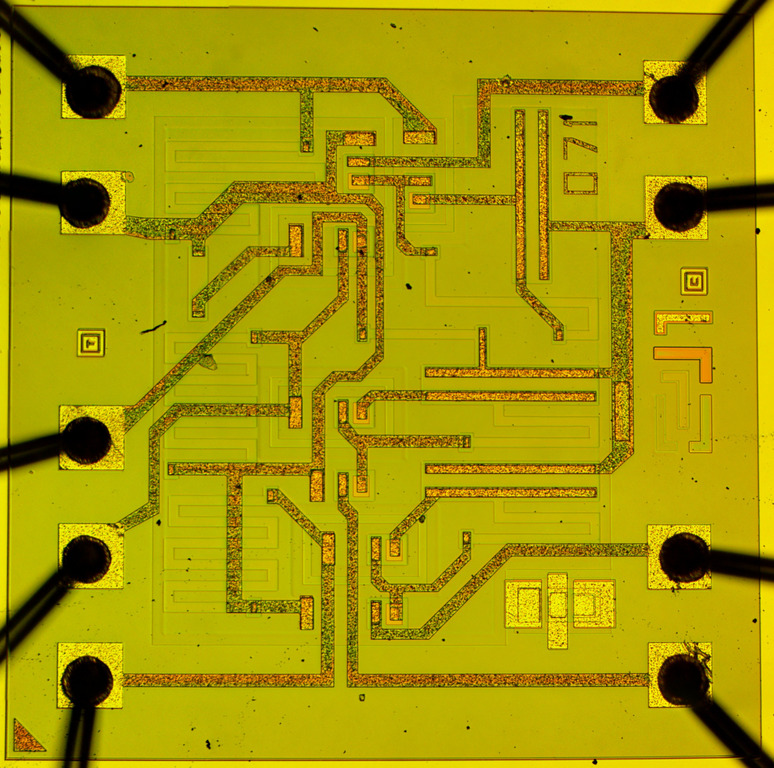

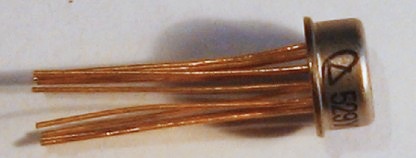

(фото от 1Ж24Б)

Источники:

1. Микросхемы интегральные полупроводниковые аналоговые. Группа 6231. Том II. РМ 11.070.011.2. Министерство электронной промышленности СССР. Научно-исследовательский институт. 1976г.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Микросхемы интегральные. Группа 6331. Сборник справочных листов РД 11 0488.3-89. Всесоюзный научно-исследовательский институт "Электронстандарт". 1990
4. АИПС "Меркурий". Каталог интегральных микросхем. Часть 1. Приборы общетехнического назначения. - ЦКБ "Дейтон", редакция 1990г.
5. Ефимов И.Е., Козырь, И.Я. Основы микроэлектроники: Учебник. 3-е изд., стер.- СПб.: Издательство "Лань", 2008.
