В 1972 году в НИИ молекулярной электроники были разработаны ТТЛ-схемы с диодами Шоттки. Эти серии были двух видов - высокого быстродействия (530 и К531) и маломощные (533 и К555). Шифр ОКР для первой очереди серии - "Исида КС".
Ну, тоже весьма распространенная ТТЛ-логика, аналог 54LSxx серии. Что же в ней необычного?
(фото с форума "Портативного
ретрорадио")

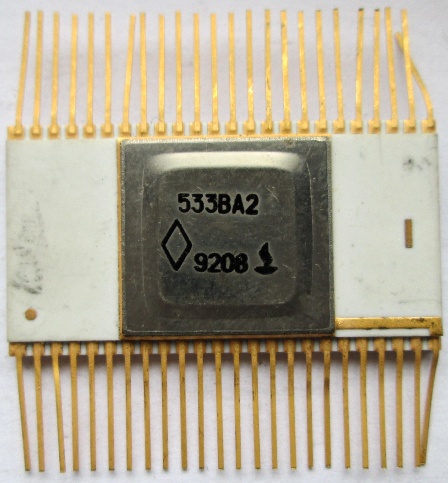

Крайне редкая микросхема, схема управления сопряжением с общей шиной, разработана по теме "Альфа-1С".
Время задержки 60 нс, потребляемая мощность 180 мВт; никаких иных подробностей у меня про неё нет...
Интерфейс ОШ (ГОСТ 26765.51-86) - это магистральный интерфейс отечественных
малых ЭВМ СМ-3, СМ-4 и др. Он отчасти подобен западному стандарту Q-Bus, но
не в точности. Соответственно, микросхема эта не имеет зарубежного аналога,
а представляет собой оригинальную отечественную разработку.
Еще один интересный момент - непривычный для серий мелкой логики 48-выводной корпус.
Производитель - "Азон", г.Баку (Азербайджан).

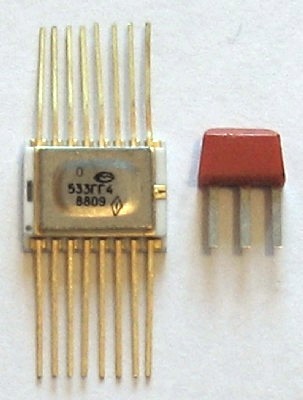

| Производитель
- "Мезон", г.Кишинев (Молдавия).
Назначение - 4-х фазный генератор-формирователь кода Джонсона с кварцевой стабилизацией (тема "Урал-321С"); время задержки 24 нс, потребляемая мощность 44 мВт. Более никаких данных, ни в одном справочнике она не числится. |
 |

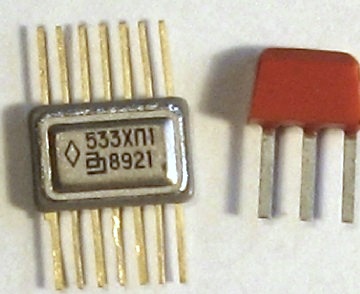

| Производитель
- НПО "Мион", г.Тбилиси (Грузия)
Назначение - частотно-фазовый дискриминатор, тема "Лопасть-1С". Микросхема не имеет зарубежного аналога, что, по меньшей мере, необычно ;)))) Ее нет почти ни в одном справочнике, небольшую справку нашел только в Дейтоновском каталоге. |
 |
 |
1 - выход частoтнo-фазового детектора 2 - выход частотного детектора 3 - вход установки высокого уровня на Qк 4 - выход частотного различителя 5 - вход сравниваемых частот 6 - прямой выход фазового детектора 7 - общий 8 - инверсный выход фазового детектора 9 - вход сравниваемых частот 10 - выход частотного различителя 11 - выход контроля синхронизации 12 - выход частотного детектора 13 - вход приема информации с Qф или Qф 14 - питание |

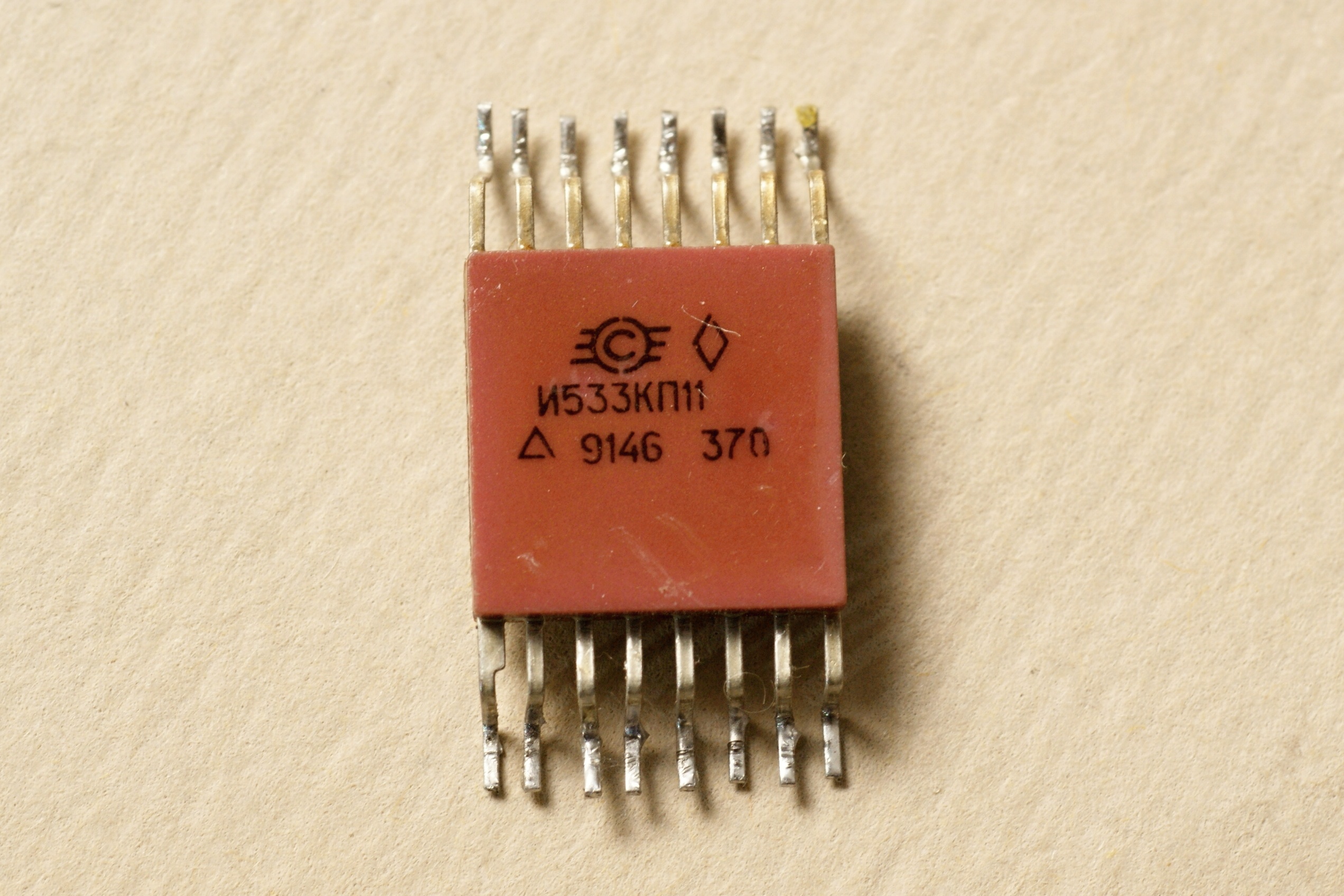

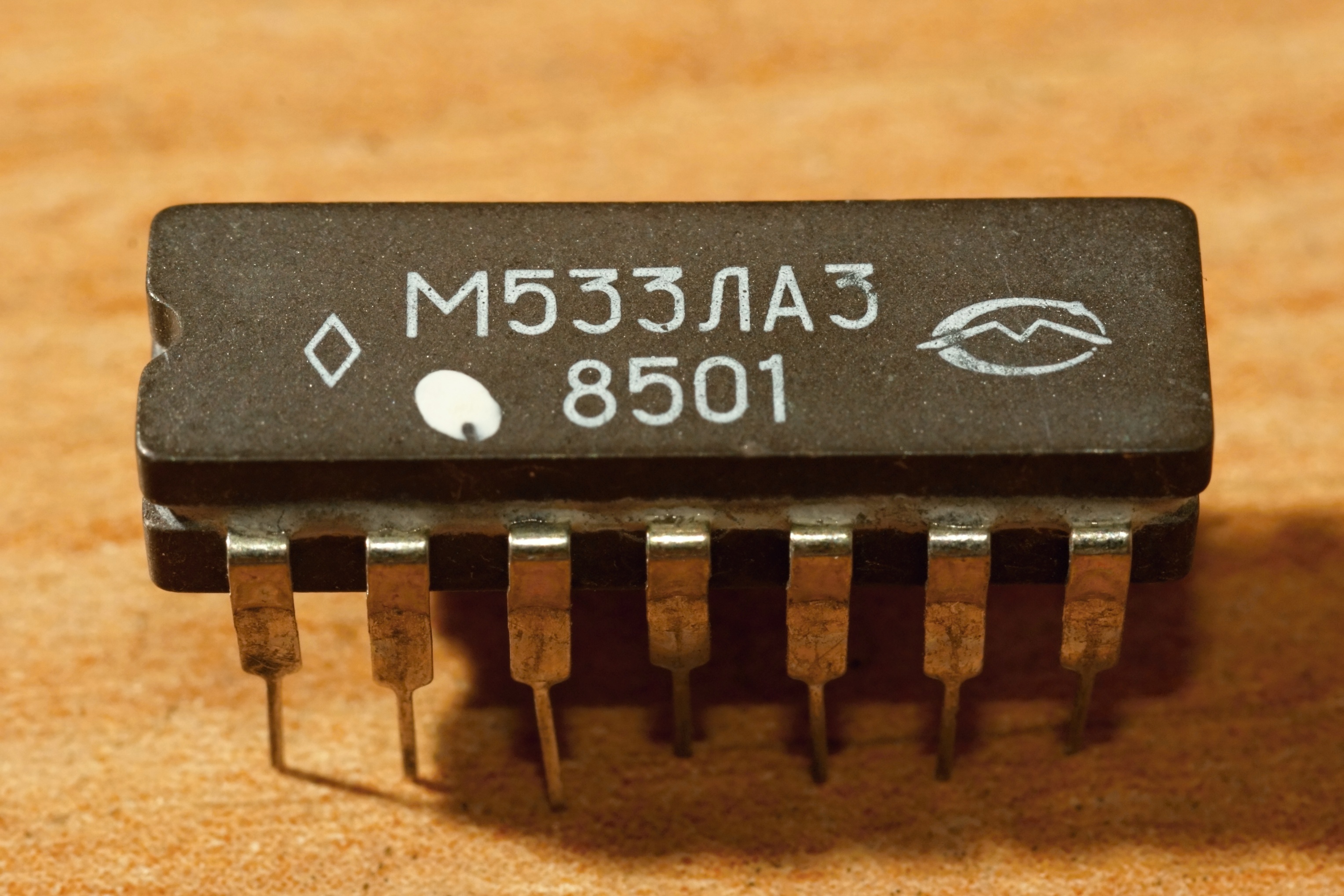

Необычный вариант 533ей серии - в пластмассе! Производитель - "Светлана", Санкт-Петербург.
 |
 (фото Pedro diaz'а) |

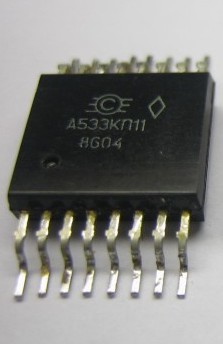

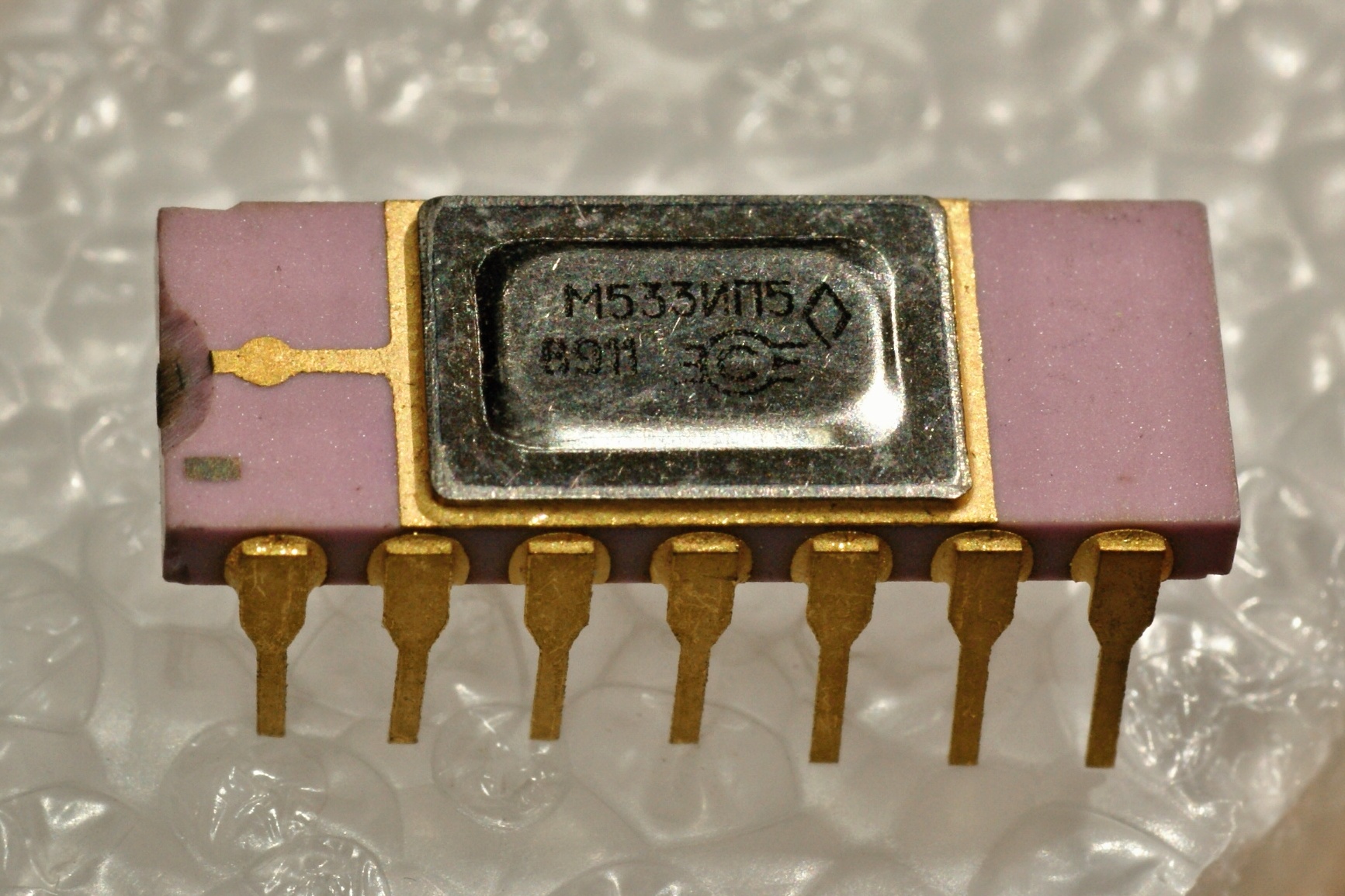

| Вариант, подобный предыдущему,
но в красивой "розовой" керамике.
Производитель - "Светлана" (Санкт-Петербург). |
|

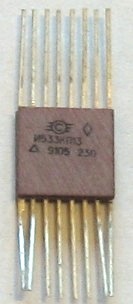

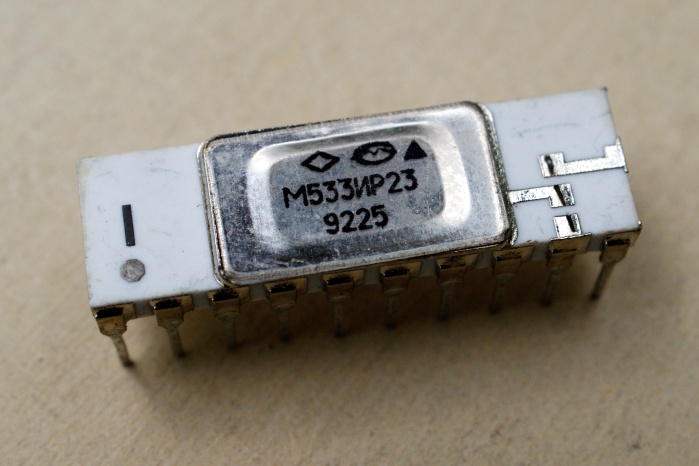

| Удививший меня вариант этой серии - в DIPе
(почему не 555?), причем в разных исполнениях! Производители - "Светлана" (Санкт-Петербург), "Азон" (Баку, Азербайджан) и "Мезон" (г.Кишинев, Молдавия). |
 |
 |
 |
|

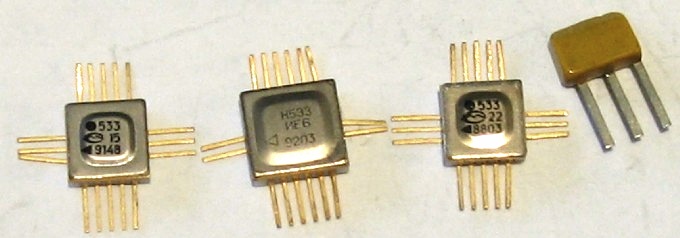

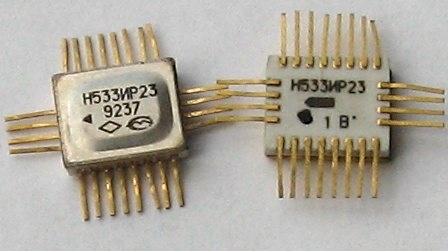

Вот тоже необычный корпус - Н.
| Производители - у первой и третьей микросхем - "Мезон", г.Кишинев
(Молдавия); у второй, скорее всего, "Светлана"
(Санкт-Петербург).
Под номерами скрываются : 15 - Н533ЛН2; 22 - Н533ЛА3. |
 |
|

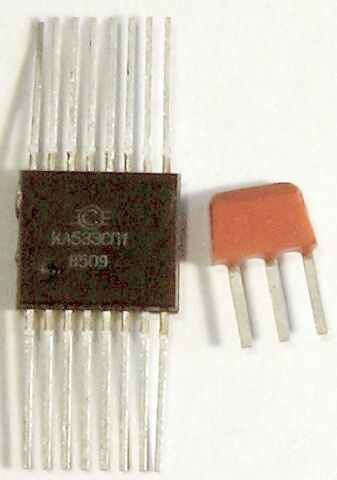

А сейчас эти микросхемы выпускает
"Компания ФОРМ".
Что интересно - нигде об этом нет каких-либо упоминаний, на на сайте, ни в справочниках... |
 |
Источники:
1. Перечень развиваемых серий ИС. Редакция 1978 г.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Каталог интегральных микросхем. Дополнение №2 к базовому Каталогу ИС. Центральное конструкторское бюро. 1987.
5. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
6. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения,
назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
