537ая серия

Статические ОЗУ, КМОП-технология.

Общими свойствами микросхем серии К537 являются: единое напряжение питания 5 В, ТТЛ-уровни входных и выходных сигналов, выходы с тремя состояниями, высокая помехоустойчивость, значительная предельная емкость нагрузки (200...1000 пФ), небольшое энергопотребление, причем при хранении на два-три порядка меньше, чем при обращении, способность сохранять записанную информацию при пониженном до 2...3 В напряжении питания.

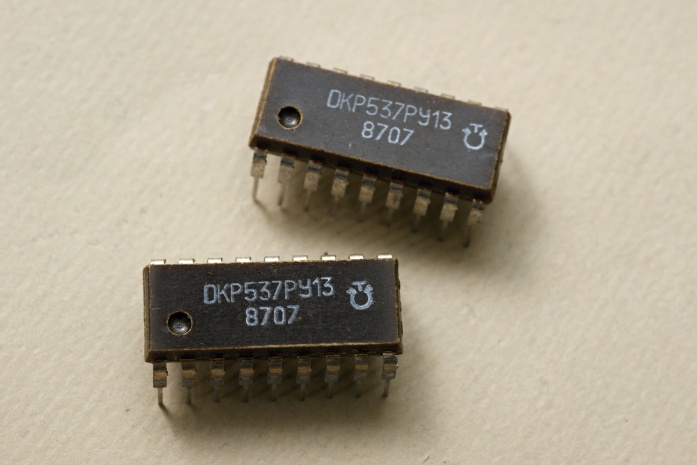

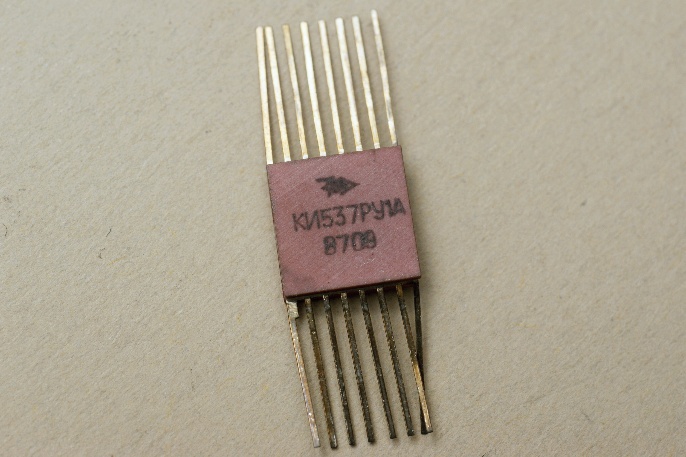

КИ537РУ1А

537РУ1 - статическое ОЗУ на 1 кбит с произвольной выборкой - к большим редкостям не относится. Но вариант в корпусе "И" необычен...

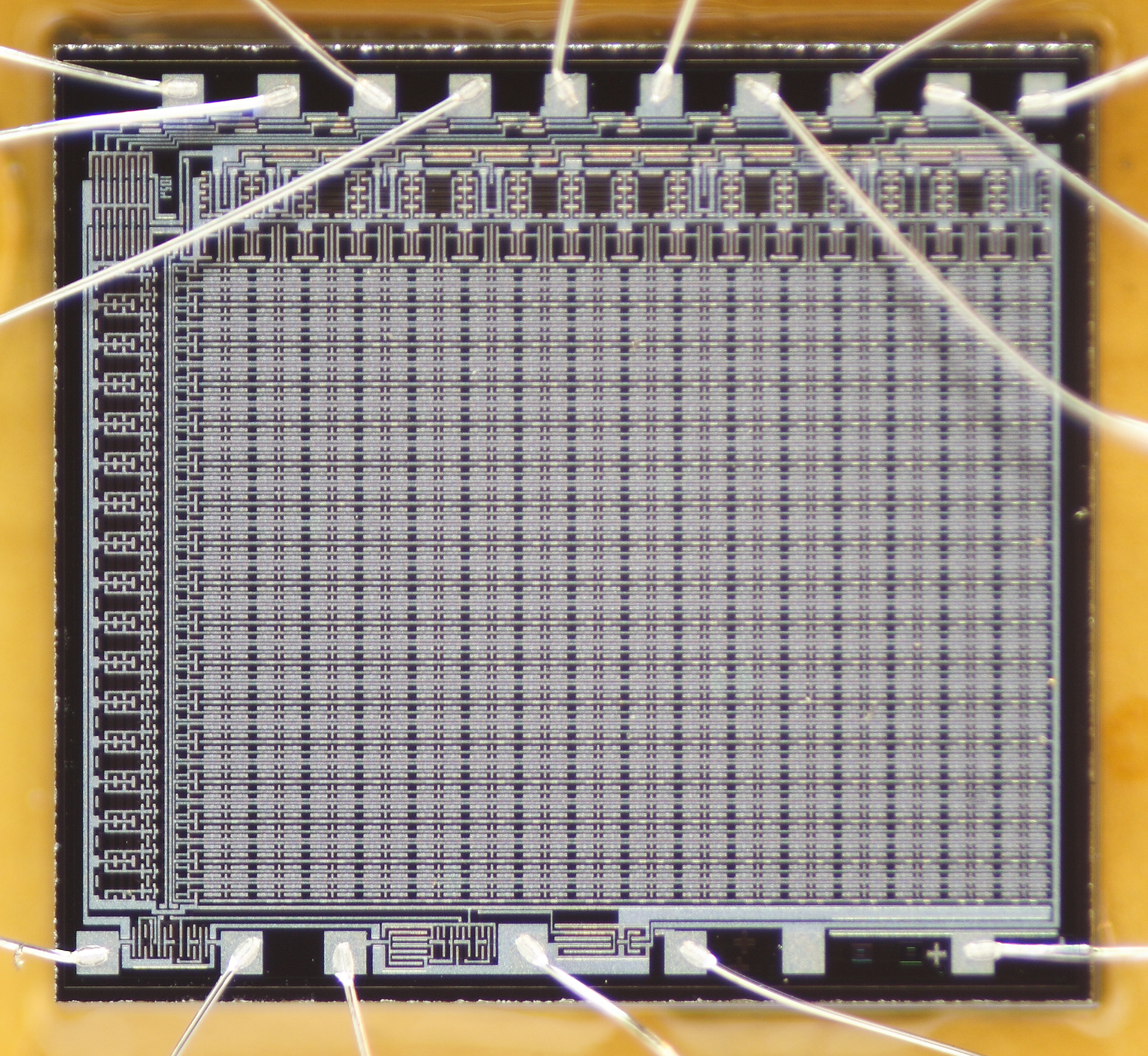

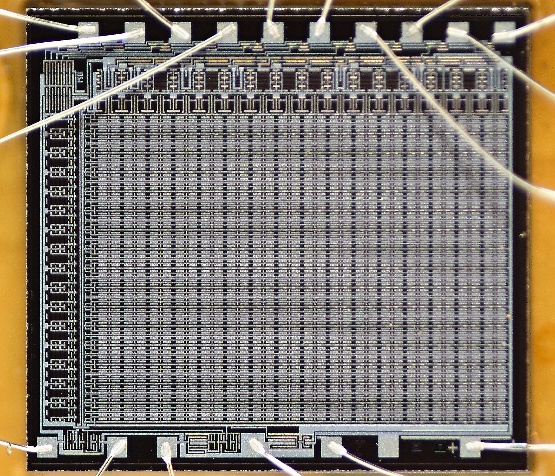

А вот что у неё внутри:


(фото с форума Радиокартинки)

(фото от 1Ж24Б)

КР537РУ1

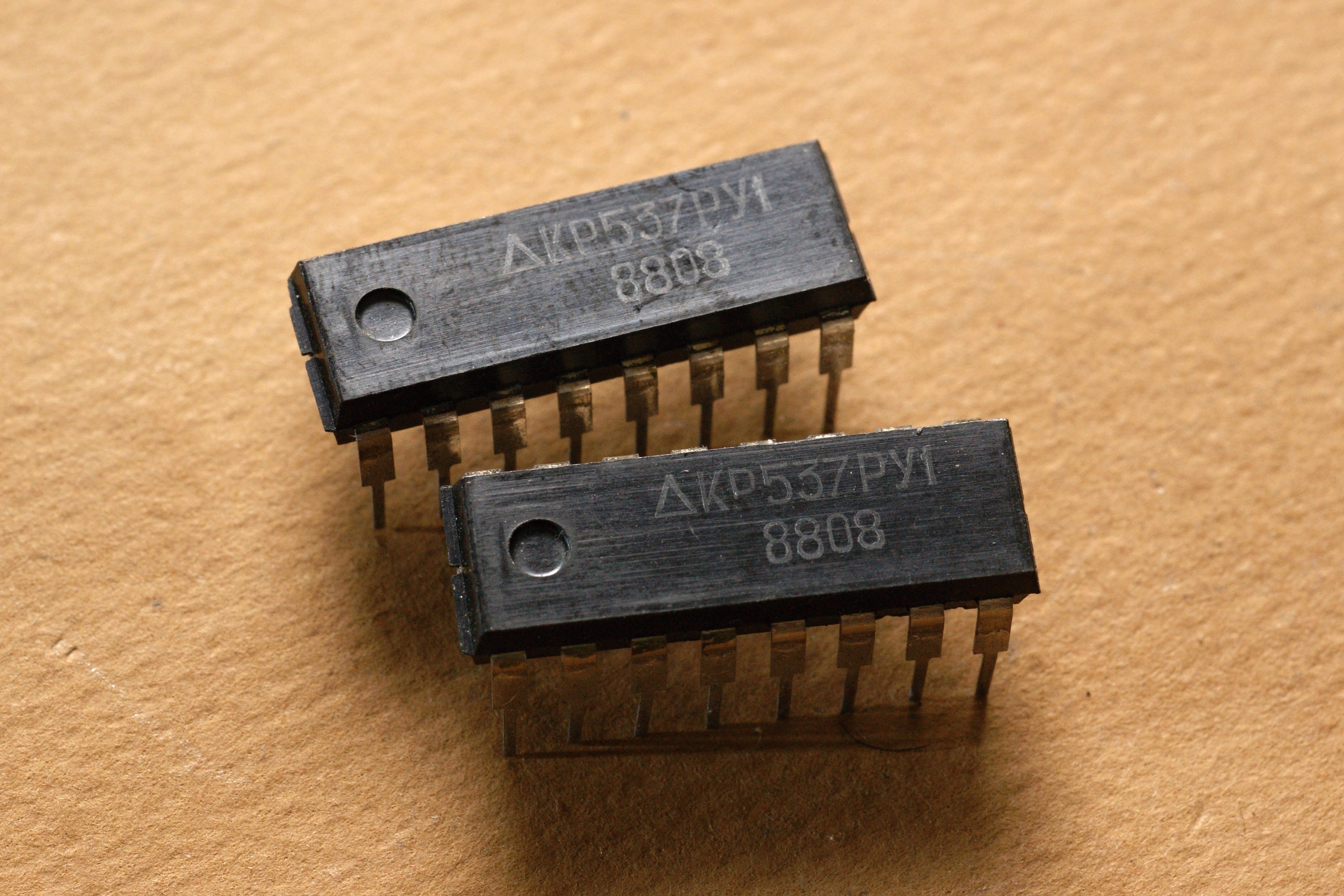

микросхема КР537РУ1

Для меня оказалось удивительным, но такой, казалось бы, самый простой и дешёвый вариант этой микросхемы - крайне редок!

Данные из отраслевого каталога на неё. Интересно, что такое исполнение, судя по всему, не разбраковывалось на группы по быстродействию. И знак завода не проставлен...

Н537РУ2

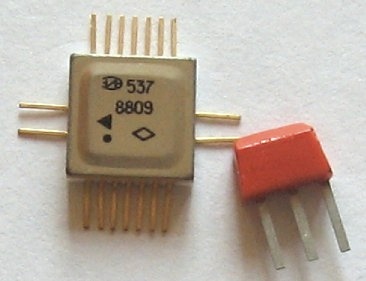

Вот необычный вариант микросхемы К537РУ2. Ни в одном справочнике микросхемы в таком корпусе нет!

А537РУ10, КА537РУ10

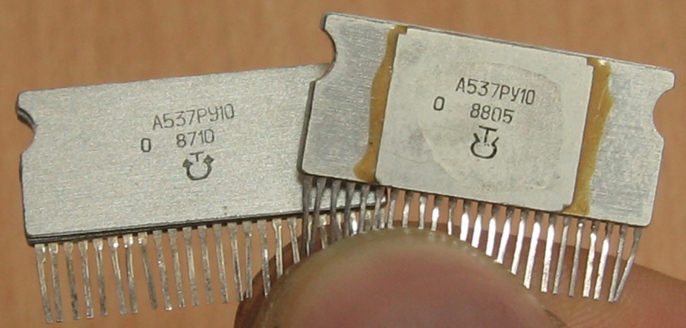

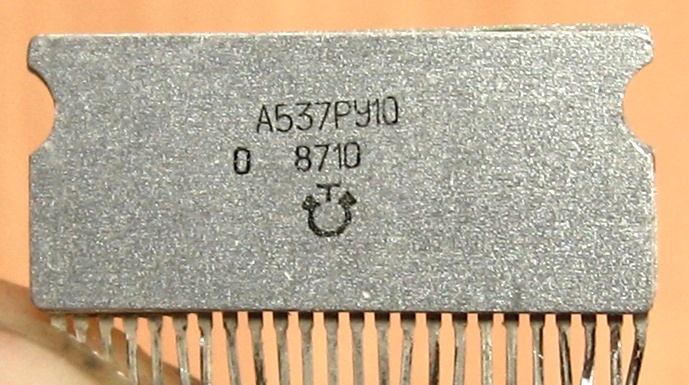

Широко применялась КР537РУ10, 2к х 8, в DIP-24 корпусе. А вот довольно необычный для отечественной техники корпус типа "А". Такой вариант использовался в сменном модуле оперативной памяти микрокомпьютера "Электроника МК-90".

Производители - минские "Транзистор" и "Интеграл".

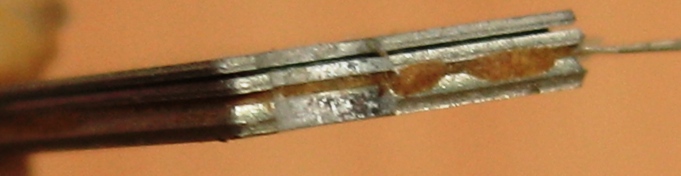

Причем этим микросхемы имели разное исполнение корпуса, с центральным "пьедесталом" и без.

Что интересно - общепромышленный вариант, КА537РУ10, корпусирован совсем по-другому, в пластмассу; заводской паспорт от него.

К537РУ161

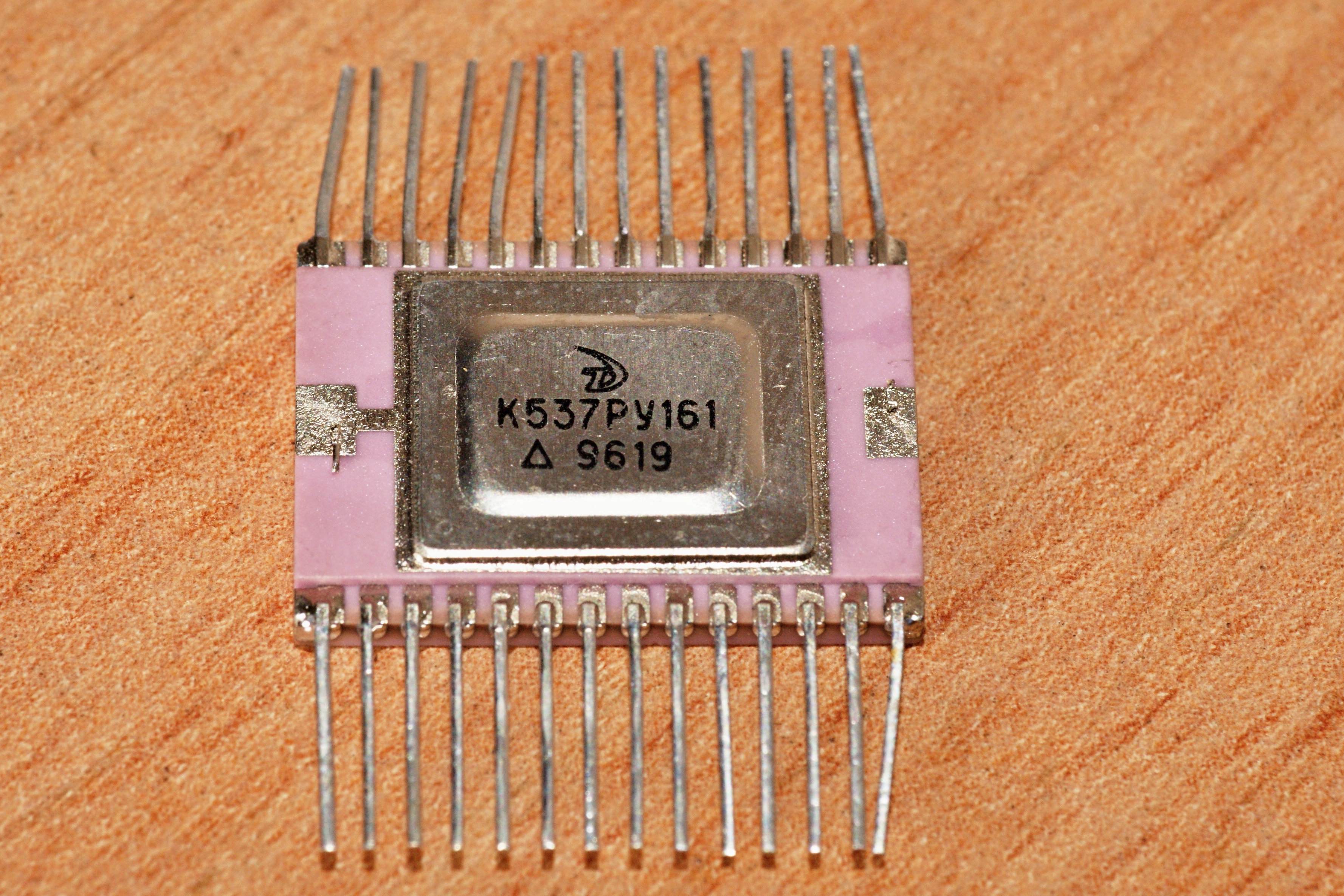

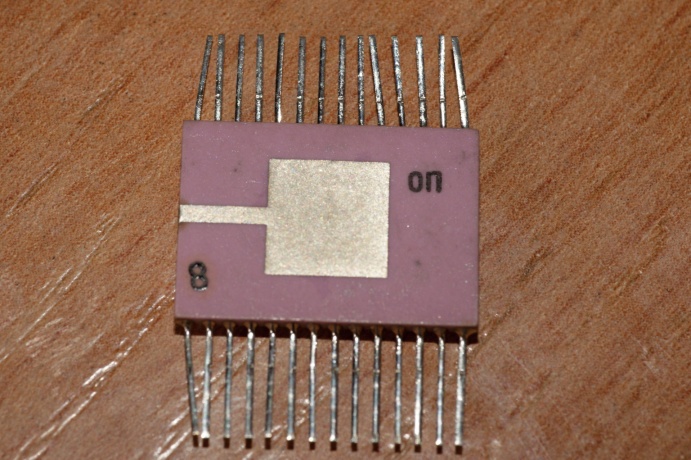

Интересный образец из межвременья 90-х. Вариант РУ161 не упоминается ни в каких справочниках, можно только предположить, что это "половинка" 537РУ16. т.е. ОЗУ 4К х 8. Выпущен он опытным производством зеленоградского "Ангстрема".
