К53-28

Обычно оксидно-полупроводниковые конденсаторы К53-28 и сами-то по себе вызывают живой интерес, у них достаточно необычная конструкция, с запараллеленными выводами. Кажется, что в одном корпусе находятся два конденсатора, но на самом деле такое исполнение выбрано, чтобы снизить индуктивность и расширить частотный диапазон. Но это ещё мелочи :))

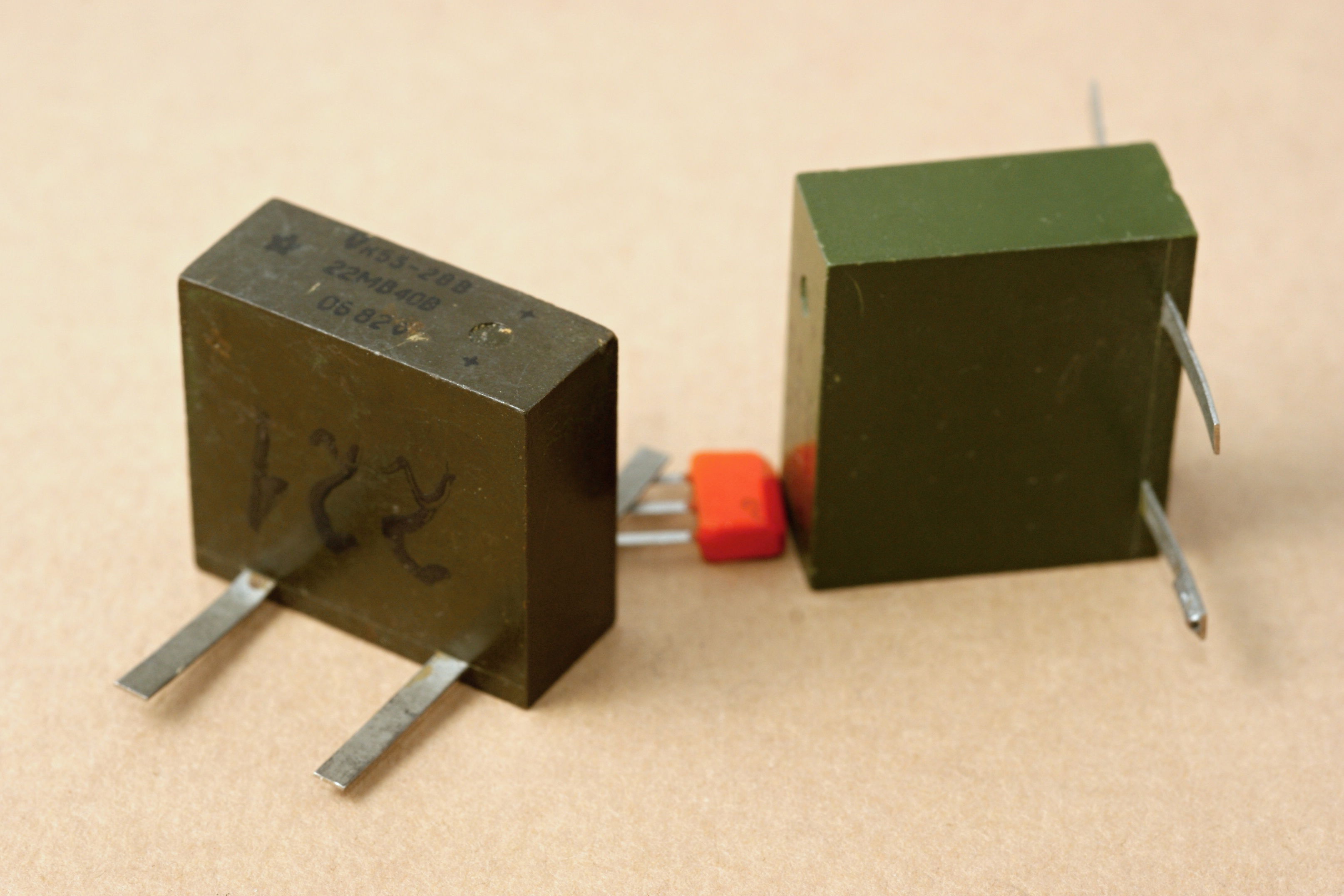

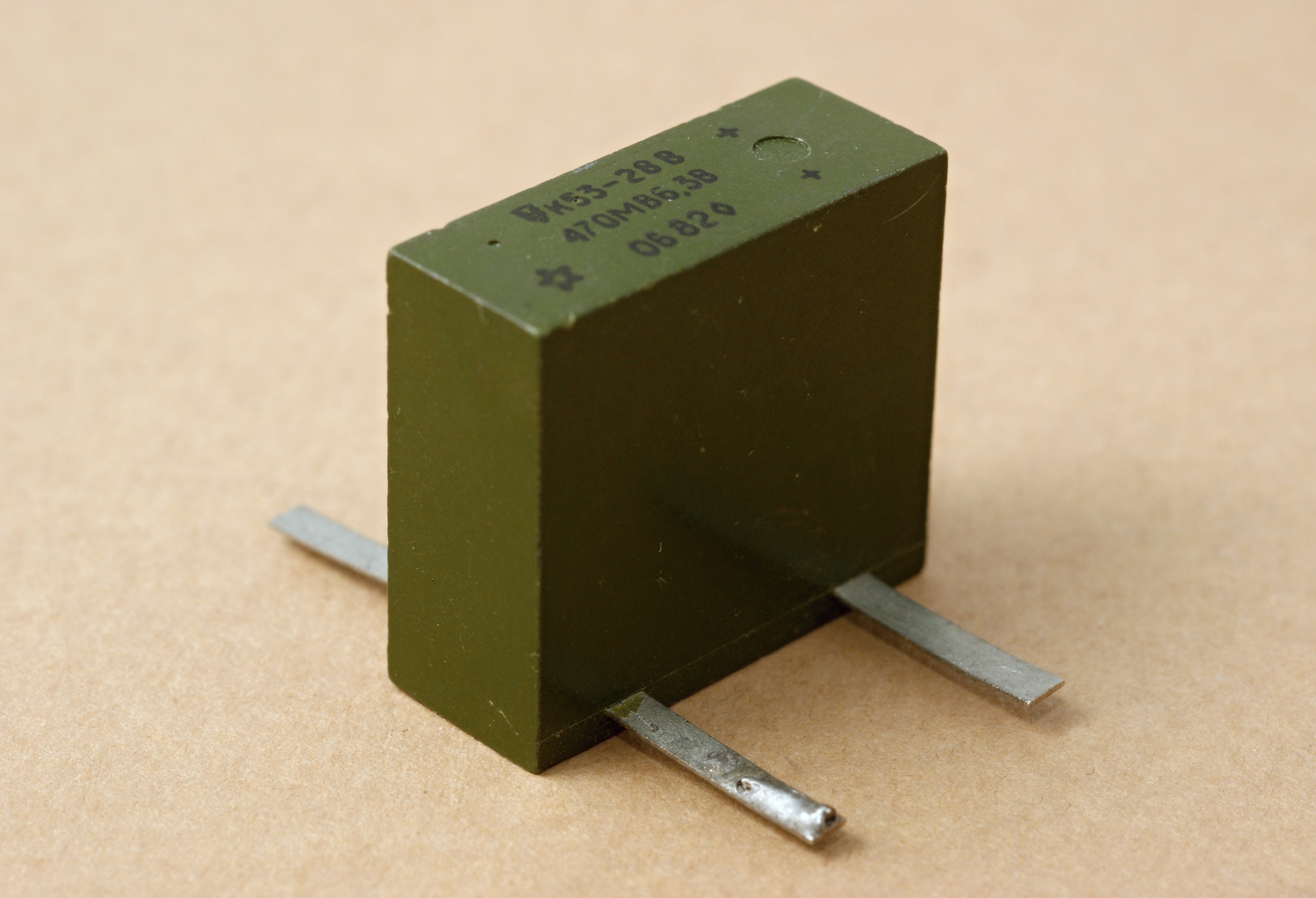

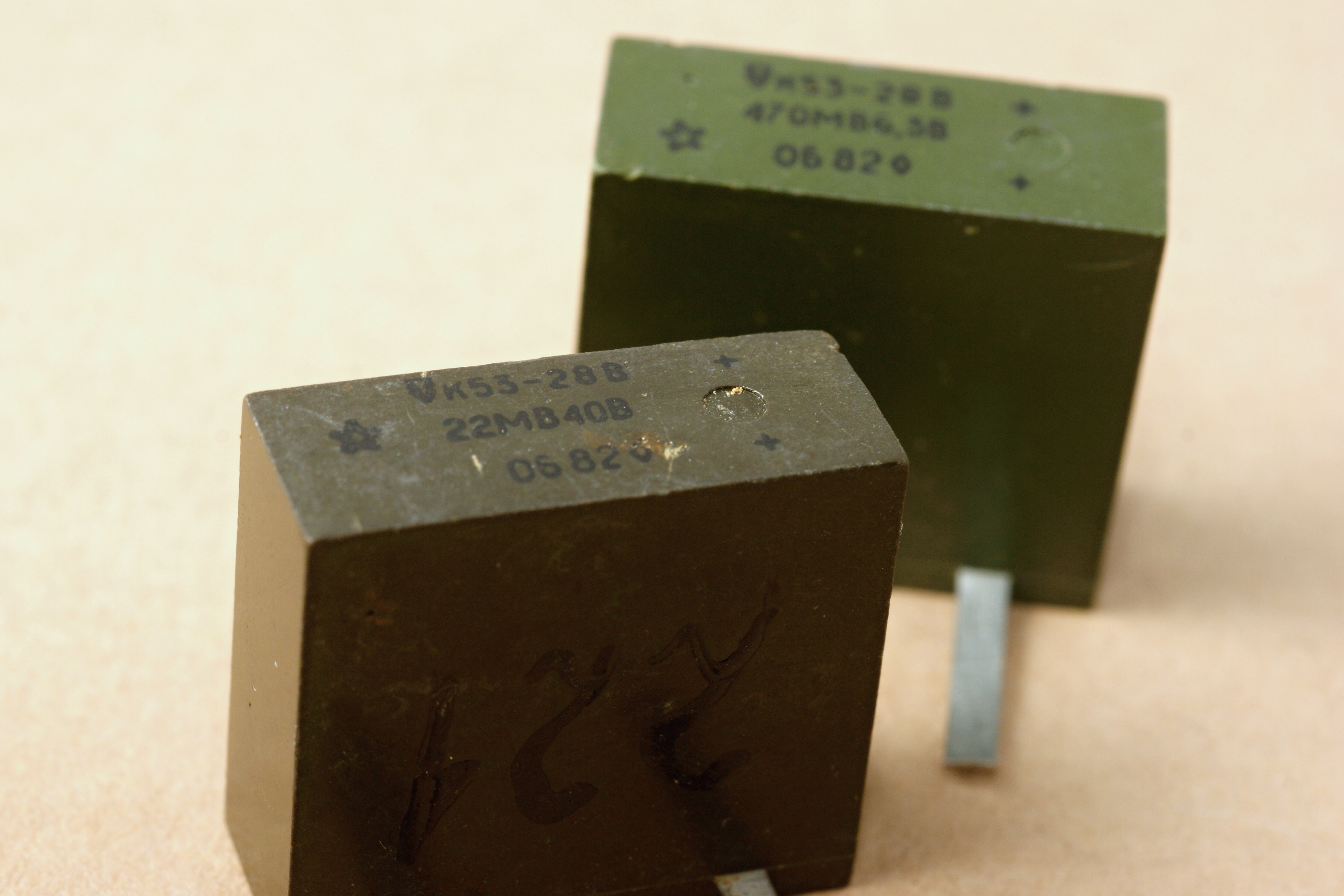

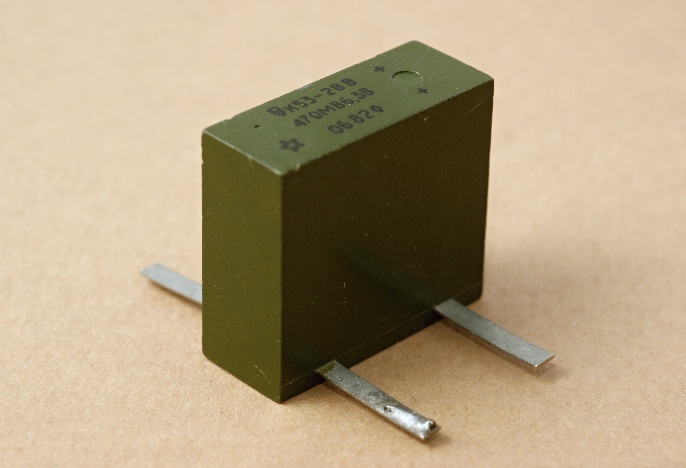

А вот "исполнение 2", вертикального расположения, настолько непохоже на "обычные" К53-28, что трудно поверить в то, что это один и тот же тип. В таком варианте корпусируют конденсаторы больших номиналов и/или напряжений. Видимо, размеры становятся слишком велики для "лежачего" исполнения.

Данные из отраслевого каталога на них, в версиях 1982 и 1987 года. При этом в более ранней версии конденсаторов вертикального исполнения ещё не числится.

Самое примечательное в нём, конечно - редкость :)) Я вообще думал они только в справочниках и бывают :)))

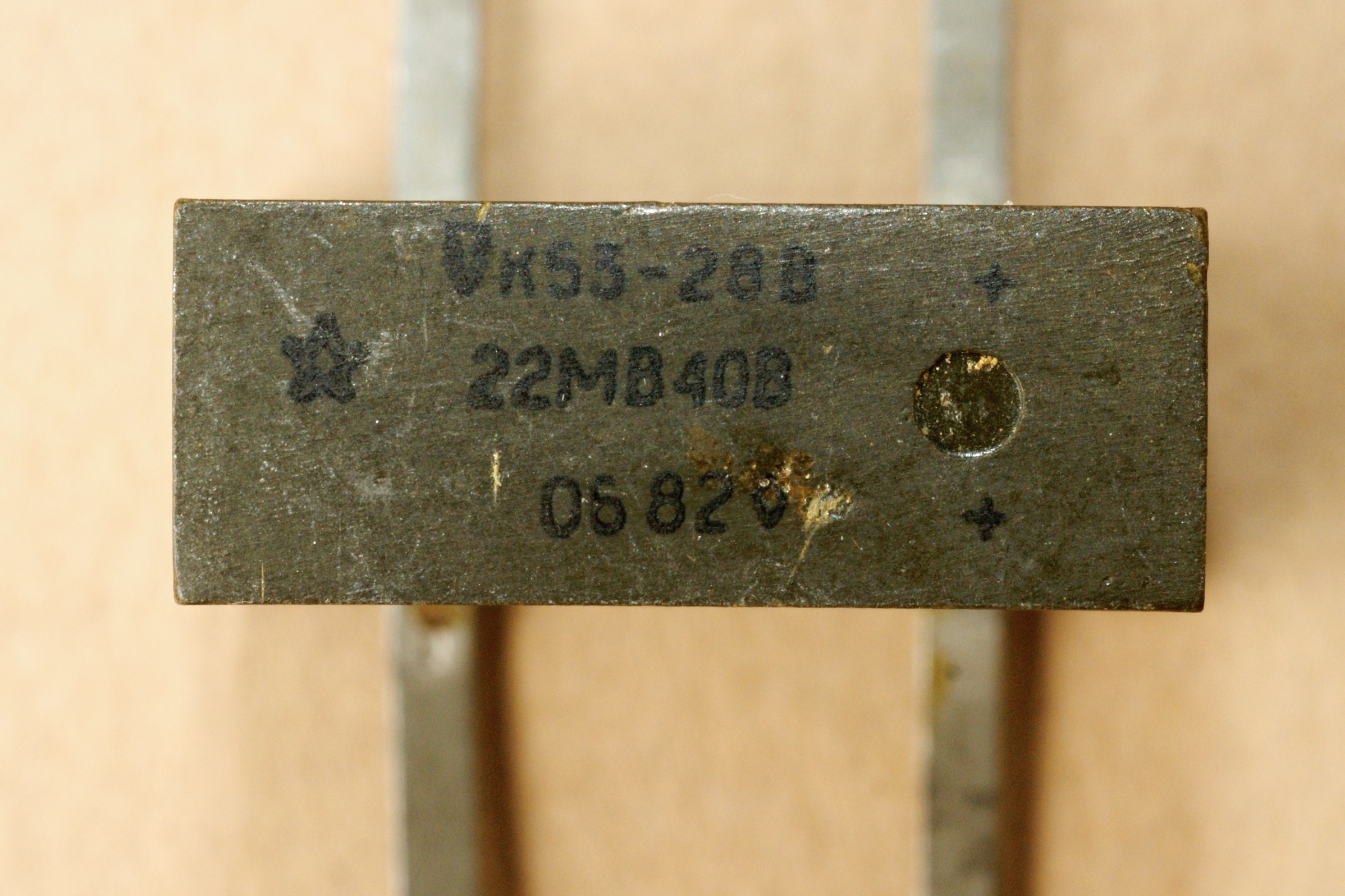

Производитель - питерский НИИ "Гириконд". Как правило, институт занимался разработкой конденсаторов, а после завершения опытного этапа производство передавали на серийные заводы. Если учесть это, а также их редкость и раннюю дату выпуска (1982 год), то вполне вероятно, что такой вариант на этом этапе и остановился...

Источники:

1. Конденсаторы. Справочник. Том II. Конденсаторы постоянной емкости. ВНИИ "Электронстандарт", 1973.
2. Справочник по электрическим конденсаторам / М.Н. Дьяконов, В.И. Карабанов, В.И. Пресняков и др.; Под общ. ред. И. И. Четверткова и В. Ф. Смирнова. - М.: Радио и связь, 1983.
3. Горячева Г.А., Добромыслов Е.Р. Конденсаторы: Справочник.- М.: Радио и связь, 1984 (Массовая радиобиблиотека. Вып. 1079).
4. Электрические конденсаторы и конденсаторные установки: Справочник / В.П. Берзин, Б.Ю. Геликман, М.Н. Гураевский и др.; Под ред. Г.С. Кучинского.- М.: Энергоатомиздат, 1987.
5. Конденсаторы. Группы 6154, 6161, 6181, 6271. Сборник справочных листов. РМ 11 0285.2-87. Издание официальное. ВНИИ "Электронстандарт", 1988.
6. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
