К53-6

Вот еще один редкий танталовый оксидный конденсатор. Необычность его в том, что он исходно предполагался к использованию совместно с этажерочными микромодулями.

При разработке конструкции микромодулей и микроэлементов учитывалось, что не все типы радиодеталей, необходимых для создания радиоэлектронной аппаратуры, могут быть размещены на микроплатах. Поэтому одновременно с конструкцией микромодулей и микроэлементов была определена конструкция элементов в микромодульном исполнении. Элементы в микромодульном исполнении изготавливались с габаритными размерами, равными или кратными размерам микромодуля с учетом необходимого зазора между микромодулями (11, 23 и 35 мм). Высота элементов в микромодульном исполнении не должна была превышать максимальной высоты микромодулей.

К таковым элементам относился танталовый конденсатор КОПП, и его дальнейшее развитие - К53-6.

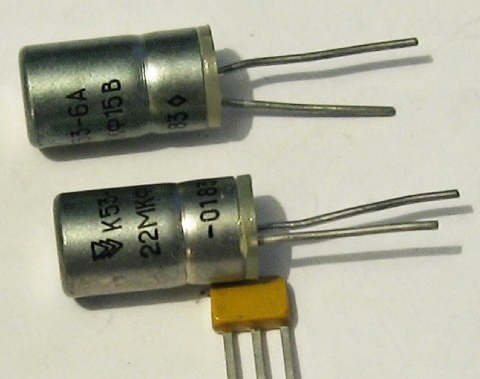

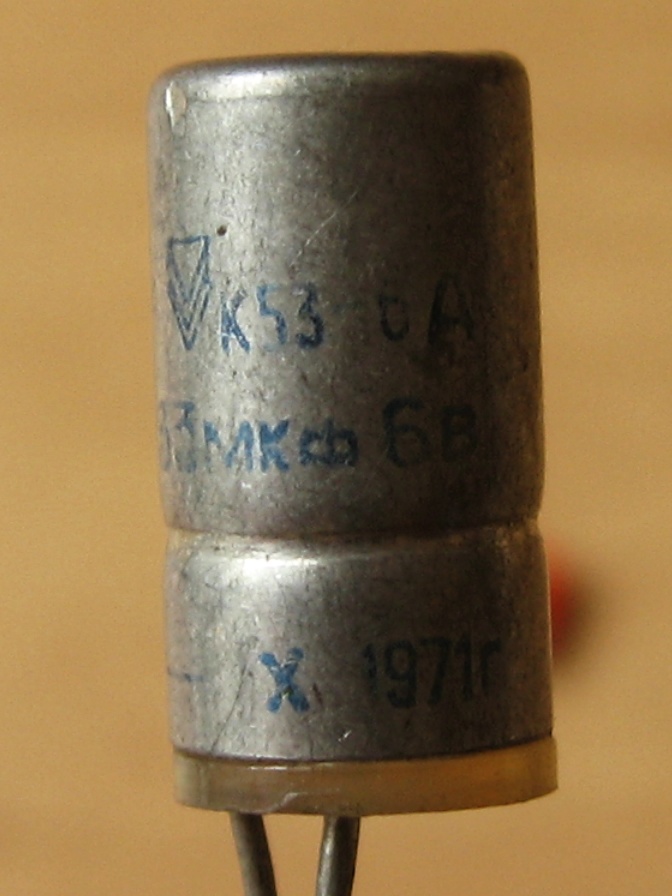

Позднее появился К53-6А, который, полагаю, был результатом модернизации исходного К53-6. Впрочем, разница между ними пока не известна.

Производитель - НИИ "Гириконд", г.Санкт-Петербург.

Справочный лист на него и данные из отраслевого каталога.

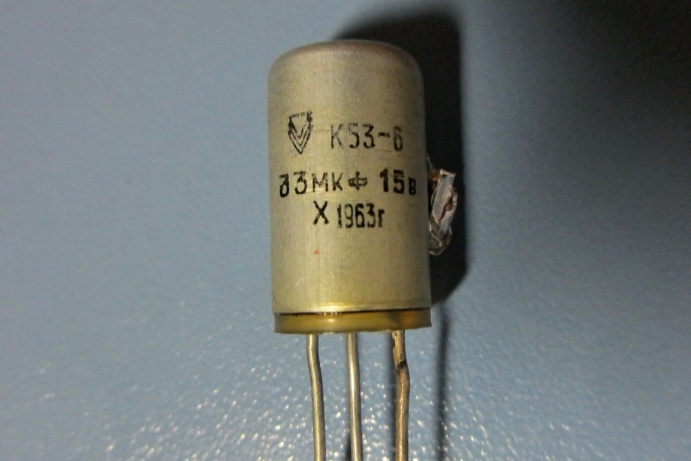

(фото с форума "Портативного ретрорадио")

Источники:

1. Конструирование микромодульной аппаратуры / под ред. Н.А. Барканова. - М. : Сов. радио, 1968.
2. Основы микроэлектроники и технологии производства микросхем (Учебное пособие). Московский институт электронной техники. 1971.
3. Конденсаторы. Справочник. Том II. Конденсаторы постоянной емкости. ВНИИ "Электронстандарт", 1973.
4. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
5. Горячева Г.А., Добромыслов Е.Р. Конденсаторы: Справочник.- М.: Радио и связь, 1984 (Массовая радиобиблиотека. Вып. 1079).
6. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
