542ая серия

В составе серии несколько наборов диодов различной схемы. Как я понимаю, это улучшенные варианты 142НДхх.

Производитель - "Тор" (г.Томилино), ныне Томилинский электронный завод (НПП "ТЭЗ").

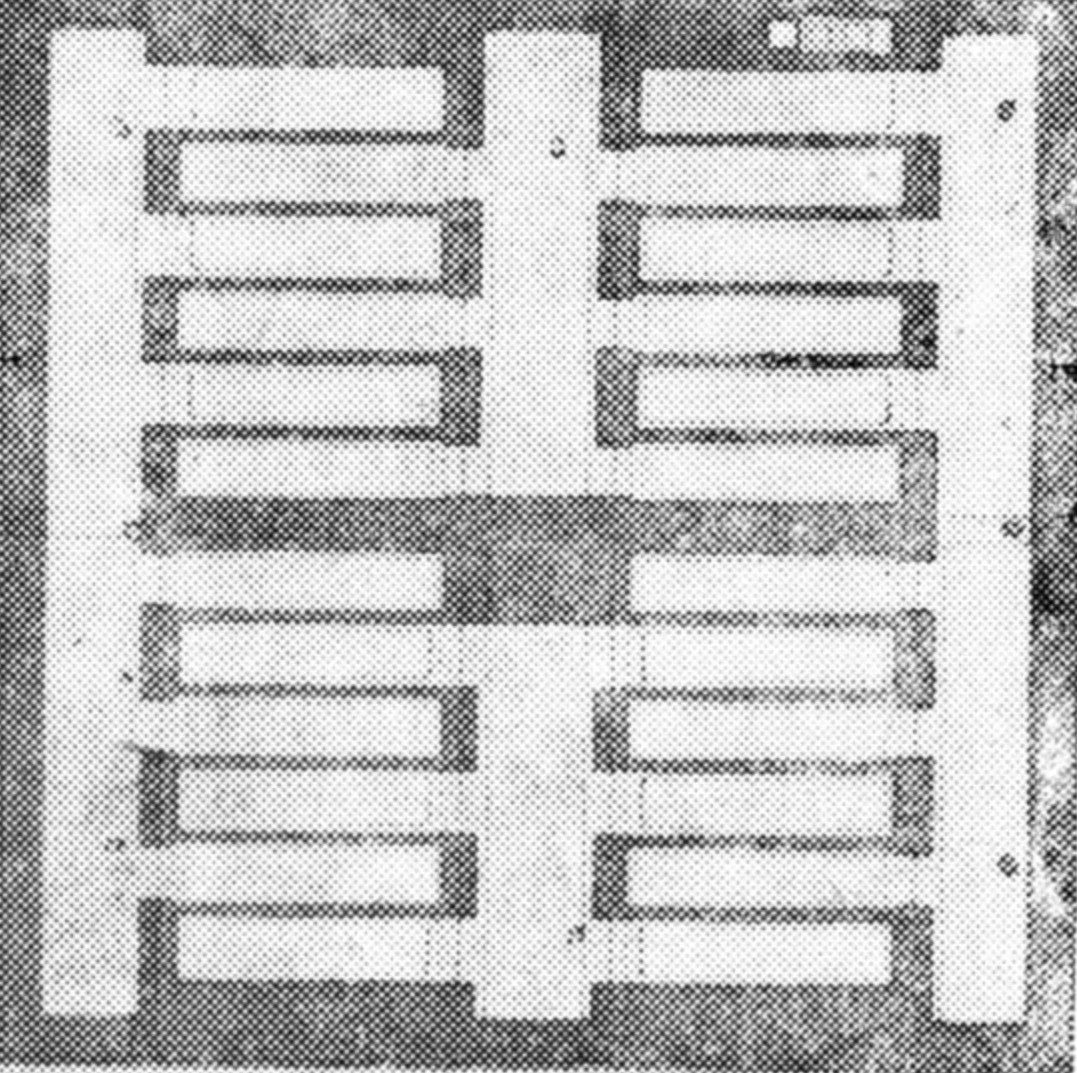

   Все они выполнены по полупроводниковой технологии в базовом кристалле размером 2,2x2,2 мм. В таком кристалле все диоды изолированы друг от друга и от подложки диэлектрическим слоем SiO2. Сопротивление изоляции между отдельными элементами составляет 5 МОм и более.

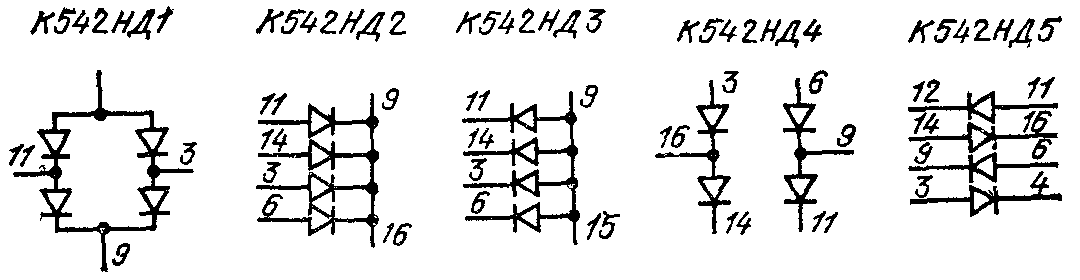

   Различаются микросхемы этой серии только соединениями диодов, выполненных с помощью индивидуального фотошаблона.

Электрические параметры

Прямое падение напряжения 1,2 В
Обратный ток не более 100 мкА
Сопротивление изоляции 0,5 МОм
Максимально допустимое обратное напряжение 50 В
Максимально допустимый средний прямой ток
на частоте 50 кГц 500 мА
100 кГц 250 мА

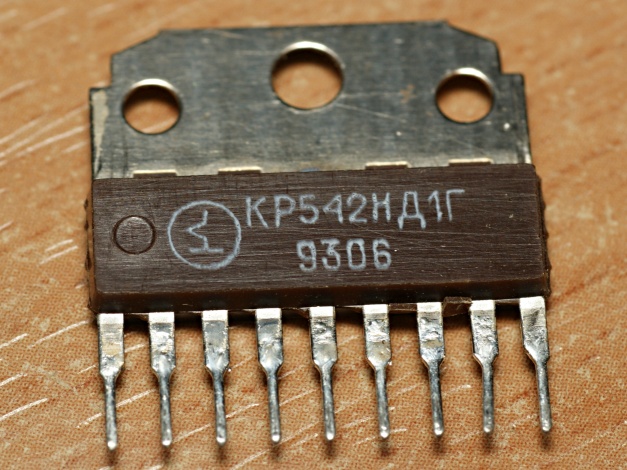

Микросхемы в керамических планарных корпусах, К542НД1...К542НД5 довольно известны. А вот в пластике - большая редкость:

Источники:

1. Полянин К.П. Полупроводниковые интегральные микросхемы электропитания аппаратуры. - ЭТвА/ Под ред. Ю.И. Конева. - М.: Сов. радио, 1978, вып. 10.
2. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
5. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 1. - М.:Радиософт, 2001.
