Серия базовых матричных кристаллов небольшой сложности
(до 3000 вентилей) по КМОП технологии,
разработанная и выпускаемая в середине 1990-х годов
Научно-производственным комплексом
"Технологический центр" при Московском институте электронной техники.
К особенностям серии можно отнести ограниченную библиотеку элементов
(47 ячеек) и разногабаритные ячейки в поле БМК.

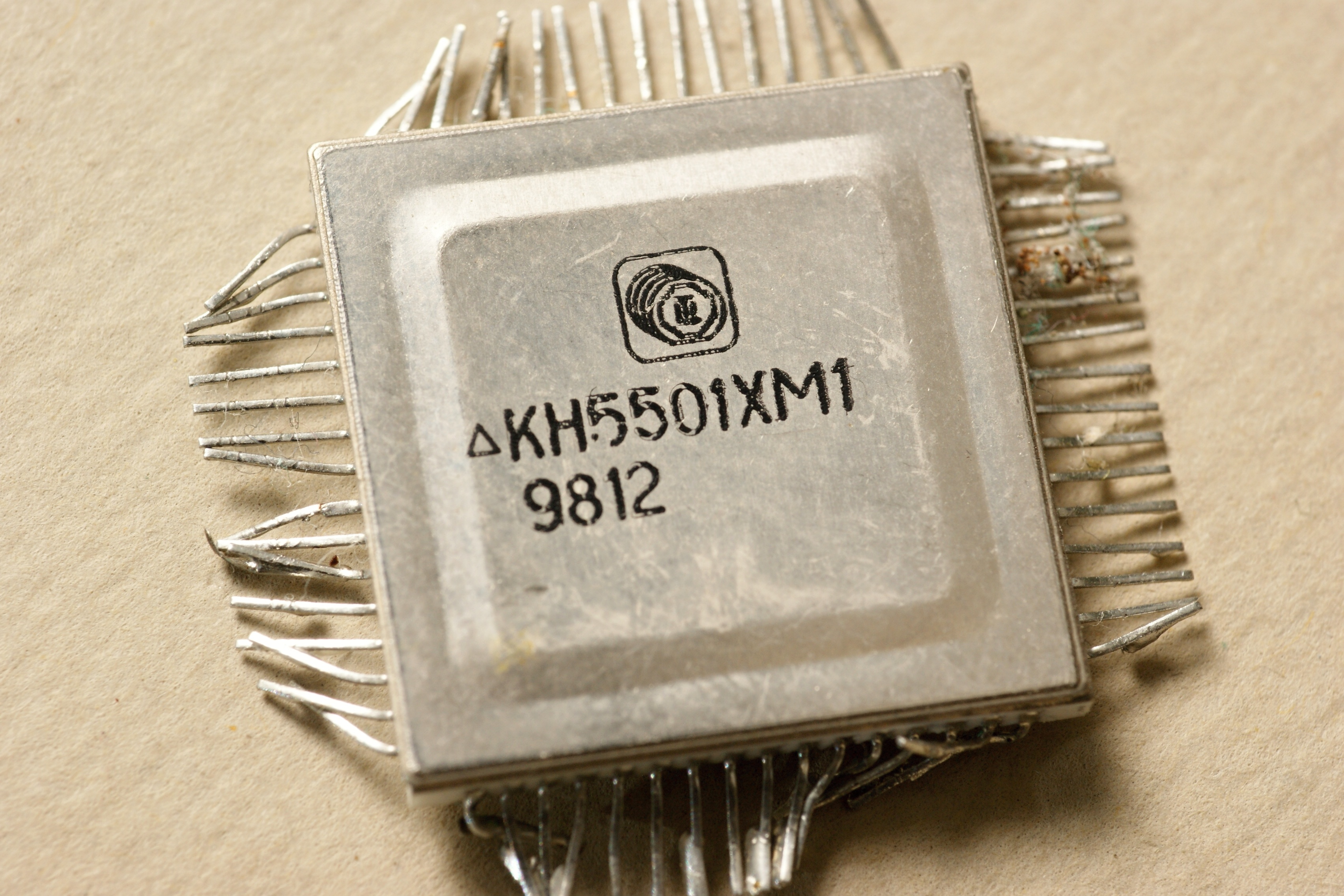

Первый базовый матричный кристалл из этой серии,
ныне весьма редкий.
Информация по нему отрывочна и крайне
скудна. Он имеет 3036 условных вентилей в матрице и предельное быстродействие 15 МГц.
И пока это всё...

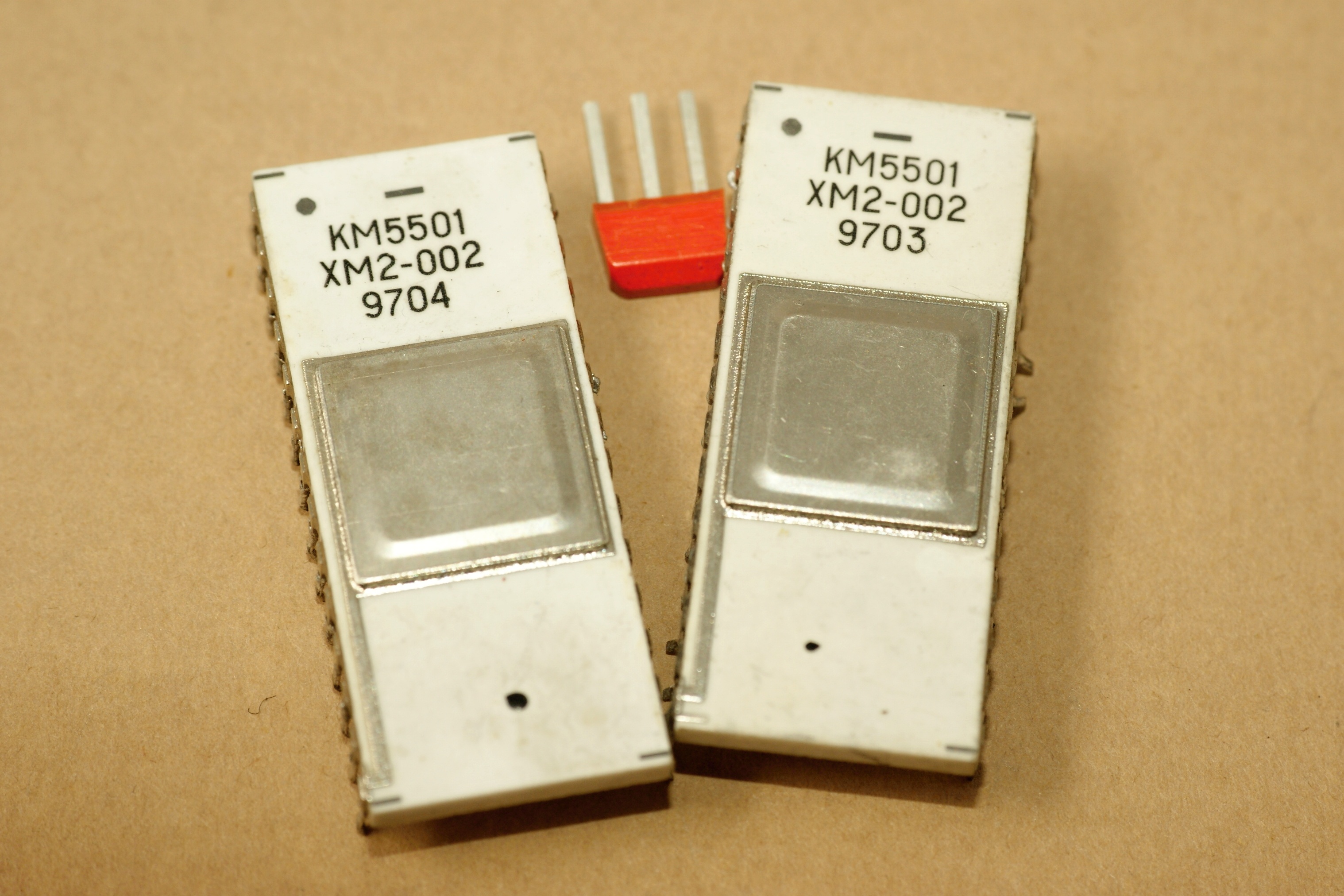

Самый массовый базовый матричный кристалл из этой серии,
разработка 1994 года.
Имеет 1180 условных вентилей в матрице и предельное быстродействие 15 МГц.
Кристалл КМ5501ХМ2 изготовлен по базовой КМОП технологии с поликремниевыми затворами
по проектным нормам 2,5 мкм, с использованием одного слоя металлизации,
карманов p-типа и процесса ионной имплантации. Кристалл БМК имеет размер
4,5х4,5 мм2 и состоит из ядра и периферийной области.
Ядро БМК состоит из 15 столбцов базовых ячеек и каналов трассировки,
расположенных как между столбцами так и по периметру ядра.
Каждая ячейка содержит 12 транзисторов: 6 - р-канальных и 6 - n-канальных
МОП транзисторов. Всего ядро содержит 386 базовых ячеек.
Периферийная область кристалла БМК включает контактные площадки и
магистральные ячейки. Контактных площадок 42, из них две отведены для земли
и питания, а остальные обеспечивают функции вход-выход
разработанного кристалла. В соответствии с контактными площадками
40 магистральных ячеек обеспечивают связь между ядром, реализующим функцию,
и вход-выходом внешней аппаратуры. Каждая магистральная ячейка содержит
6 транзисторов, 2 диода и резистор.

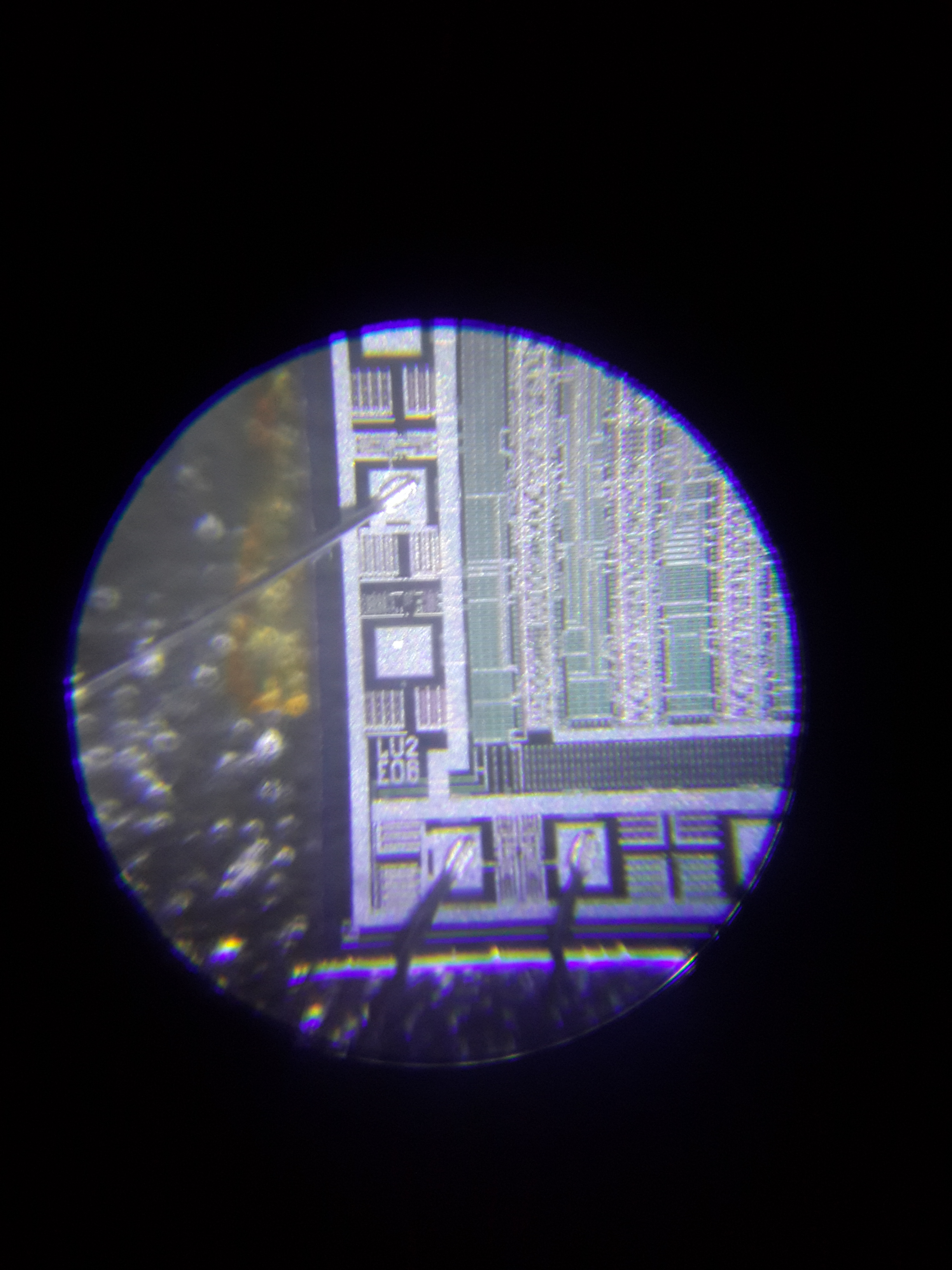

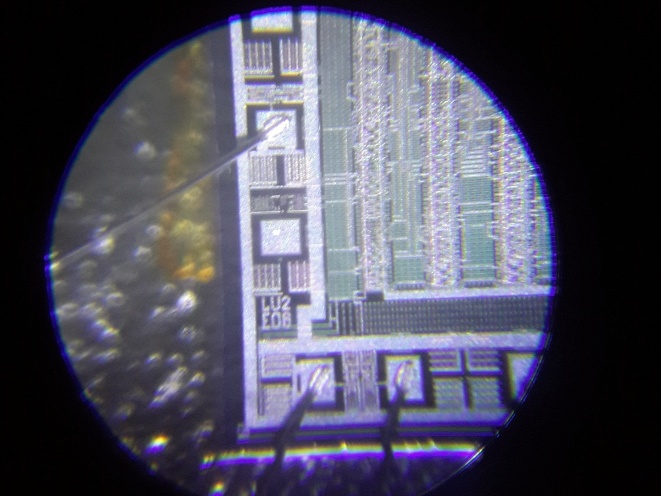

(фото Дмитрия aka KALDYH)

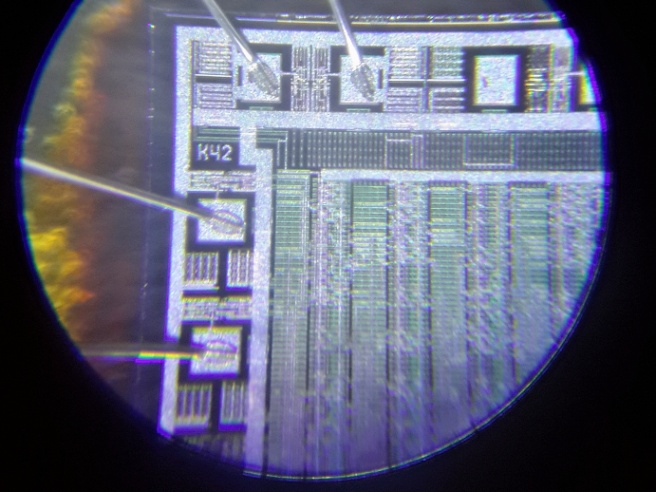

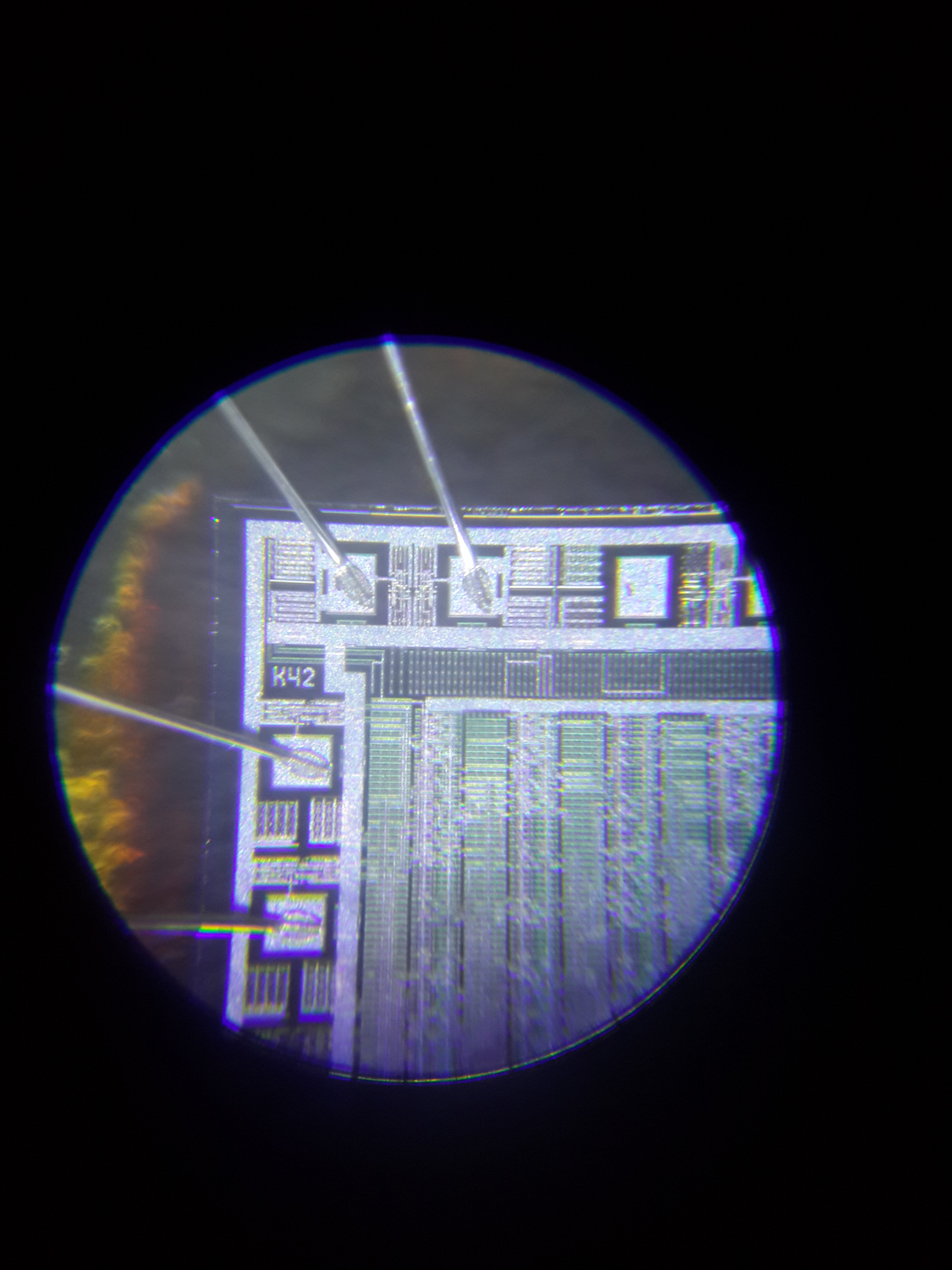

(фото Дмитрия aka KALDYH)

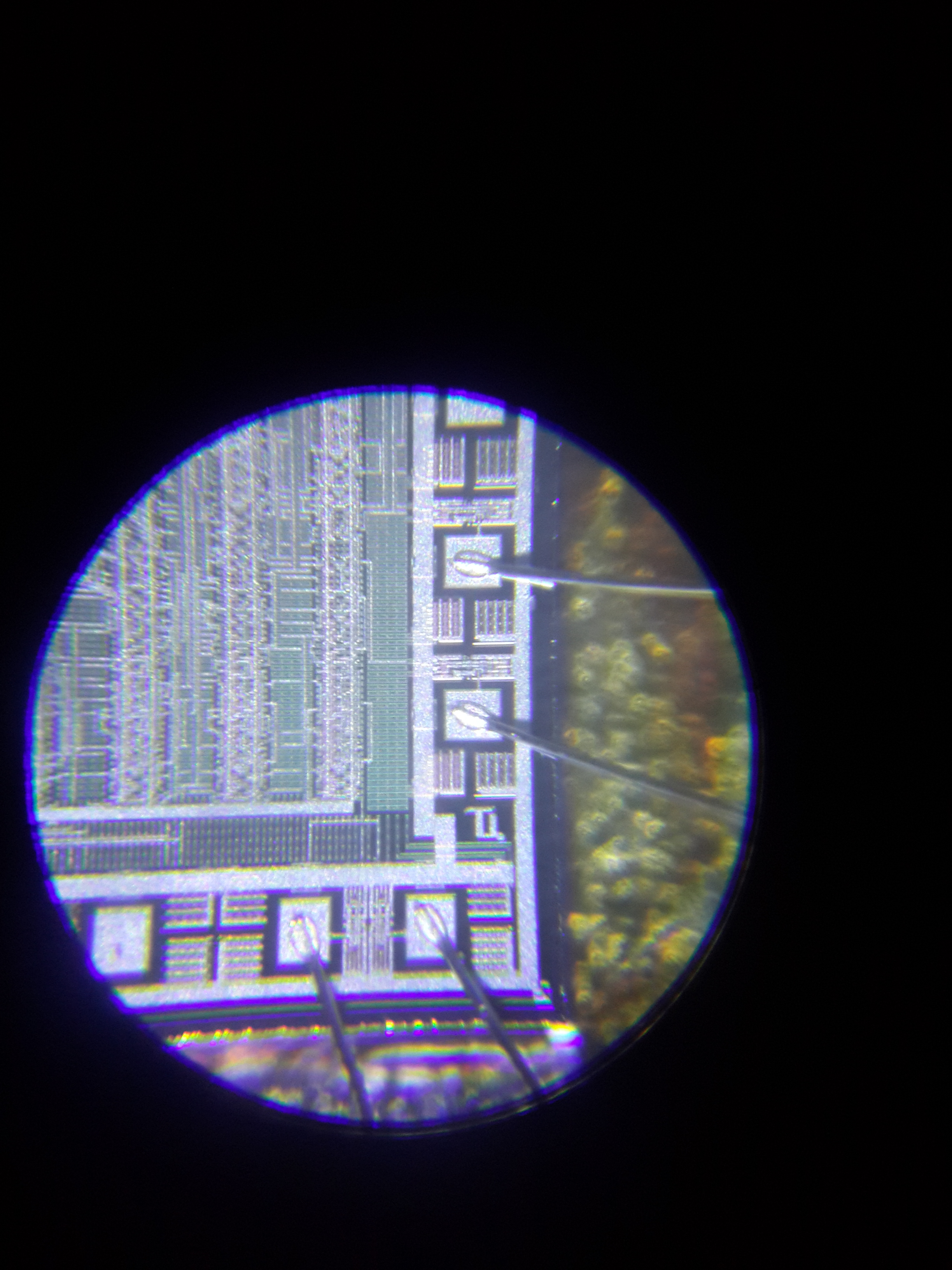

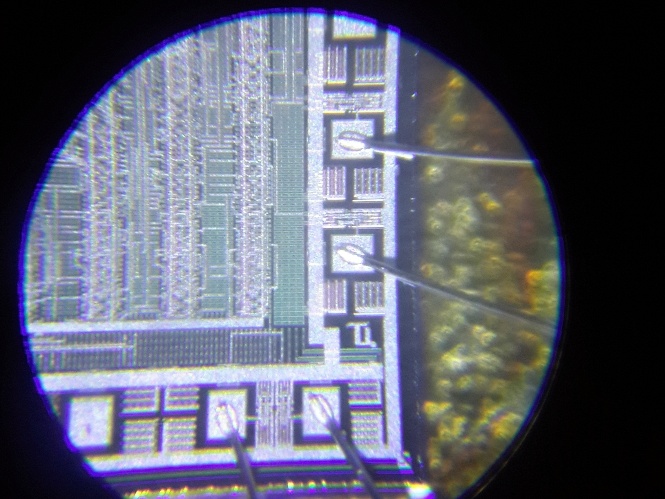

(фото Дмитрия aka KALDYH)
Источники:
1. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
2. Чье Ен Ун. Электроника. Цифровые элементы и устройства: Учеб. пособ. - Хабаровск: Изд-во Хабар. гос. техн. ун-та, 2002.
