5518ая серия

Сколь-нибудь подробной информации по этой серии у меня нет. Известны две микросхемы, обе - супервизоры питания, копии зарубежных. Одна от минского "Интеграла", вторая от воронежского СКТБ ЭС.

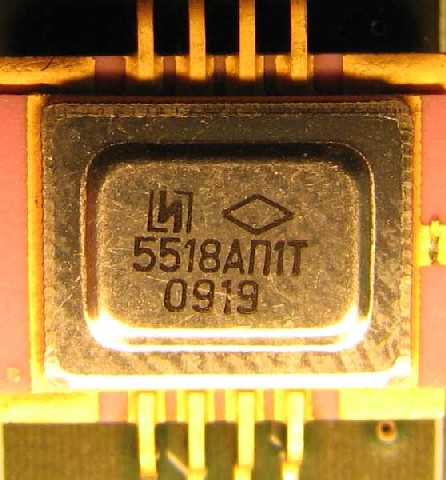

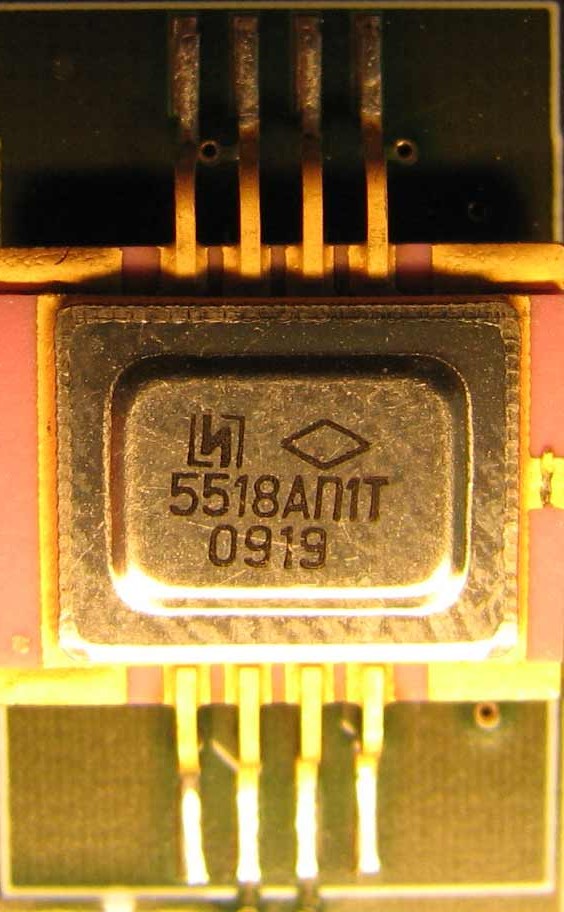

5518АП1Т

Супервизор питания, отечественный военный аналог ADM705AR, ОКР "Калининец-1" (кстати, на сайте самого "Интеграла" её прототип указан ошибочно, там пишут AD705, пропустили букву, ну бывает :))).

Напряжение питания от 1,2 до 5,5 В; диапазон рабочих температур -60 ... +125°С.

Выполняемые функции:
Формирование сигнала сброса по фиксированному уровню напряжения питания
Формирование сигнала сброса от внешней кнопки
Формирование сигнала состояния WatchDog
Прерывание по аварии первичного источника питания

Справочный лист от производителя.
