Микросхемы ОЗУ, в основном динамические. Одна из наиболее массовых и популярных серий памяти.
| 565РУ1 | 565РУ3 | 565РУ7 | 565РУ11 | 565РУ14 | 565РУ15 |
| КЕ565РУ1 | 565РУ7 ПМ | 565РУ155 |
 |
 (фото с форума Портативное ретрорадио) |

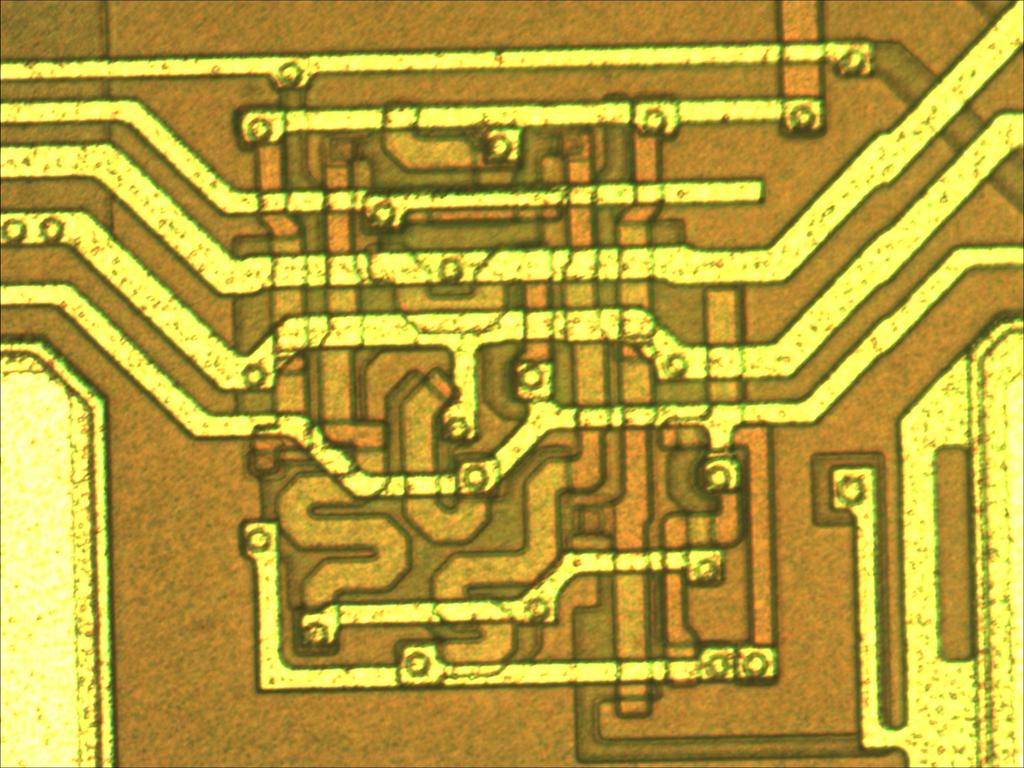

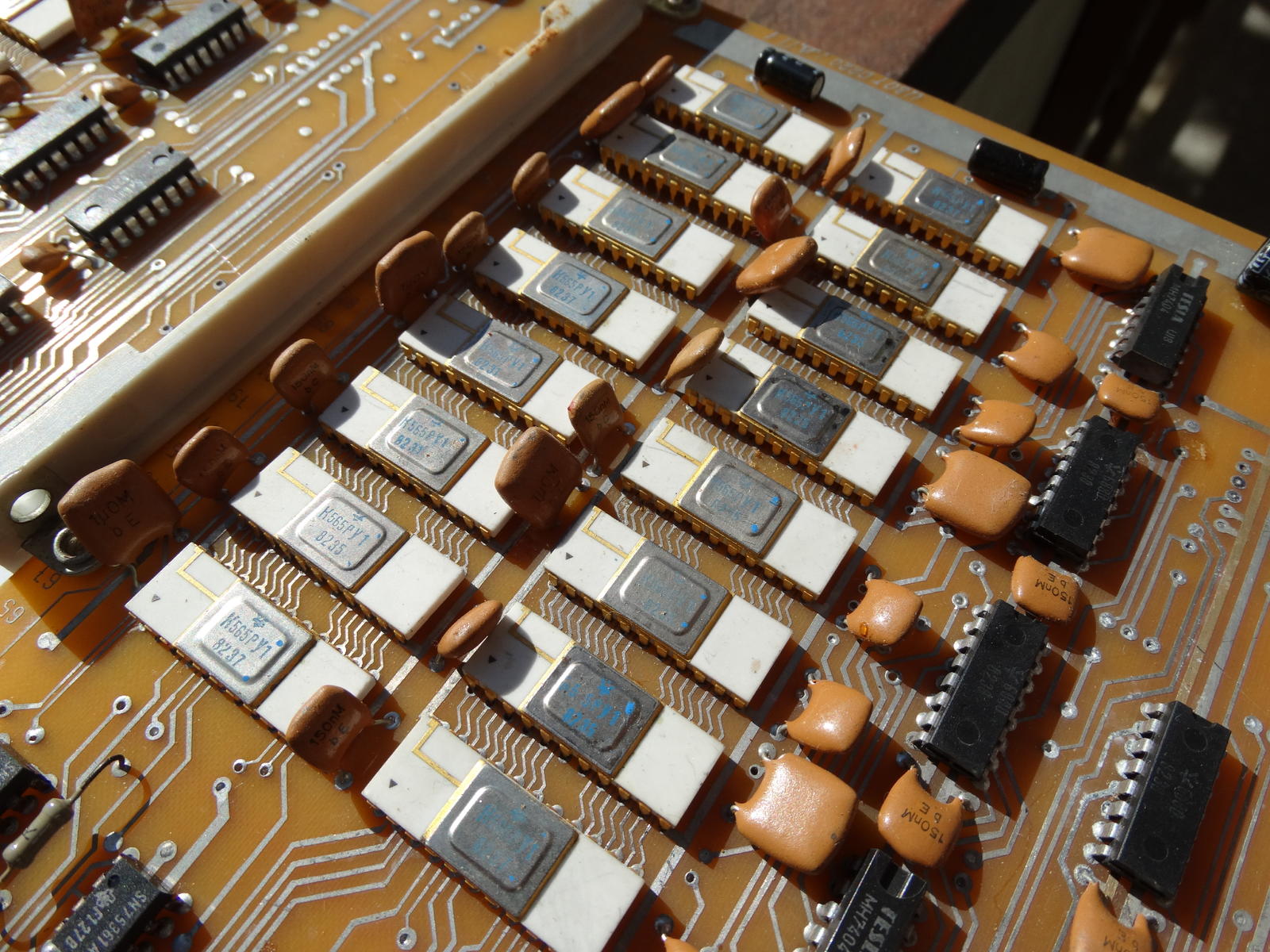

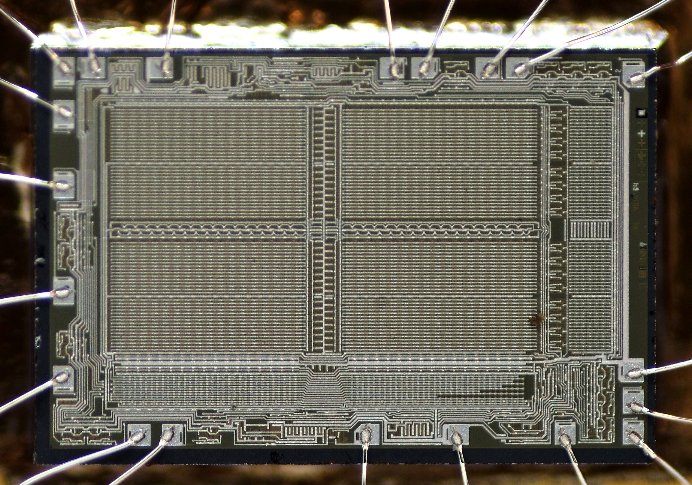

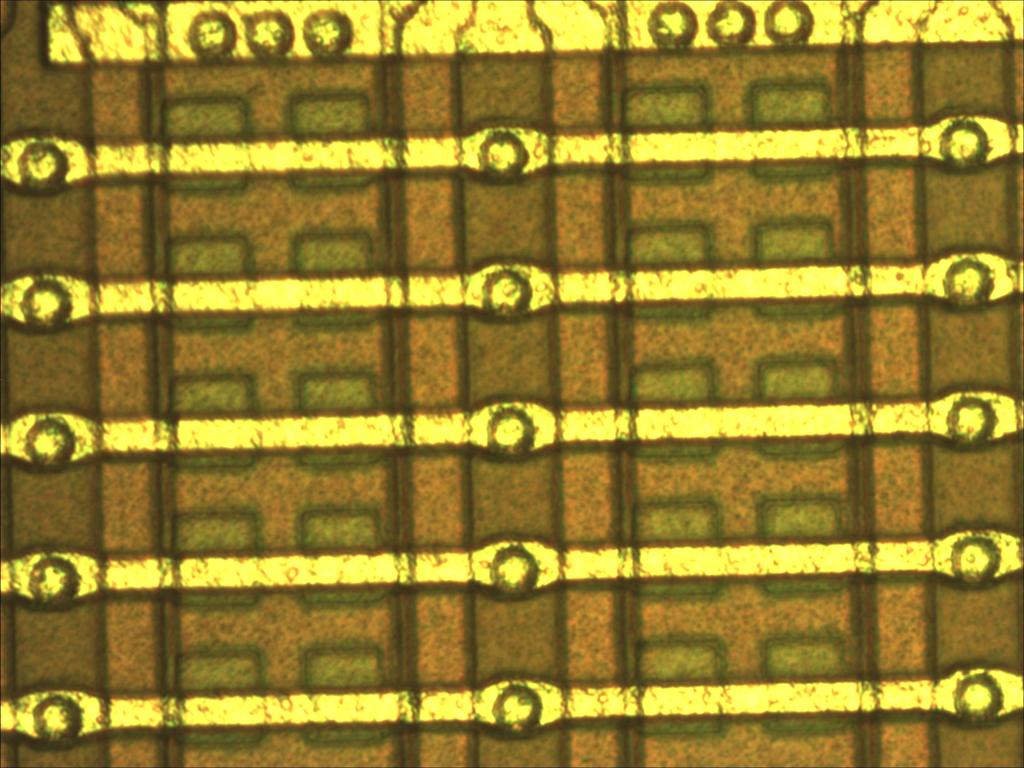

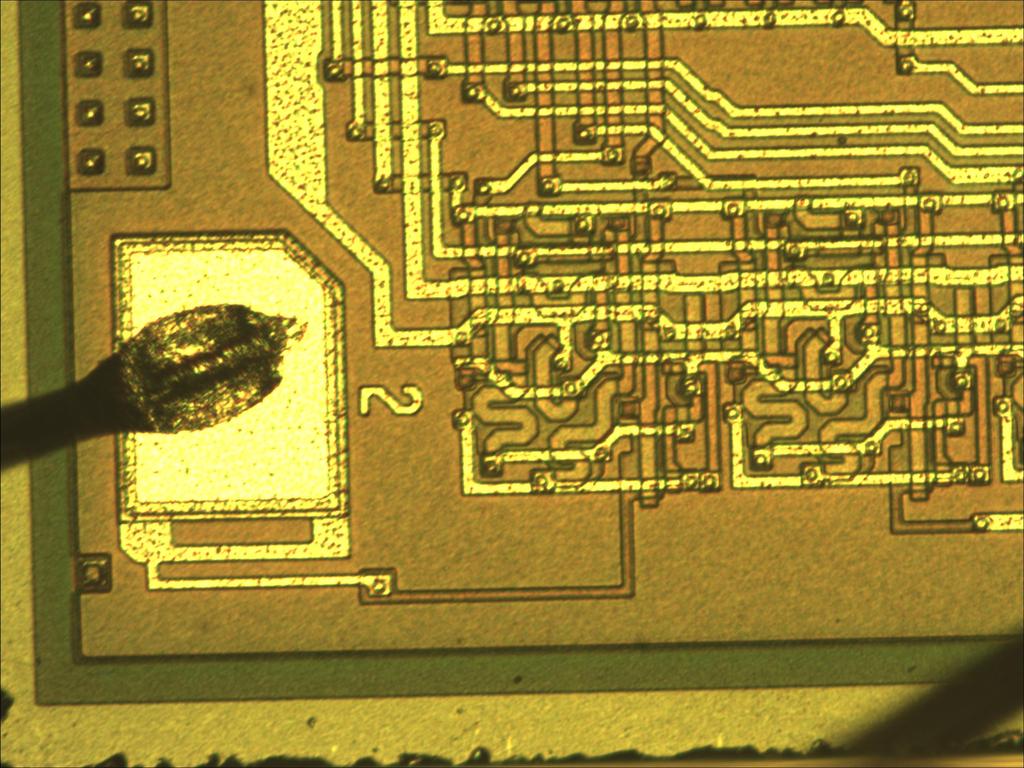

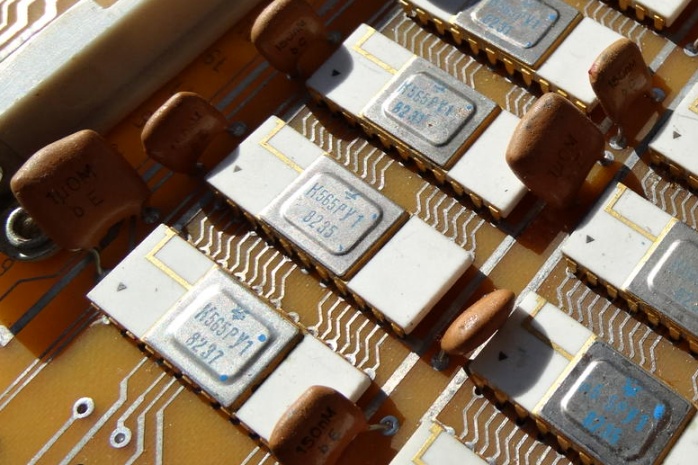

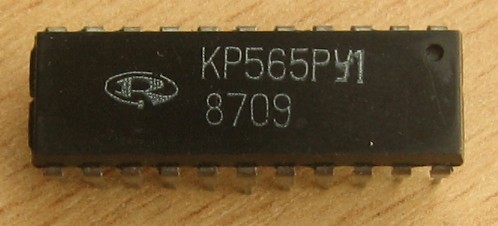

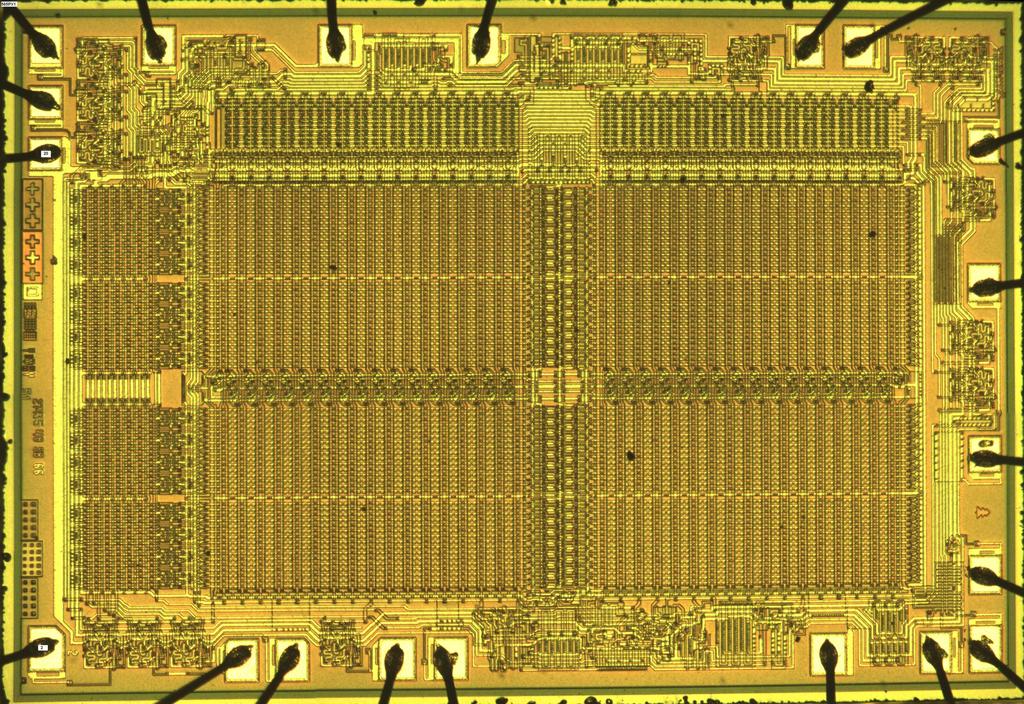

| Динамическое ОЗУ (один из
первых отечественных приборов этого
класса) на однотранзисторных ячейках по n-МОП технологии, 4к х 1 бит, три напряжения питания: +12 и +5 В. Справочный листок, заводской паспорт на К565РУ1 и на КР565РУ1 и данные из отраслевого каталога за 1990 год на КР565РУ1. Что означают цифры "11" - непонятно... Производители - "Ангстрем", "Альфа", "Экситон" (Павловский Посад) и "Мезон" (Кишинев, Молдавия)... и, довольно неожиданно, болгарский завод НПСК-Ботевград. |

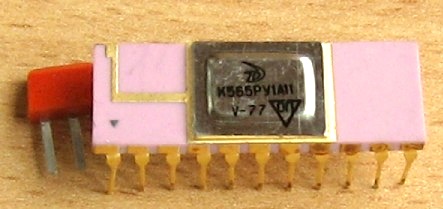

микросхема со Знаком качества! :))) |
 |
 |
(фото с Форума
радиодеталей)

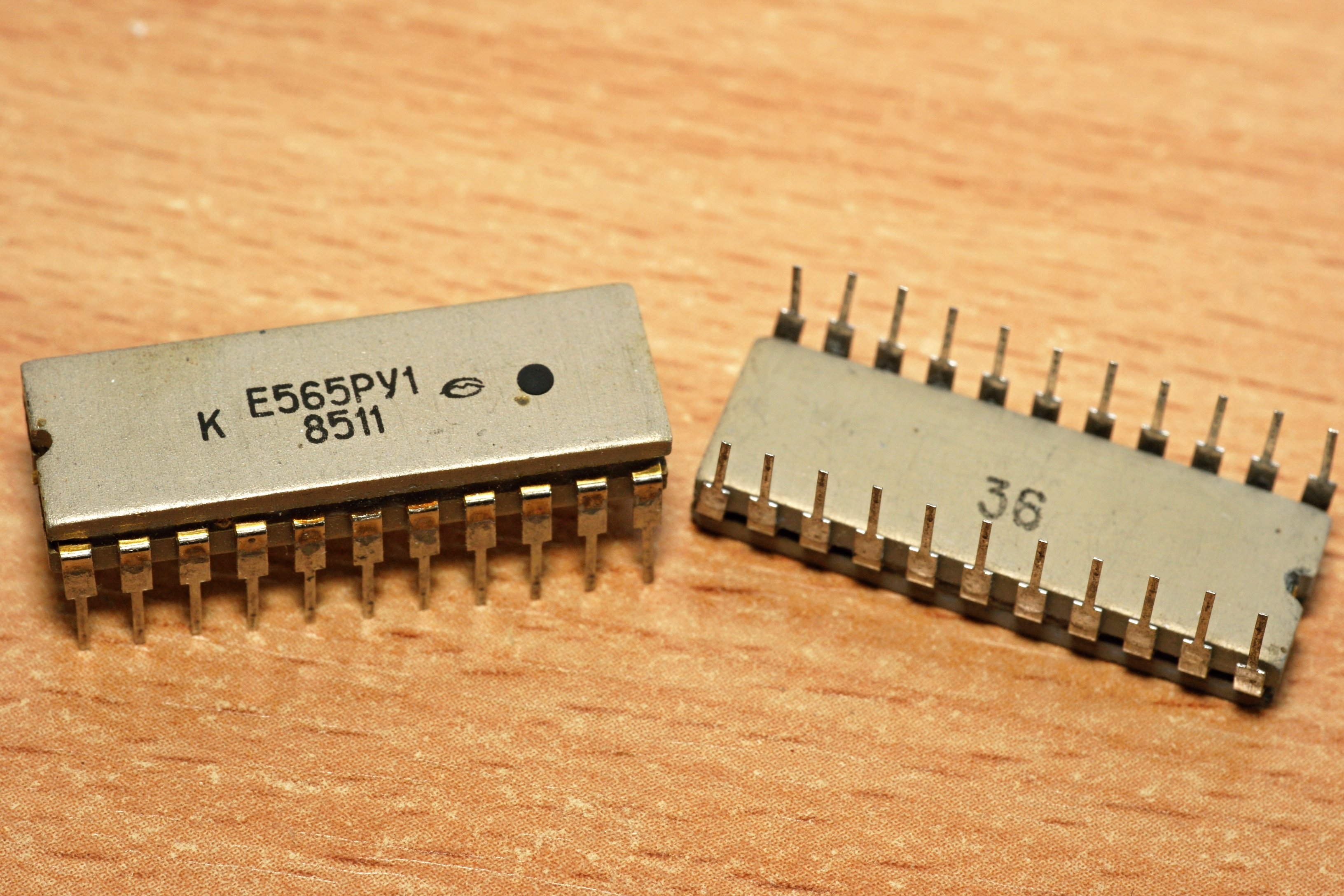

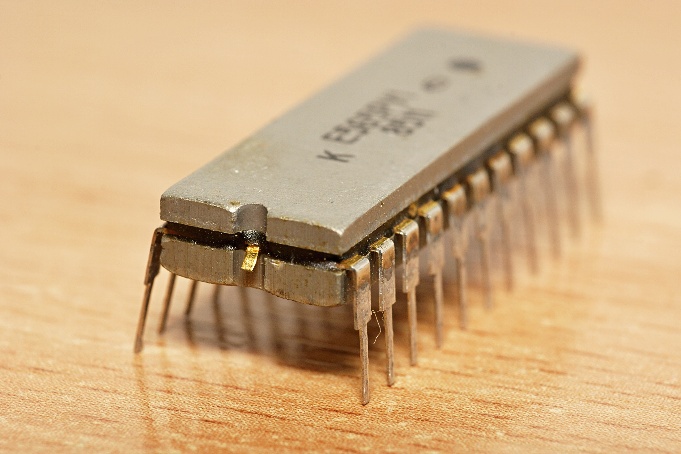

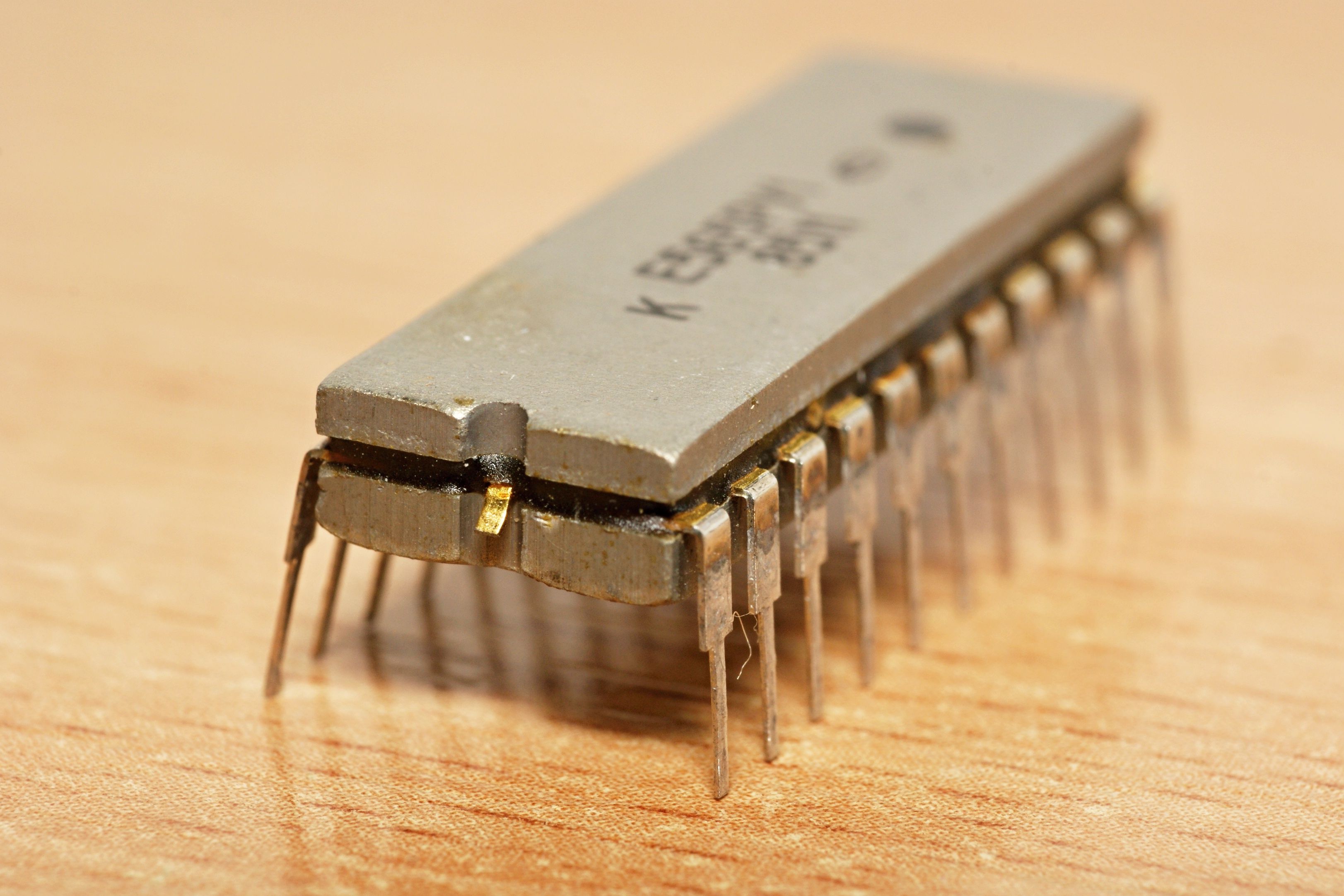

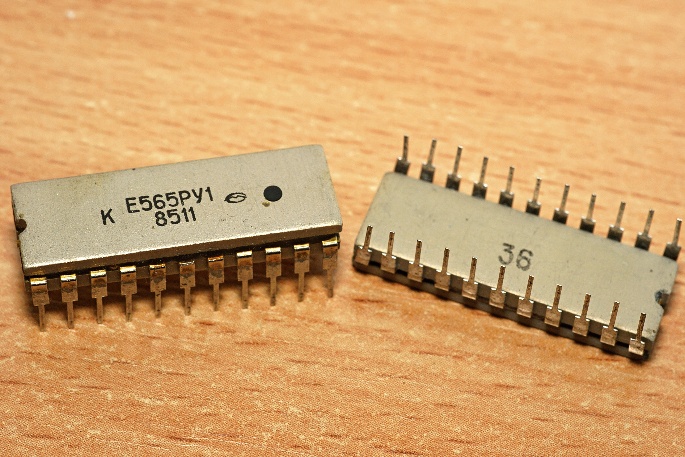

А вот весьма редкий вариант - в металлосмоляном корпусе типа "Е" :
(фото с форума Радиокартинки)
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)

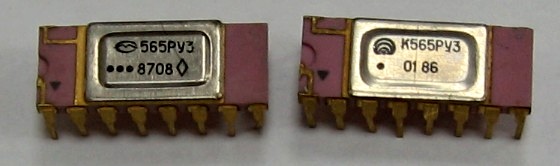

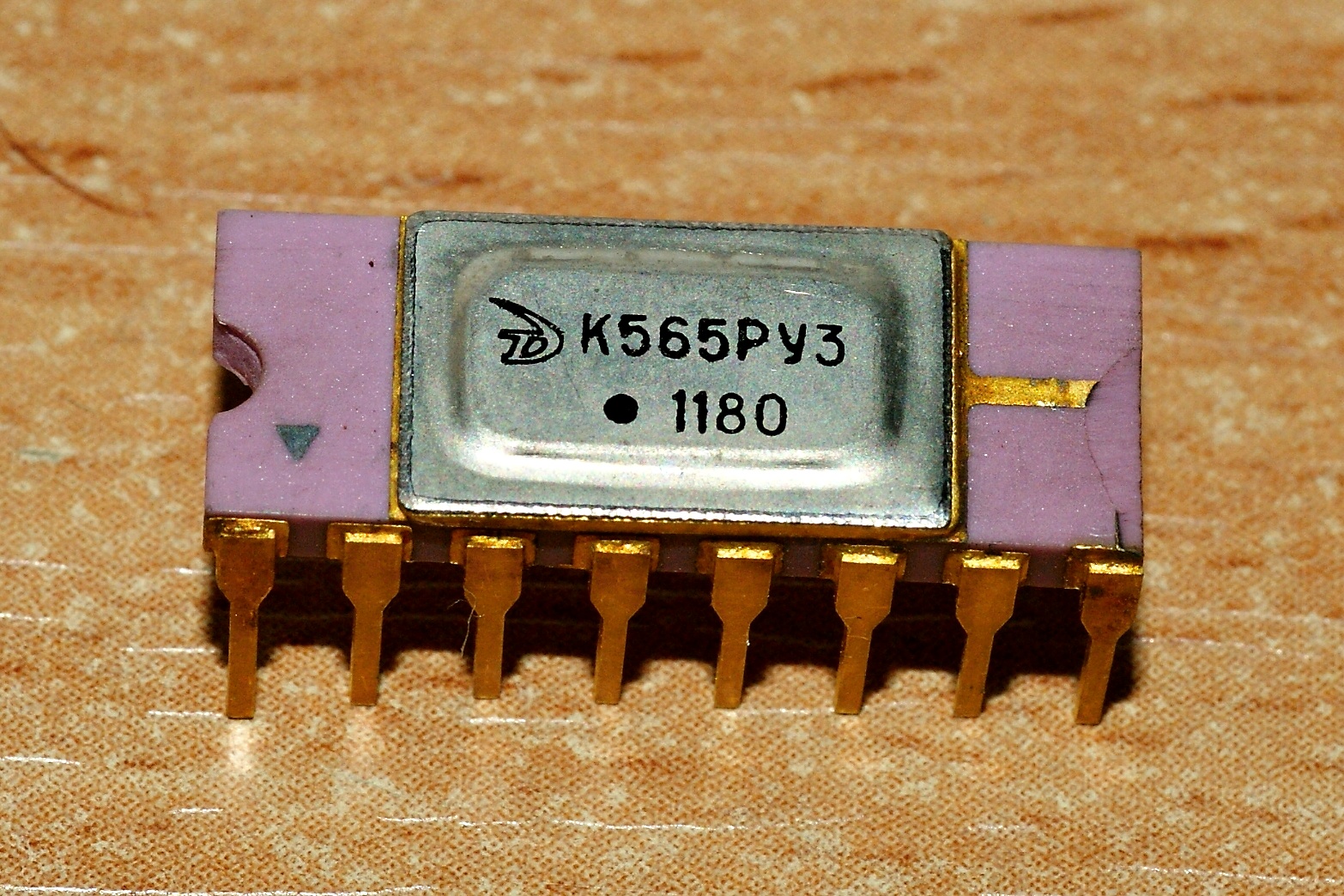

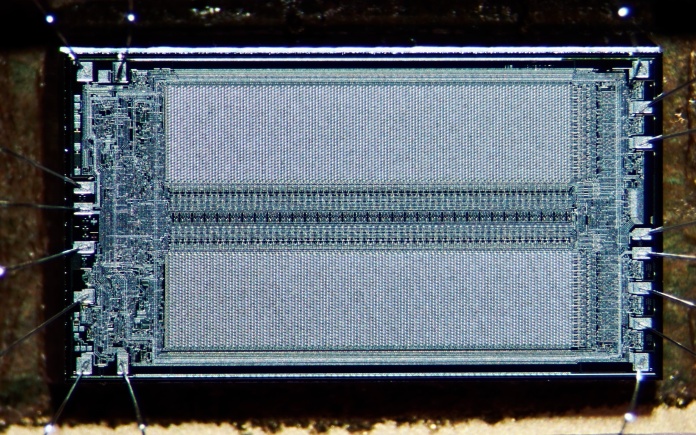

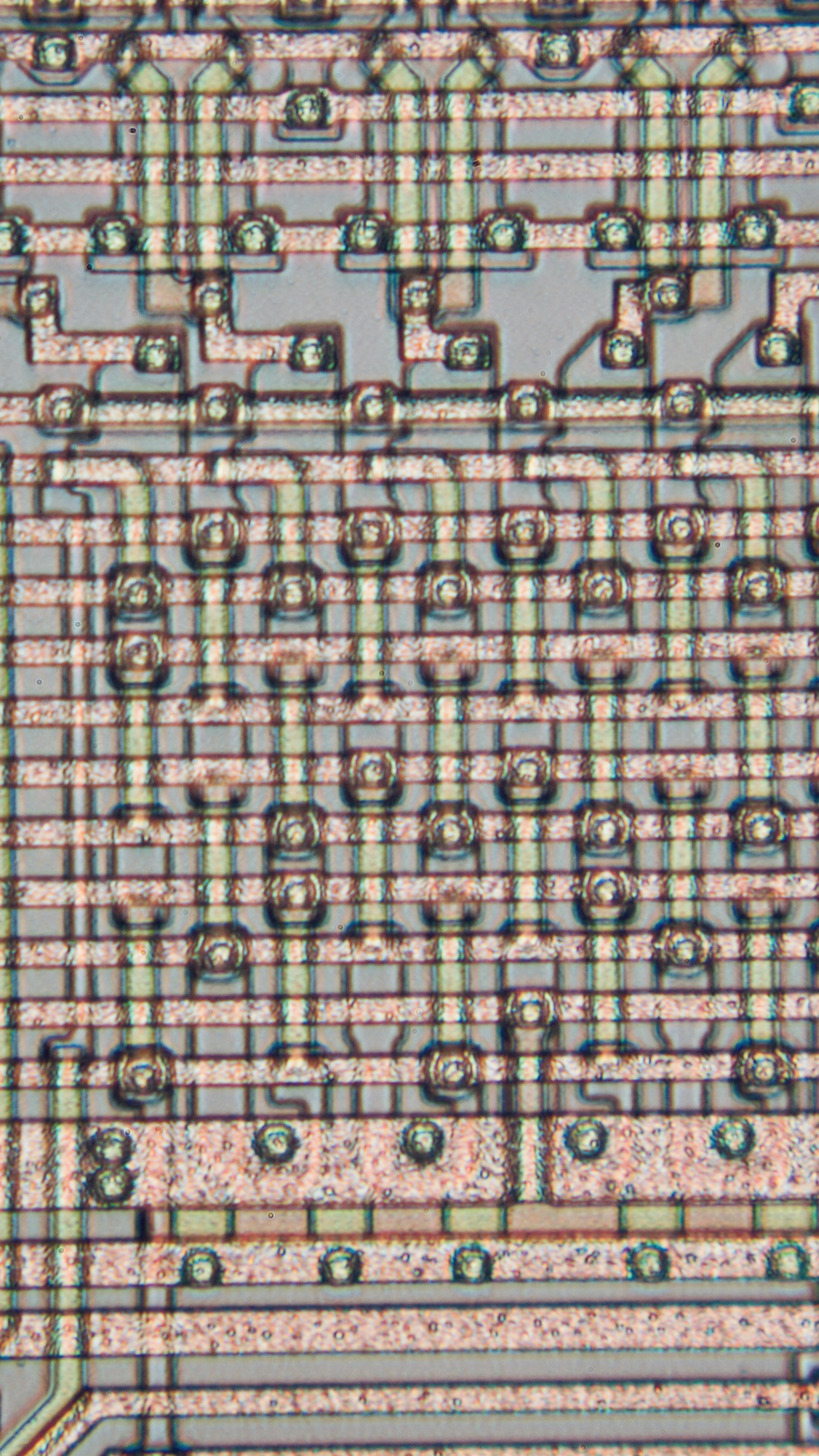

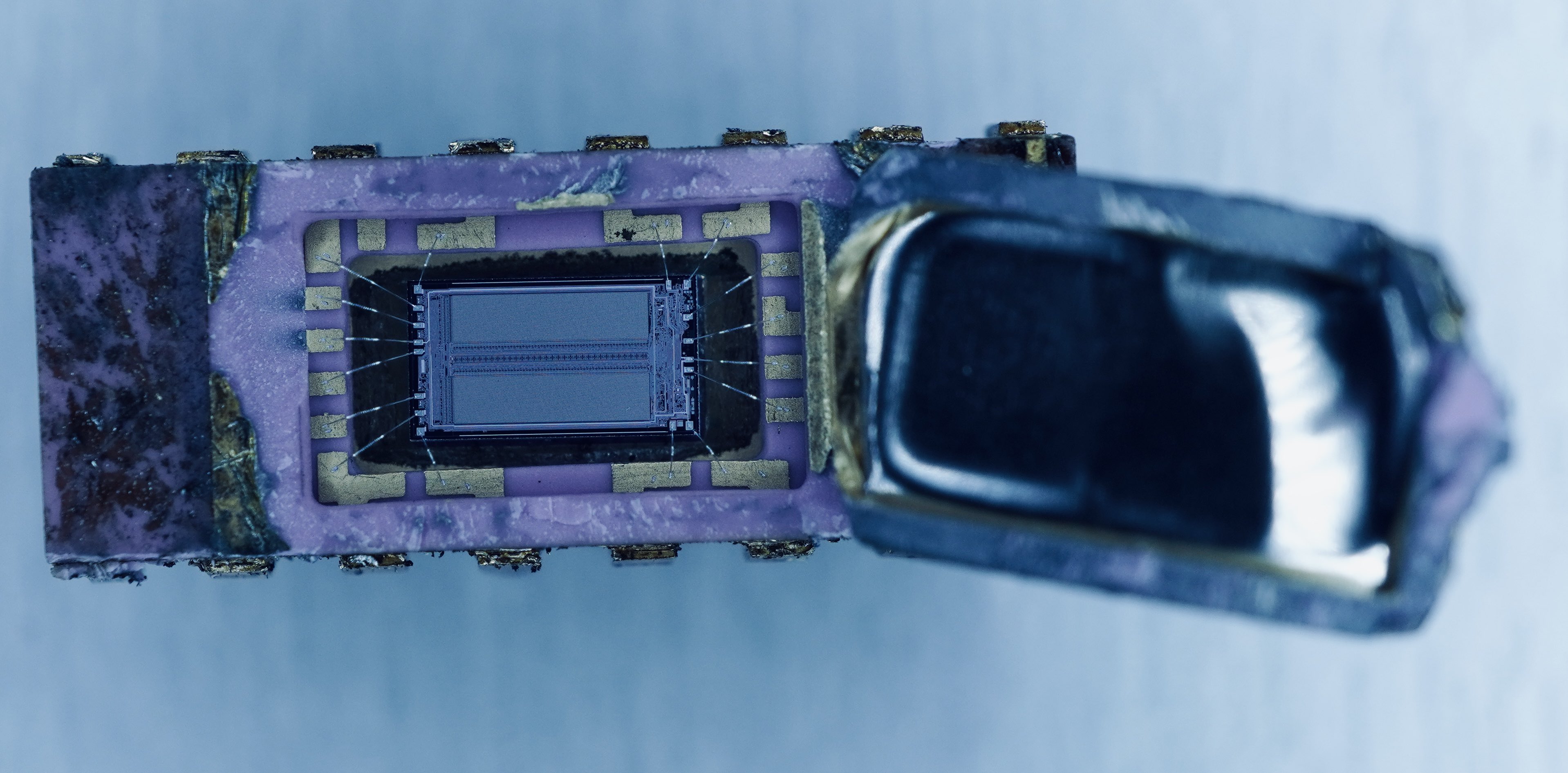

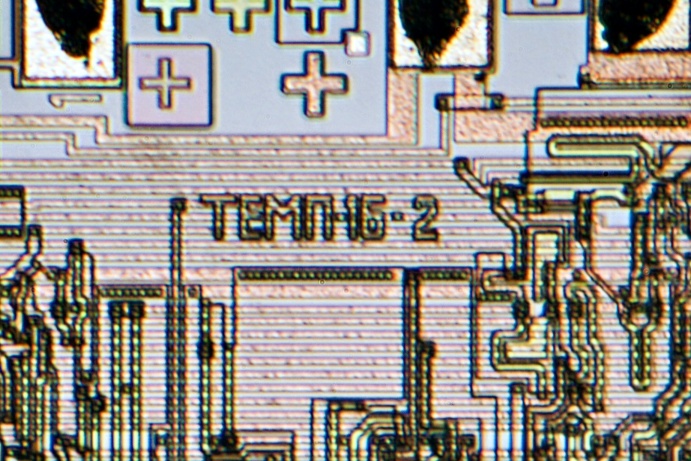

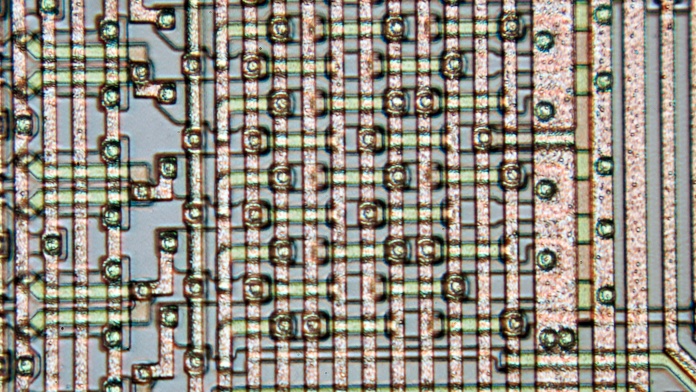

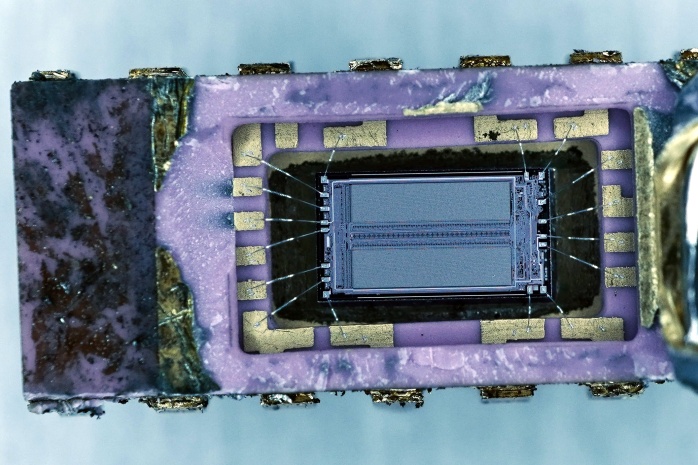

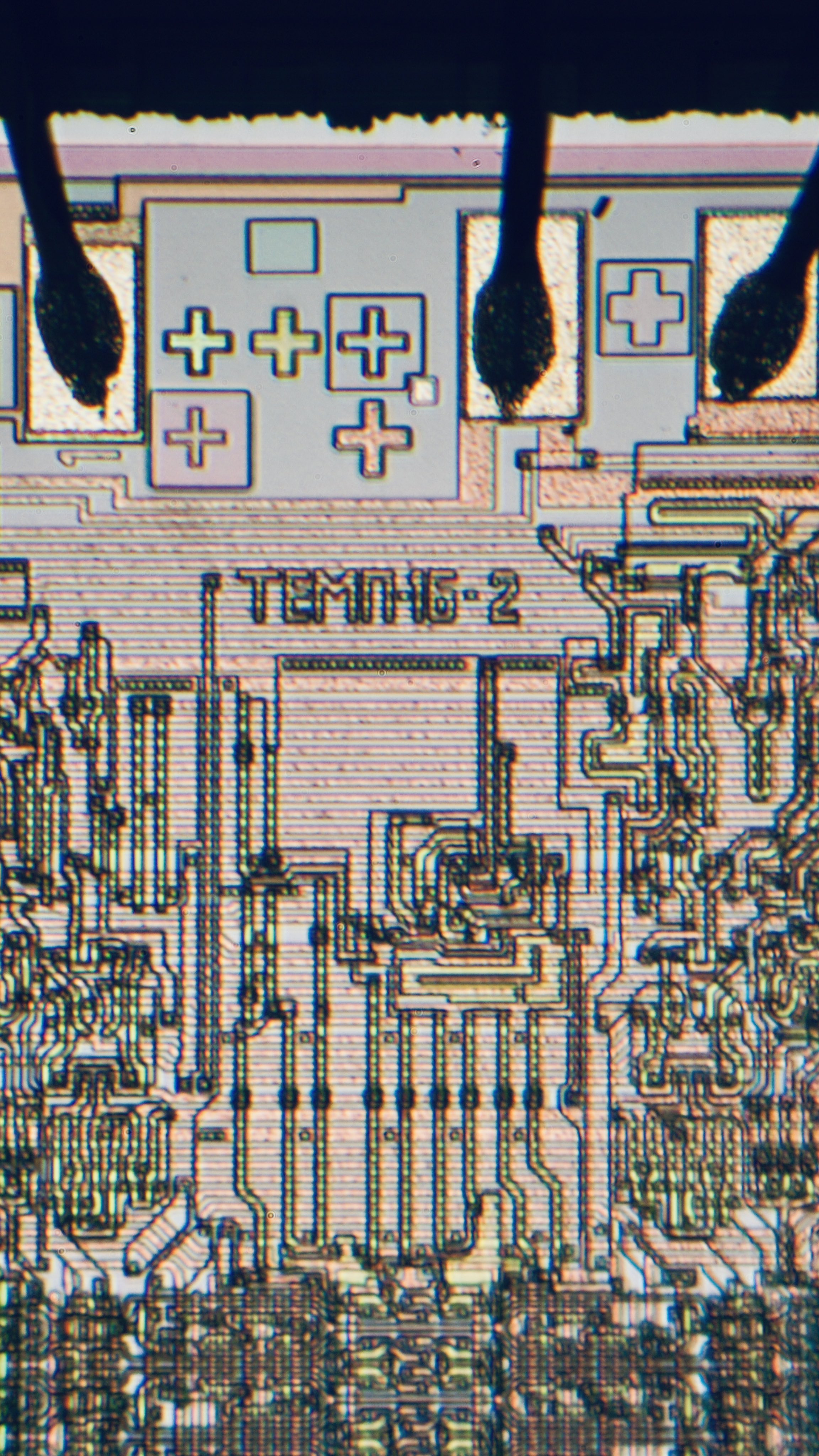

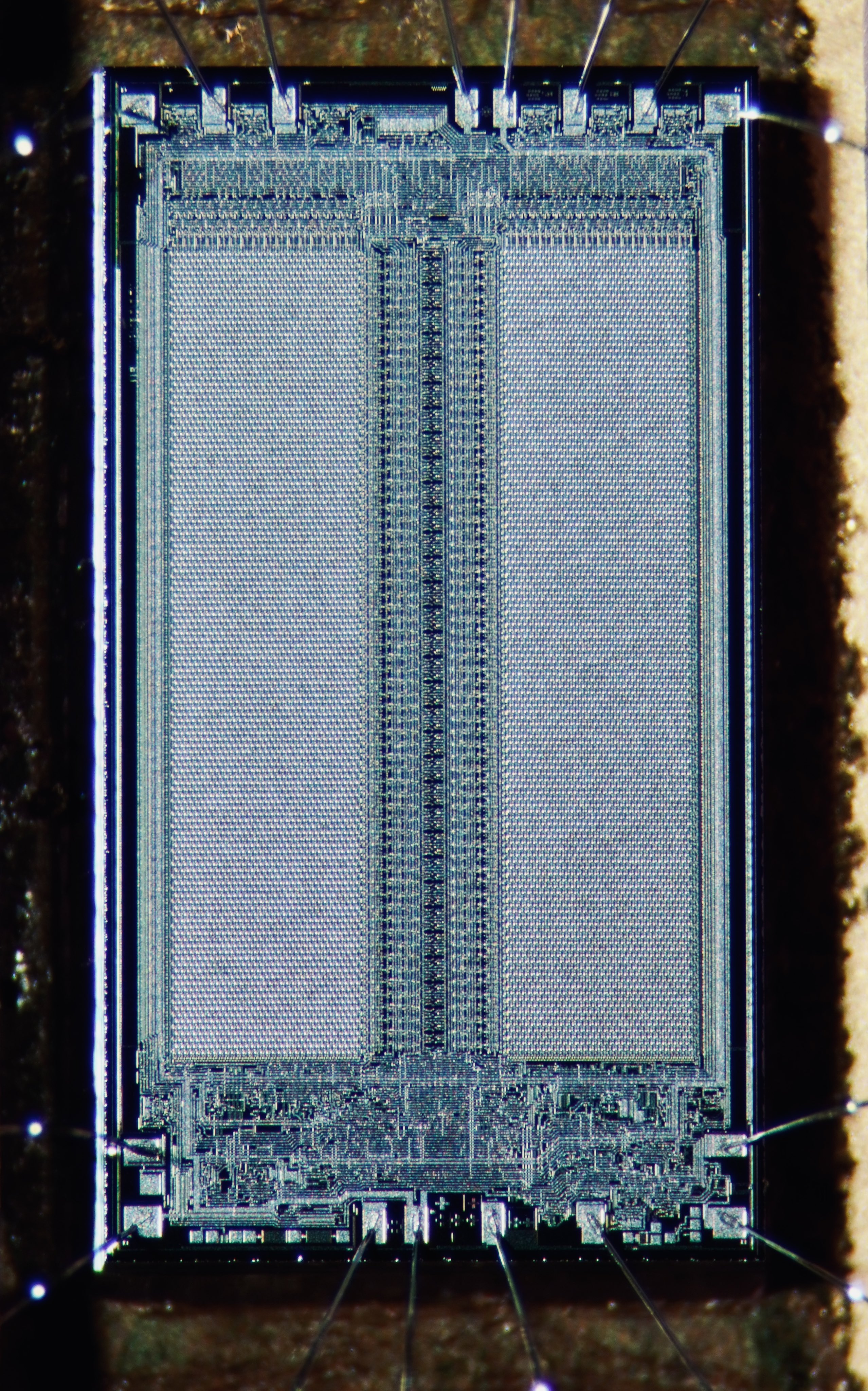

| Динамическое ОЗУ 16к х 1 бит, напряжения питания 12 и +5 В.
Справочные данные на нее. Производители - "Ангстрем", "Экситон", г.Павловский Посад и "Мезон", г.Кишинев (Молдавия). Что интересно, первые выпуски были в другом, широком корпусе. |
 |

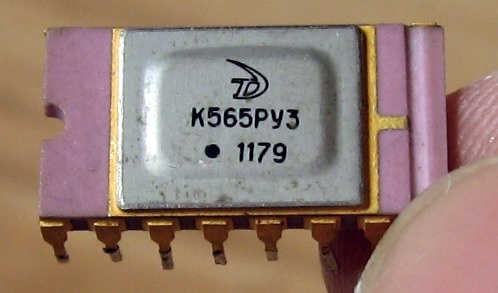

Переход на корпус традиционного размера произошел в течении 1980 года:
| Немного удивила фраза из статьи
[11] - "Последнее стало возможным
благодаря появлению первых советских микросхем памяти 565РУ3 из Минска"
(речь про конец 70-х годов.).
Подозреваю, что здесь явная ошибка - и 565РУ3 не первые микросхемы памяти, и почему Минск? разработчиком был "Ангстрем"... |

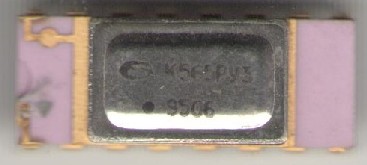

Выпуск их продолжался, как минимум до 1995 года: |

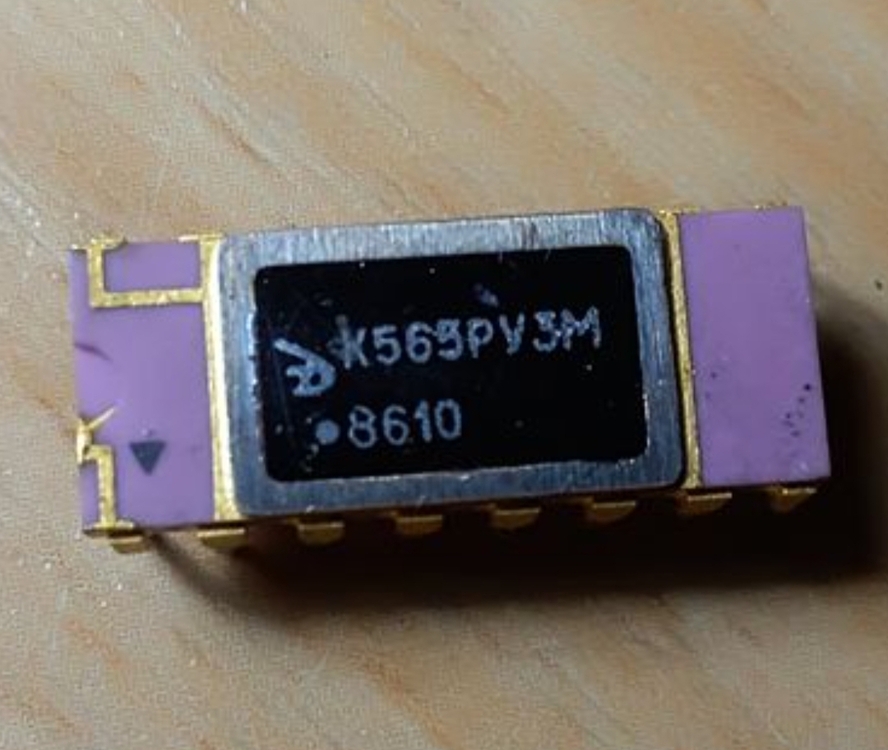

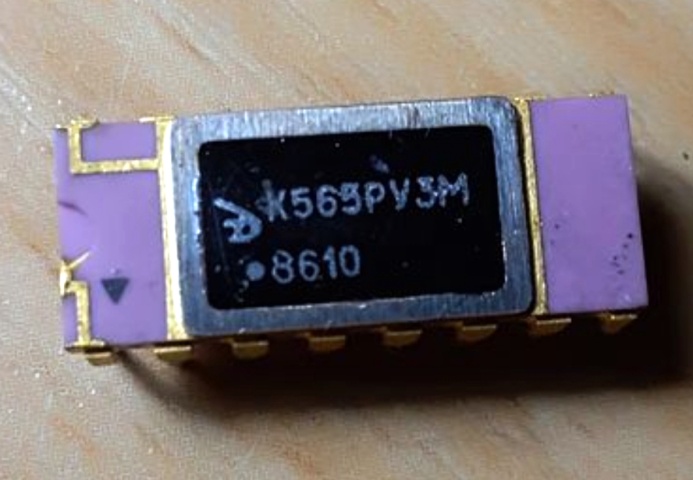

Интересный экземпляр, РУ3М. Чем отличается от обычной, пока неизвестно:
(фото с аукциона Ay.by)
 |
 |

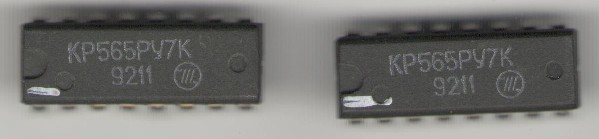

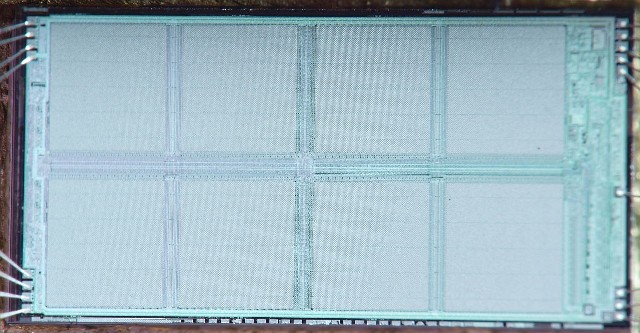

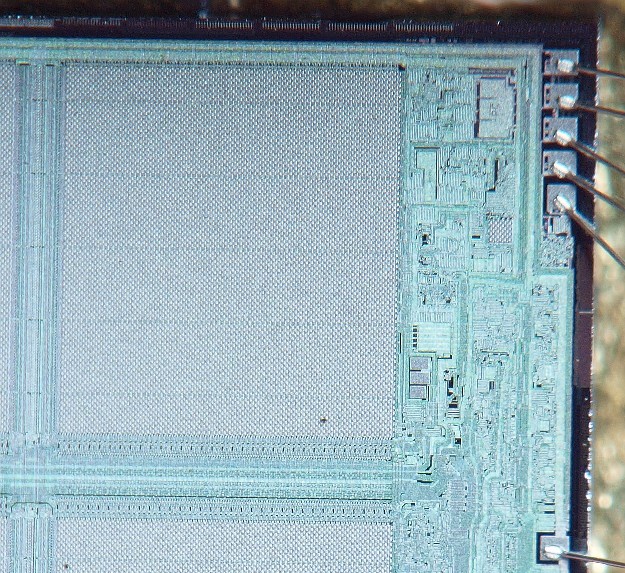

Динамическое ОЗУ 256к х 1 бит, тема "Темп-256К". Справочный лист и заводской паспорт на нее.
Разработчик - "Ангстрем"; производители - он же и "Интеграл", г.Минск.
(фото с сайта CPU UKRAINE)
(фото с сайта CPU UKRAINE)
Варианты с буквами И и К в справочниках отсутствуют. Во времена моей молодости ходила легенда, что это версии с импортными кристаллами. Однако тестирование показало, что их работа полностью соответствует отечественным (41256 имеет некоторые отличия, из-за чего, кстати, эти микросхемы не полностью взаимозаменяемы).
| Вот тоже интересный вариант.
"Половинки", РУ7Д1 и РУ7Д2, встречались нередко.
А вот что за опытная "тройка"?... |
 (фото с форума Портативное ретрорадио) |

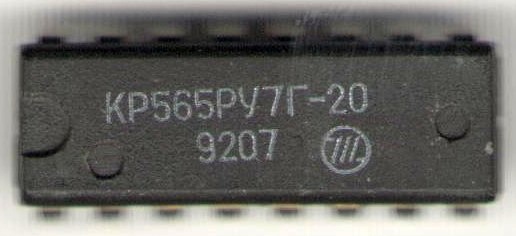

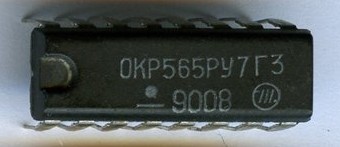

Вот еще необычная РУ7Г, с маркировкой времени выборки:

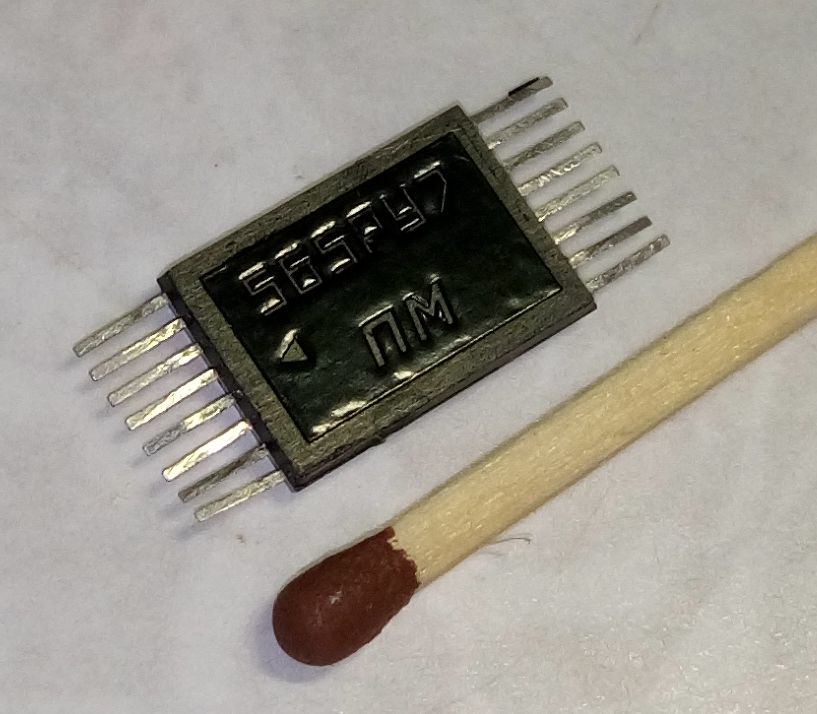

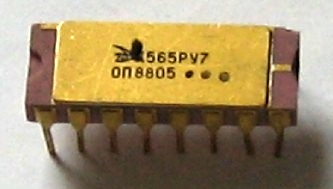

Ну и "на закуску" 565РУ7 в крайне необычном корпусе и с обозначением "ПМ". Даже не возьмусь прокомментировать такой вариант:
(фото Александр Назаренко)

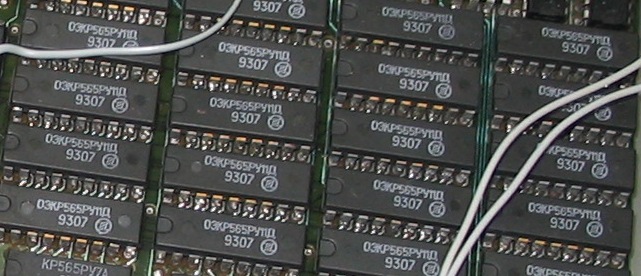

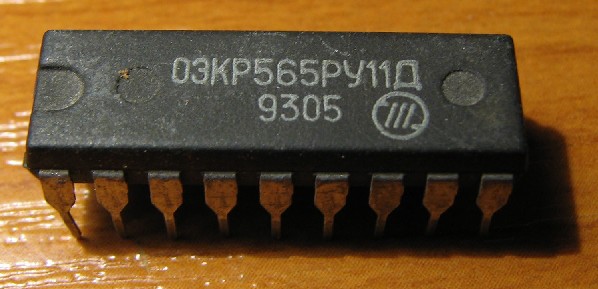

Динамическое ОЗУ 256 кбит (65536*4 бит) со схемами управления. Подробностей нет.
Производитель - "Интеграл", г.Минск (Белоруссия).

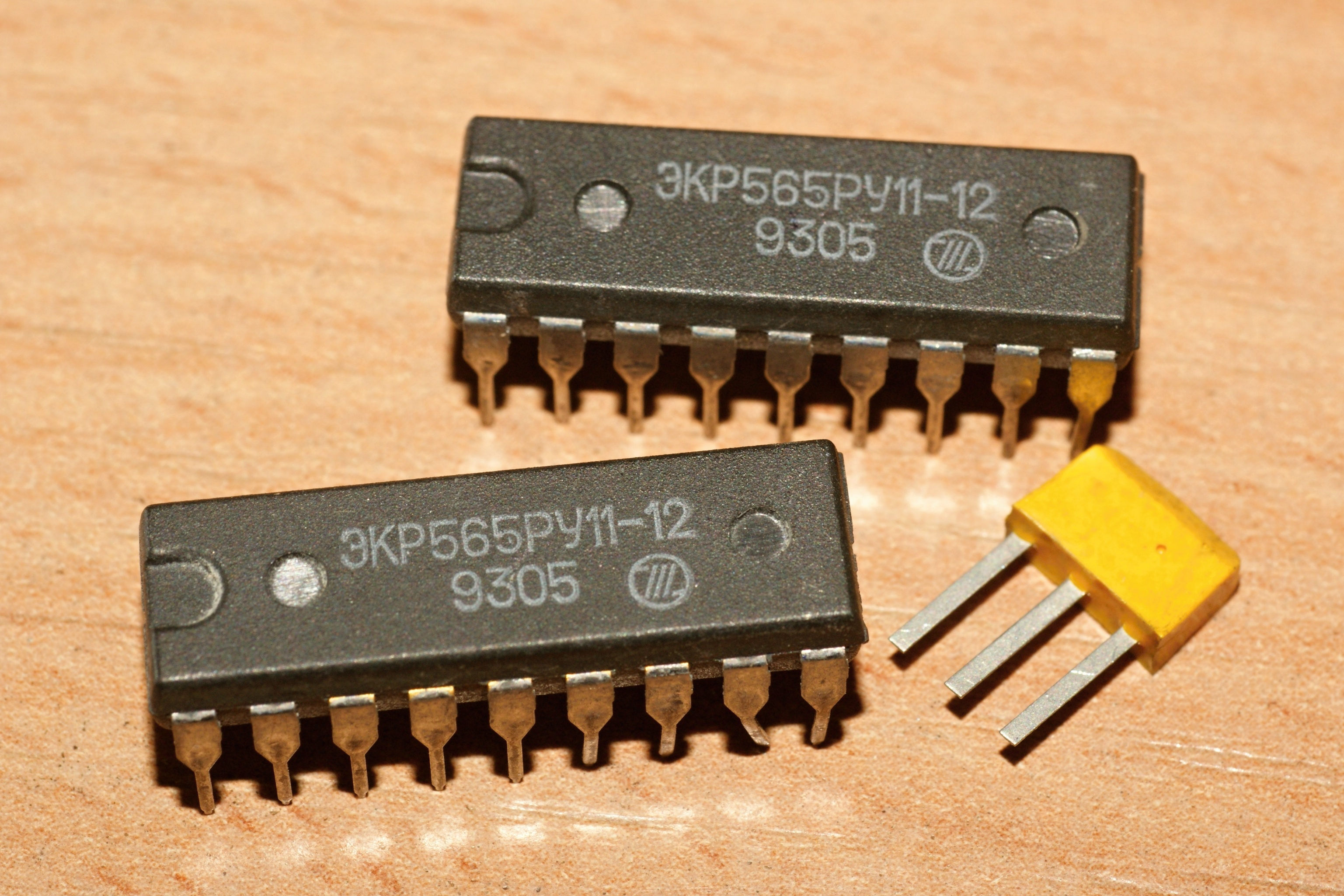

Микросхема чаще встречается в экспортном варианте, причем в двух разновидностях, с буквенным кодом после названия, и с цифровым. Любопытно, что, несмотря на то, что выпущены эти варианты одновременно, но "Д" опытный, а "-12" нет...
Ныне они довольно редки. Применялись в первом отечественном компьютере в форм-факторе "Laptop" ПК-300 (он же МС1504).
Также есть сведения, что эти микросхемы использовались в игровой приставке "Эльф", которая выпускалась в 90-х годах брестским заводом "Цветотрон". Эта приставка - по сути компьютер ZX-Spectrum, собранный на БМК с играми, зашитыми в ПЗУ. Память там была организована на 2-х микросхемах 4*64кбит, чтобы получить 64 килобайта.
(фото от Prusak, автора сайта Компьютер "Байт"
и другие раритеты)

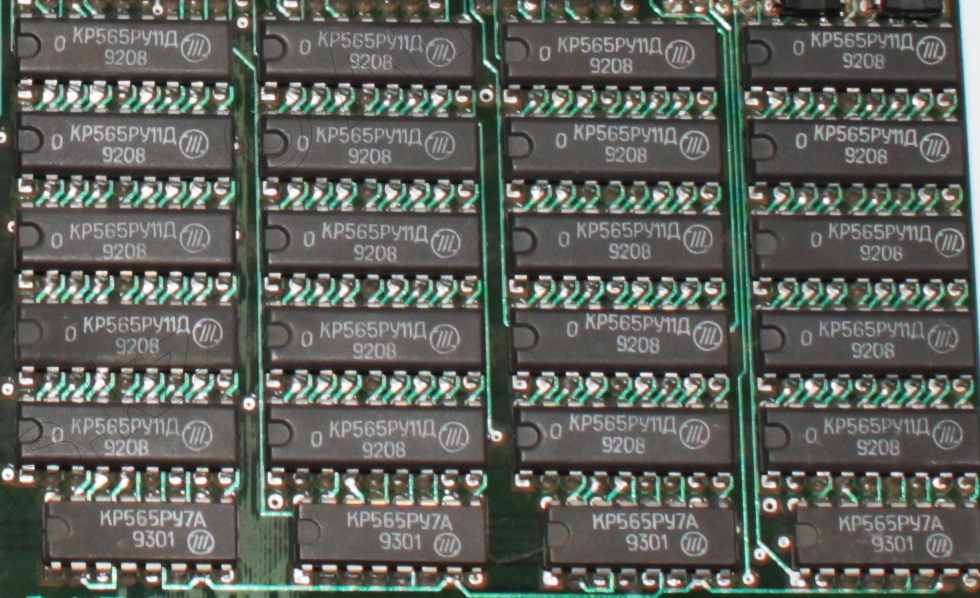

(микросхемы с платы компьютера
МС1504 (ПК-300)
(микросхемы с платы компьютера
МС1504 (ПК-300)

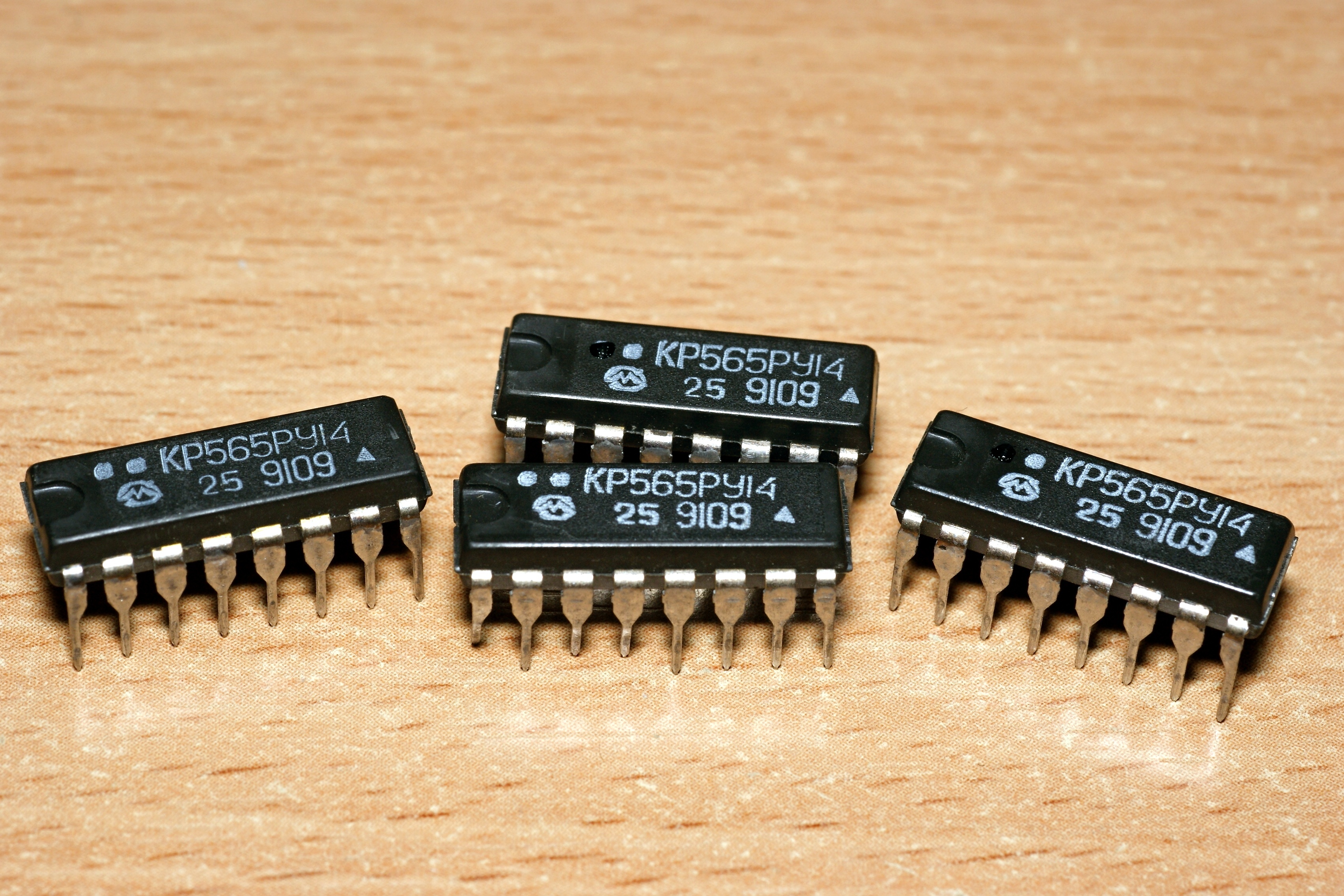

Редкие микросхемы динамического ОЗУ 64 кбит (64к*1 бит).
По структуре они аналогичны массовым КР565РУ5, по скорости им уступают...
зачем была нужна разработка этого типа - пока не ясно.
Технических подробностей по ним маловато
 | |
| |
| |
|
Производитель - "Мезон", г.Кишинев (Молдавия).
(взято с фото отечественной видеоплаты ЕС-1849 Cirrus Logic GD5401 256kb ISA с форума Полигон Призраков)

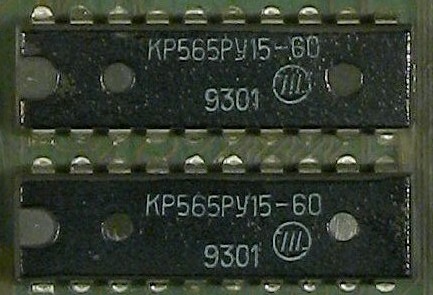

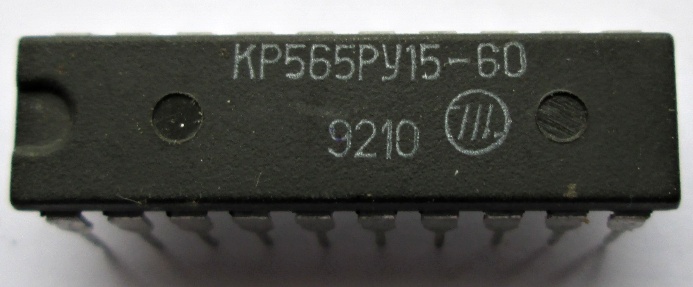

Динамическое ОЗУ 1 мбит (256к*4 бит). Подробностей нет.
Производитель - "Интеграл", г.Минск (Белоруссия).
(фото с форума Портативное
ретрорадио)
(фото от Nick Yefremoff)

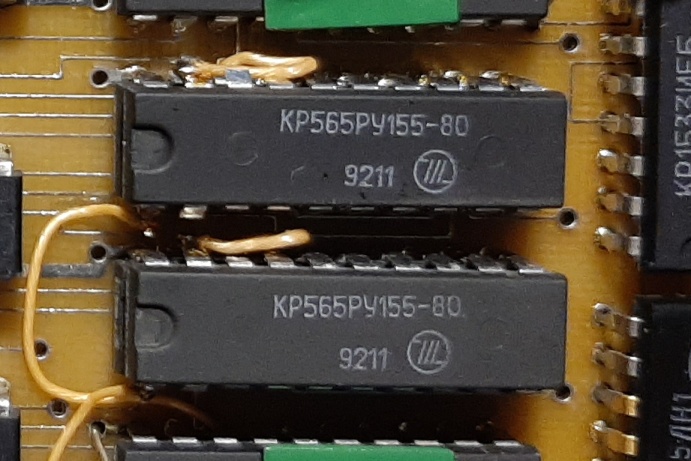

Весьма странные микросхемы. Я первоначально подумал, что это вариант предыдущей, КР565РУ15Б. Но нет, при близком рассмотрении фото видно, что маркировка именно такая, "РУ-сто-пятьдесят-пять". Представления не имею, что это такое.

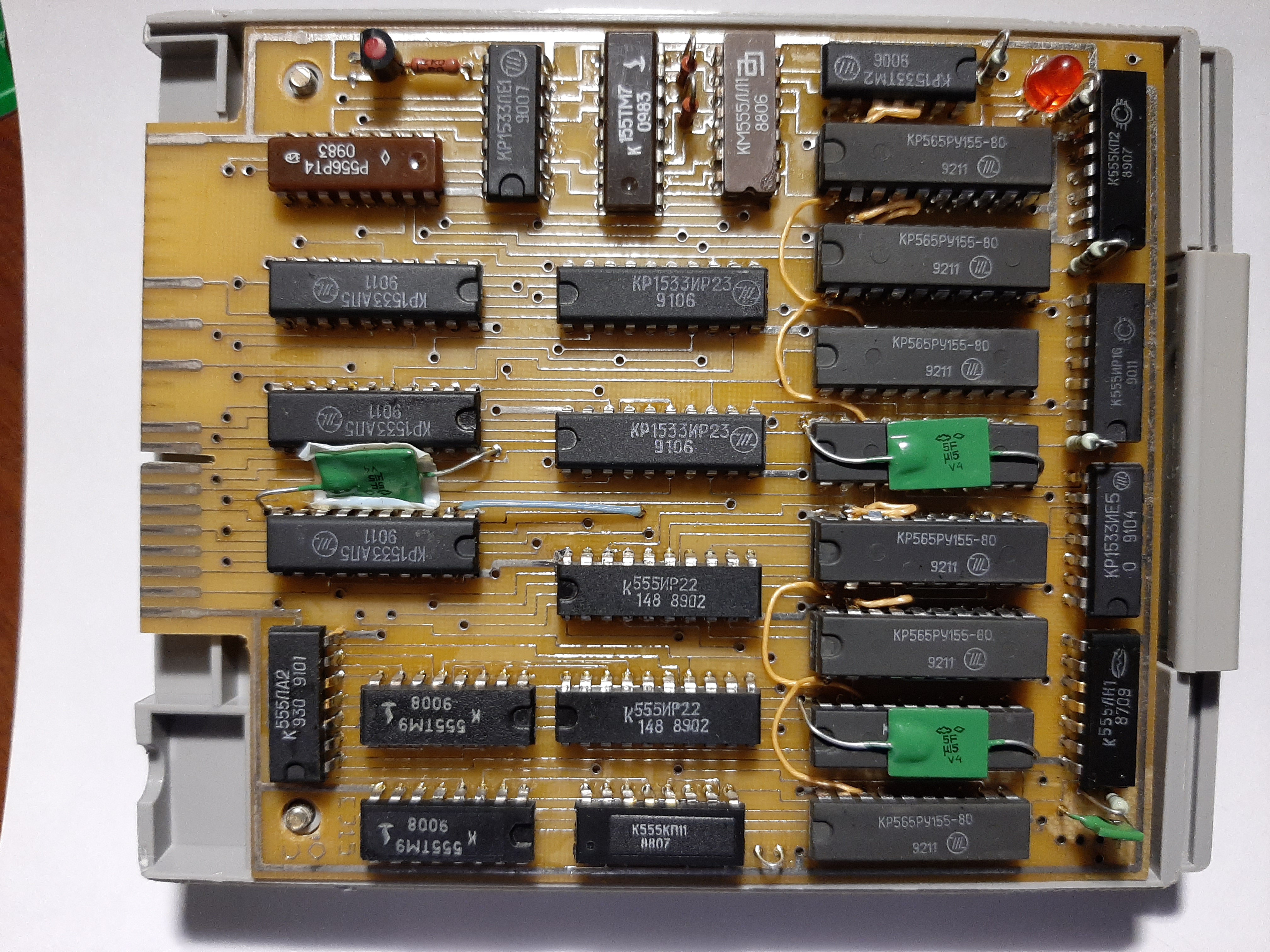

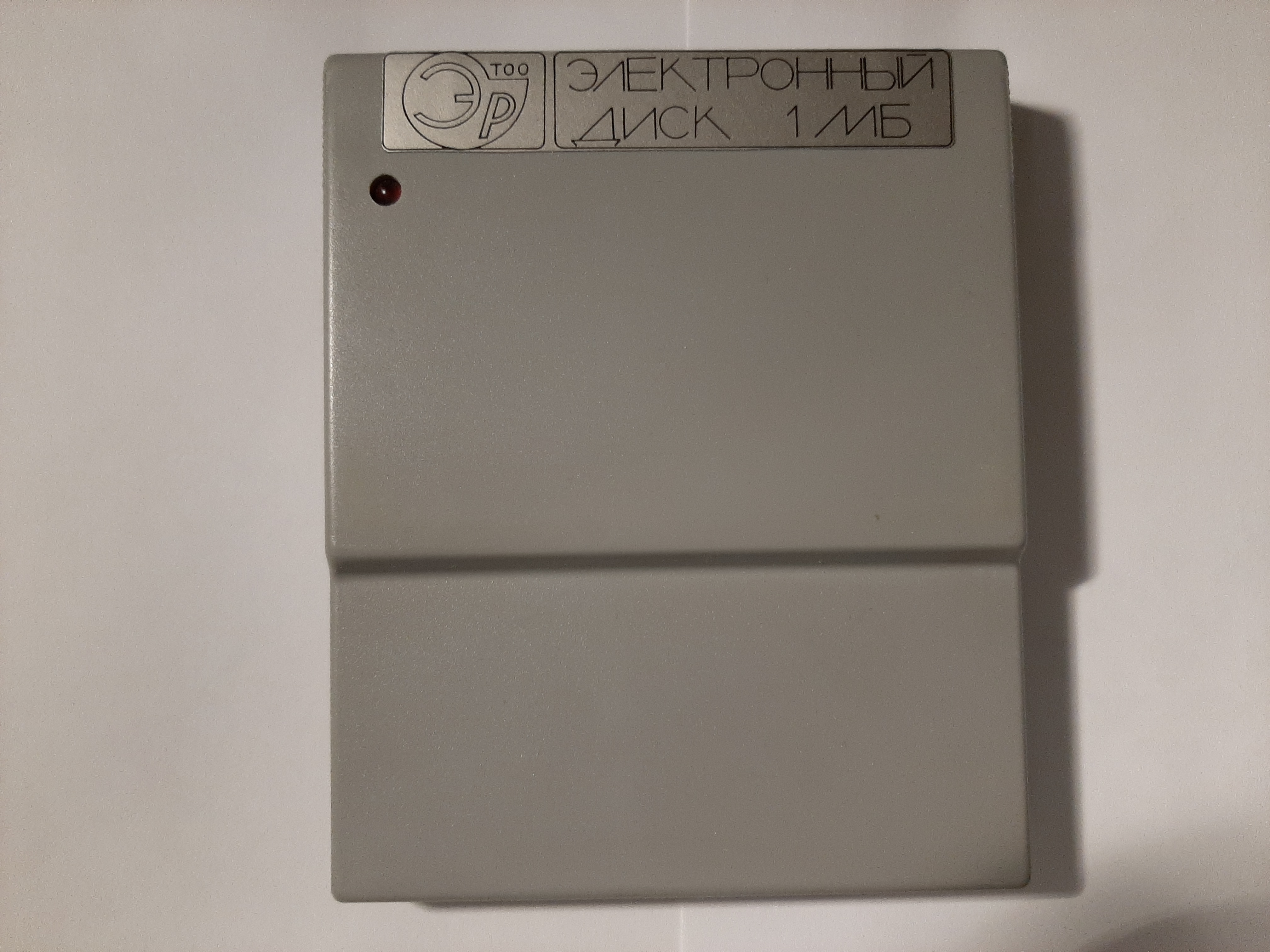

Пока известны единственные образцы этих микросхем, из некоего Электронного диска 1МБ кооперативного производства.
Производитель - "Интеграл", г.Минск (Белоруссия).
