580 серия

Пожалуй, самый применяемый у нас микропроцессорный комплект.
n-МОП, 8 разрядов, быстродействие процессора первого поколения на операциях регистр-регистр - 500 тыс. опер./с, быстродействие регистр-память 300 тыс. опер./с...

"Нужно отметить роль ВНИИЭМ в появлении и применении в СССР микропроцессоров серии 8080, а затем 8086 фирмы Intel ... Институт закупил образцы микропроцессоров Intel и микросхем обрамления, систему разработки Intellec-800.
Главным вопросом была организация разработки и производства отечественной промышленностью микропроцессоров по КМОП-технологии. ВНИИЭМ удалось под спецоборудование заключить прямой договор с Киевским НПО “Кристалл”. Разработкой микросхем занималось отделение А. В. Кобылинского Киевского НИИ микроприборов. ВНИИЭМ передал им образцы кристаллов 8080." [12]

"Первые работы по созданию микропроцессорного комплекта были начаты в Киевском НИИ микроприборов в августе 1976 года. ... В сентябре 1978 года соответствующие технические условия на комплект серии КР580 были подписаны." [13]

Первый, базовый комплект серии (НИР "Корт", ОКР "Корт-1" ... "Корт-3") содержал три микросхемы - К580ИК80, К580ИК51 и К580ИК55; затем, до 1978 года, к ним добавились еще К580ИК53 и К580ИК57. Впрочем, есть и немного иные данные; по ним ОКР "Корт-3" включала в себя К580ИК57 и К580ИК80А и была завершена в сентябре 1979 года; ОКР "Корт-4" - К580ИК53, декабрь 1980 года; ОКР "Корт-5" - К580ИК59, декабрь 1980 года.

Разработка в стенах КНИИМП была проведена отделами №150 (под руководством Кобылинского А.В.), №210 (нач.отдела Троценко Ю.П.) и лабораторией №173 (Тильсом А.А). Основные разработчики топологического проекта - Тильс А.А., Балай Б.А., Лопаненко И.В., Журба С.П., Смирнова Т.А.

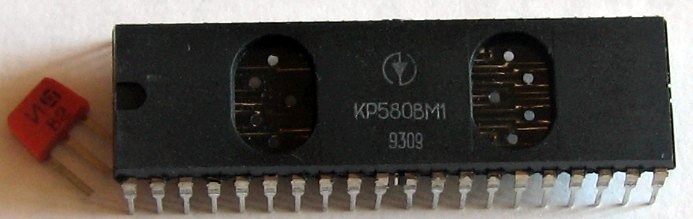

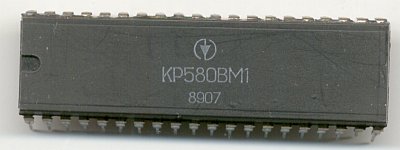

КР580ВМ1

Широко известный в узких кругах модернизированный вариант самого массового советского процессора КР580ВМ80. Он имел емкость адресуемой памяти 128 Кбайт, тактовую частоту 5 МГц, один источник питания +5 В и расширенную систему команд. Совместим "сверху" с предшественником.

Это собственная, отечественная разработка, 1988-1989гг. Микросхема могла быть весьма перспективной, но к сожалению сильно опоздала.

Статья разработчиков "8-разрядный микропроцессор КР580ВМ1" из [4] и описание его от RCgoff'а.

Производитель - Квазар (Киев, Украина)

(фото Игоря aka ddr2ddr)

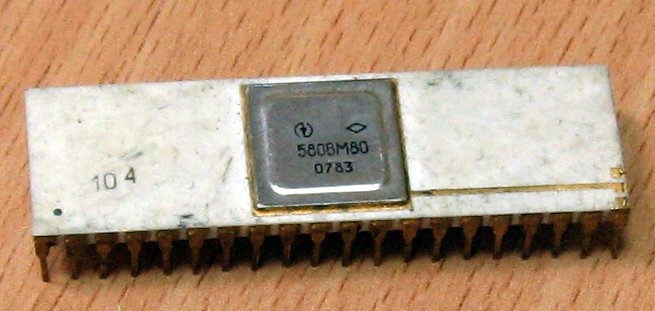

580ВМ80

Военная версия известного процессора, шифр ОКР - "КОРТ 1СМ".

Производитель - Квазар (Киев, Украина).

В мае 1983 года этот процессор еще называется ИК80, а в июле - уже ВМ80...

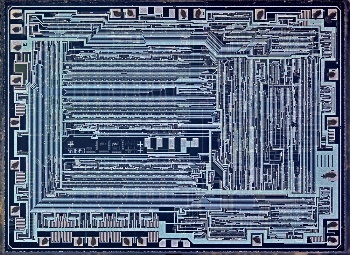

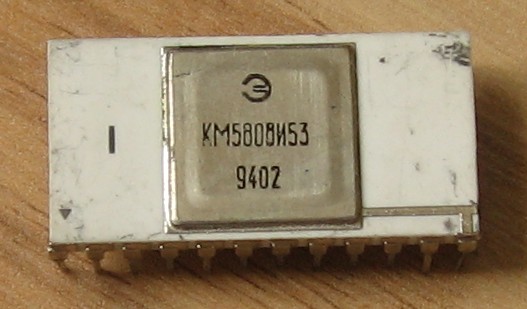

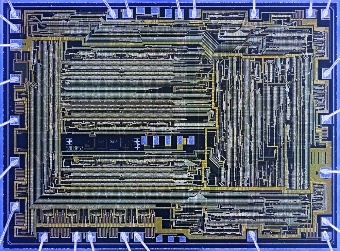

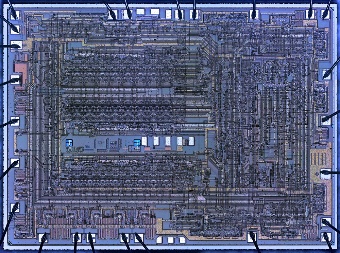

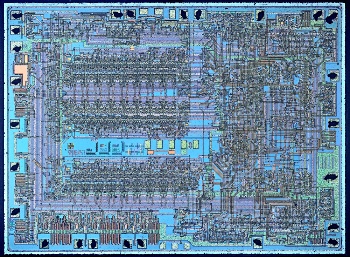

КМ580ВИ53

Гражданские версии микросхем этой серии в керамическом корпусе имеют префикс К (пример - К580ВИ53). Но - натолкнулся на такую вот странную микросхему с префиксом КМ:

Производитель - "Квантор" (Украина, Тернопольская область, г.Збараж).

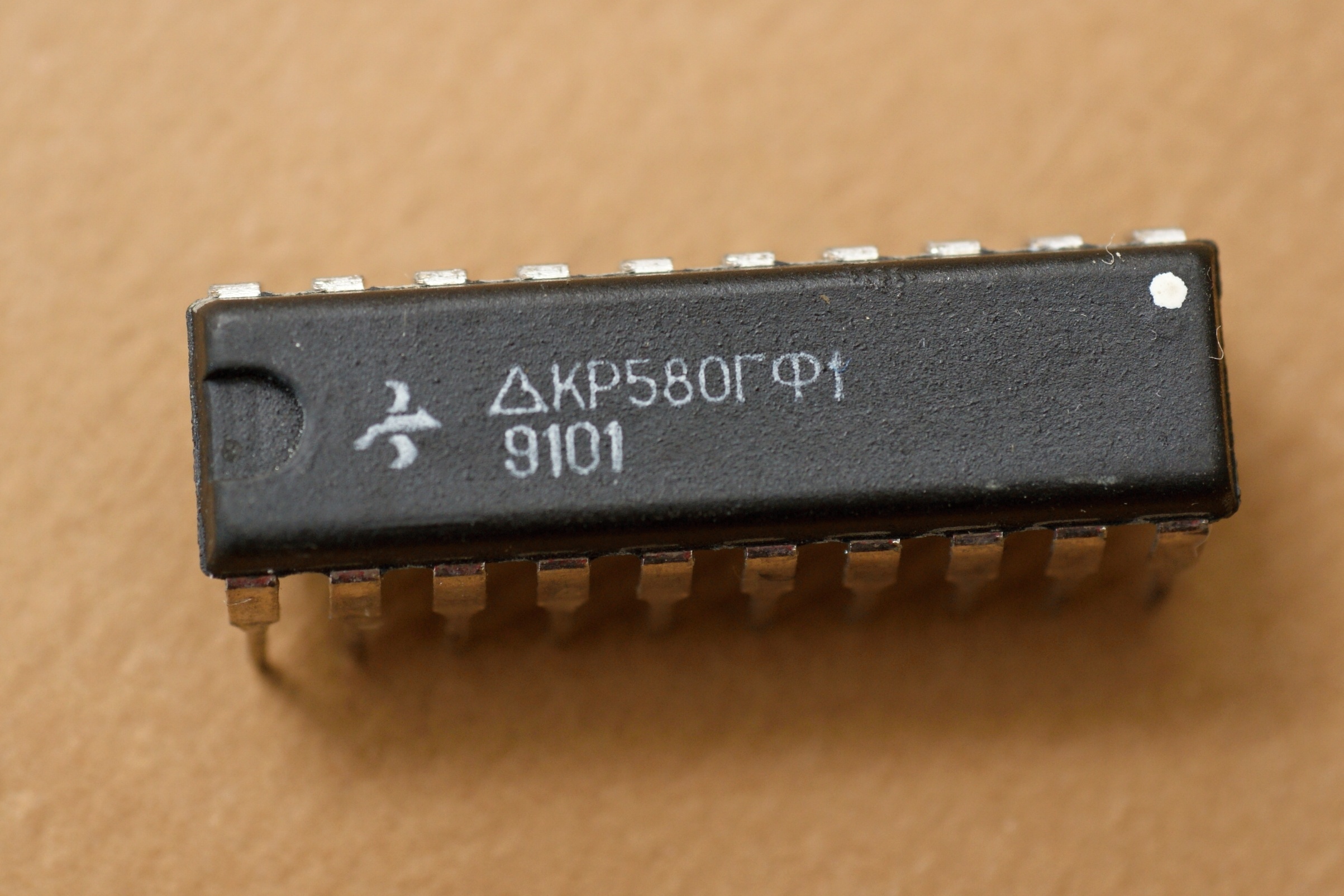

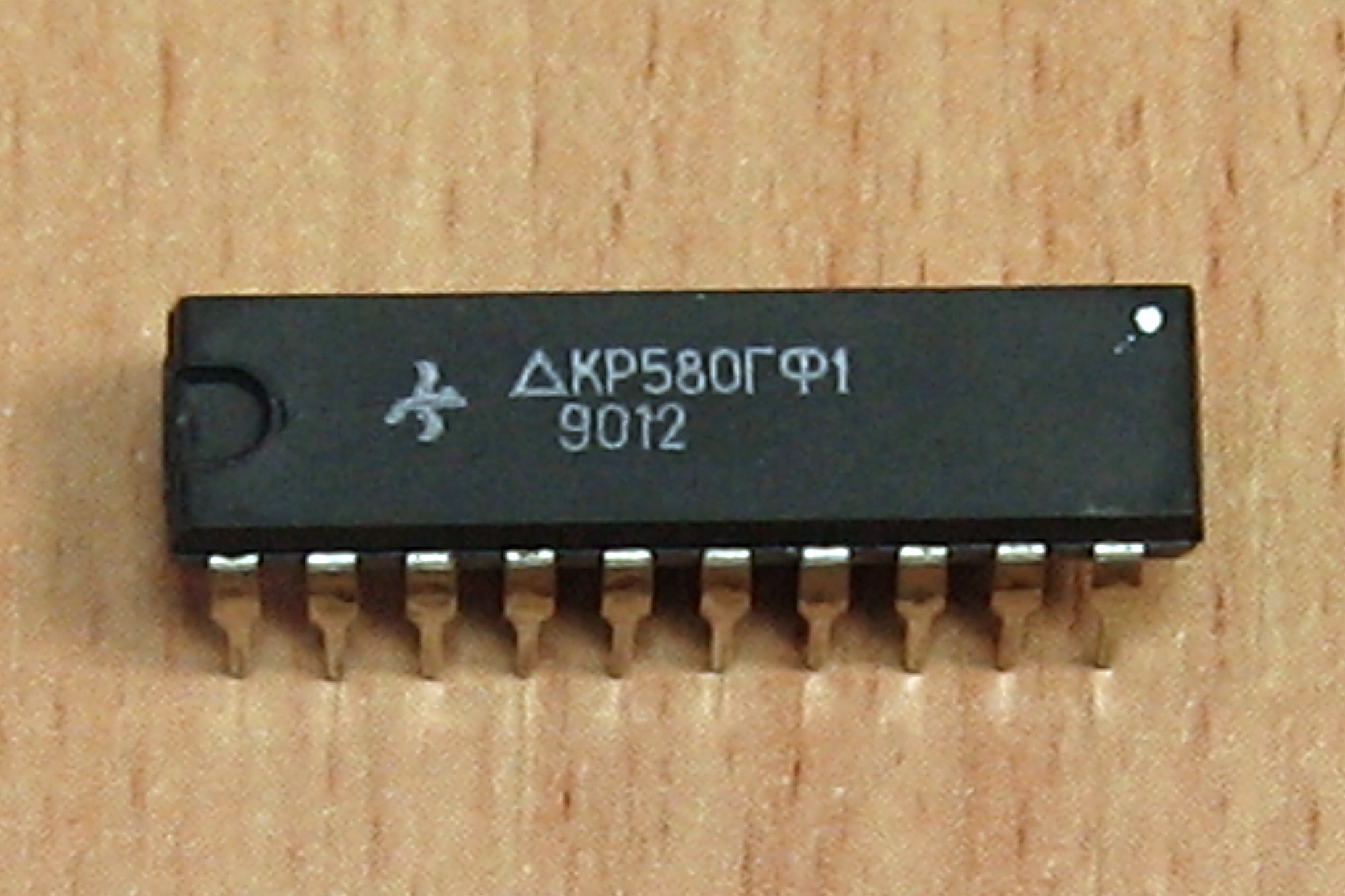

КР580ГФ1

Практически вся номенклатура 580 серии представляет собой копии зарубежных микросхем и хорошо документирована. Но есть пара-тройка приборов собственной разработки, малосерийных. Вот, к примеру, КР580ГФ1, которая даже ни в одном справочнике не числится.

Во всех кратких упоминаниях о ней назначение описывается туманно, "генератор сигналов специальной формы". Если посмотреть на, хоть и краткий, но всё же информативный заводской паспорт (что на опытные выпуски, что на серийные), то можно сделать вывод, что микросхема выполняет роль системного генератора. Она формирует тактовую частоту, сигналы управления микросхемами динамического ОЗУ, фазированные тактовые импульсы для процессора и ряд дробных частот.

Это, по-моему, единственная микросхема серии, выпускавшаяся запорожским заводом "Гамма".

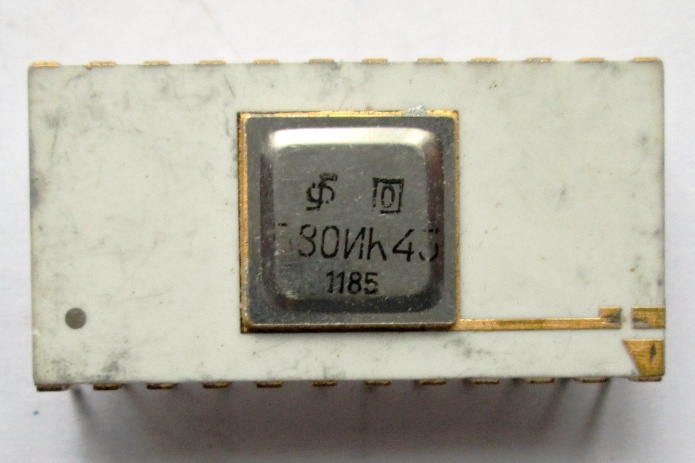

580ИК43

(фото с форума "Портативного ретрорадио")

Весьма интересный образец - довольно редкая микросхема расширителя ввода-вывода с разрядностью 4 бит, более известная как КР580ВР43. А эта ИК43 - из опытной партии, которая разваривалась в керамике для снижения брака.

Производитель (и разработчик) - Фрязинский завод имени 50-летия СССР (ПО Электронприбор)

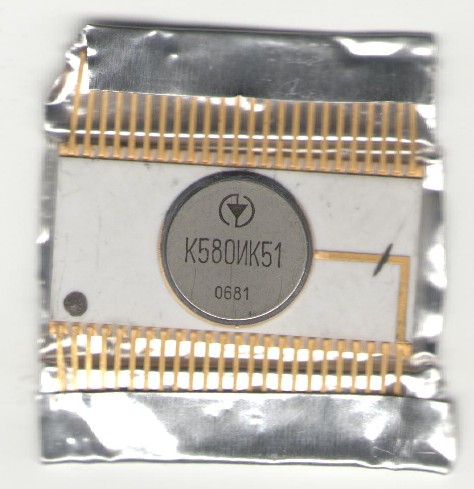

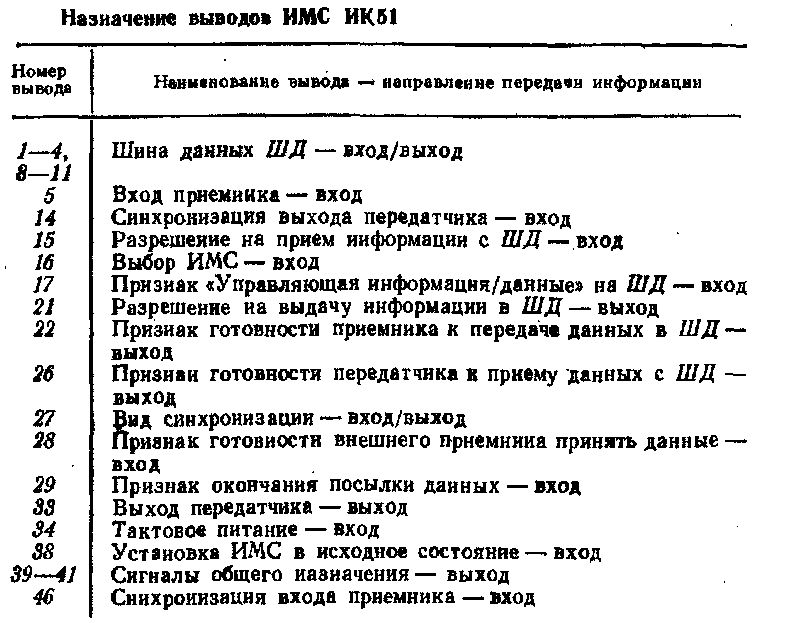

К580ИК51 (580ВВ51)

Ранний вариант микросхемы К580ВВ51 (последовательный порт). Производитель - киевский Квазар:

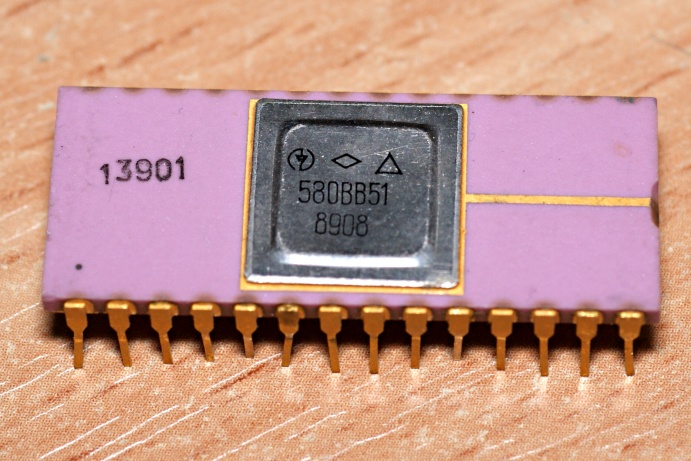

Вот пара редких вариантов ВВ51; первый - в розовой керамике:

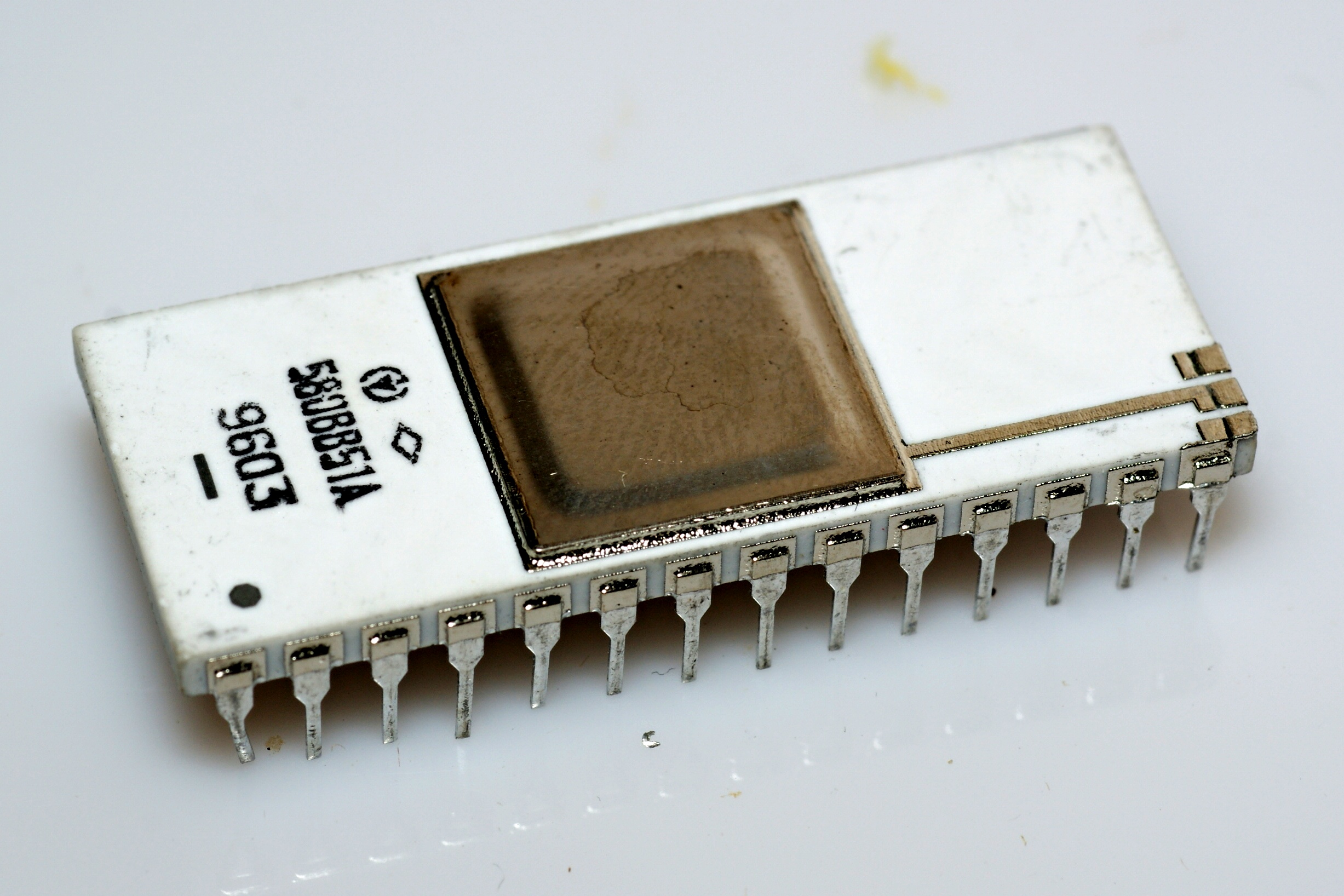

и второй, относительно свежий, в никеле и буквой А. Обычно 580ВВ51А были в пластмассе..

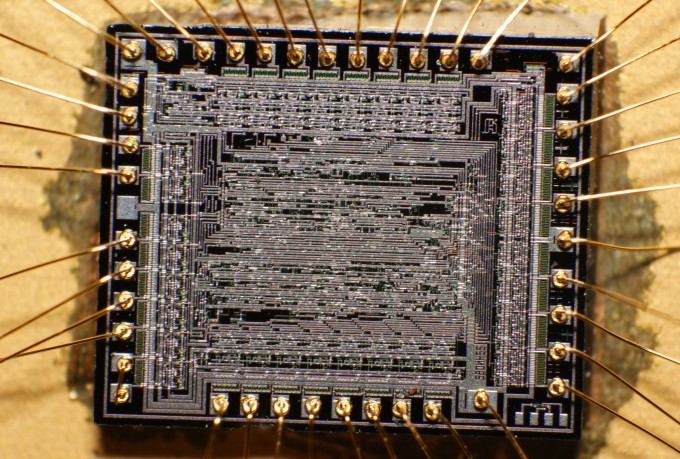

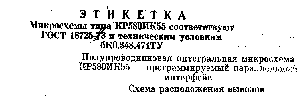

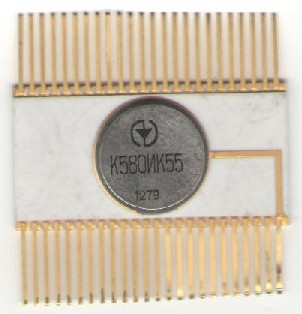

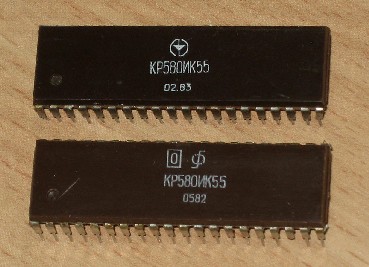

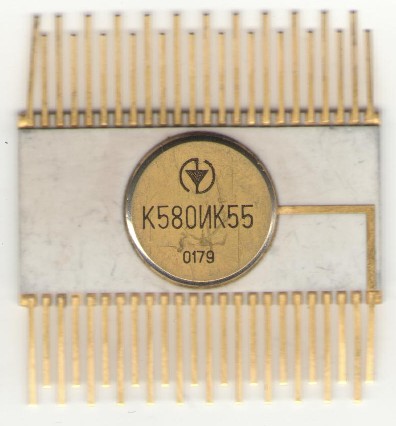

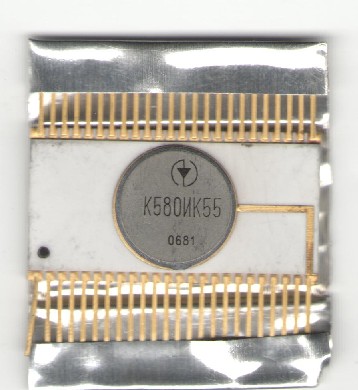

К580ИК55 + КР580ИК55

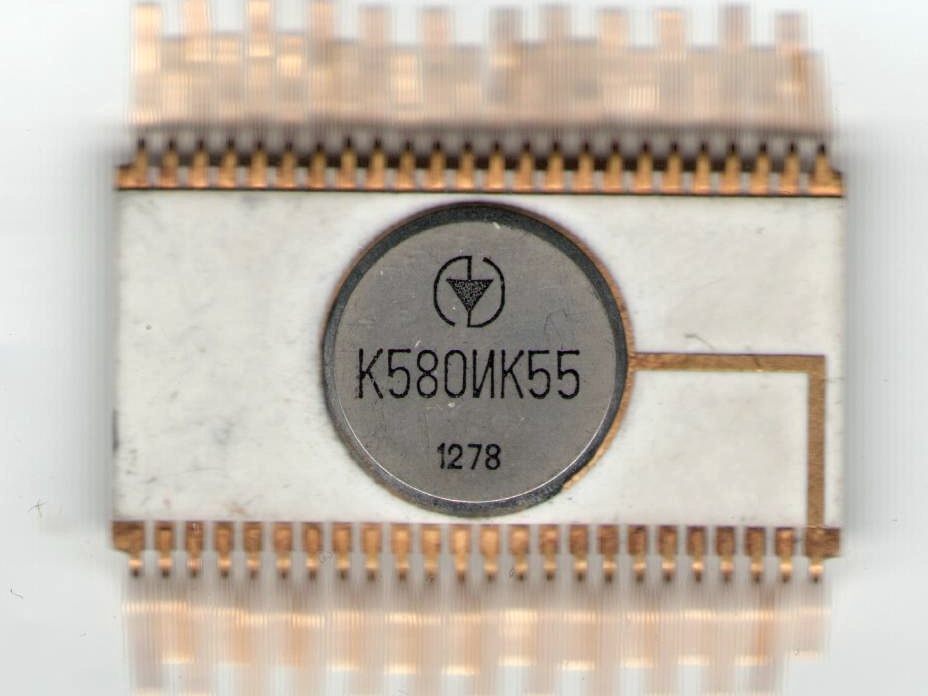

(самая ранняя микросхема этой серии в моей коллекции)

Для сравнения - фото 580ВВ55, кристаллы явно отличаются:

(фото с форума Diesel forum)

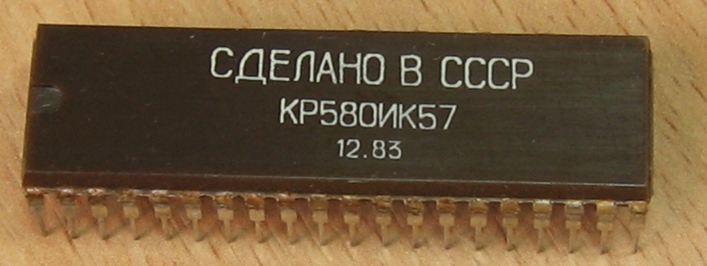

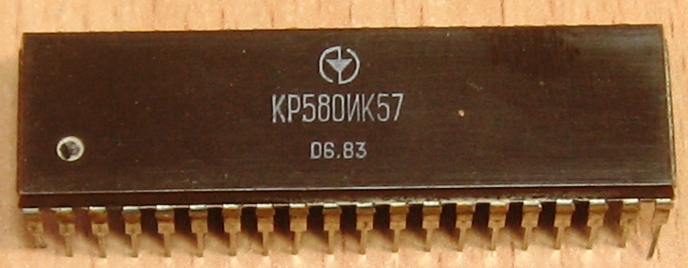

КР580ИК57

Ранний вариант микросхемы КР580ВТ57 (контроллер прямого доступа в память). Производитель - киевский Квазар; а вторая - экспортная, так что производителя у неё определить невозможно.

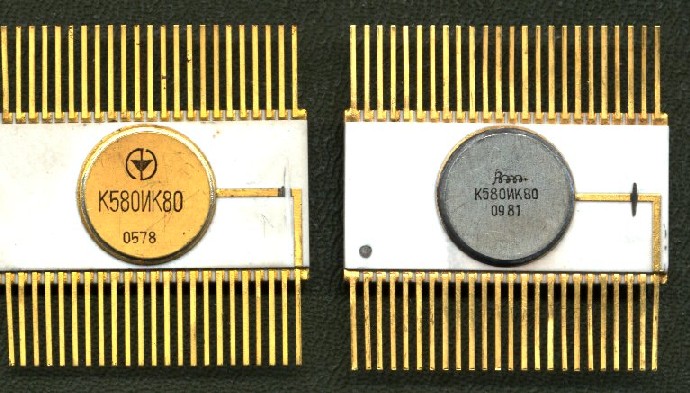

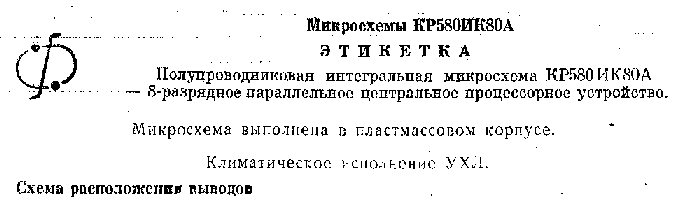

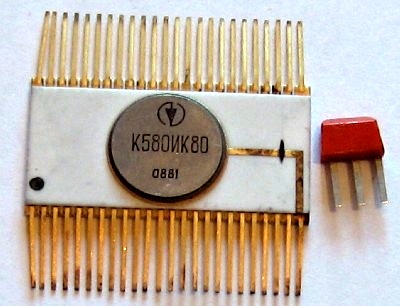

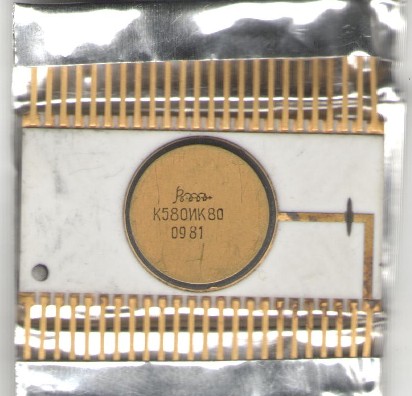

К580ИК80 + КР580ИК80

Отмечу, что микросхема вышла очень дорогой. В 1985 году оптовая отпускная цена для предприятий на К580ИК80 составляла 32,80 рубля! Это вообще самая дорогая интегральная микросхема 85 года, дороже были только многокристальные гибридные микросборки.

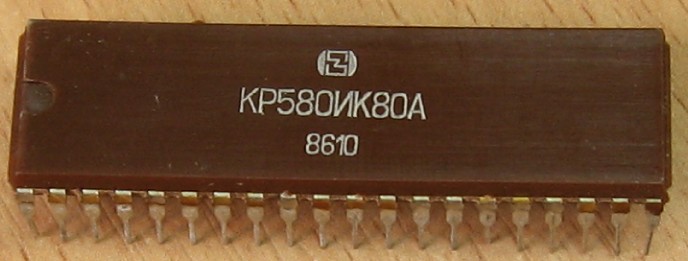

Немалую лепту в эту цену, видимо, вносил корпус. Пластмассовая КР580ИК80А стоила в том же году вдвое меньше, 15,60 рубля.

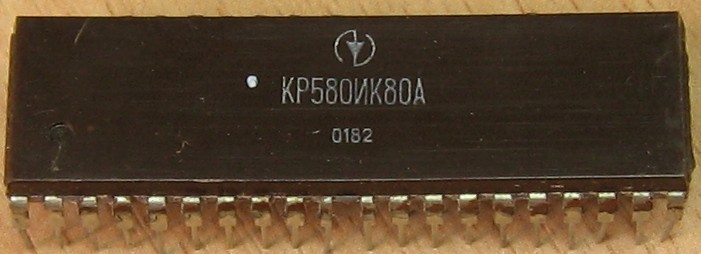

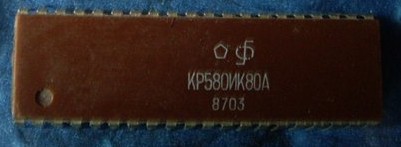

в пластмассе она выпускалась вплоть до 1987 года:

(фото с форума Портативное ретрорадио)

а вот очень интересный экземпляр процессора с логотипом Светловодского завод "Калькулятор". Микросхемы этого завода встречаются редко - он был филиалом опытного производства КНИИМП. Предположительно, они только корпусировали?

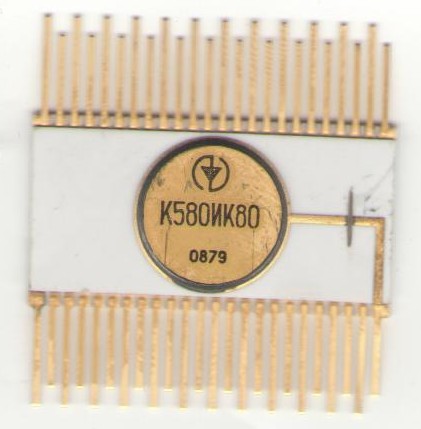

и еще один необычный экземпляр. Необычность - выводы разной длины. Видимо для "шахматного" монтажа, наподобие 145ой серии. К концу 1979 года от этого уже отказались, и выводы стали одинаковыми.

вот слева интересный экземпляр, выпущенный еще до подписания ТУ на серию:

(фото Игоря aka ddr2ddr)

(фото из статьи Как «открыть» микросхему и что у неё внутри?)

Очень любопытный вывод сделан, "Оказалось, что вопреки распространенному убеждению, он не является послойной копией Intel 8080/8080A (некоторые блоки похожи, но разводка и расположение контактных площадок существенно отличается)."

Что интересно, такой же вывод сразу же сделали и за рубежом, после анализа первых образцов этой микросхемы, попавших туда; об этом упоминает статья 1980 года "Soviet Gaining In Computers" в Нью-Йорк Таймс.

И, в продолжении этого, "Оказалось, в КР580ВМ80А ровно 4758 транзисторов (а не 6000 или 4500, как иногда ошибочно упоминают).
Топология КР580ВМ80А похожа, но не идентична i8080. Тем не менее, отличий в реализации опкодов КР580ВМ80А не было обнаружено."

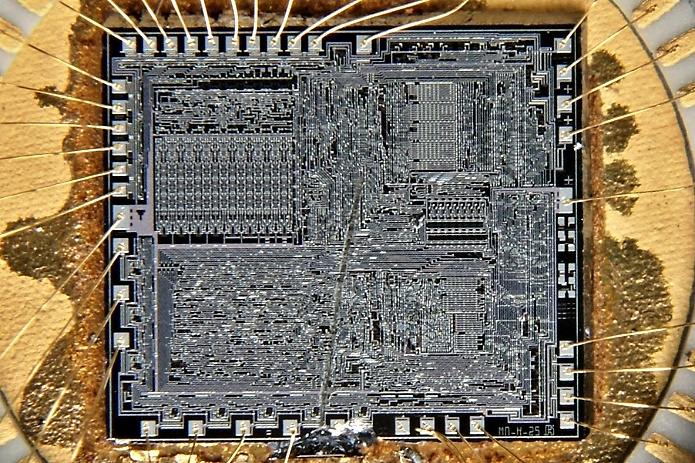

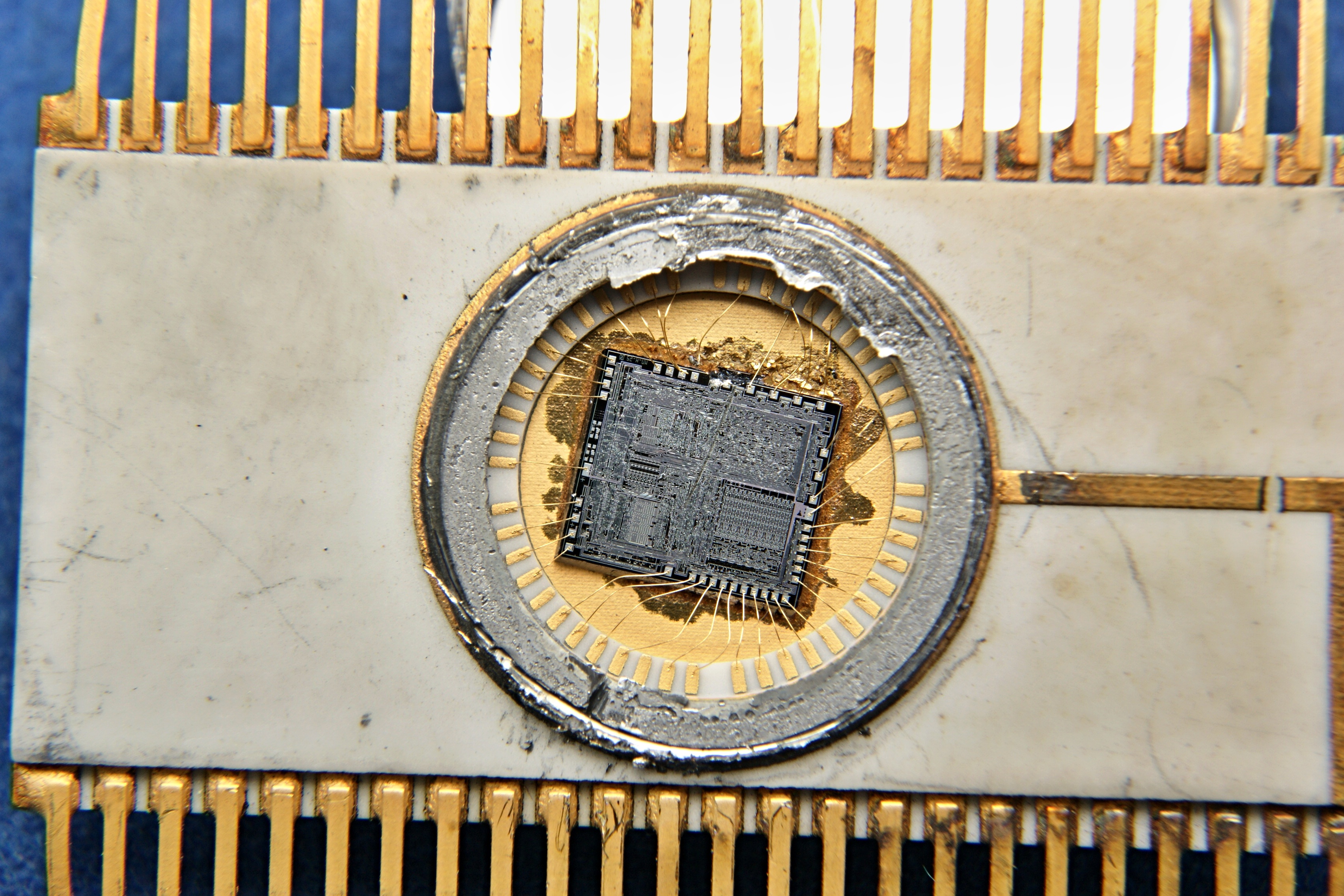

А вот на моём вскрытом экземпляре вместо "580ИК80А" какие-то странные буквы - "МП-К-25". Это внутриинститутское обозначение темы (которое вроде бы расшифровывается как «Микропроцессор Кобылинского 25-му съезду»), так что он явно из совсем ранних образцов. Причём его топология, хоть и не значительно, но отличается от 580ИК80.

По слухам, на топологии свои автографы запечатлели АТ (Александр Тильс), ББ (Борис Балай) и ИЛ (Игорь Лопаненко). Однако, разрешения фотоаппарата не хватает для того, чтобы подтвердить это. Чую, придётся браться за микроскоп...

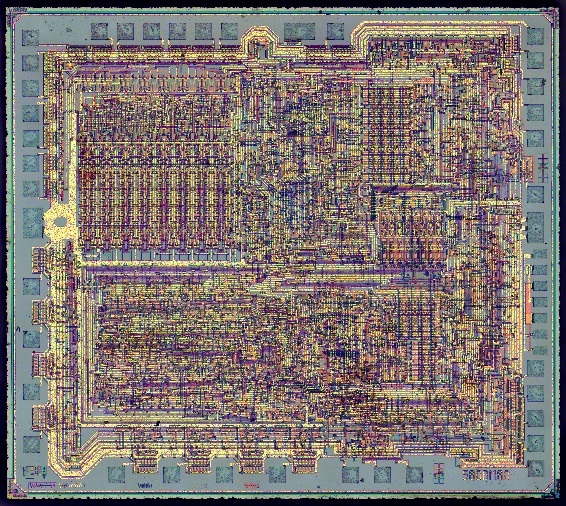

Ну и, чтобы закрыть тему топологии, фото 580ВМ80 (которое демонстрирует ещё один, уже третий, вариант кристалла) :

(фото из статьи КР580ВМ80А - к восстановлению схемы готов : фото выходного дня; там еще ряд прекрасных снимков)

Источники:

1. Перечень развиваемых серий ИС. Редакция 1978 г.
2. Зубашич В.Ф., Кобылинский А.В., Темченко В.А., Сабадаш Н.Г. . Микропроцессорный комплект БИС серии К580. Семейство микро-ЭВМ "Электроника К1". - "Электронная промышленность" 1979, №11-12.
3. Бедрековский М.А., Кручинкин Н.С., Подолян В.А. Микропроцессоры. - М.: Радио и связь, 1981 (Массовая радиобиблиотека; Вып. 1028).
4. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
5. Кобылинский Альфред Витольдович. Разработка семейств микропроцессорных комплектов СБИС. Диссертация на соискание ученой степени кандидата технических наук в форме научного доклада. Киев - 1985.
6. Микропроцессоры. В 3-х кн. Кн. 1. Архитектура и проектирование микро-ЭВМ. Организация вычислительных процессов: Учеб. для втузов/П.В. Нестеров, В.Ф. Шаньгин, В.Л. Горбунов и др.; Под редакцией Л.Н. Преснухина. М.: Высш. шк., 1986
7. Мокеев О.К. Полупроводниковые приборы и микросхемы: Учеб. пособие для сред. ПТУ. - М.: Высш. шк., 1987.
8. Самофалов К.Г., Викторов О.В. Микропроцессоры. - Б-ка инженера. - 2-е изд., перераб. и доп. - К.: Тэхника, 1989.
9. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
10. Библиотека информационной технологии (БИТ). Выпуск 2. Под редакцией Г.Р.Громова. Москва, ИНФОАРТ, 1991.
11. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
12. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6 - М.: КУбК-а, 2003.
13. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
14. Стратегия выбора. - К.: "Корнiчук", 2012.
15. Неформальная история разработки ПК “Истра-4816” - Виртуальный компьютерный музей.
