Микропроцессорный n-МОП комплект серии для микро-ЭВМ "Электроника-60", тактовая частота 3,3 МГц.
Производитель - НПО "Электроника (ныне ВЗПП), г.Воронеж. Серия копировалась с микропрограммируемого комплекта MCP-1600 разработки Western Digital.
ОКР на базовый комплект микросхем были закончены, предположительно, в I квартале 1978 года. При этом отмечу, что в каталогах и справочниках серия появляется только с 1986 года, после перевода её в пластмассовый корпус.
Регистровое 16-разрядное АЛУ обработки данных.
В состав схемы входят АЛУ, регистры общего назначения (РОН), дешифратор, регистр микрокоманд, регистр-указатель для адресации к РОН; устройство местного управления с логической матрицей дешифрации кода микрокоманды и буферные схемы.

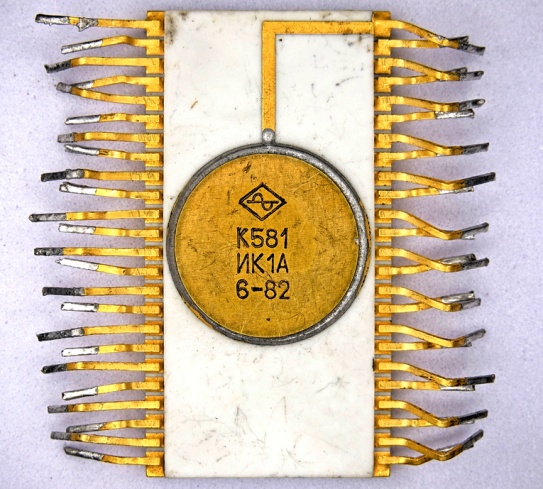

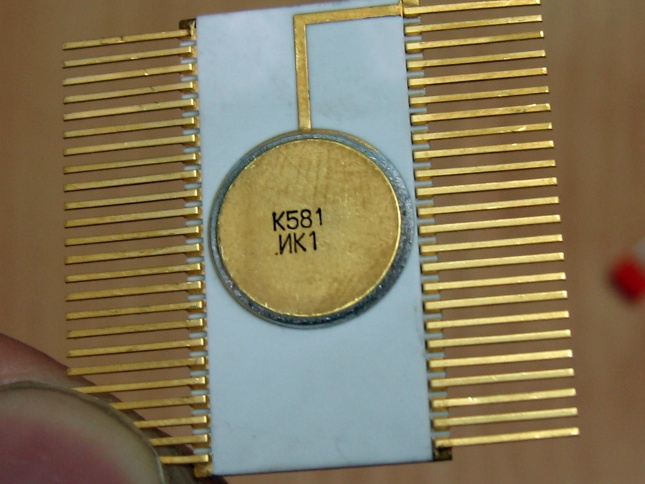

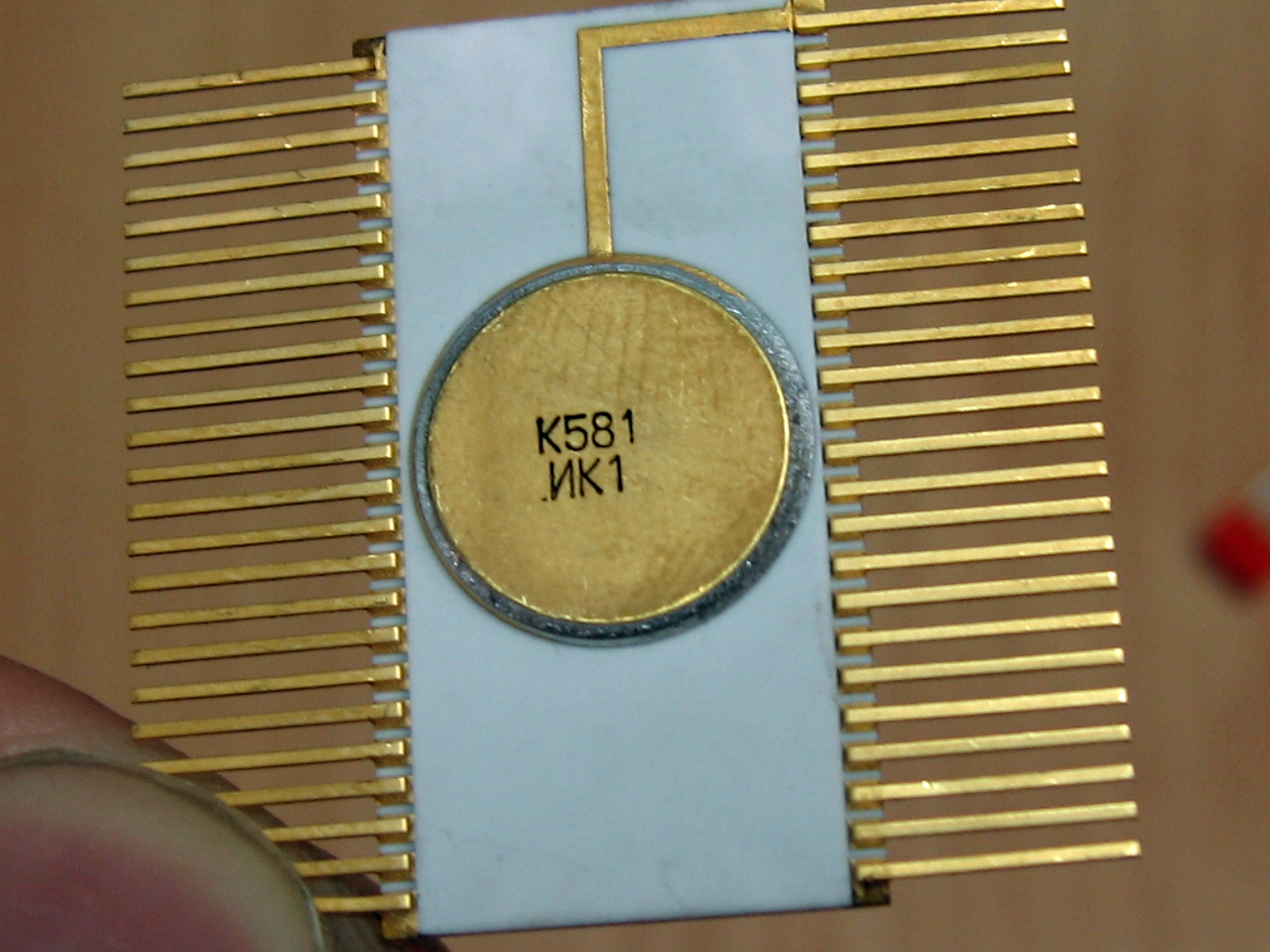

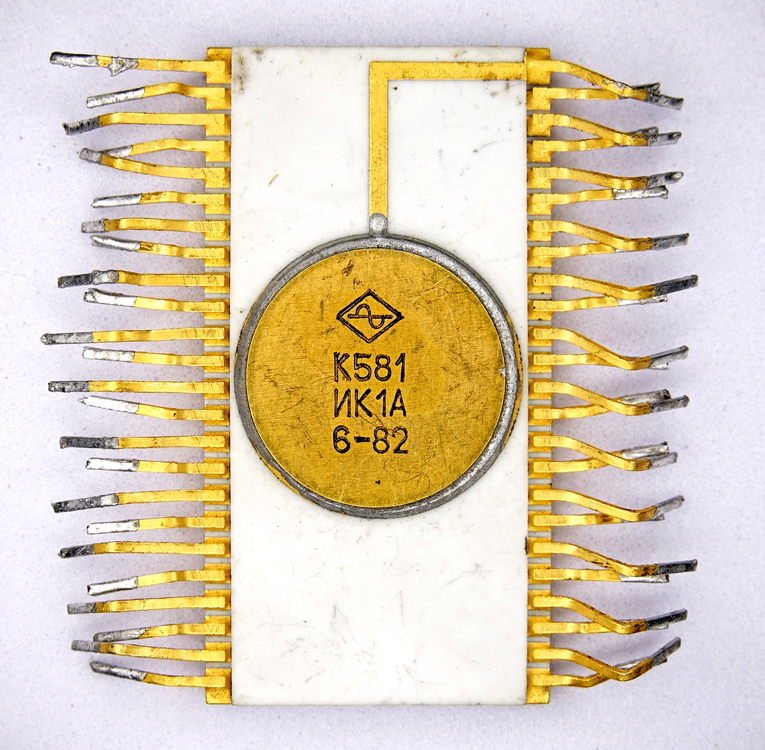

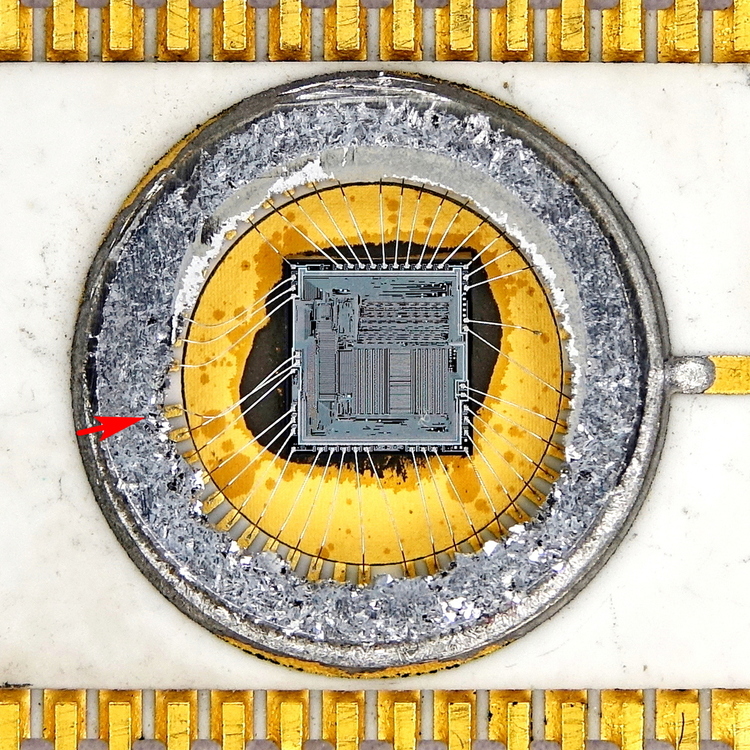

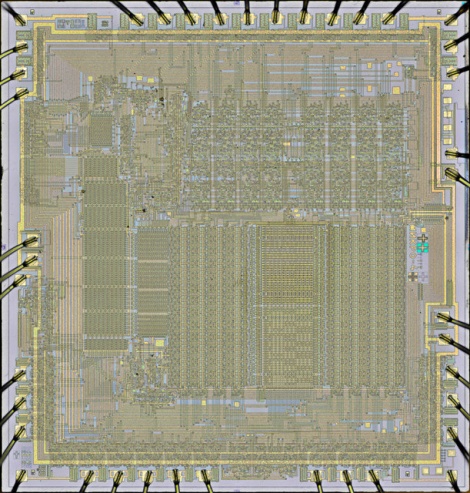

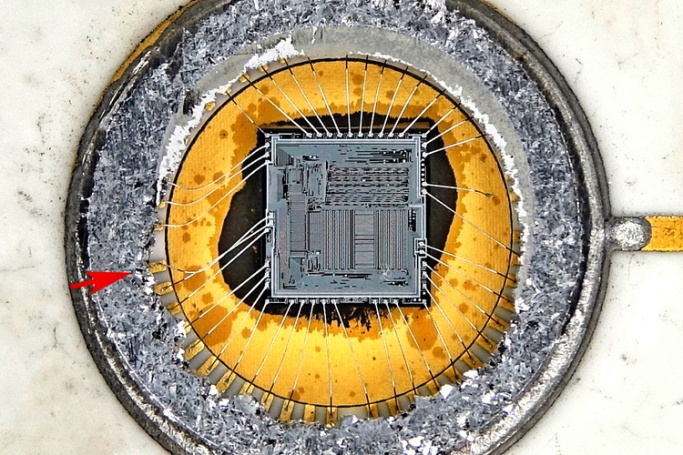

Вырезка из справочника о КР581ИК1. Версия "А" чуть более медленная - время цикла макрокоманды 440...2800 нс и К581ИК1 и 600...2800 нс у К581ИК1А.

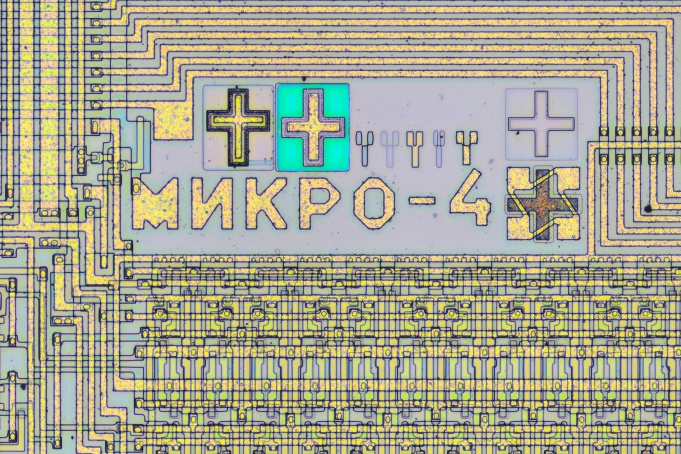

(фото от L-C)
(фото от L-C)
(фото от L-C)

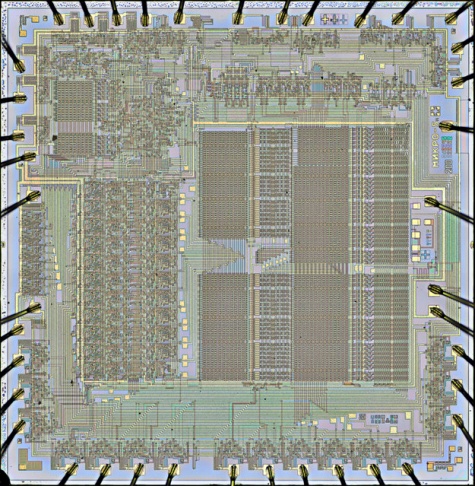

Схема управления выполнением операций. Предназначена для генерации адресов микропоследовательностей для микропрограммного ПЗУ и управляющих сигналов для внешних операций ввода/вывода.
В состав микросхемы входят регистры системных команд и микрокоманд, программируемая матрица трансляции, счетчик микрокоманд, регистры возврата и состояния, схемы управления.

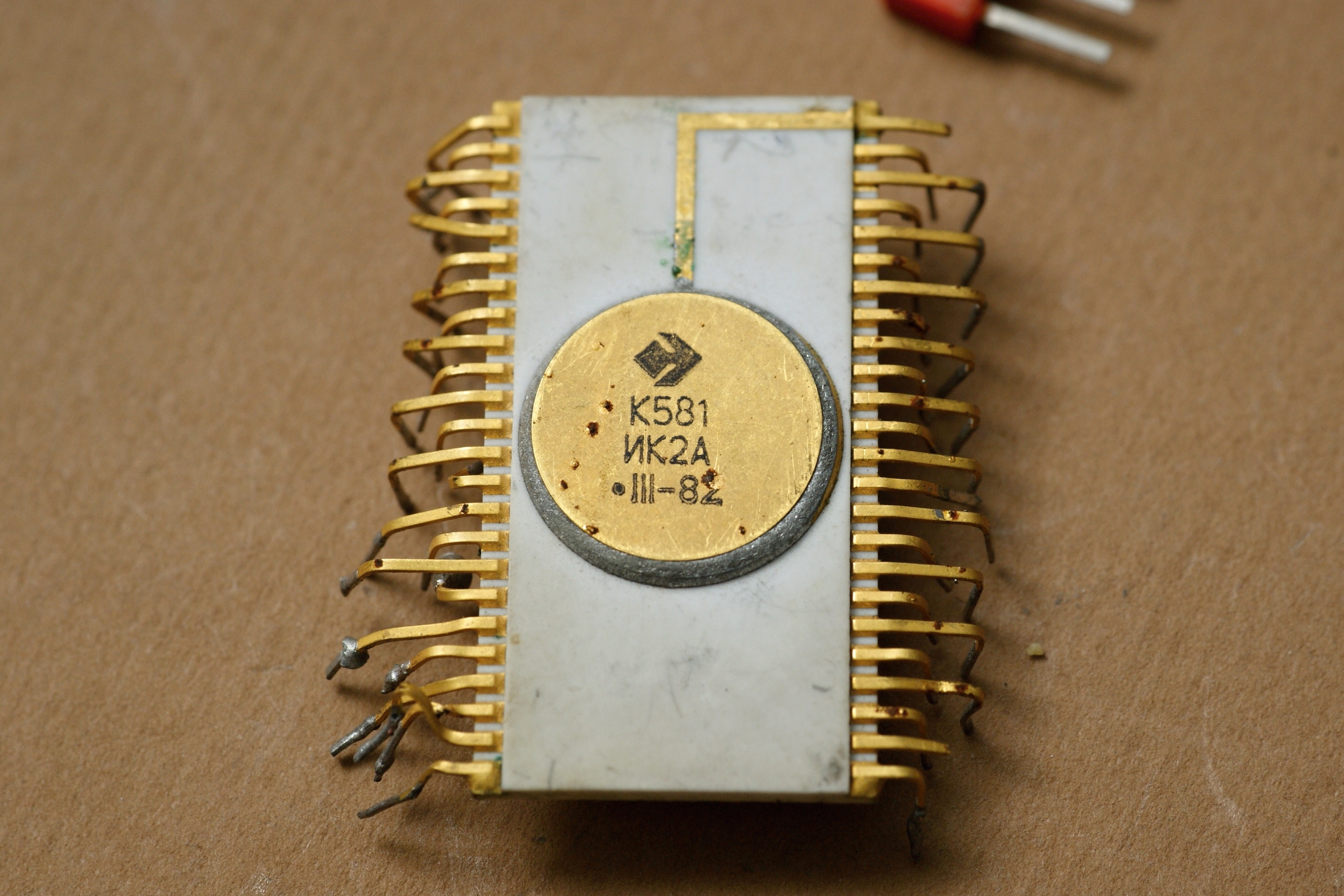

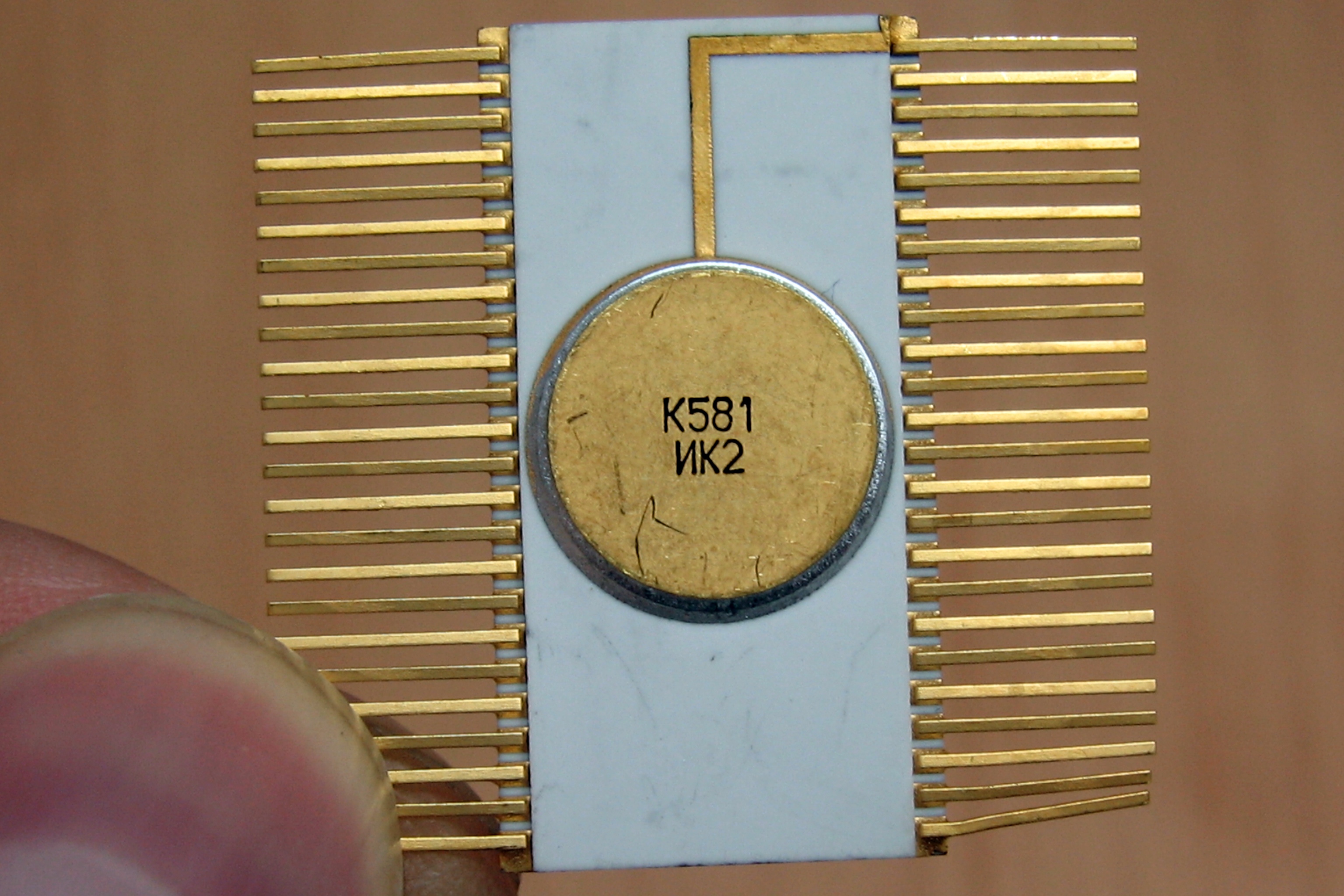

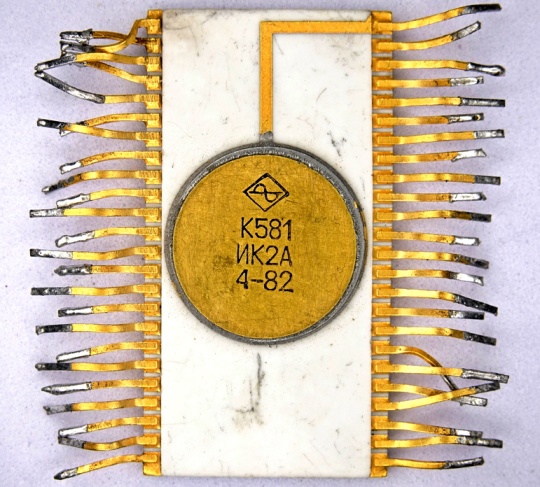

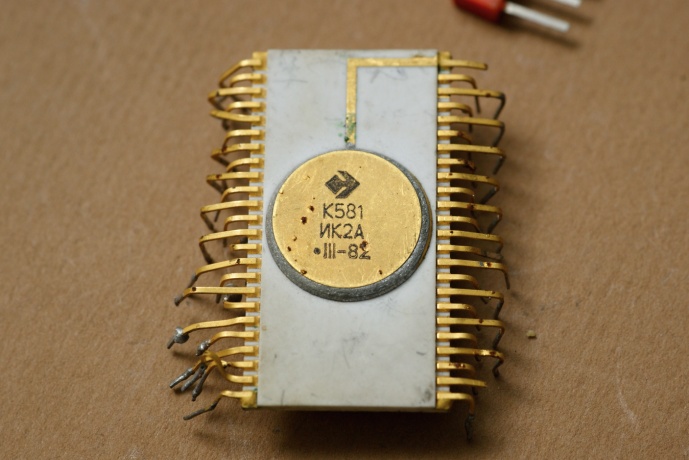

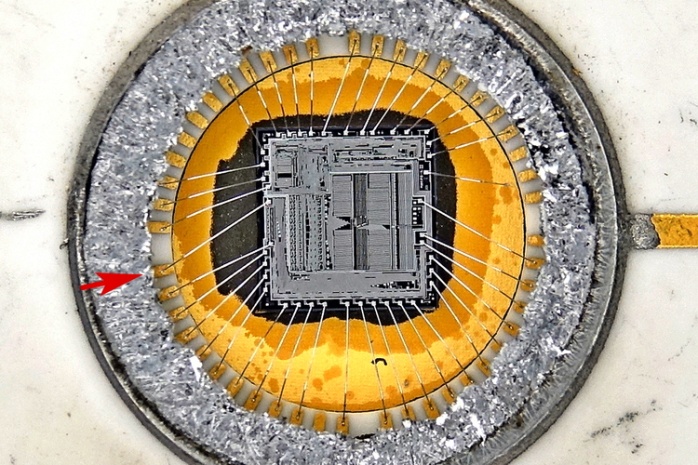

Вырезка из справочника про вариант КР581ИК2.

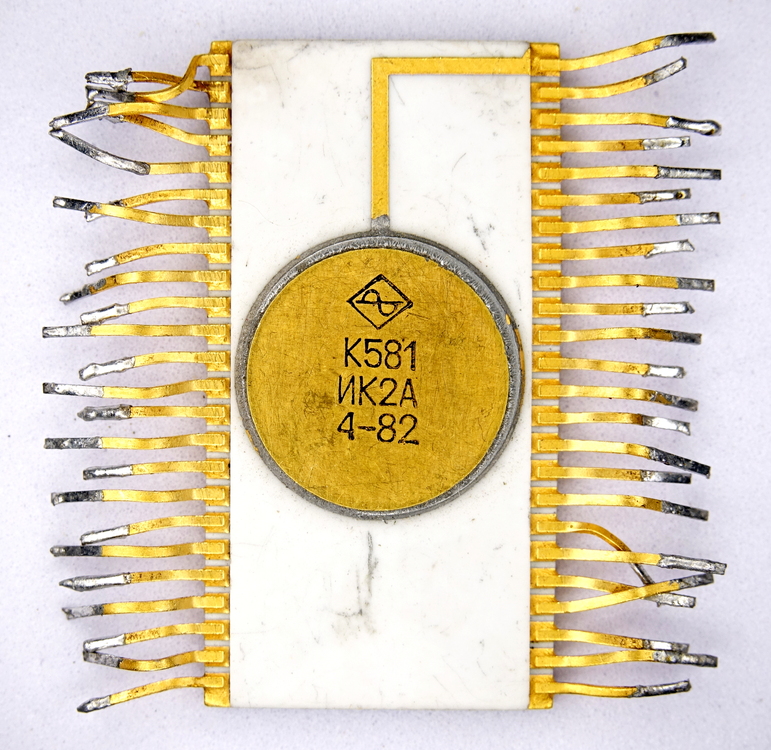

(фото от L-C)

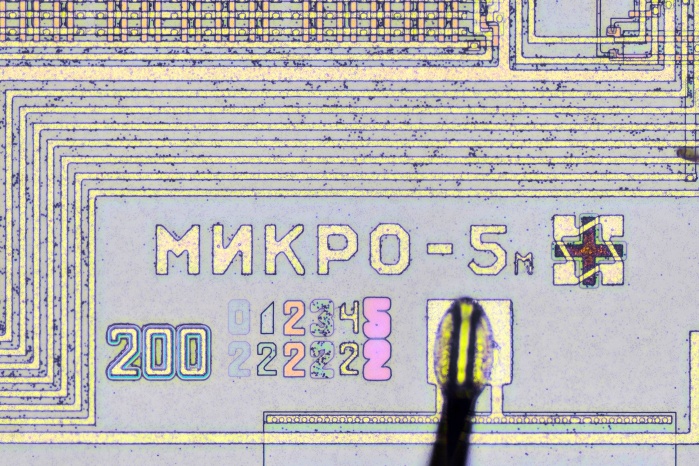

(фото от L-C)

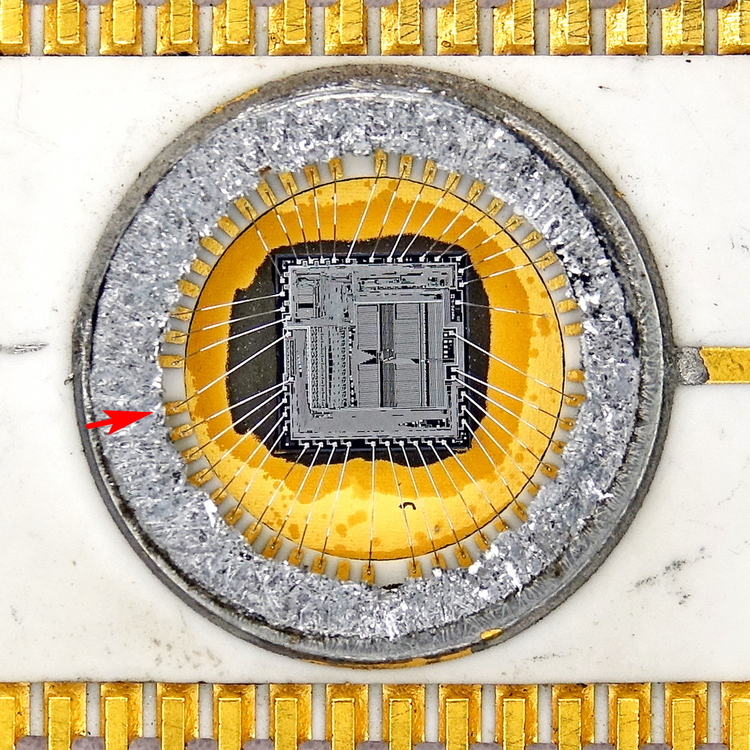

(фото от L-C)
(фото от L-C)
