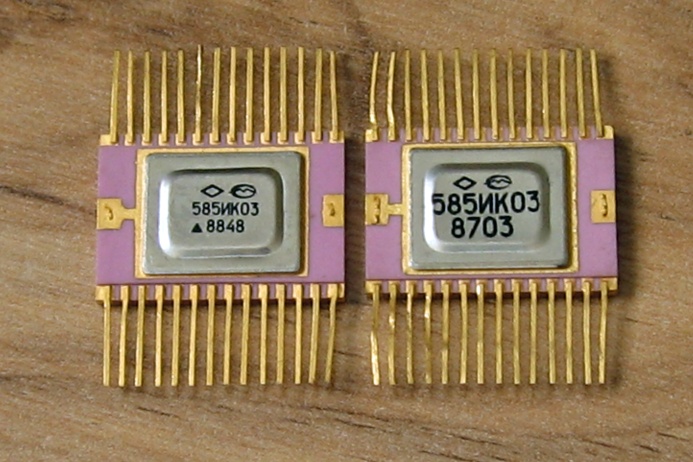

Секционированный микропроцессорный набор по технологии ТТЛШ. Разрядность устройств, создаваемых на его основе, кратна 2, система команд произвольная, быстродействие операций типа регистр-регистр до 1 млн/с.
Это отечественная копия интеловского комплекта 3001-3003 и ряда периферийных схем для него. Она не слишком распространена, и слабо описана в литературе, в отличии от варианта в DIP-корпусах, 589 серии.
Производитель - "Микрон", Зеленоград.
Наращиваемый блок приоритетного прерывания, копия Intel 3214. Микросхема разработана по ОКР "Исполин-14С". Данные из отраслевого каталога на неё.
585ИК14 обеспечивает выполнение функций: асинхронный прием и хранение сигналов запроса на прерывание в восьми направлениях; выдачу кода уровня принятого сигнала запроса на прерывание; прием и хранение кода уровня прерывания, обрабатываемого процессором; выдачу процессору сигнала о наличии запроса на прерывание более высокого приоритета по сравнению с обрабатываемым.

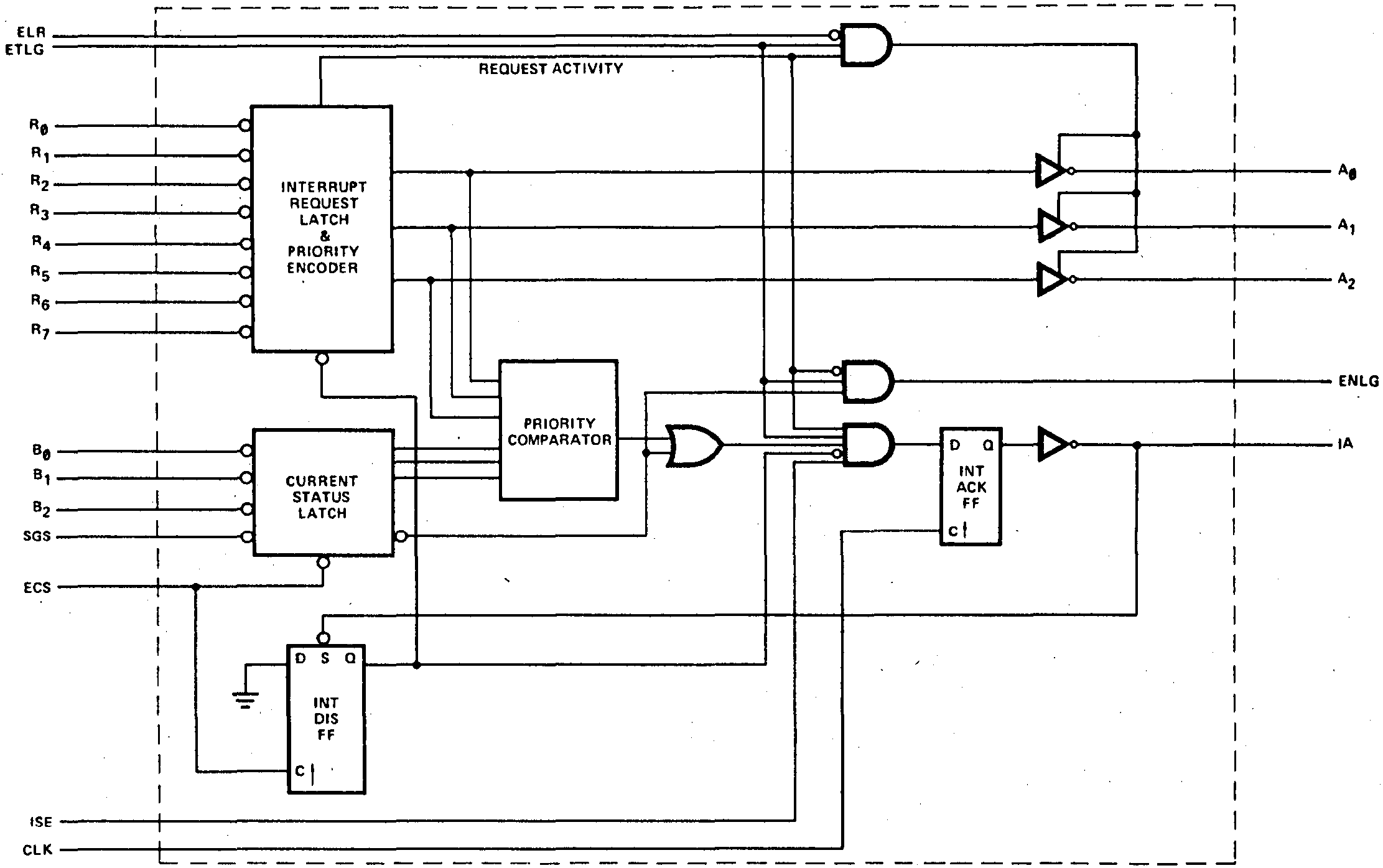

Функциональная схема (из описания зарубежного прототипа)
Схема обеспечивает прерывание по восьми источникам запросов и имеет возможность наращивания их количества.
Блок приоритетного прерывания состоит из совокупности триггеров, в которые по восьми направлениям поступают сигналы запроса на прерывание, и триггерного регистра для хранения кода уровня приоритета программы, обрабатываемой процессором. Кроме того, в состав входят схемы, обеспечивающие выдачу сигнала о наличии запроса на прерывание, и буферная схема, через которую на магистраль выдается код поступившего запроса.
При поступлении сигналов, индицирующих запросы на прерывание, они запоминаются в соответствующих триггерах. В зависимости от того, с какого направления пришел сигнал, он получает с помощью шифратора код своего приоритета, сигнал сравнивается с кодом текущего приоритета. Если уровень приоритета пришедшего запроса старше приоритета выполняемой программы и есть стробирующий сигнал разрешения, то с приходом сигнала синхронизации на выходе устанавливается уровень «0», указывающий о необходимости прерывания работы процессора.
В момент установления сигнала блокируется допуск других запросов на прерывание. Блокировка снимается после записи в триггерный регистр текущего состояния нового кода уровня прерывания.
Дополнительные входы и выходы служат для аппаратного расширения количества направлений приема сигналов запроса прерывания.

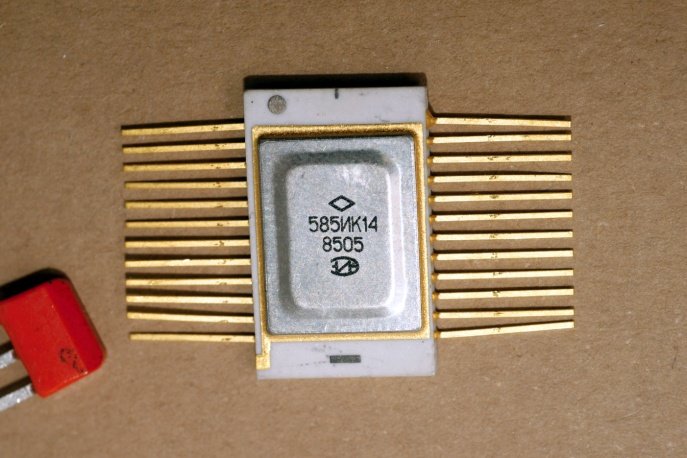

(фото с форума Радиокартинки)

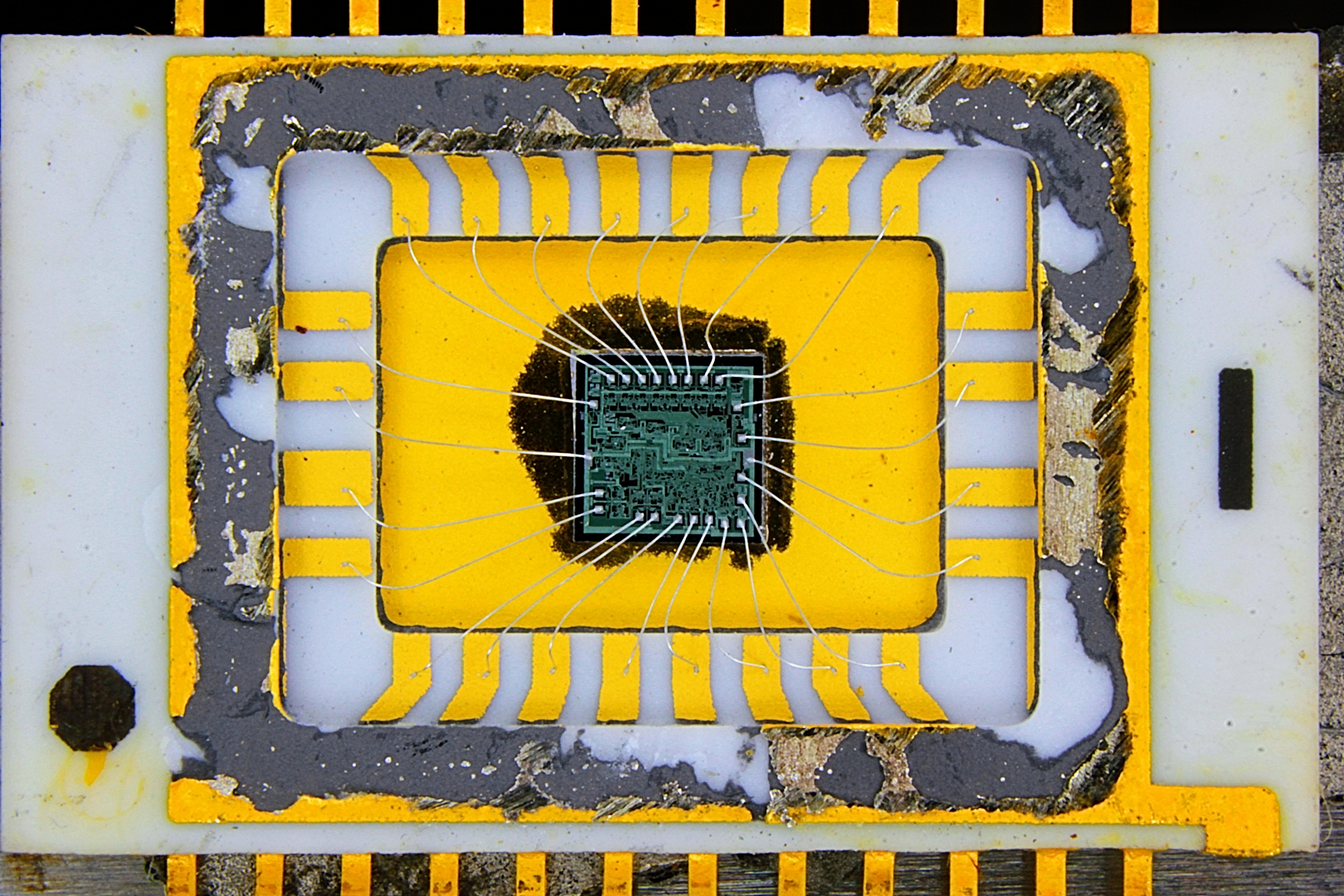

(фото с форума Радиокартинки)

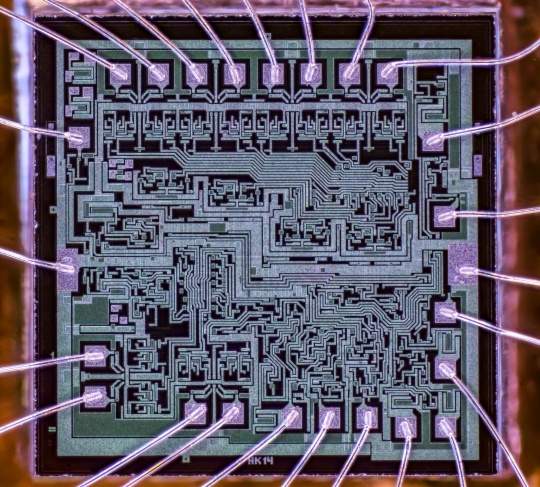

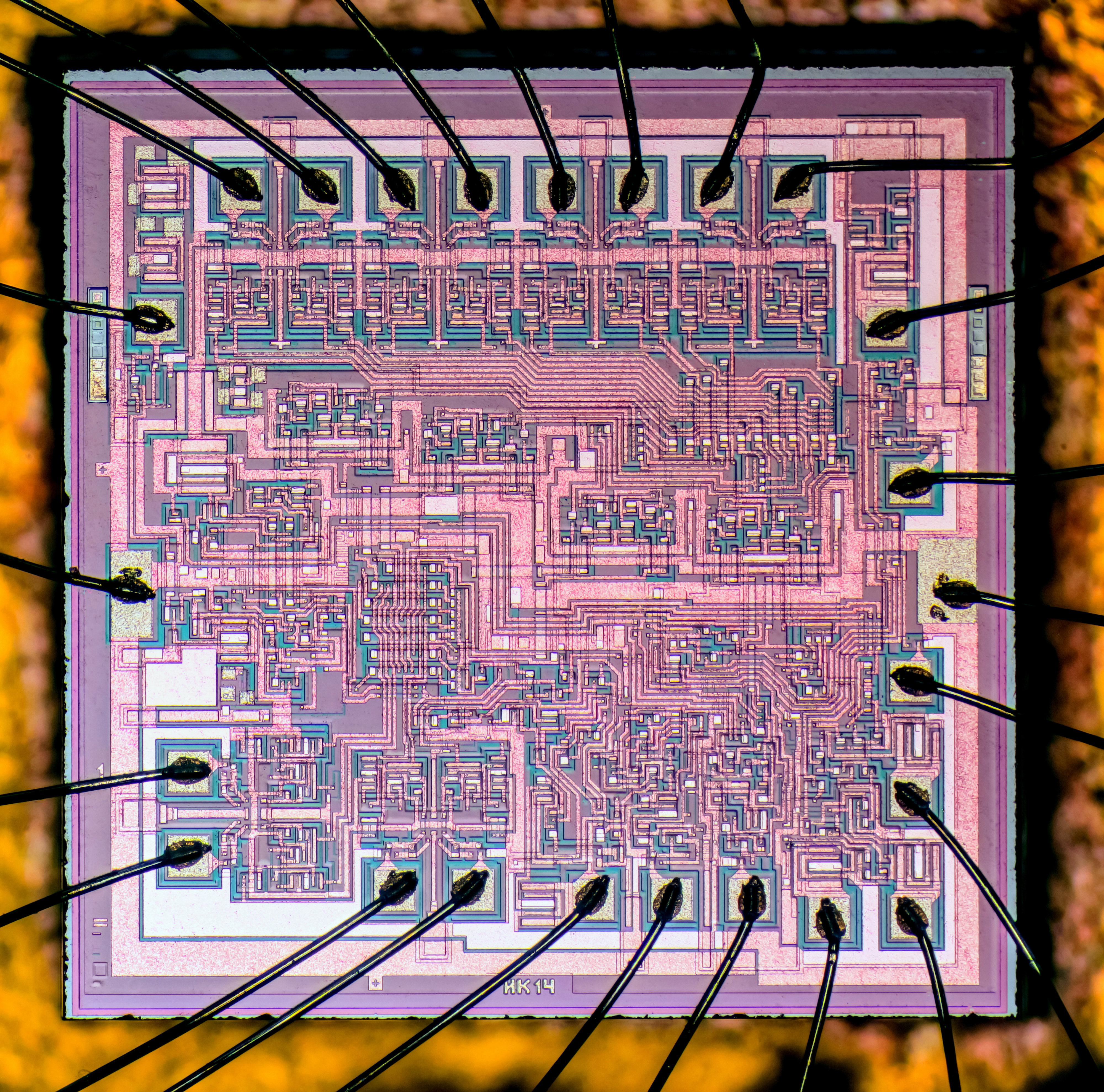

(фото с форума Радиокартинки)
Источники:
1. Перечень развиваемых
серий ИС. Редакция 1978 г.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
3. Микросхемы интегральные полупроводниковые цифровые. Группа 6231.
Справочник. Том V. РМ 11 070.013.5. Всесоюзный научно-исследовательский
институт "Электронстандарт". 1983.
4. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
5. Нефедов А.В. Интегральные микросхемы и их
зарубежные аналоги: Справочник. Т. 6. - М.:
КУбК-а, 2003.
