593я серия

В серии одна-единственная микросхема:

593БР1

Активная линия задержки для обработки информации в аппаратуре звукового диапазона (при этом военного назначения). Микросхема содержит 215 интегральных элементов и выполнена по низкопороговой нитрид-поликремниевой технологии на основе ПЗС. Справочный лист и заводской паспорт на нее.

Производитель - "Квазар", г.Киев (Украина).

Электрические параметры

Напряжения питания +5 В, 24 В
Ток потребления 2,9 мА
Коэффициент усиления напряжения не менее 1
Напряжение шума, приведенное ко входу, 2,5 мВ
Входное напряжение не более 1 В
Тактовая частота 1 МГц
Сопротивление нагрузки не менее 100 кОм
Емкость нагрузки не менее 100 пФ
Коэффициент гармоник не более 3%
Коэффициент нелинейности АЧХ не более 2,5 дб
Напряжение тактового сигнала не более 26 В

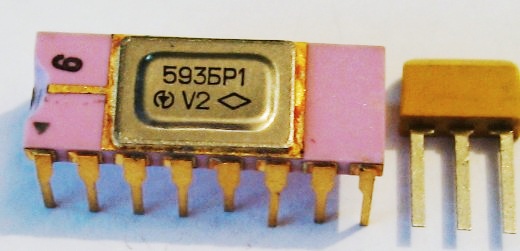

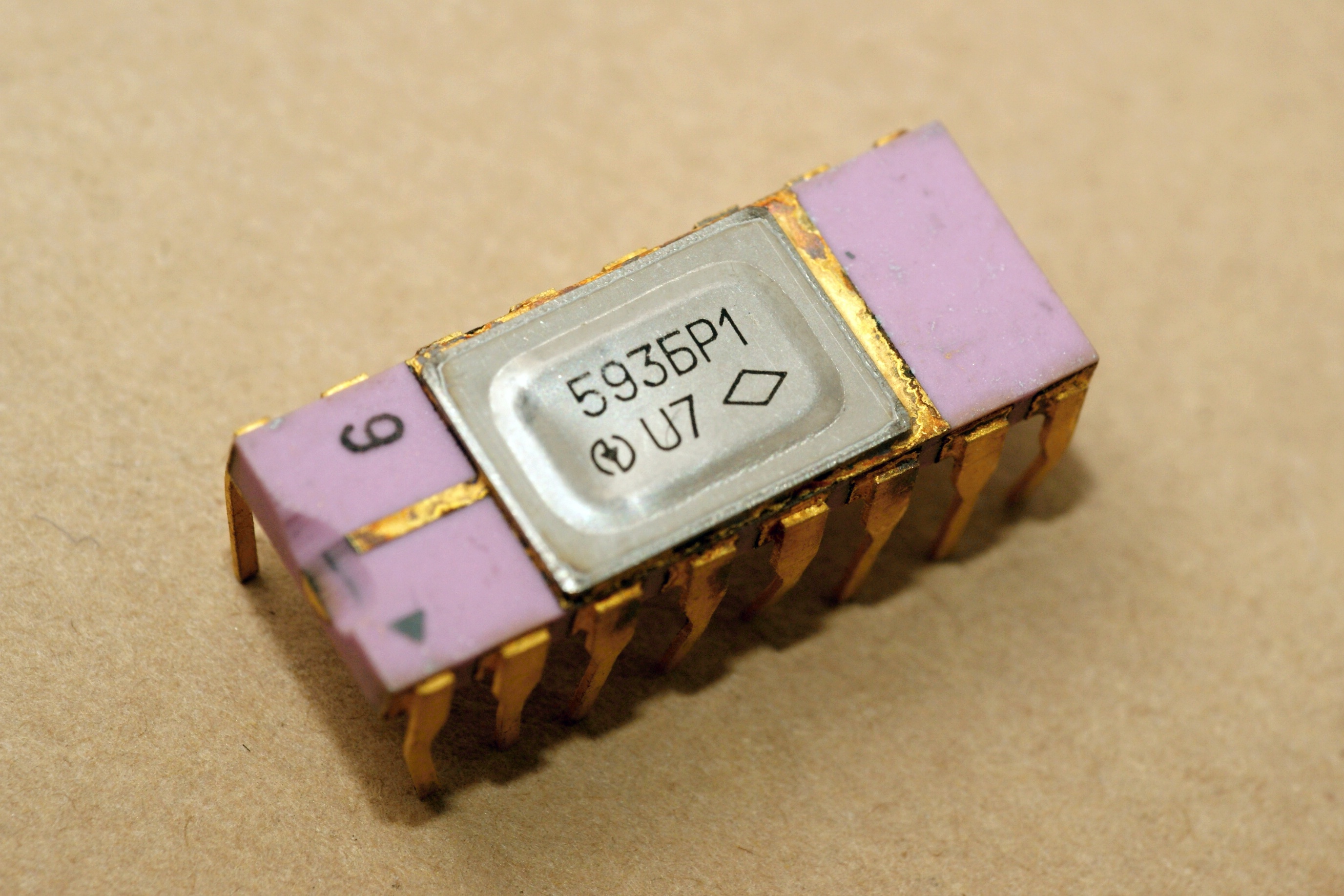

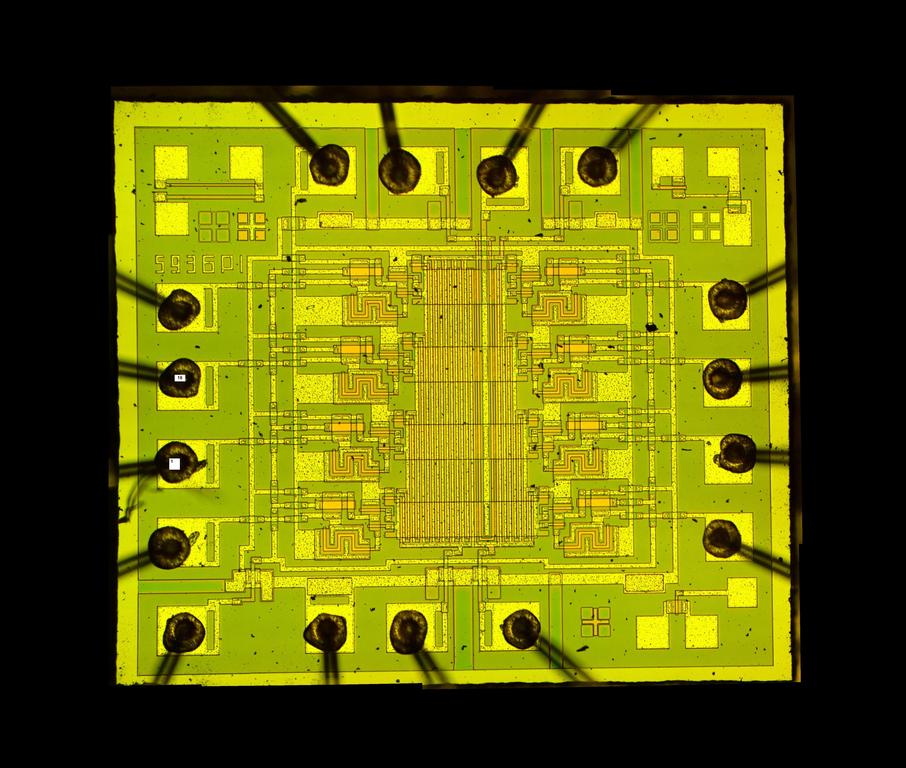

(фото от 1Ж24Б)

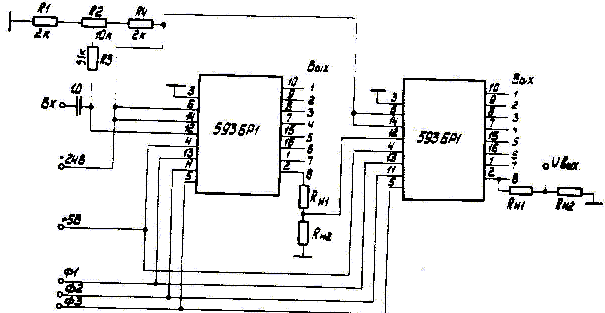

Схема последовательного включения микросхем

1 - выход 7
2 - выход 8
3 - напряжение смещения (Uсм1)
4 - питание
5 - напряжение управления (Uупр3)
6 - напряжение смещения (Uсм2)
7 - выход 4
8 - выход 3
9 - выход 2
10 - вход 1
11 - напряжение управления (Uупр2)
12 - вход
13 - напряжение управления (Uупр1)
14 - питание
15 - выход 5
16 - выход 6

 Rн1 + Rн2 = 100 кОм

С помощью резисторных делителей устанавливаются:
-требуемая величина постоянного смещения на входах последовательно включенных микросхем;
-ограничение величины сигнала, поступающего на эти входы.
