6500ая серия

    Микросхемы К6500 представляют собой цифровые схемы сверхвысокого быстродействия, выполненные на основе арсенид-галлиевых полевых транзисторов с затвором Шотки.

   Цифровые микросхемы К6500 серии предназначены для обработки цифровых сигналов с тактовой частотой до 1000 МГц в контрольно-измерительных приборах, аппаратуре связи и ЭВМ.

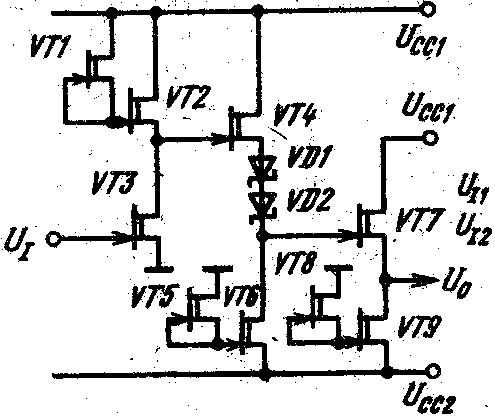

Микросхемы построены на основе базовых ЛЭ истоково-связанной логики на полевых транзисторах с управляющим затвором Шотки.

   Микросхемы выполнены в плоских планарных металлокерамических корпусах с числом выводов 16, 24 или 42.

   У микросхем К6500 потребляемая мощность не зависит от частоты функционирования схемы и потребляет такую же мощность, как и в статическом режиме.

   Производитель - "Микрон" (Зеленоград).

Основные параметры логических сигналов

Максимальная частота функционирования не менее 1000 МГц
Длительность фронта (среза) выходного сигнала 0,16...0,3 нс
Выходное напряжение (при Rн=50 Ом)
  низкого уровня -0,2...0,l В
  высокого уровня 0,9...1,5 В
Входной ток
  низкого уровня не менее -0,5 мА
  высокого уровня не более 1 мА
Помехозащищенность не менее 0,1 В
Длительность фронта и среза не более 0,25 нс (при работе на коаксиальные линии с волновым сопротивлением 50 Ом и сопротивлением нагрузки 50 Ом)
Потребляемая мощность - не более 1,7 Вт
Время задержки распространения сигнала - не более 1,5 нс
Микросхемы эксплуатируются в диапазоне температур -10...+70 °С

Предельно допустимые режимы

Напряжение питания
   положительное +3,8...4,2 В
   отрицательное -2,28...2,52 В
Входное напряжение -0,2...1,5 В
Выходной ток не менее 30 мА
Несогласованная емкость нагрузки не более 2 пФ
Сопротивление нагрузки 45...55 Ом
Стойкость к статическому электричеству 30...100 В

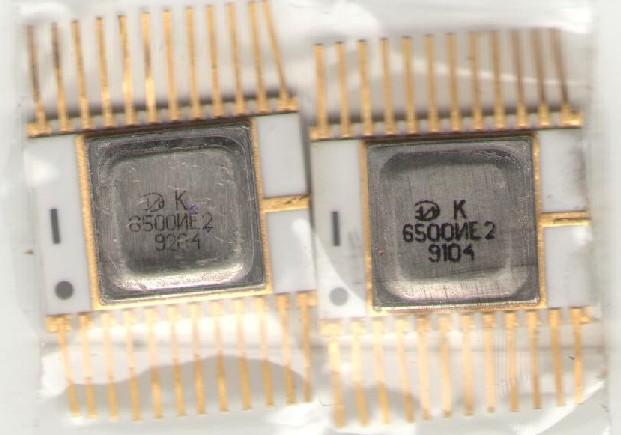

К6500ИЕ2

Четырехразрядный синхронный двоичный счетчик-измеритель временных интервалов. Заводской паспорт от неё, и рекламный листок с выставки.

Микросхема имеет следующие основные режимы работы: преобразование времени в цифровой код, преобразование длительности в цифровой код, деление частоты с коэффициентом 2, 4, 8, 16. Микросхема имеет выход переноса для наращивания разрядности.

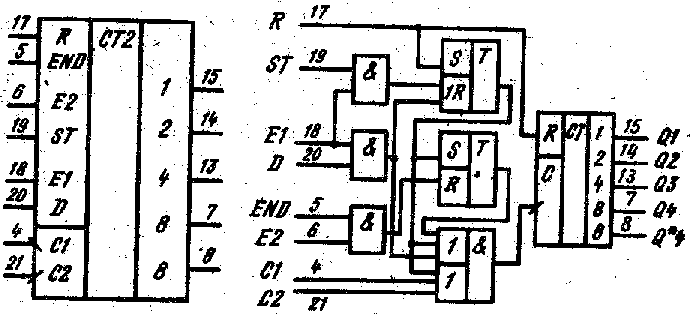

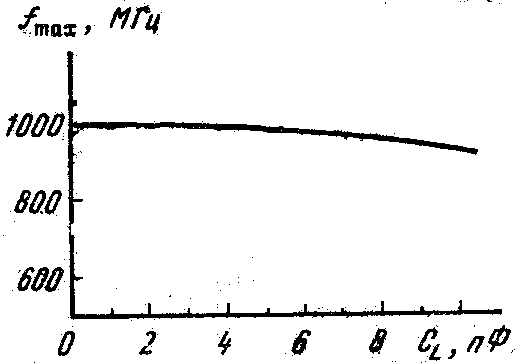

зависимость электрических параметров от емкости нагрузки

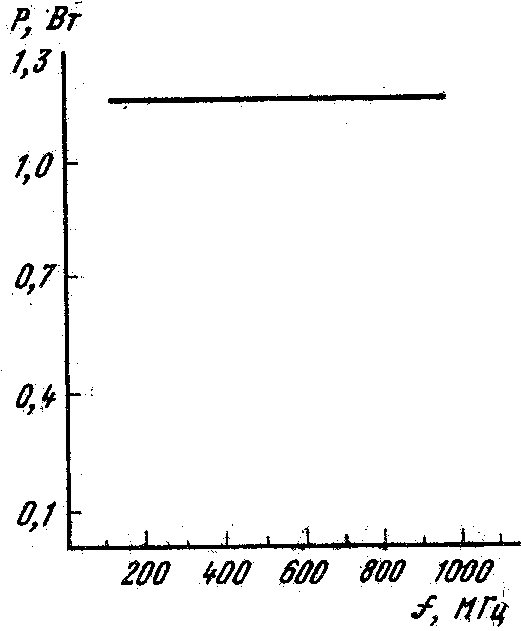

зависимость электрических параметров от частоты функционирования

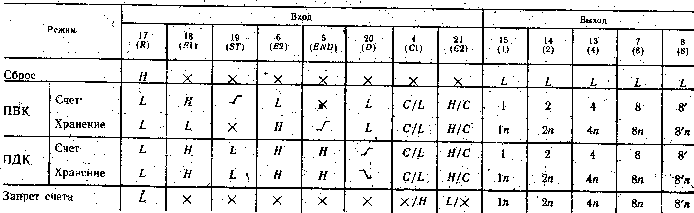

таблица истинности при задании режимов*

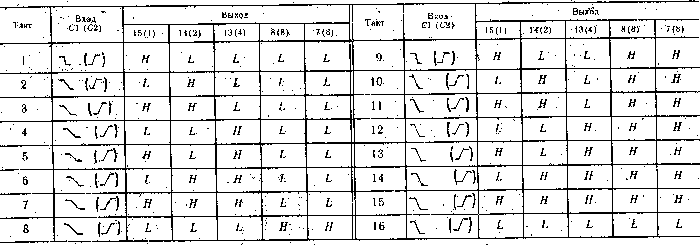

таблица истинности в режиме счета

* С - тактовый сигнал; 8' - дополнительный выход четвертого разряда
