К72-8

конденсатор К72-8

Фторопластовые конденсаторы из довольно редкой группы - дозиметрические. Они имели ограниченное применение, и в свободном виде почти не встречались. Да и в литературе редко упоминаются.

Справочный лист из отраслевого каталога на них. "Допускают облучение γ-лучами не более 200 р за одно облучение". Для человека это почти летальная доза...

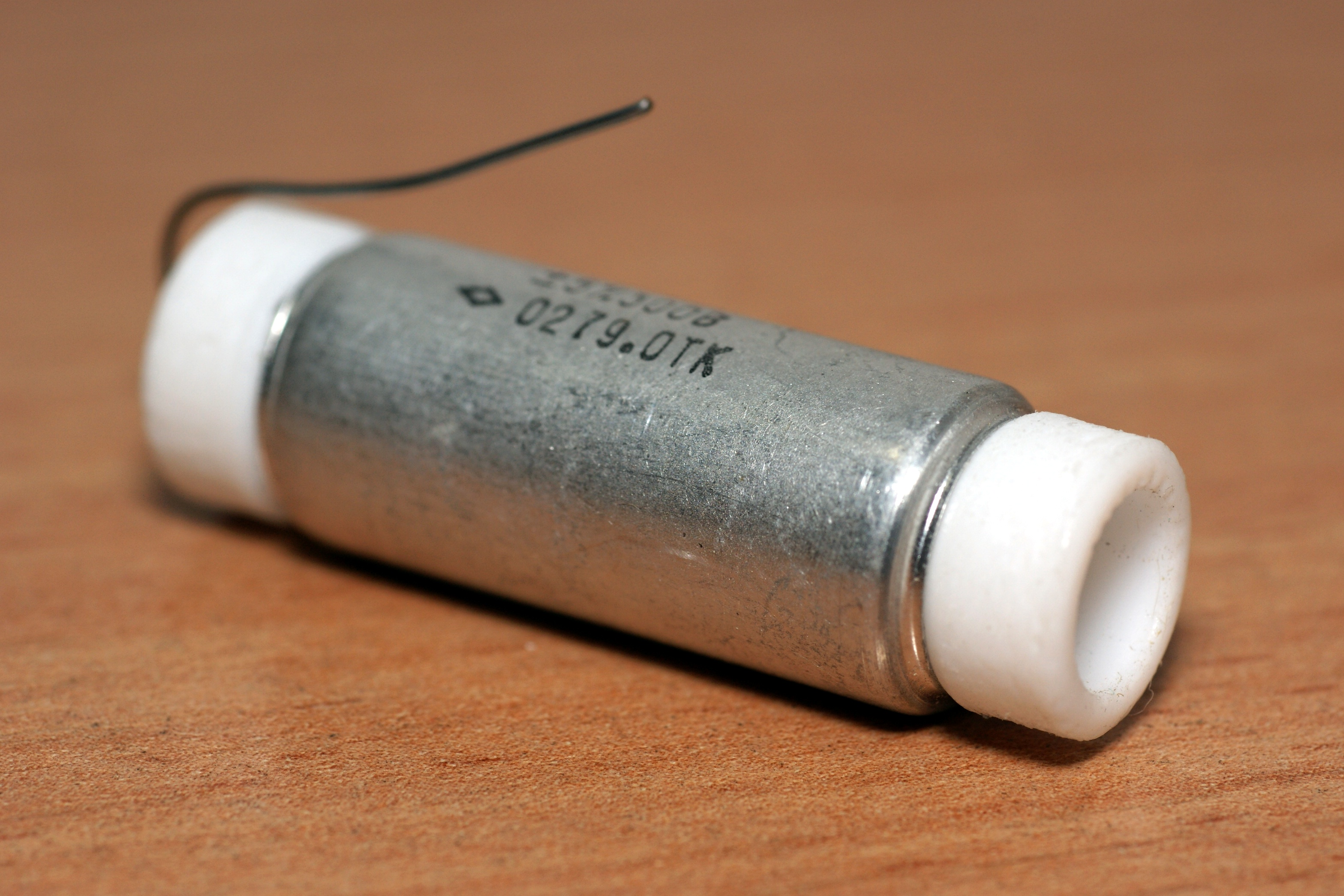

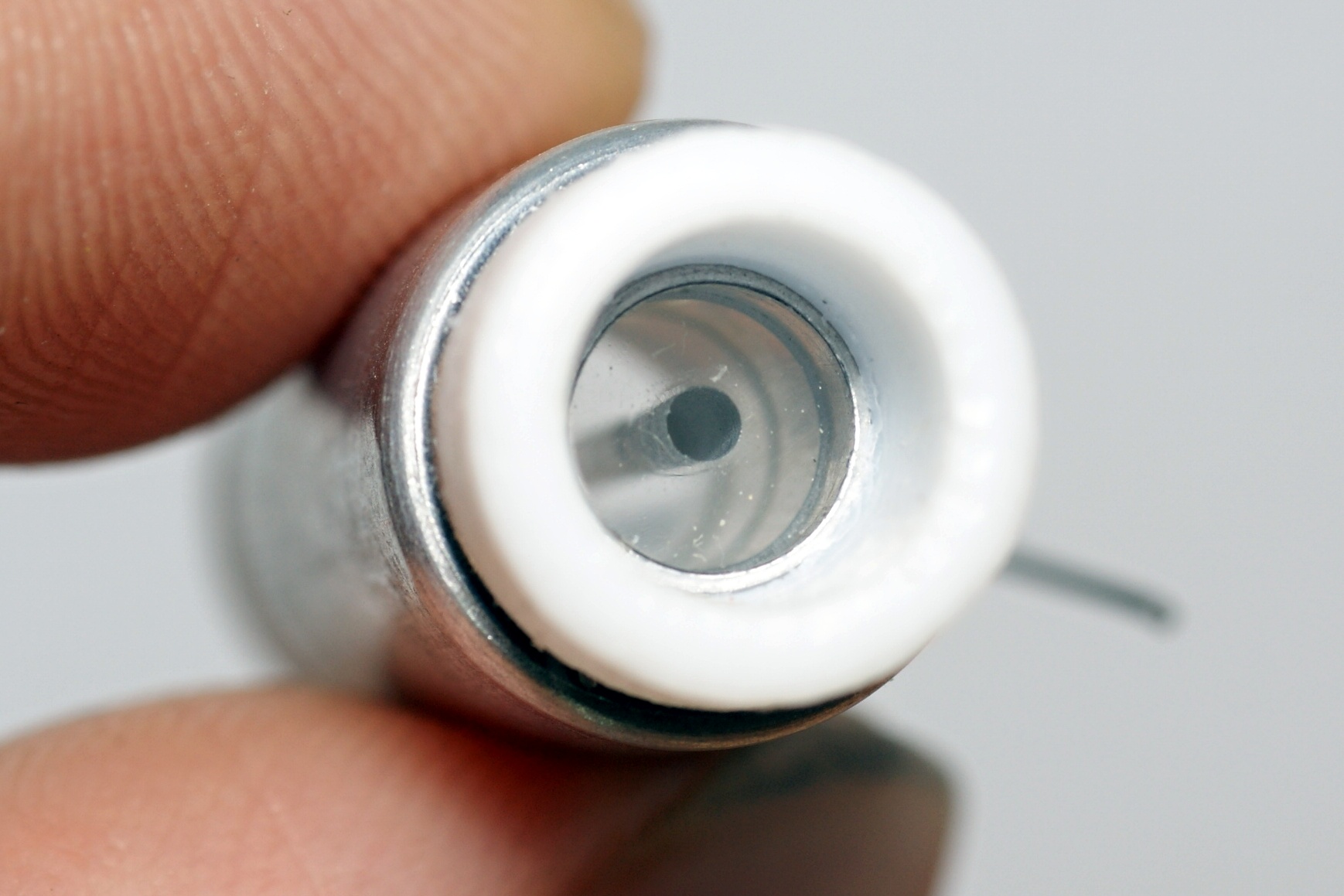

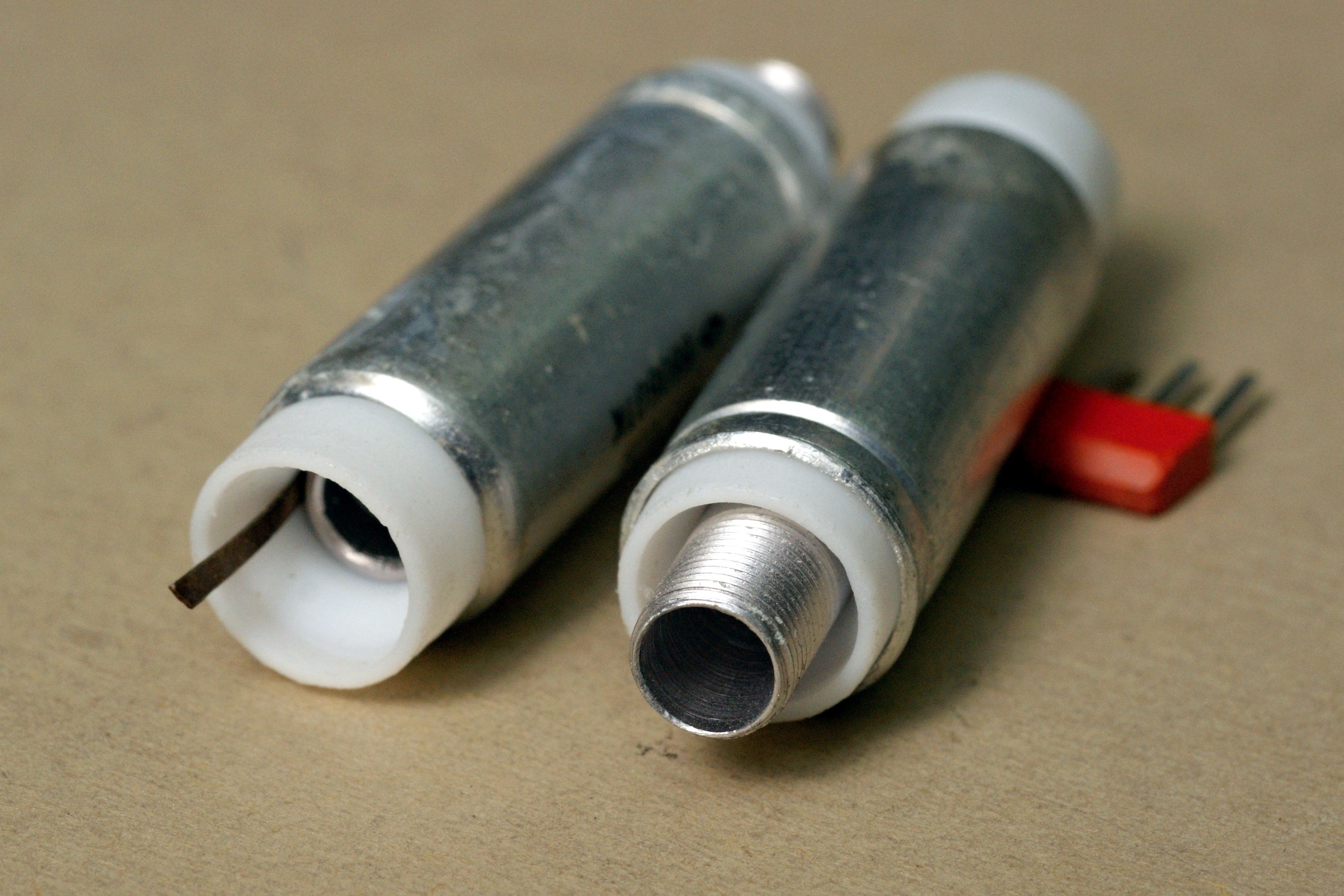

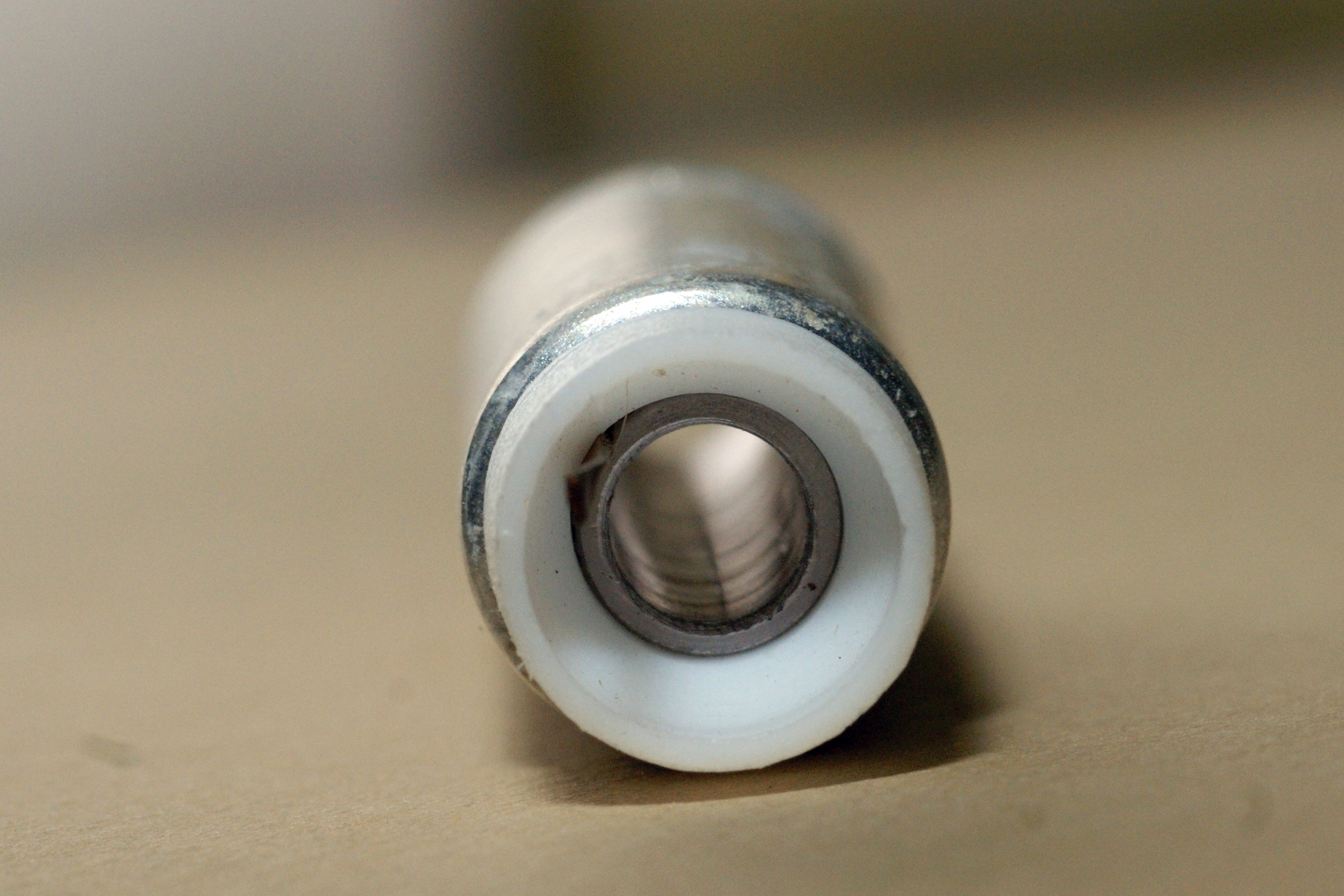

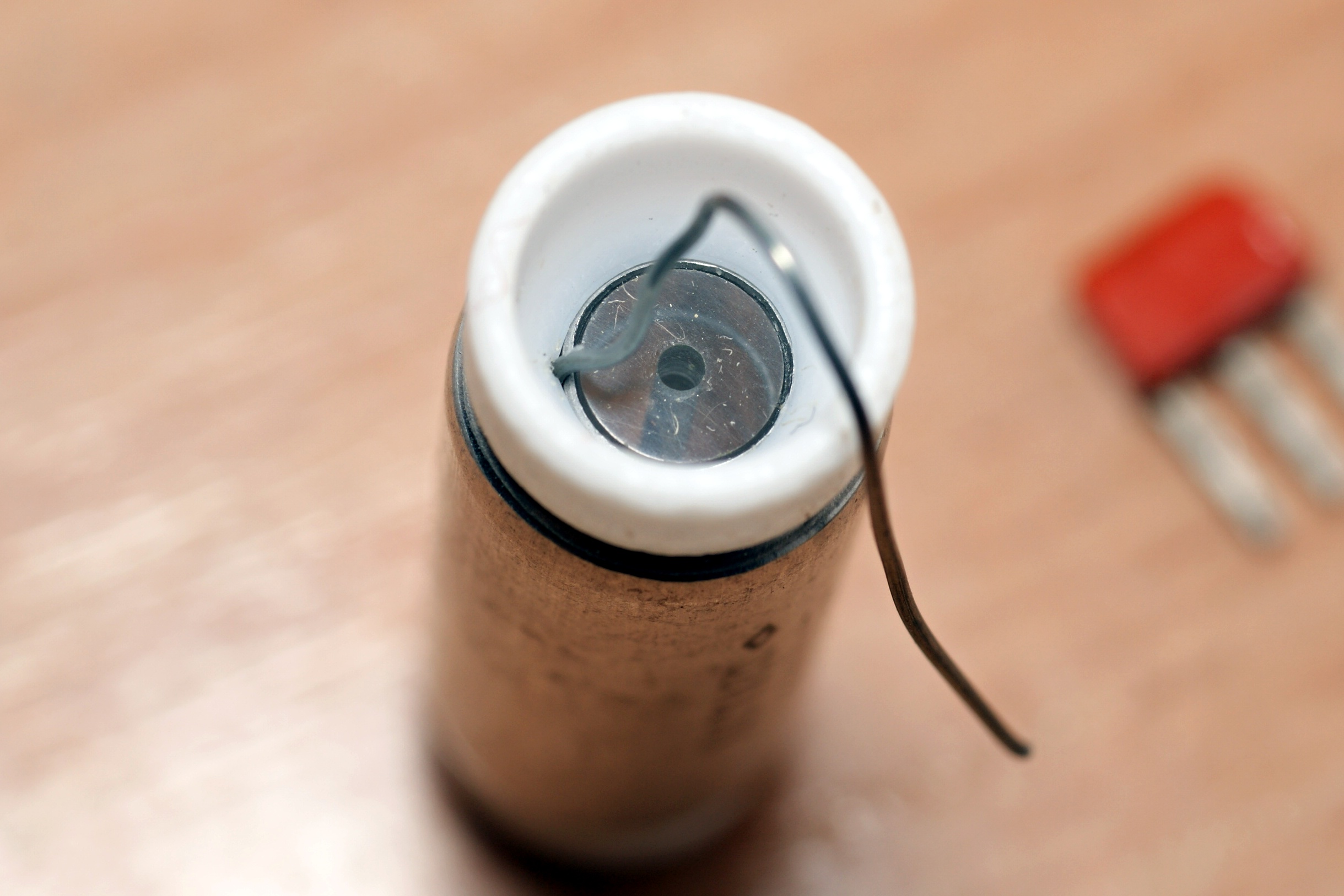

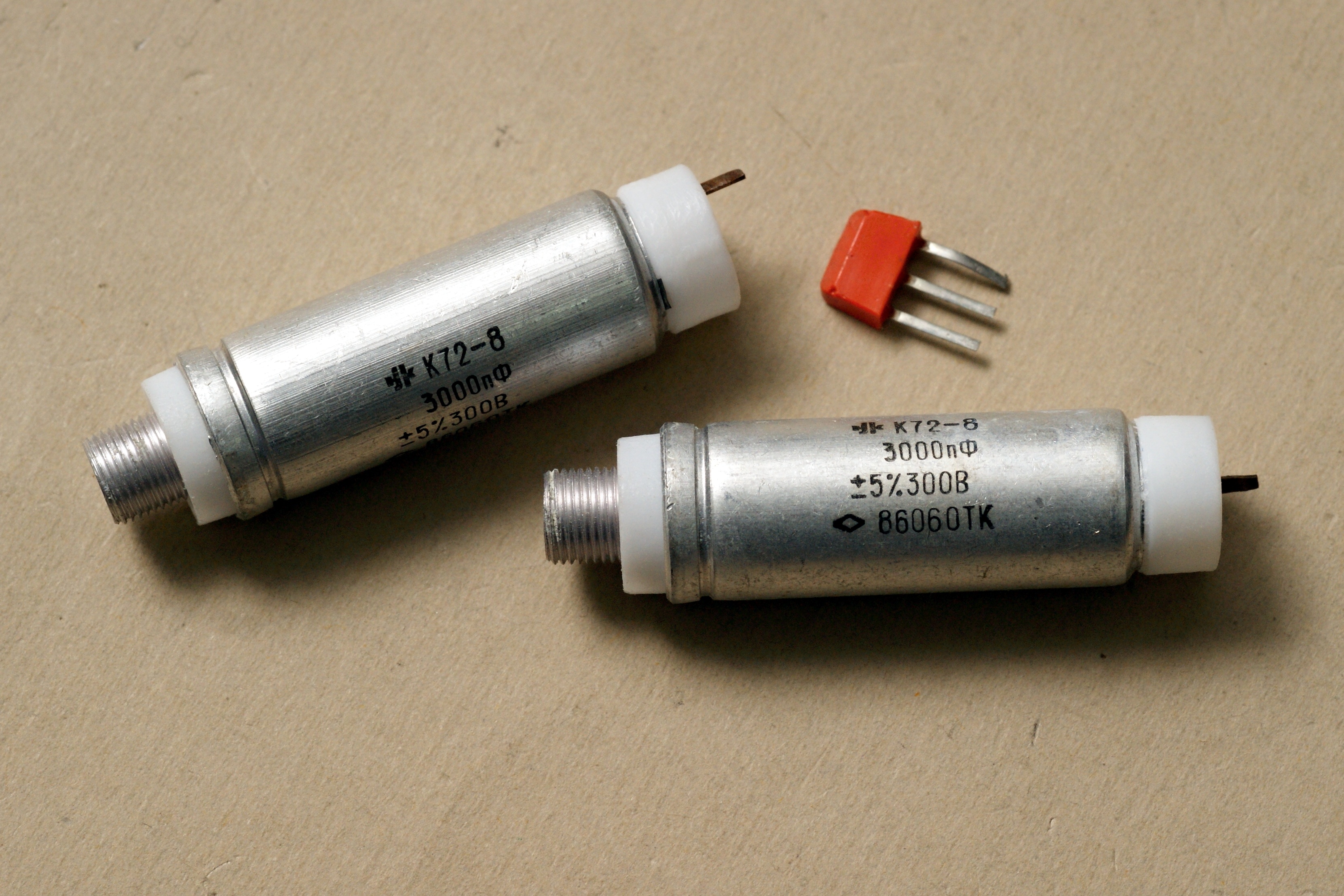

К72П-8 имеют незащищенную конструкцию; один вывод - алюминиевый корпус, второй - стержневой. Изначально был всего один номинал на 500 пФ, позднее добавился ещё и на 3000 пФ, с допустимой дозой до 800 р (!). Причём он довольно заметно отличается по конструкции.

Производители - ленинградский завод "Мезон" и новоладожский завод "Лаконд", г. Новая Ладога (Ленинградская обл.).

конденсатор К72-8

конденсатор К72-8

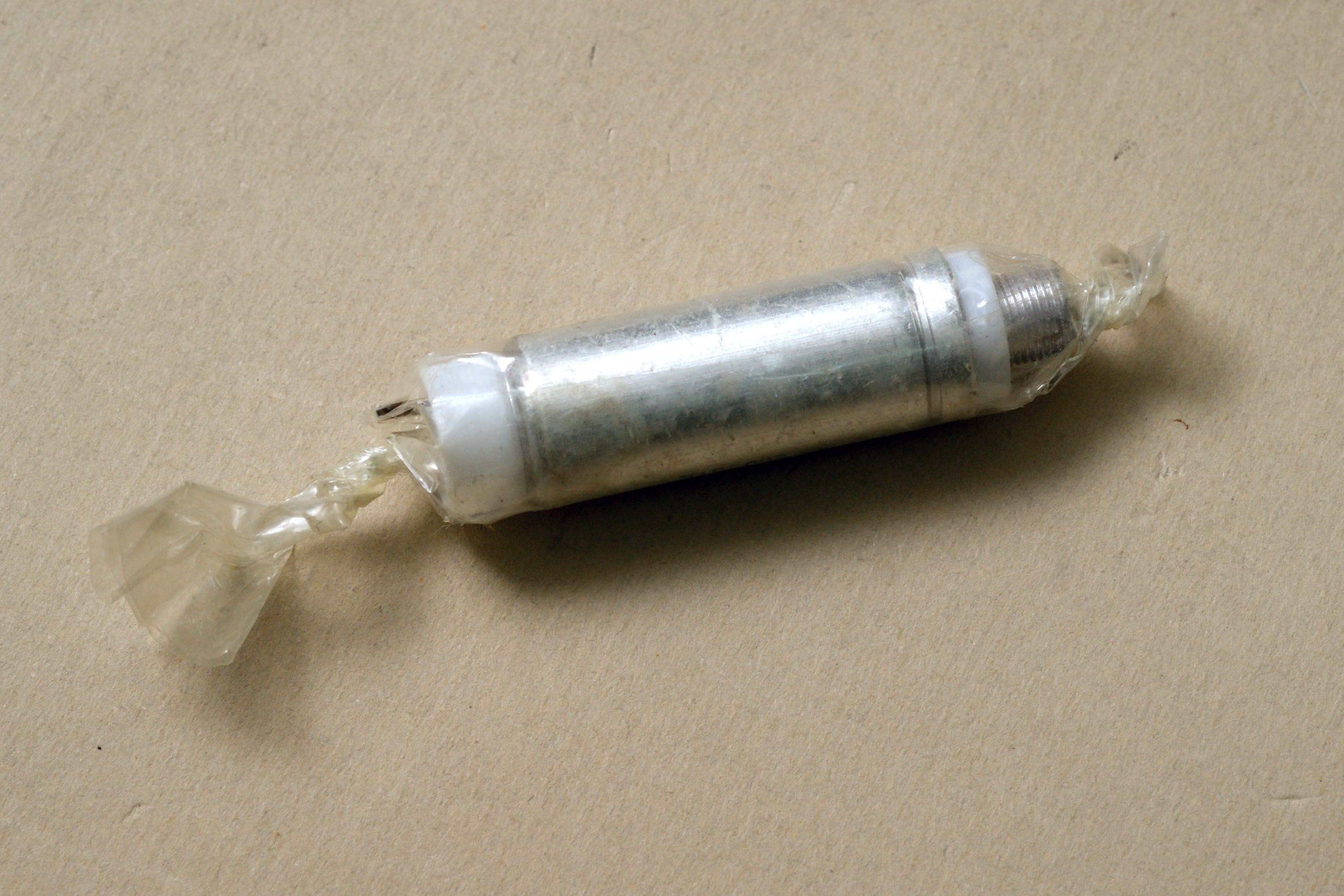

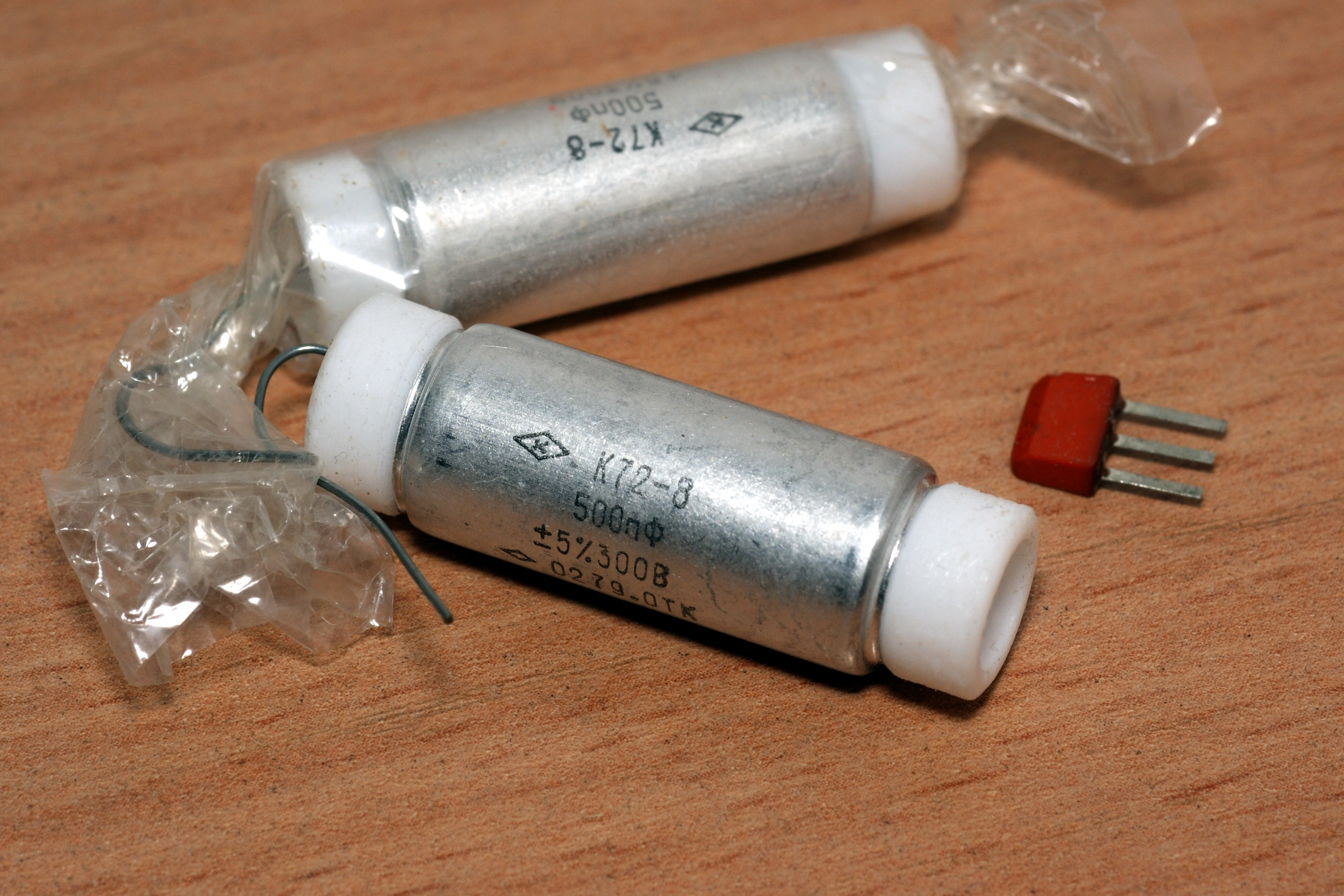

При поставке они шли завернутыми в целлофан, прямо как карамельки :)))

конденсатор К72-8

конденсатор К72-8

конденсатор К72-8

конденсатор К72-8

конденсатор К72-8

Источники:

1. Конденсаторы. Справочник. Том III. ВНИИ "Электронстандарт", 1973.
2. Справочник по электрическим конденсаторам / М.Н. Дьяконов, В.И. Карабанов, В.И. Пресняков и др.; Под общ. ред. И. И. Четверткова и В. Ф. Смирнова. - М.: Радио и связь, 1983.
3. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
4. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
