К73-16

Очень массовые конденсаторы советского периода, да и ныне их продолжают выпускать. Кузнецкий завод конденсаторов, Северо-Задонский конденсаторный завод, а может и ещё кто.

К73-16 покрывают практически весь диапазон ёмкостей (от 4700 пФ до 22 мкФ) и напряжений (63...1600 В) для неспецифичных применений. Обкладки у них выполнены из фольги на основе полиэтилентерефталатной пленки. Конструкция уплотнённая в металлическом корпусе; но это не точно, смотрите далее.

Казалось бы, про них известно всё и всем. Что же тут может быть интересного?

Можно начать с их эволюции. Она, внезапно, весьма причудлива.

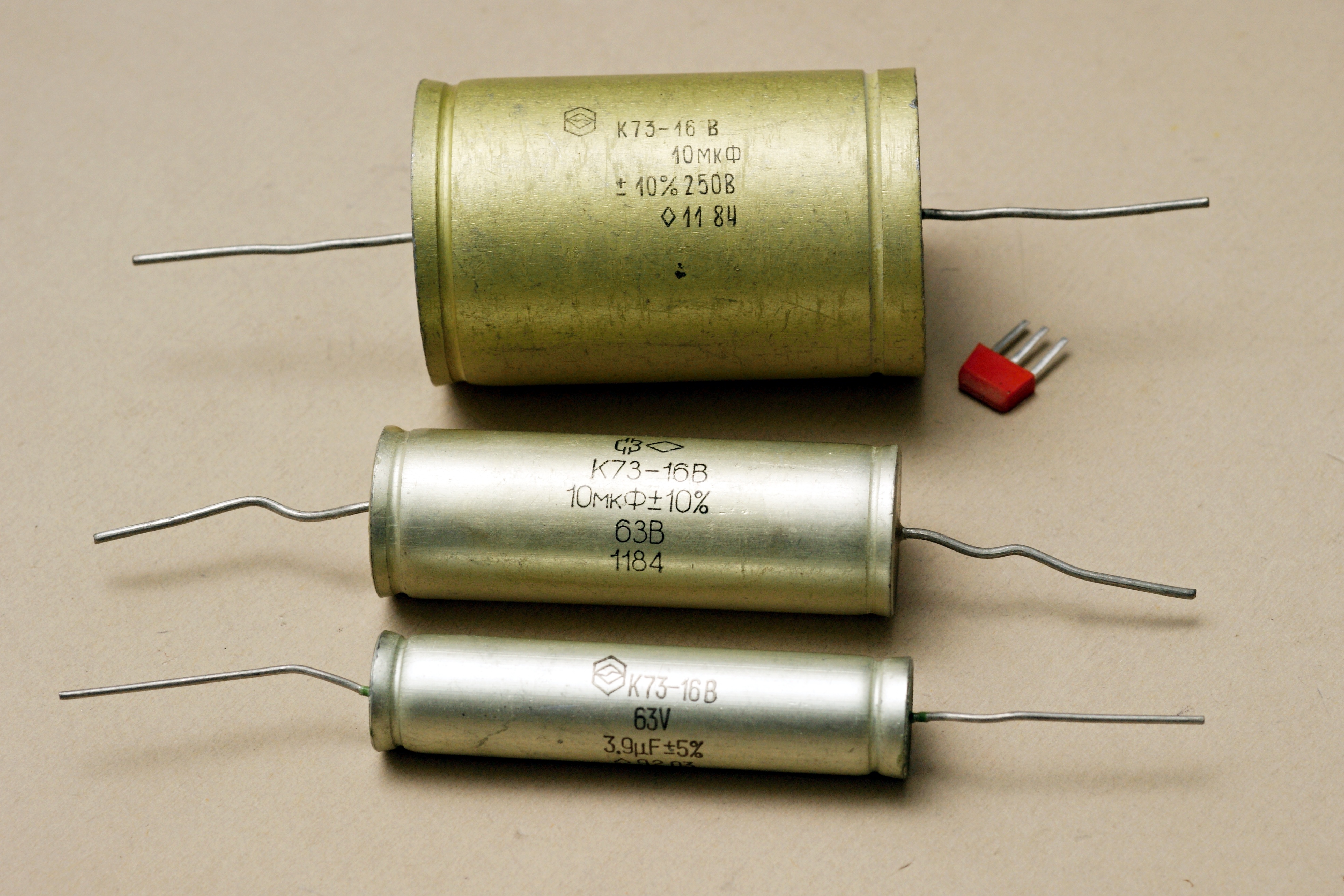

   - первые подробные данные у меня есть в варианте 1979 года. Формфактор здесь классический аксиальный, но конденсаторы могут быть двух исполнений, К73-16а и К73-16б. "а" - это вариант в котором уменьшили диаметр за счёт длины. К примеру 0,82 мкФ "а" имеет размер 8*32 мм, а "б" 12*20 мм. Всего числится 5 таких вариаций; все они, отметим это, только на 63 В. Ну а "б" - всё остальное, т.е. стандартное исполнение; то, что мы, собственно, и привыкли видеть как К73-16. При этом буква "б" не маркируется ни на самом конденсаторе, ни в сопровождающих документах. Для внешнего мира это "просто К73-16". Ну и для точности упомяну о всеклиматическом исполнении, К73-16В и К73-16аВ.

   - следующий шаг, 1988 год, я бы сказал - время расцвета. Расширяется линейка номиналов - на 250 В ранее были до 2,2 мкФ, теперь до 10 мкФ; причём вновь добавленные нетеплостойки, работают только до +85°С (все прочие до +125°С). Исчезает упоминание о варианте "б", основная масса получается просто К73-16. В варианте "а" добавились 6 номиналов на 250 В, но с некоторой путаницей - среди них есть теперь и те, что толще/короче стандартных.

   - дальше есть справочник 2003 года. И здесь у нас полный раздрай, эти конденсаторы выпускаются по двум разным ТУ, причём они сильно отличаются друг от друга. Всё очень запутано.
   Первые, по ТУ 6173-009-07594095-95. В них есть
- повтор предыдущей версии без изменений*;
- К73-16б, но это вовсе не те К73-16б из 1979 года, а прямоугольные окукленные с вертикальными выводами, внешне не отличимые от К73-17! при этом есть ещё и К73-16б-1, К73-16б-2, К73-16б-4, каждый единственного номинала; для 100 В/8,2 мкФ это вариант с изменёнными размерами, для К73-16б-4 вариант с удлинёнными выводами, для К73-16б-2 пока непонятно;
- К73-16в, но это вовсе не всеклиматические "обычные К73-16", а один-единственный вариант 160 В/2,2 мкФ в окукленном исполнении с аксиальными выводами. То, что ранее у меня числилось как неопознанный тип 16;
- К73-16г, опять-таки только один вариант 630 В/1 мкФ, цилиндрический окукленный с вертикальными выводами;
- К73-16д, три типономинала в прямоугольном пластмассовом корпусе с вертикальными выводами;
А на сайте завода сейчас есть и К73-16б-3, б-5, б-м, К73-16ж. А в реальности и К73-16е.
* кстати, интересное примечание "Конденсаторы К73-16а 250В применять только при замене конденсаторов К76-3"

   - Вторые, по АДПК.673633.000 ТУ. Тоже винегрет:
- опять таки, общая часть, включающая в себя советский ассортимент;
- К73-16Б, но уже третьи "б", теперь это вариант в цилиндрическом пластмассовом корпусе, с теплостойкостью только до +85°С; всего пять типономиналов;
- К73-16Г, но другие, бескорпусной вариант с заметно меньшей устойчивостью к вибрации, ударам и давлению воздуха; только два типономинала 160 В/3,9 мкФ и 250 В/1 мкФ.
Вот ещё свежий заводской справочный лист на эти конденсаторы. Отмечу, что исполнение К73-16Б из него исчезло.

   Возможно, такой разнобой связан с тем, что после развала СССР каждый завод начал действовать самостоятельно, разрабатывая новые варианты по собственным ТУ, под конкретные потребности того или иного клиента.

К73-16а

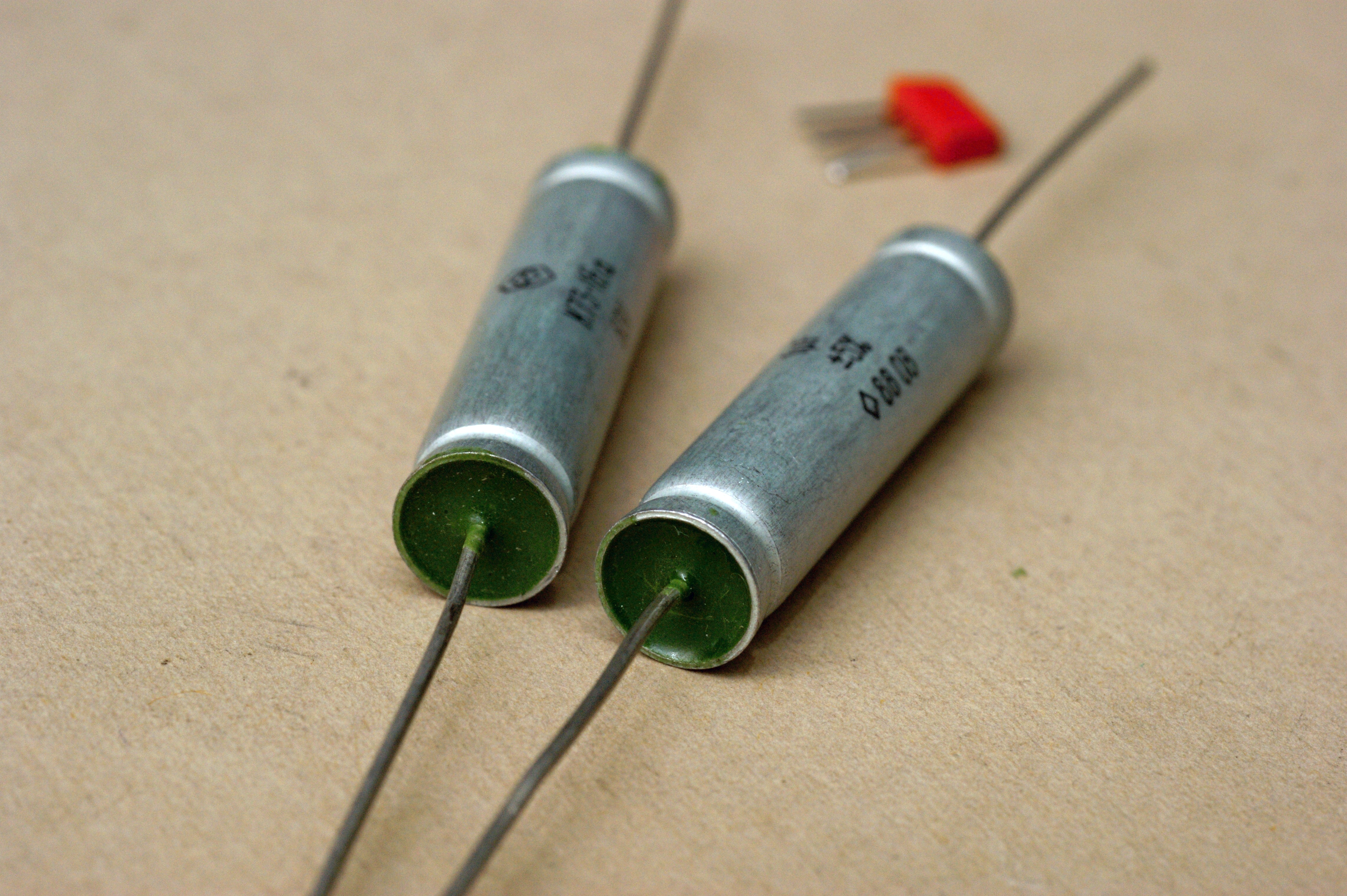

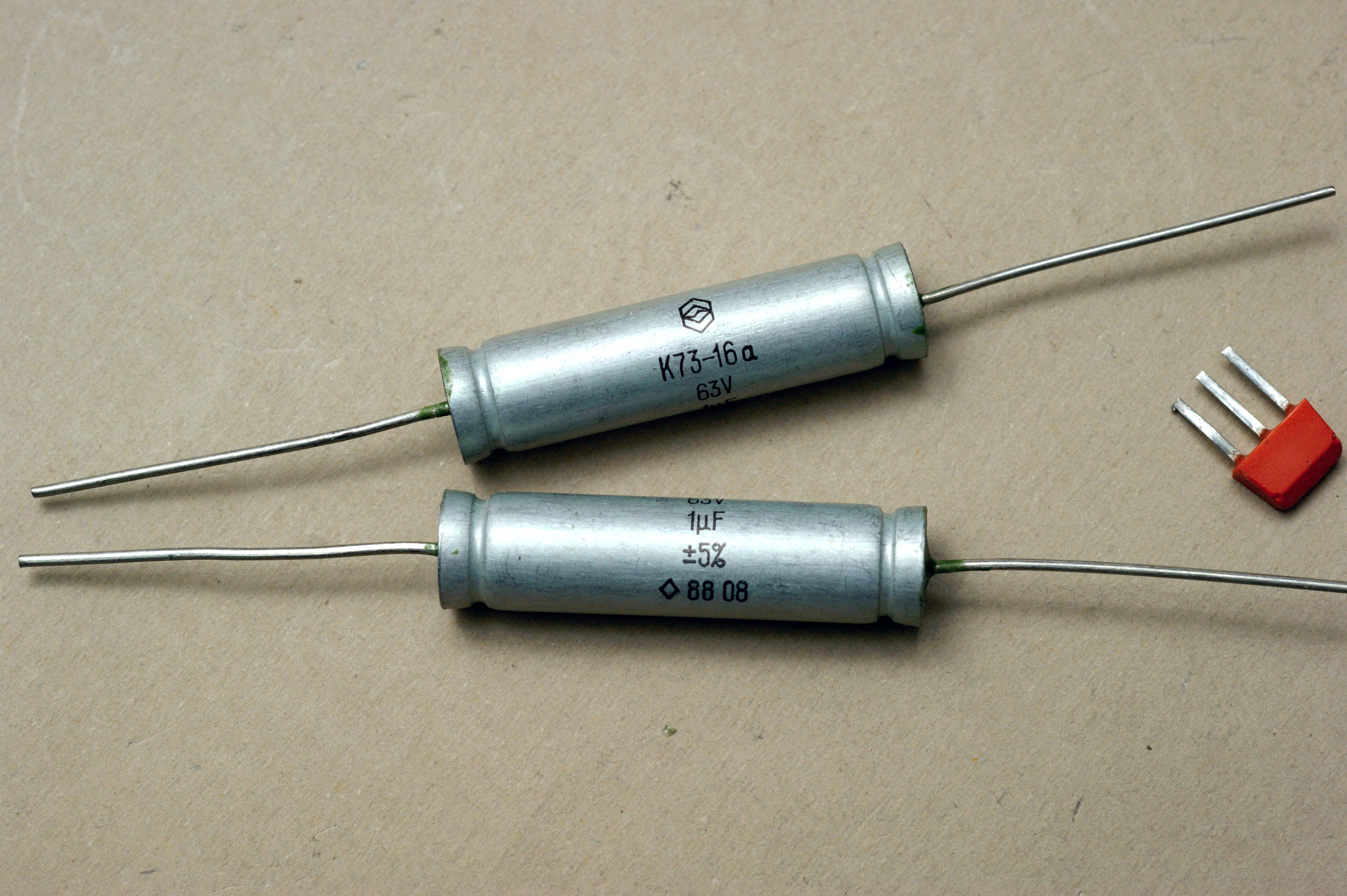

"Худой" (в данном случае) вариант. Его размеры 8х32 мм, а у стандартного К73-16 1 мкф/63 В - 12х20 мм.

К73-16б

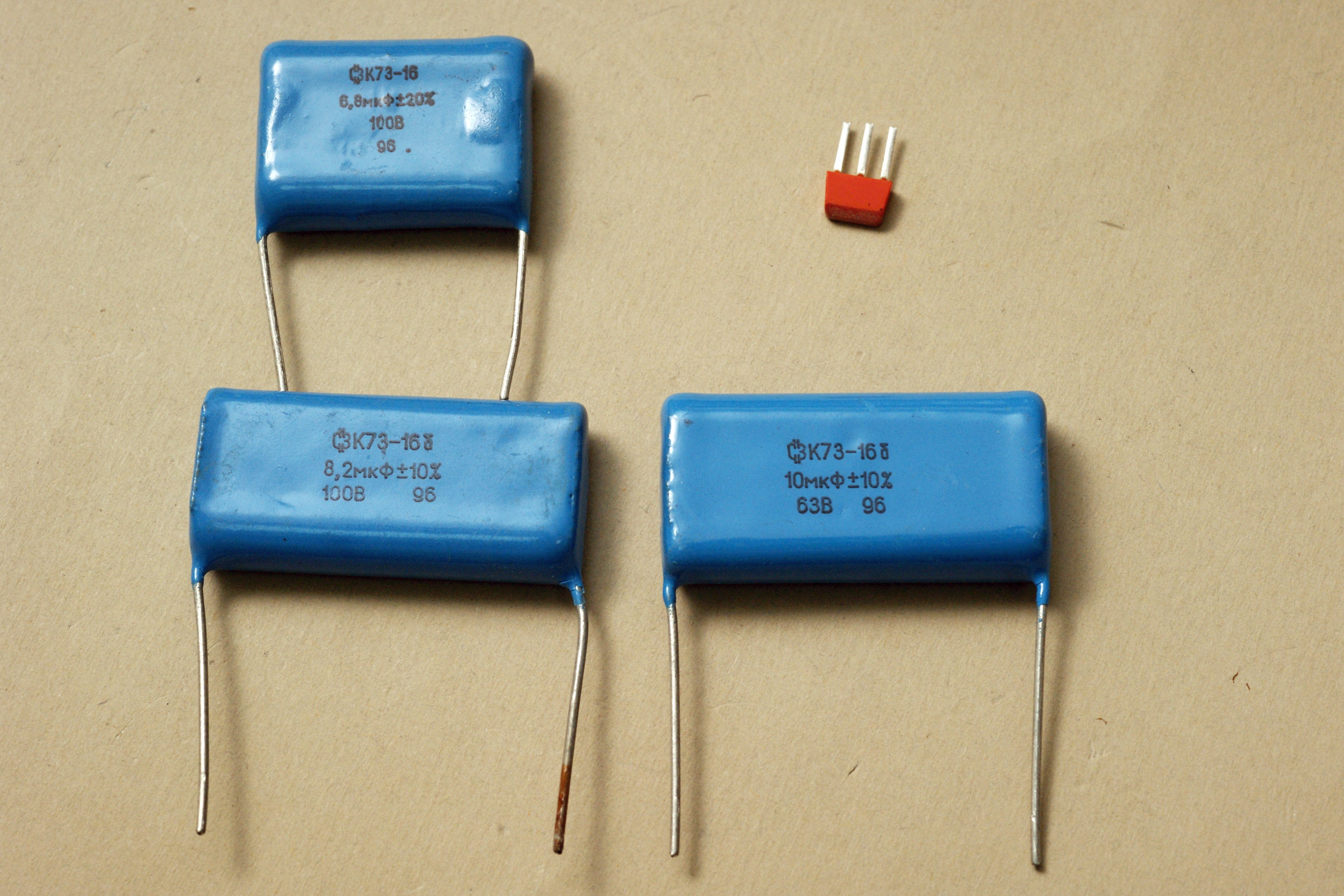

К73-16б очень легко перепутать с известными К73-17, внешне один-в-один. Но тип на них прописан явно, да и таких номиналов в линейке К73-17 нет.

Но меня грызёт вопрос - зачем надо было вводить такой вариант, не проще ли было развивать именно К73-17?

К73-16б-4

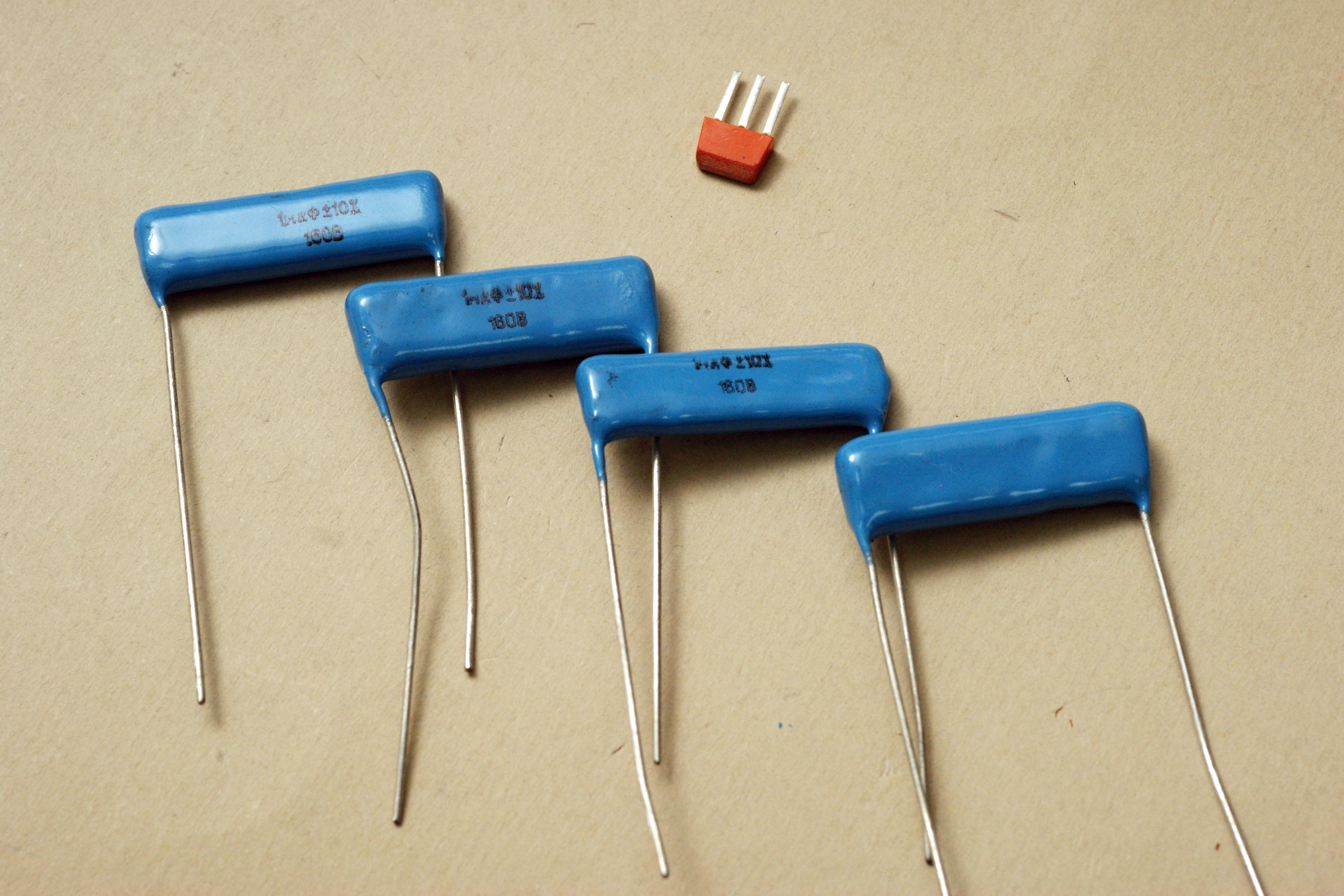

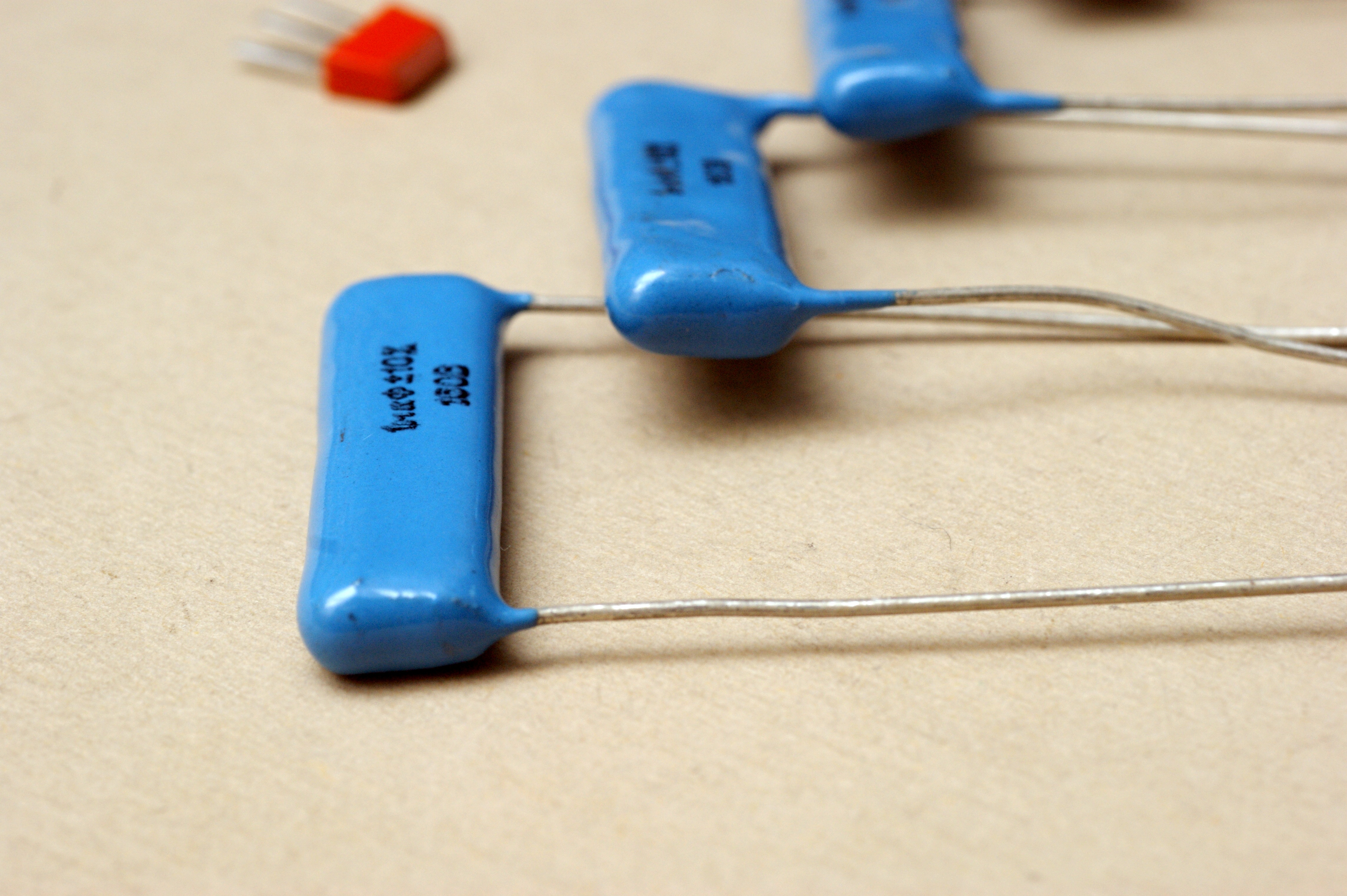

Подвид предыдущих. Отличаются удлинёнными до 40 мм выводами; у простых К73-16б - 25 мм.

Интересно, что в справочнике приведено иное, К73-16б 40 мм, К73-16б-4 25 мм (причём формованные). Но в реальности всё наоборот. Полагаю, авторы справочника приподзапутались...

В таком формате был один-единственный номинал, 1 мкФ/160 В.

К73-16в

Единственный номинал в таком исполнении, на 160В/2,2мкФ. От стандартных К73-16 отличается тем, что у него нет металлического корпуса, конденсатор просто окукленный.

Ни товарного знака завода, ни даты нет. Исключительно лаконическая маркировка.

К73-16д

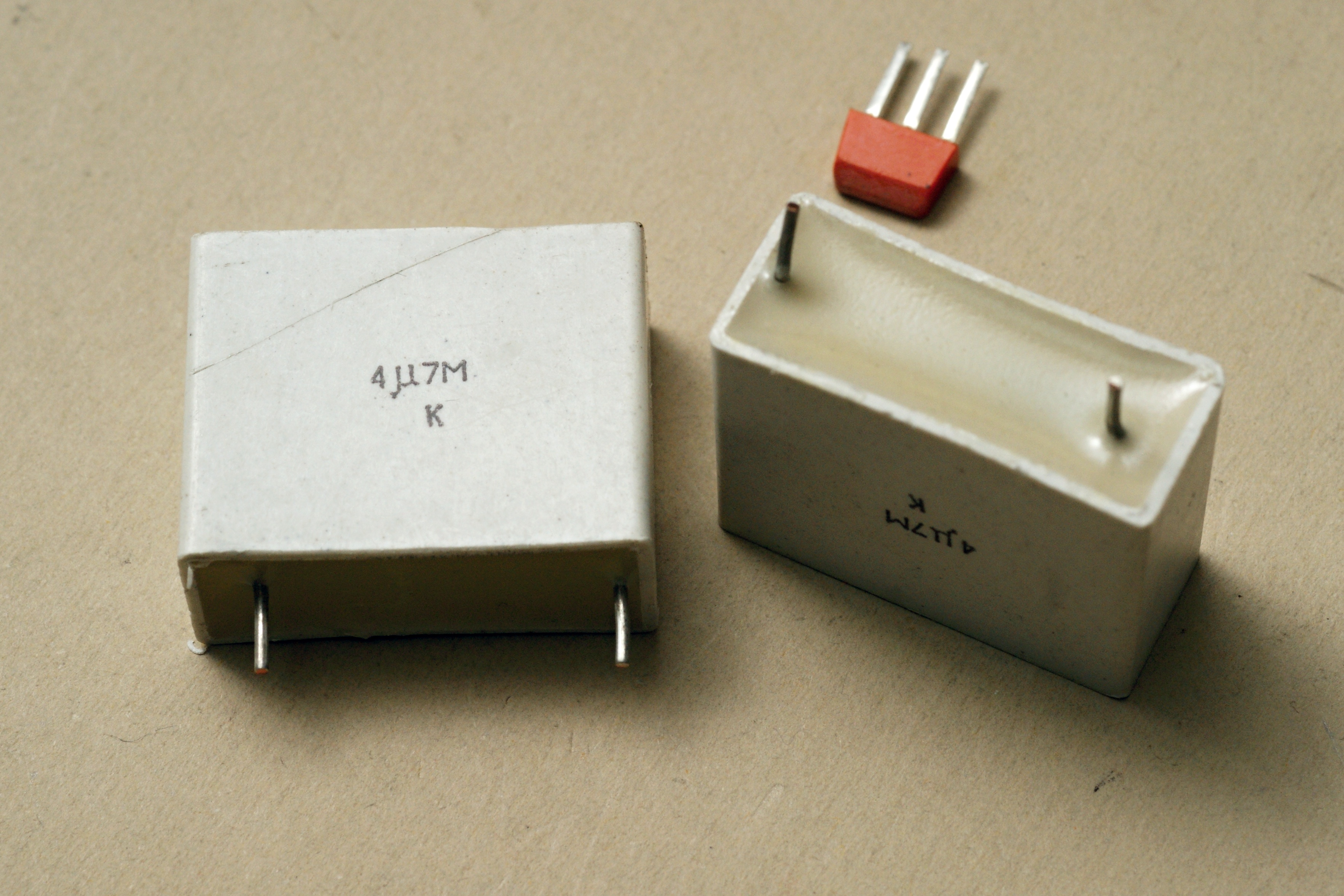

Совершенно безымянный, но тем не менее К73-16д, на 4,7 мкФ/63 В, 2000 года выпуска.

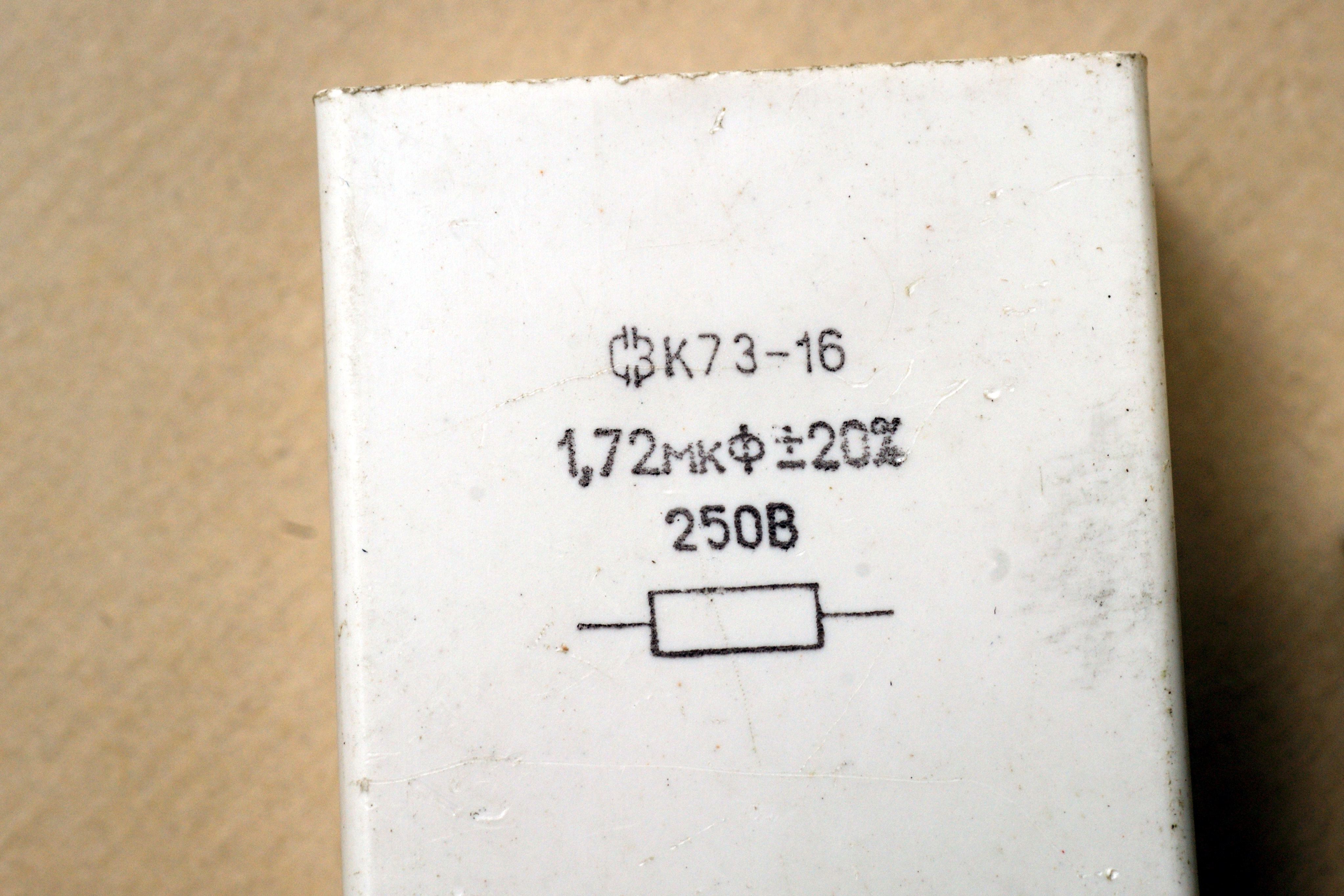

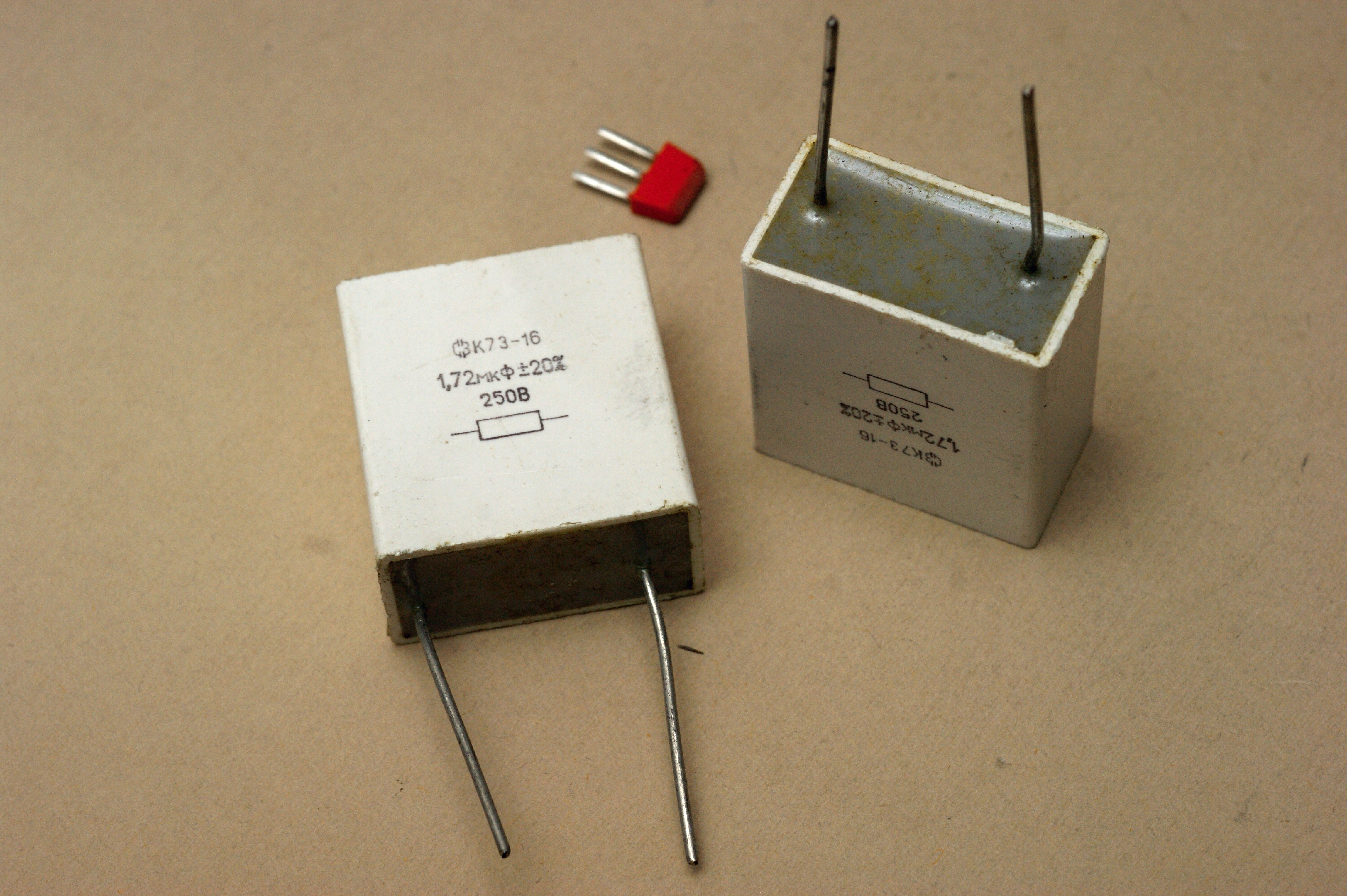

А вот очень странные конденсаторы из Северо-Задонска. Внешне как будто К73-16д, но вот беда, в справке не числится ни такого напряжения у них, ни такого номинала. 1,72 мкФ вообще как будто бы не бывает. Хотя вот он:

Удивляют три значащие цифры в номинале при допустимом разбросе +20%. Это вообще как?

К73-16е

Такой вариант не упомянут нигде. Потому какую-то информацию по нему могу собрать только из образцов.

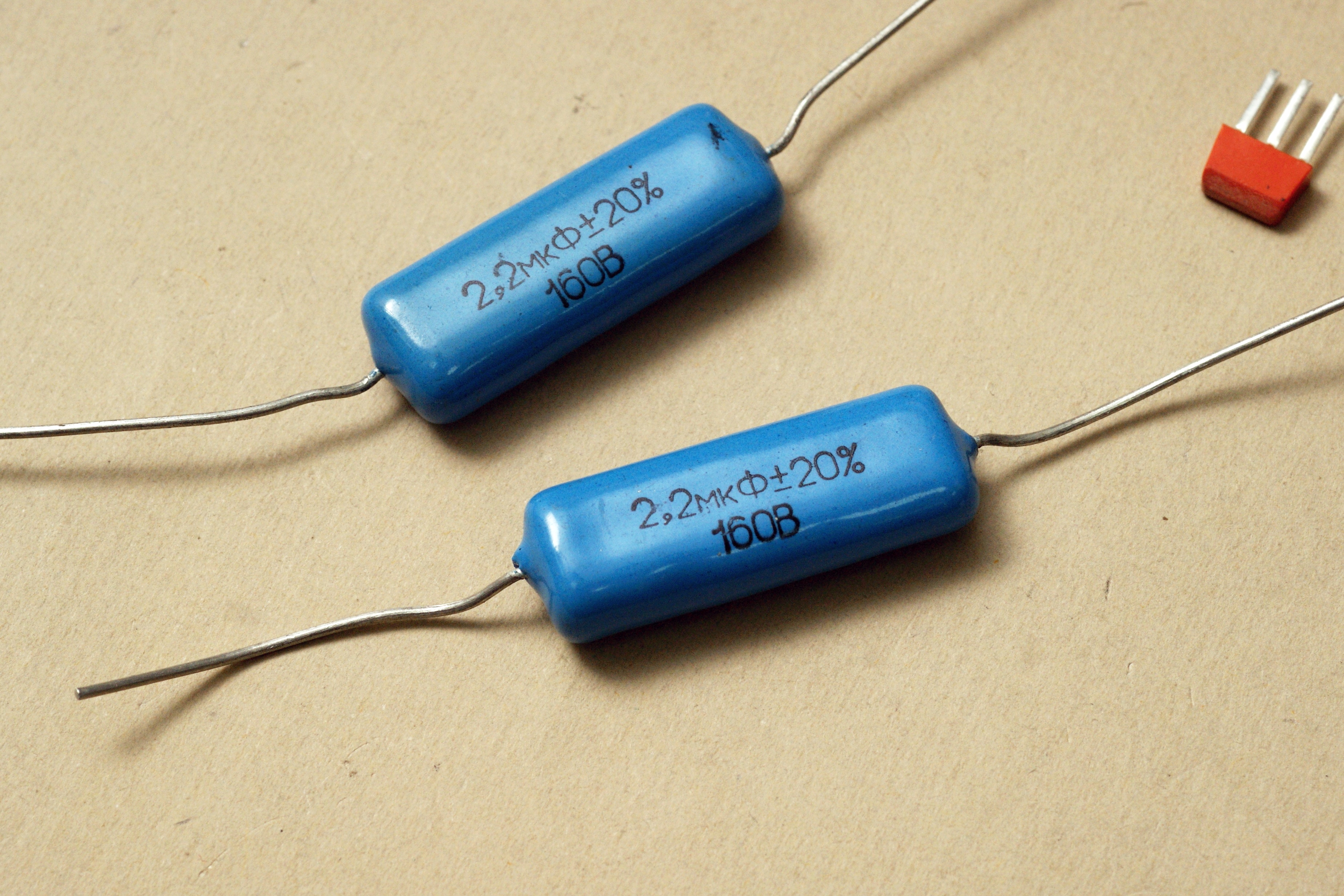

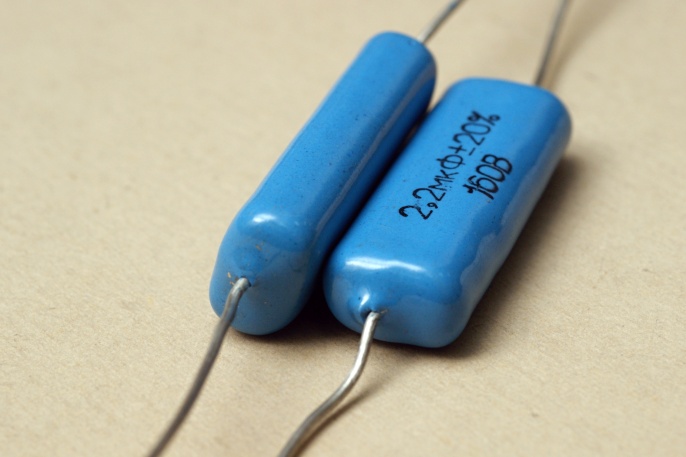

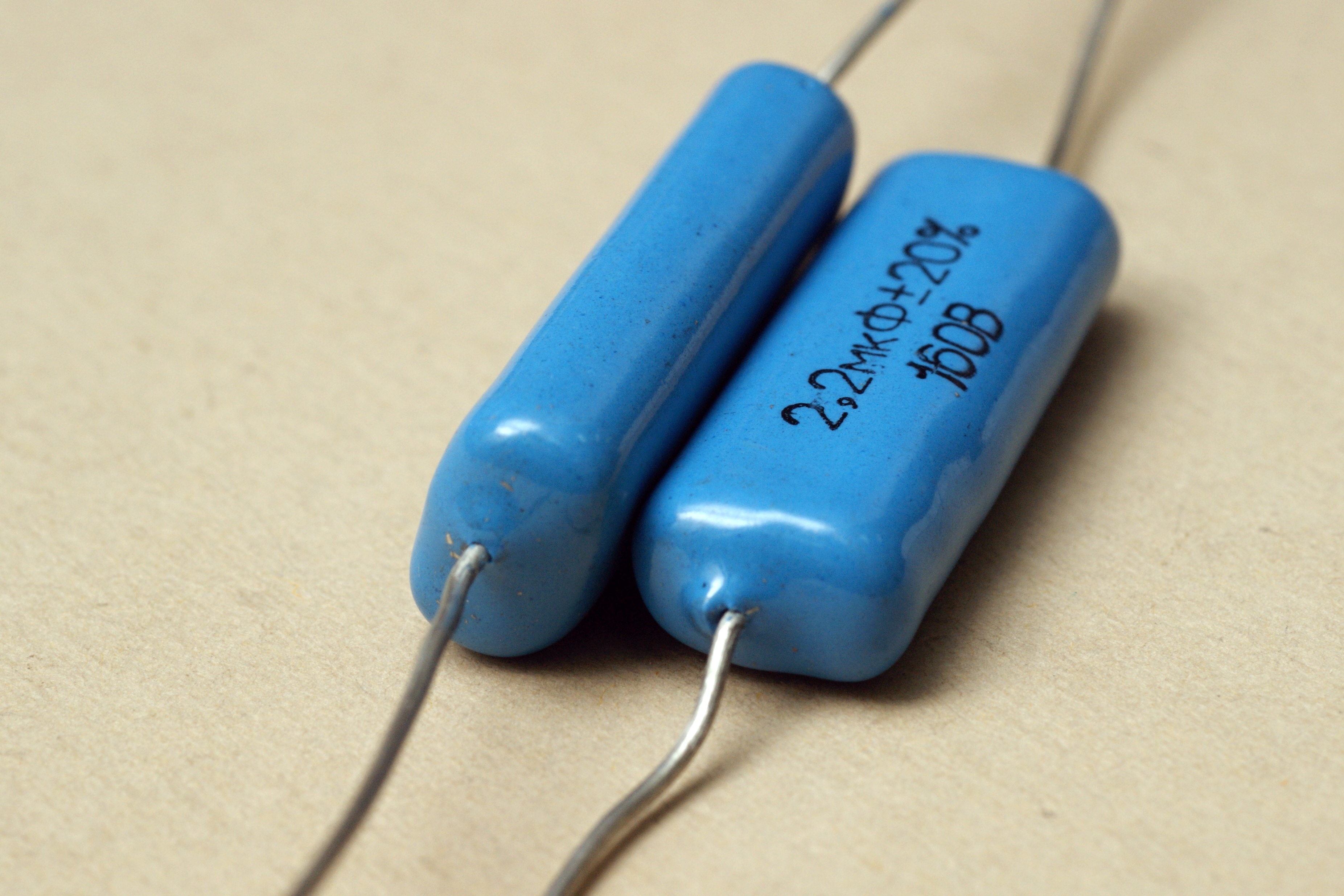

Вот экземпляры 2002 годы, очень похожие на К73-16в. Отличие только в том, что в сечении они не круглые, а прямоугольные. Хотя не совсем. Получились какие-то овалоиды...

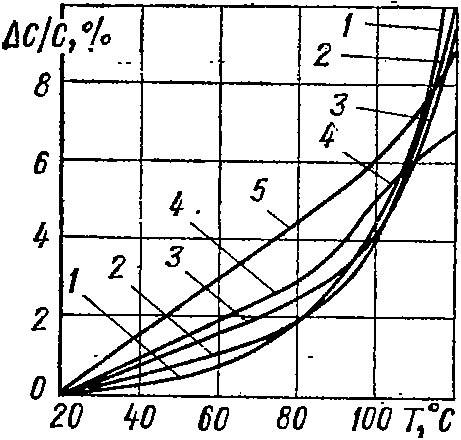

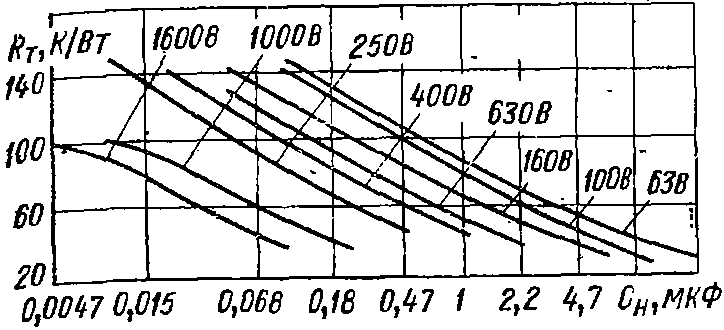

Тепловые сопротивления

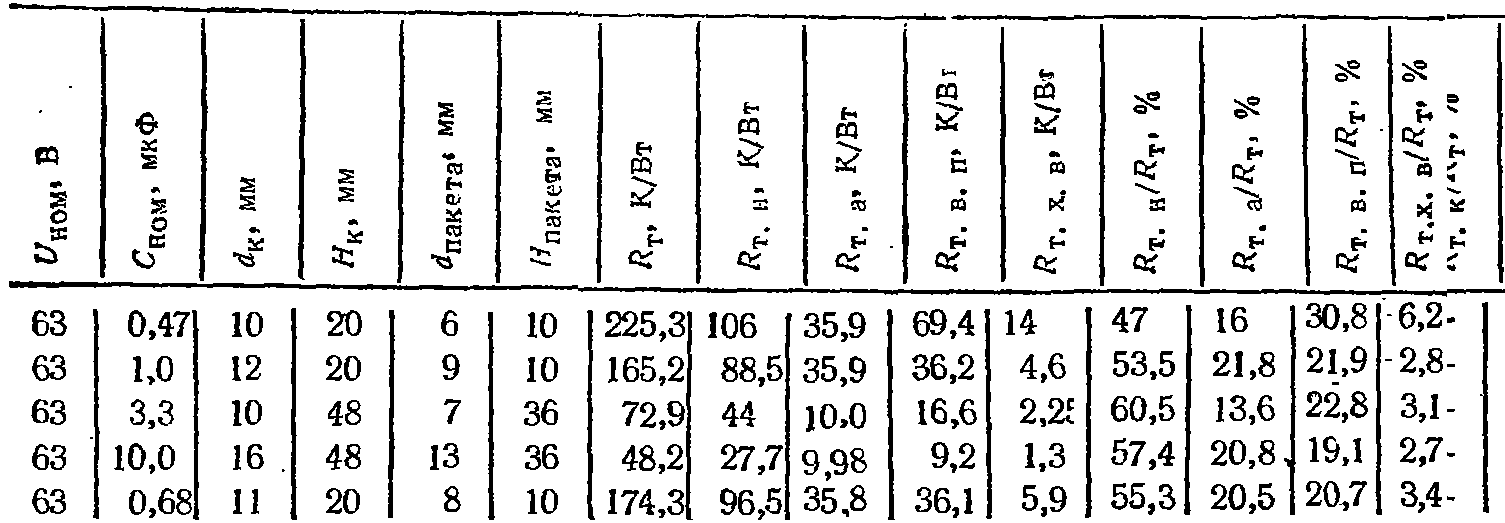

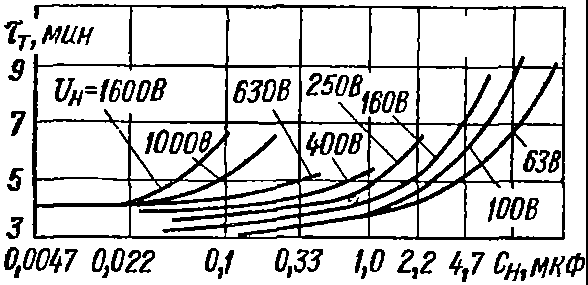

Тепловые постоянные времени

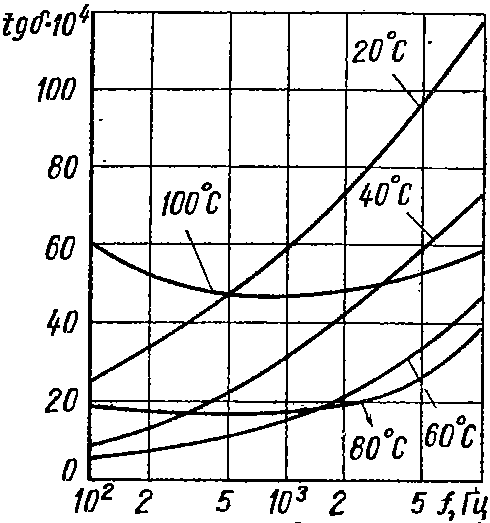

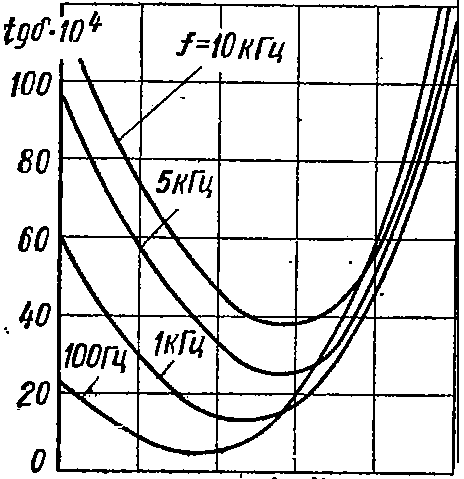

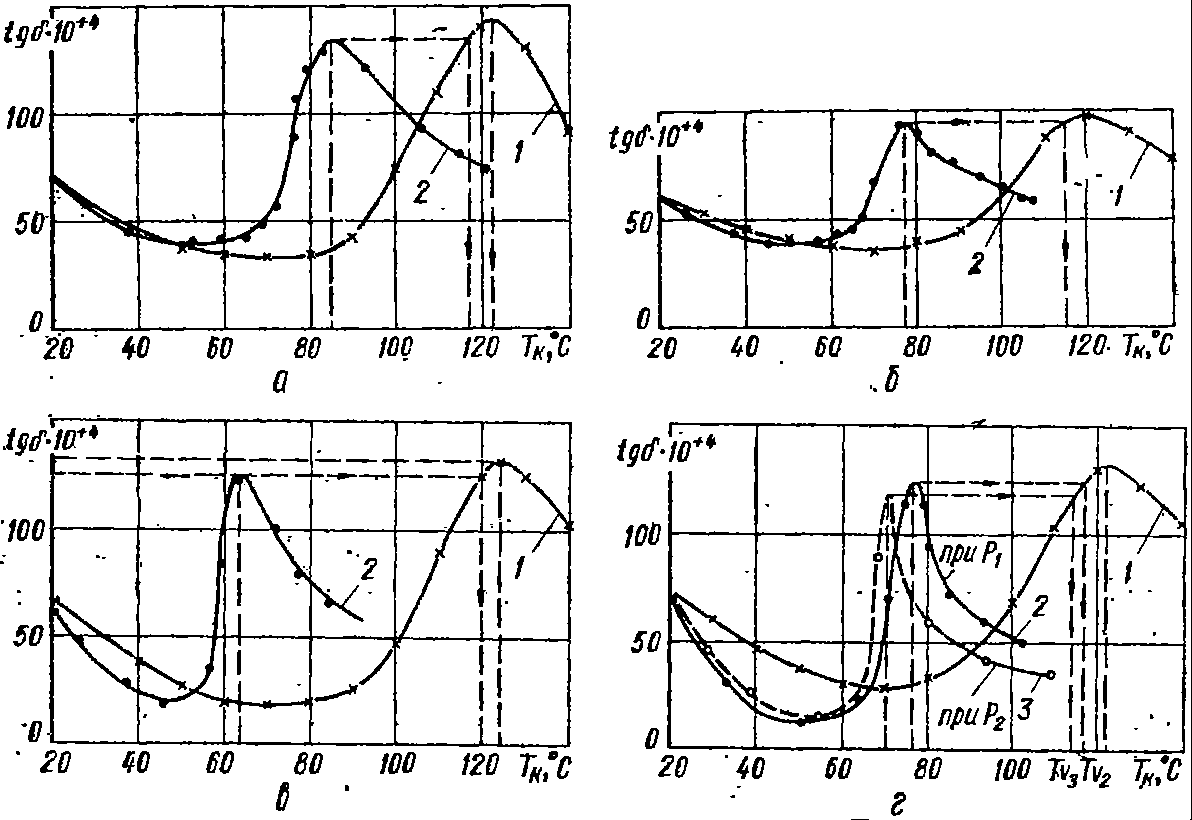

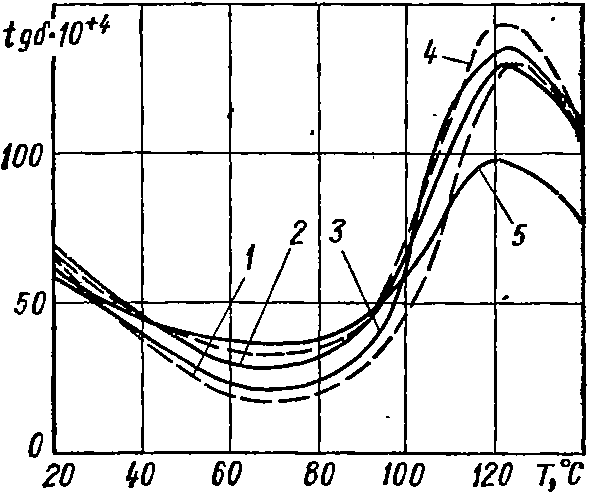

Зависимость тангенса потерь от температуры поверхности конденсаторов, находящихся под нагрузкой

1 - градуировочная зависимость, 2 - рабочая зависимость; а - К73-16-63 В-6,8 мкФ; б - К73-16-63 В-6,8 мкФ; в - К73-16-63 В-0,47 мкФ; г - К73-16-63 В-1,0 мкФ (2 - при P₁, 3 - при Р₂)
