К73-6

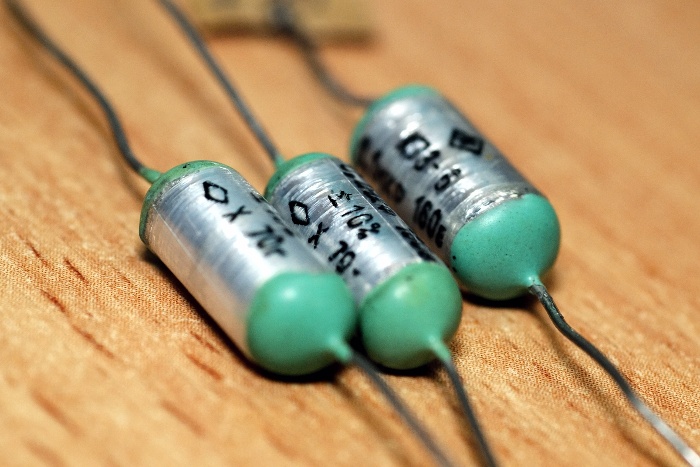

конденсатор К73-6

Весьма редкий полиэтилентерефталатный конденсатор. Единственное упоминание о нём я нашел лишь в отраслевом справочнике; вот данные на него.

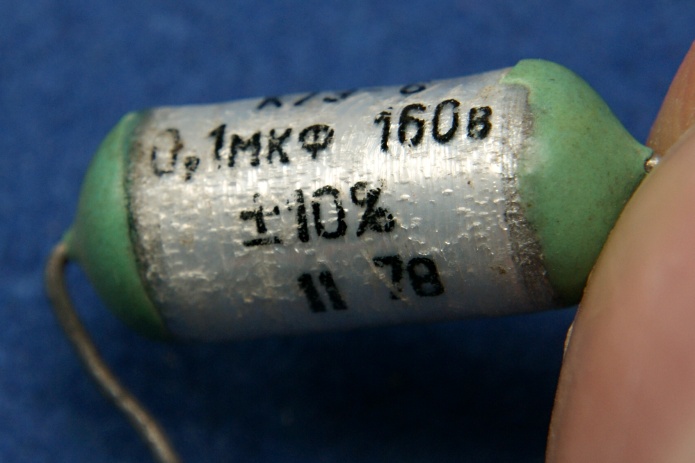

Судя по ним, они выпускались единственного номинала, представленного на фото и предназначены для работы в составе блоков герметизированной аппаратуры при заливке их эпоксидным компаундом. Понятно, почему их мало кто видел...

Производители - заводы "Мезон", г.Санкт-Петербург и "Катион", г.Хмельницкий (Украина).

конденсатор К73-6

Еще из особенностей - частотные параметры (тангенс потерь) измеряются на частоте 1+0,2 кГц, что может дать некоторое представление о режиме работы...

И еще одна вещь обращает на себя внимание - гарантированная долговечность всего 100 часов! для конденсаторов это крайне малое значение. При этом срок хранения вполне обычен, так что дело явно не в технологических проблемах. Почему же им уготована столь короткая жизнь? Возможно, ответ на это содержится еще в одной непривычной фразе из раздела, описывающего условия эксплуатации - "Одиночные удары в режиме, соответствующем двум последовательным ударам на копре «Массет» с 12-го и 23-го зуба.".

Описание этого устройства я нашел в несколько неожиданной для электронщиков книге - "П. Ф. Бубнов и И. П. Сухов. Средства инициирования. Краткий курс. НКАП Оборонгиз, Главная редакция литературы по боеприпасам. Москва", аж 1945 года!

Приведу его здесь полностью

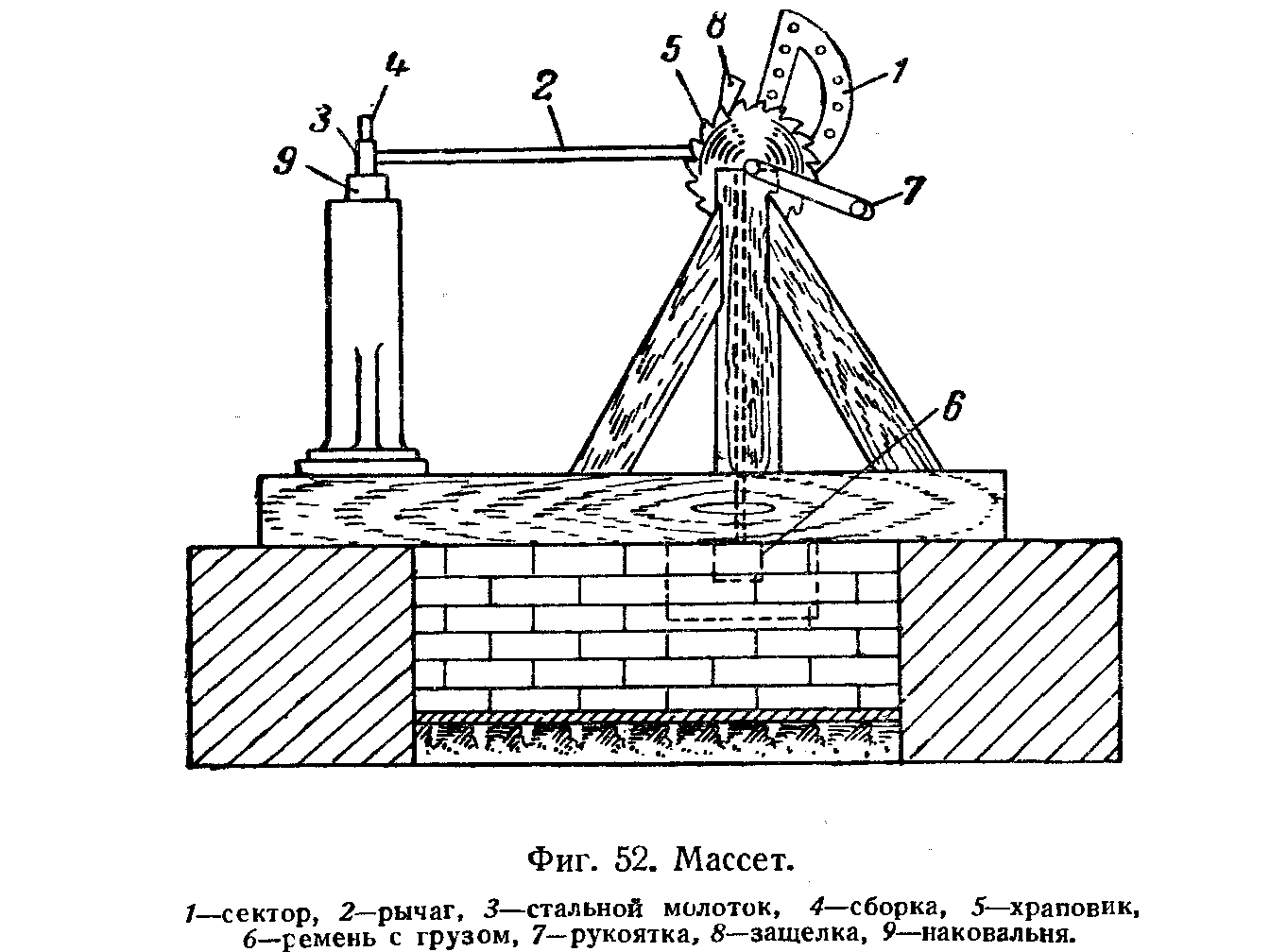

   "Прибор массет представлен на фиг. 52. В железный сектор 1 вставлена деревянная (кизиловая, дубовая или рябиновая) палка-рычаг 2 весом 1,5-2,0 кг и длиной 100 см, на другом конце которой насажен стальной молоток 3 весом 640+10 г. Молоток 3 имеет гнездо с нарезкой, в которое ввертывается сборка 4 весом 400+10 г, с помещенными в ней капсюлями-воспламенителями. Расстояние от оси вращения до молотка 80-85 см. Капсюли-воспламенители помещают в сборке в тех же положениях, в каких они находятся в дистанционной трубке или во взрывателе. Храповик 5 имеет 27 зубьев и находится на одной оси с сектором 1, на который надет ремень длиной 100-105 см с грузом 6 (вес 37 кг). При помощи рукоятки 7 молоток может быть взведен на определенный угол и закреплен защелкой 8 за соответствующий зуб. При освобождении защелки груз 6 падает, поворачивает сектор 1 и молоток 3 с силой ударяет по наковальне 9.
Для каждого капсюля-воспламенителя может быть установлен определенный угол взведения молотка, при котором капсюль будет испытывать сотрясение, равное по силе сотрясению при выстреле из орудия. Этот угол характеризуется номером зуба храпового колеса. Обычно принято производить испытание с 23-го зуба.

Испытанием капсюлей на массете, бросанием с 23-го зуба, вполне обеспечивается механическая стойкость их при выстреле."

Капсюли-воспламенители. Сотрясения при выстреле из орудия. Ну, в общем понятно, для чего эти конденсаторы...

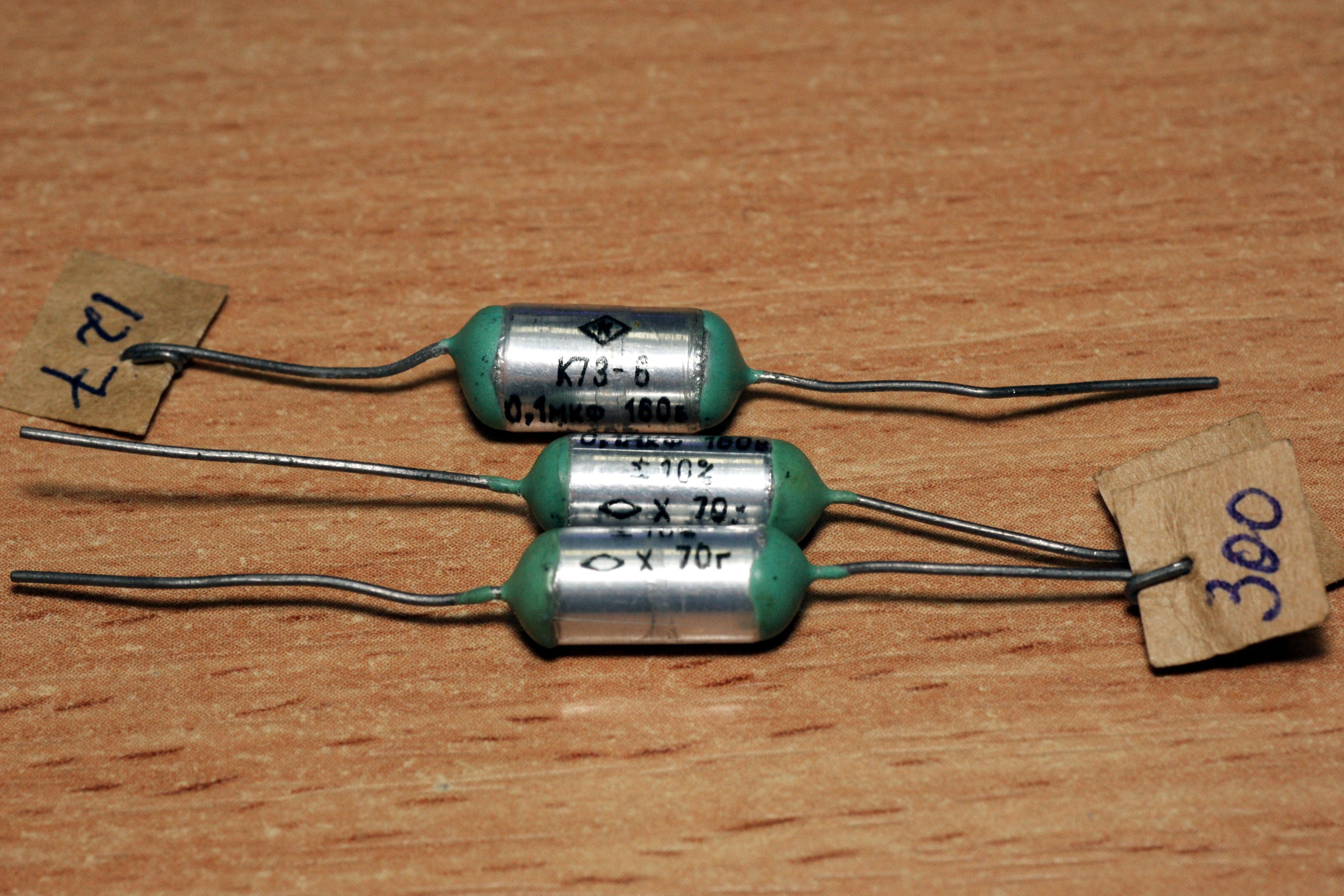

конденсатор К73-6

Источники:

1. Конденсаторы. Справочник. Том III. ВНИИ "Электронстандарт", 1973.
2. Горячева Г.А., Добромыслов Е.Р. Конденсаторы: Справочник.- М.: Радио и связь, 1984 (Массовая радиобиблиотека. Вып. 1079).
