740ая серия

Серия включает в себя несколько бескорпусных микросхем - операционных усилителей, выполненных по биполярной технологии.

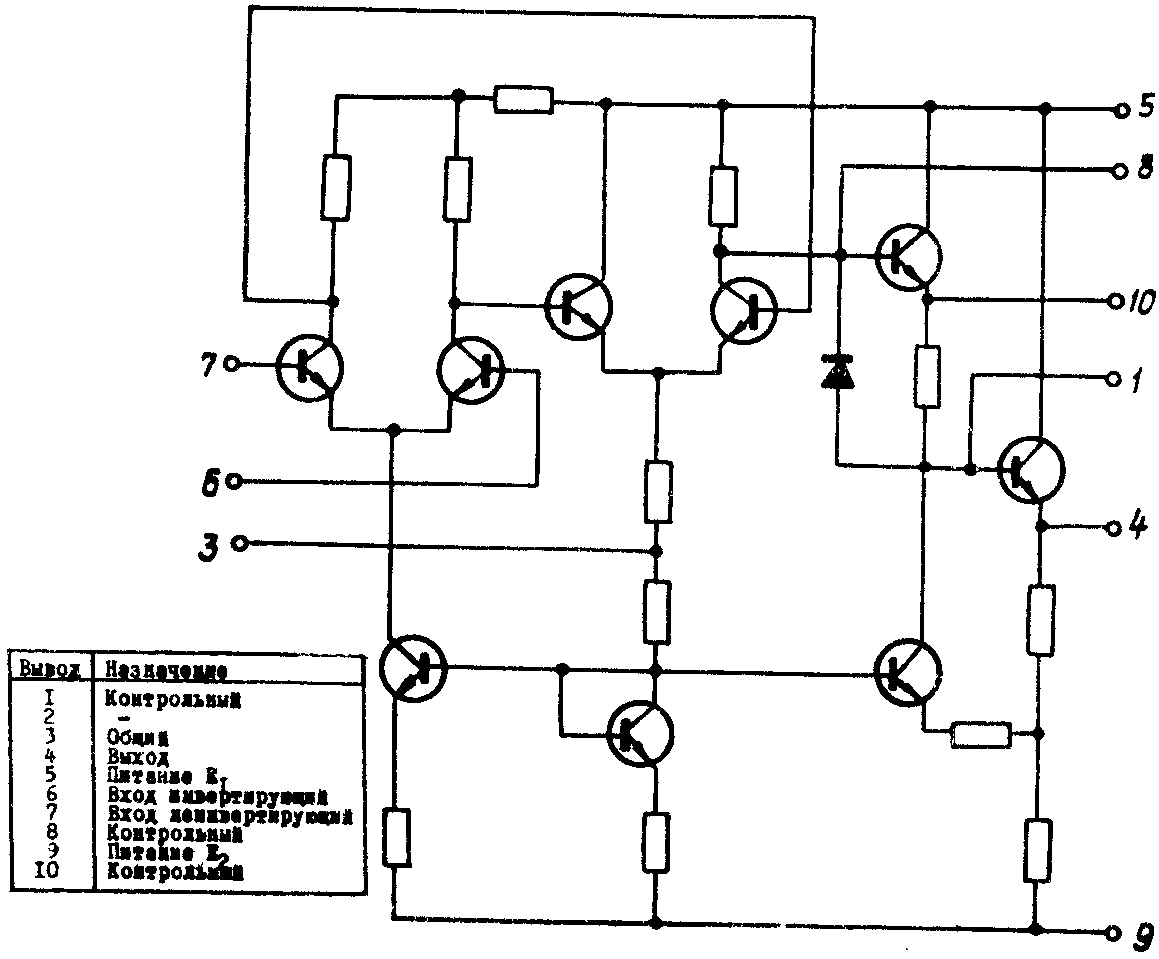

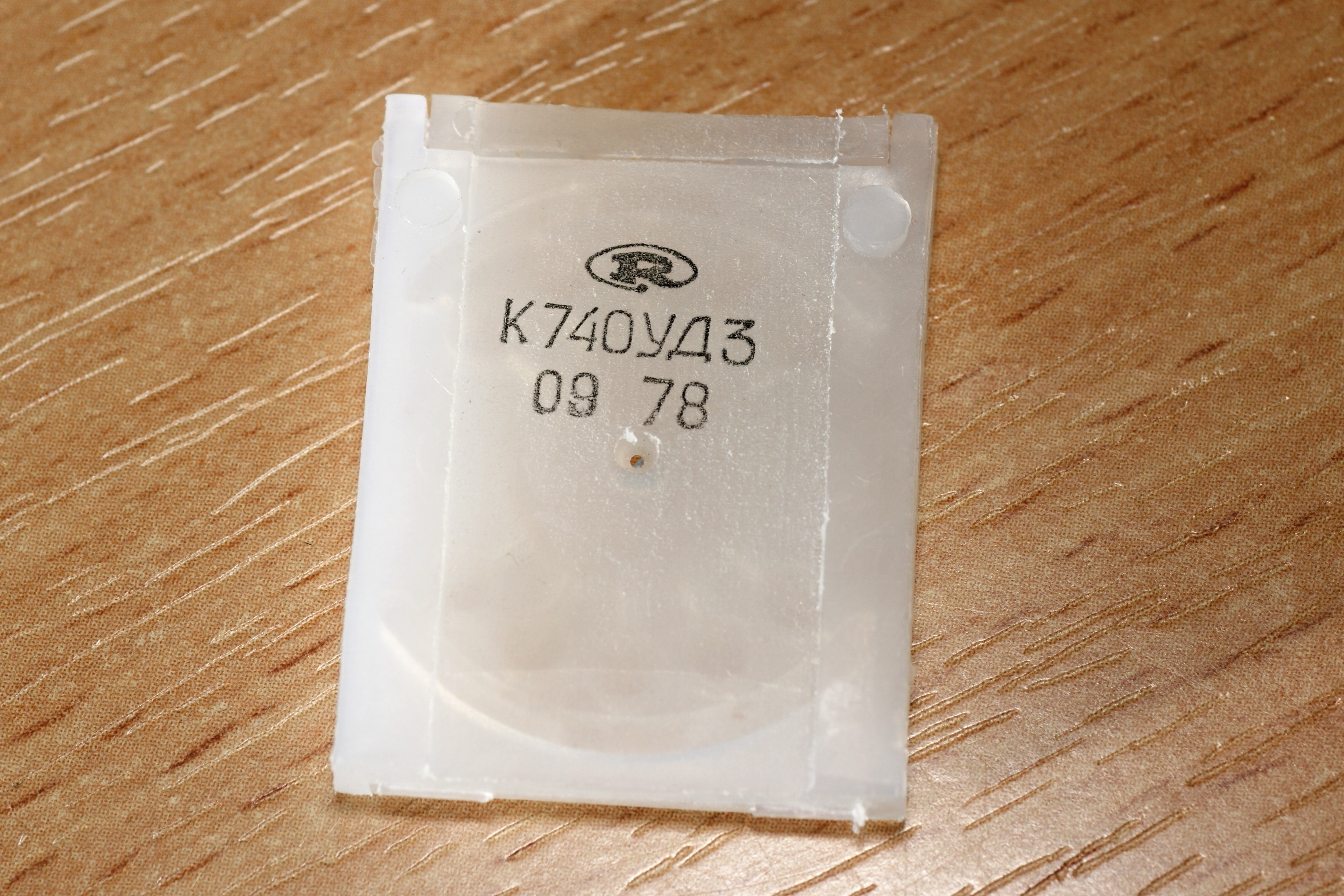

К740УД3

Операционный усилитель средней точности с дифференциальным входом, бескорпусной аналог 140УД1А. Справочный лист на него.

Производитель - Рижский завод полупроводниковых приборов (ныне RD Alfa), Латвия.

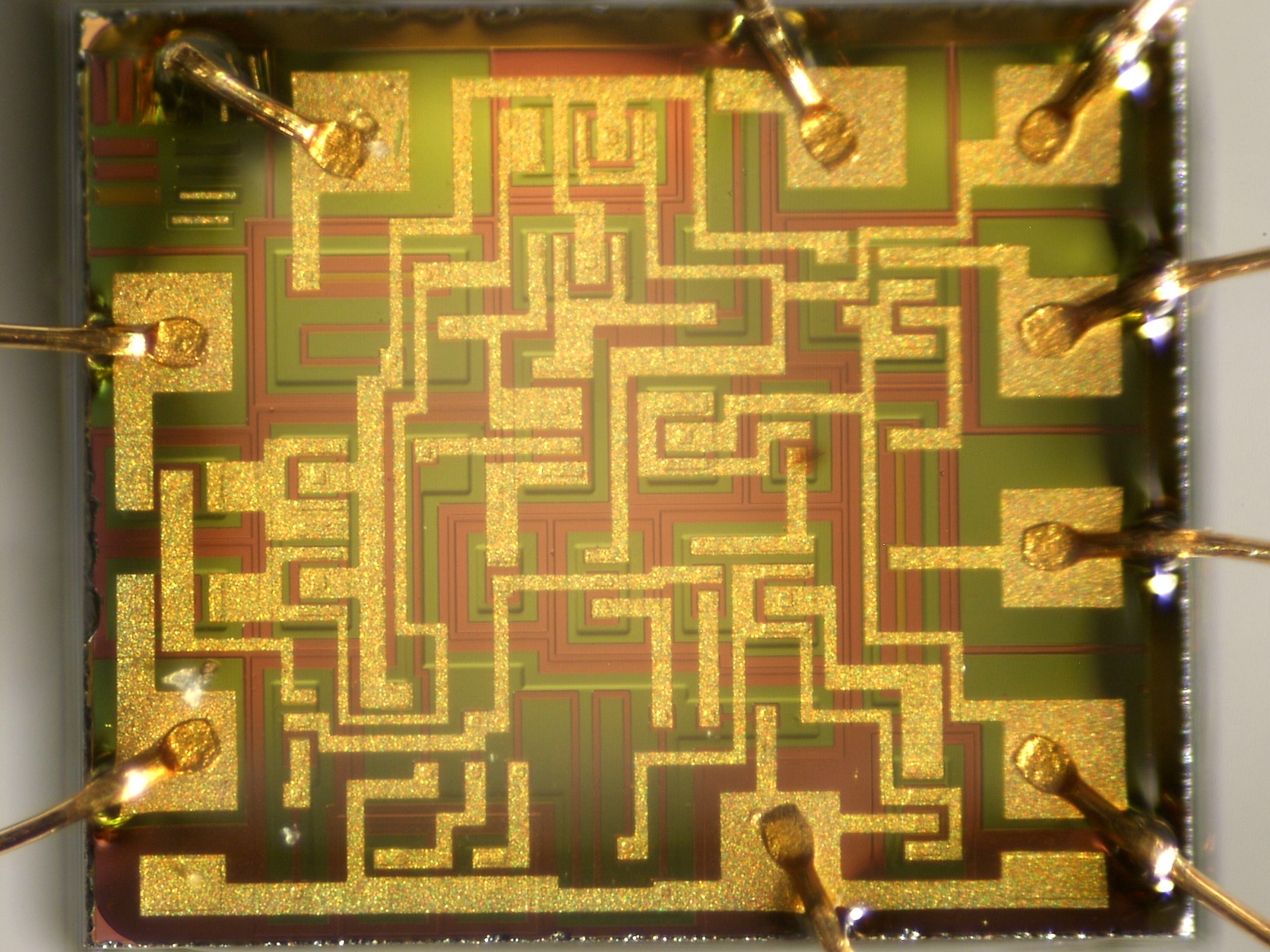

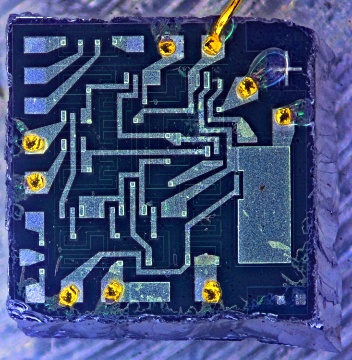

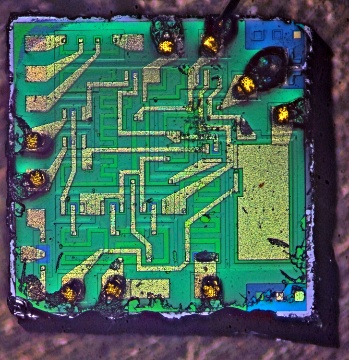

(фото с форума Радиокартинки)

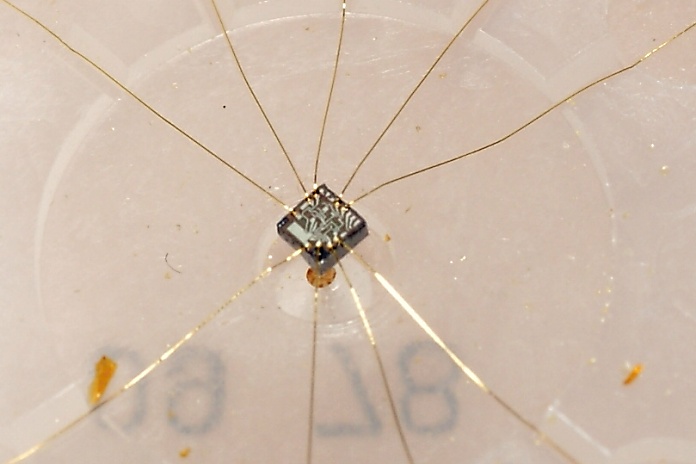

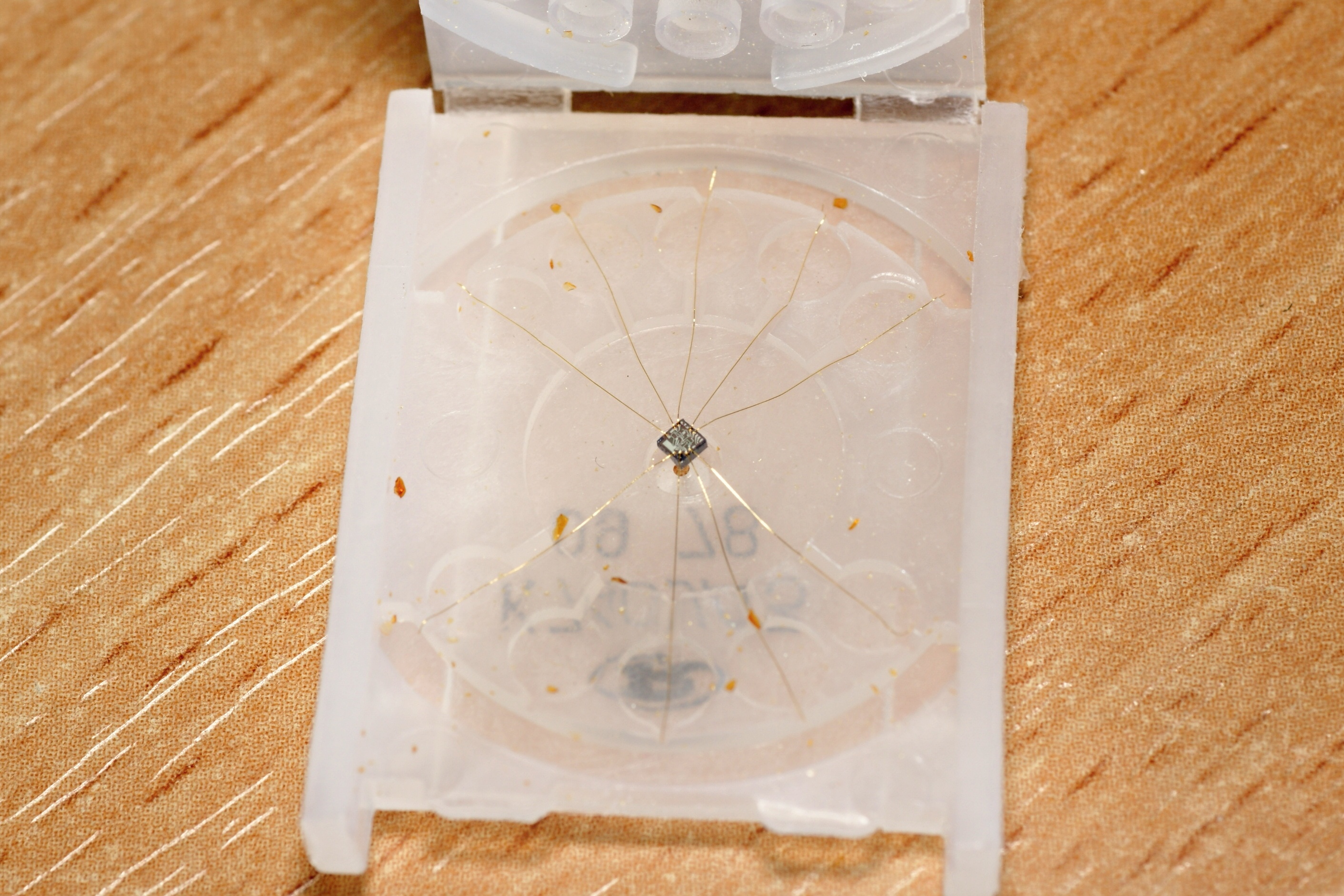

(фото с форума Радиокартинки)

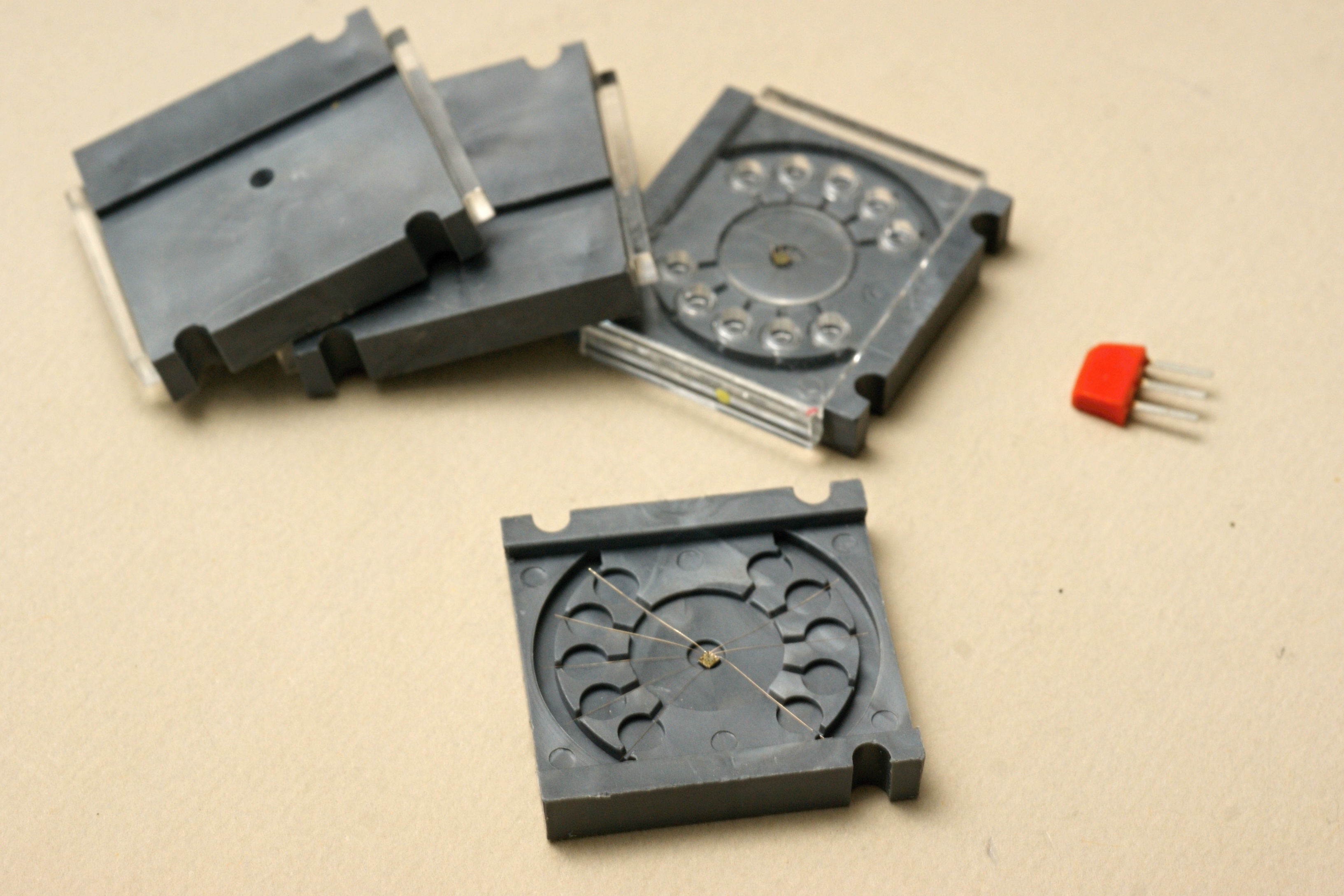

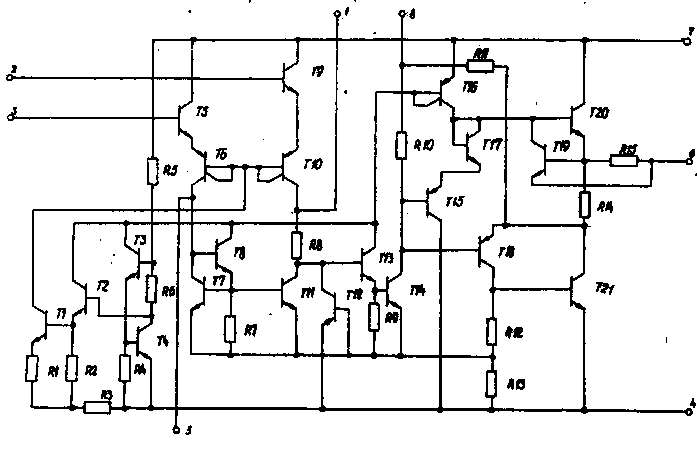

740УД5-1

Операционный усилитель средней точности со схемой защиты от короткого замыкания на выходе.

Это, пожалуй, самая распространенная микросхема серии; она нашла широкое применение в гибридных микросборках. Заводские паспорта на неё, версии 1 и версии 2, а также справочный лист.

Судя по отечественным справочникам, эта микросхема - бескорпусной вариант 153УД2.

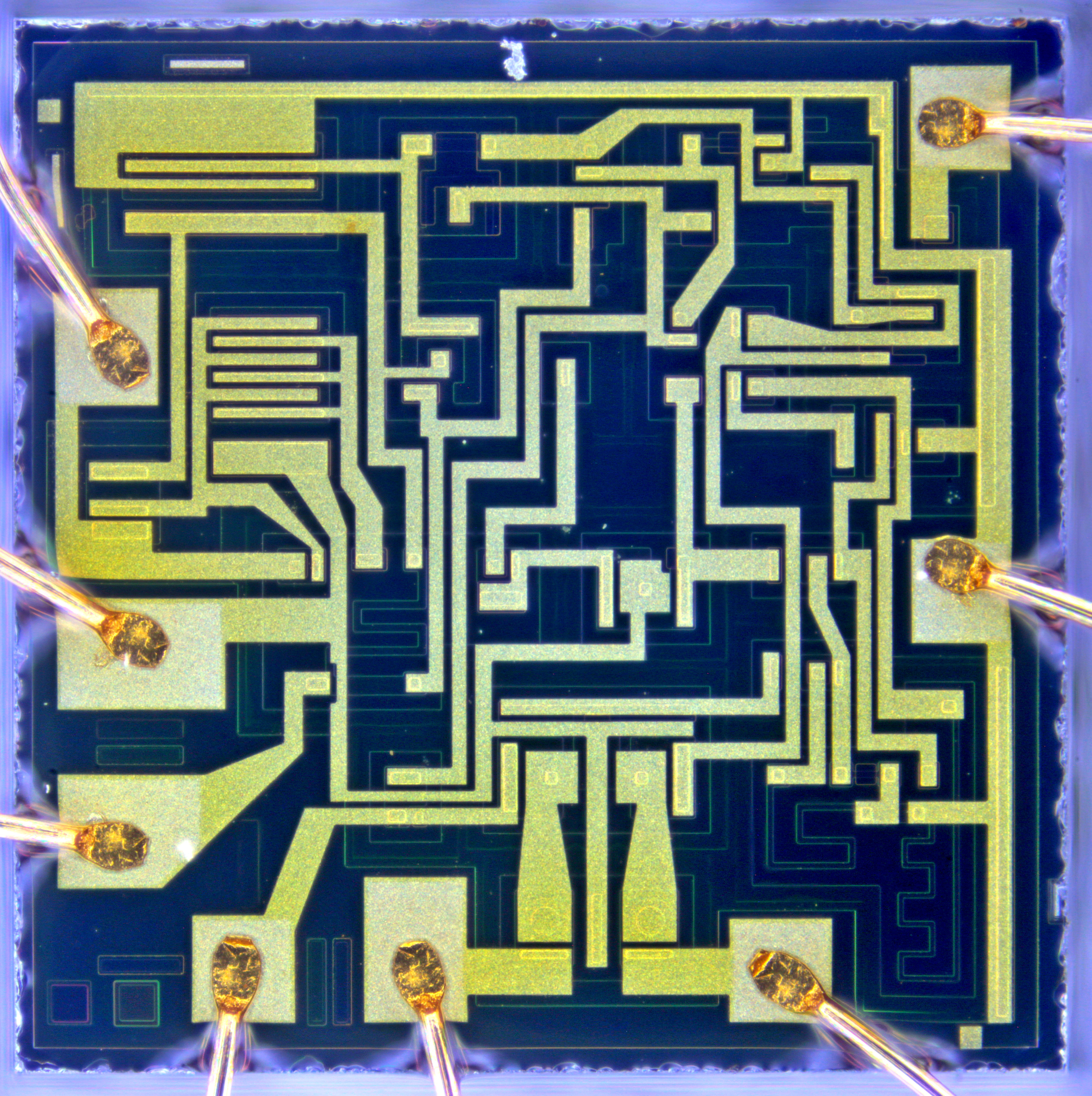

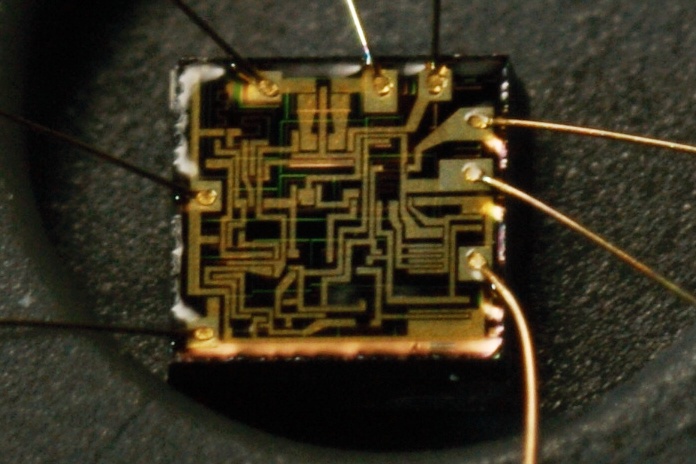

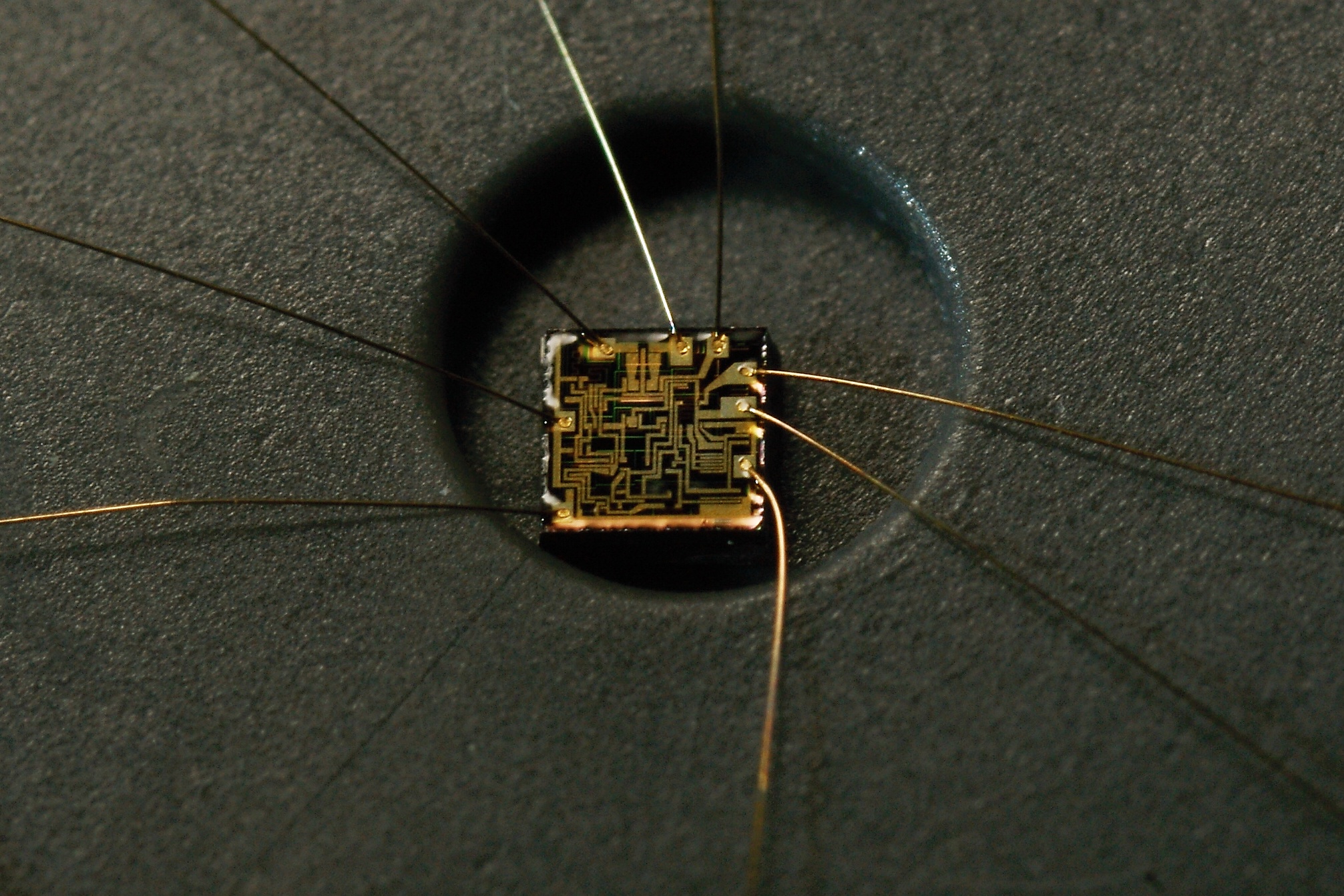

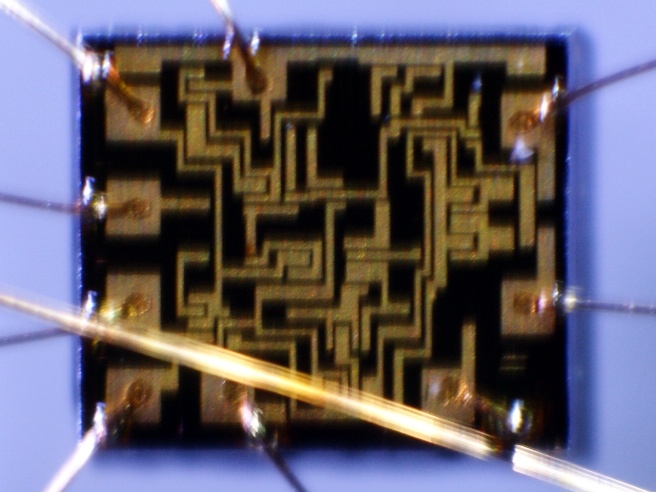

(фото с форума Радиокартинки)

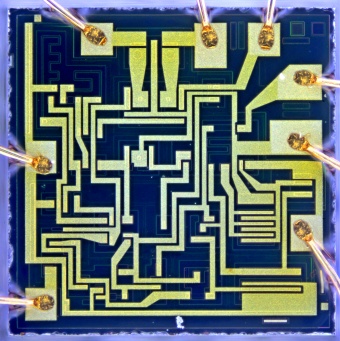

(фото с форума Радиокартинки)

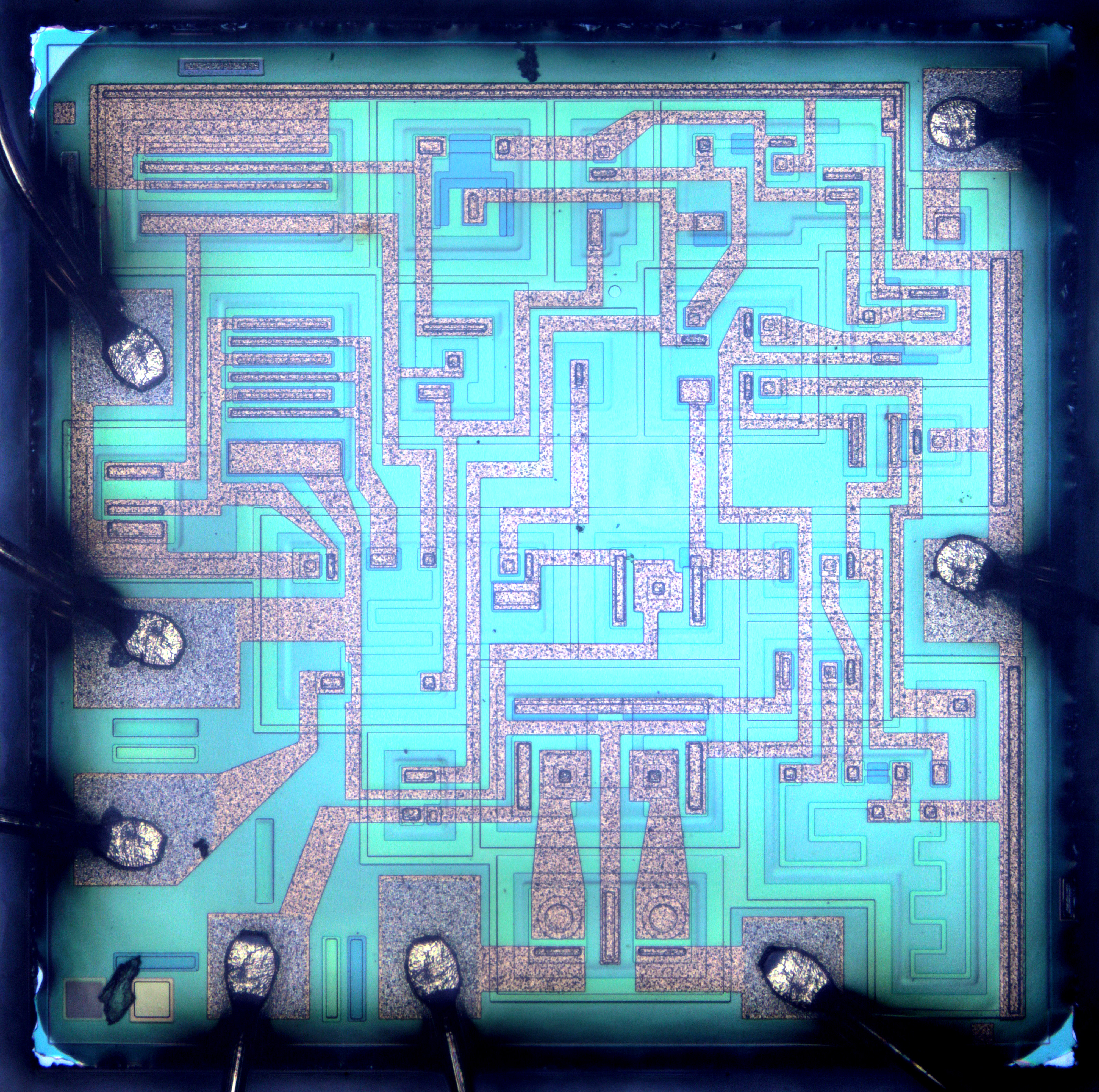

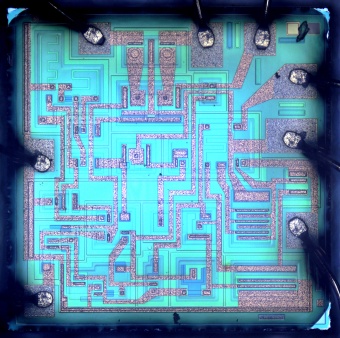

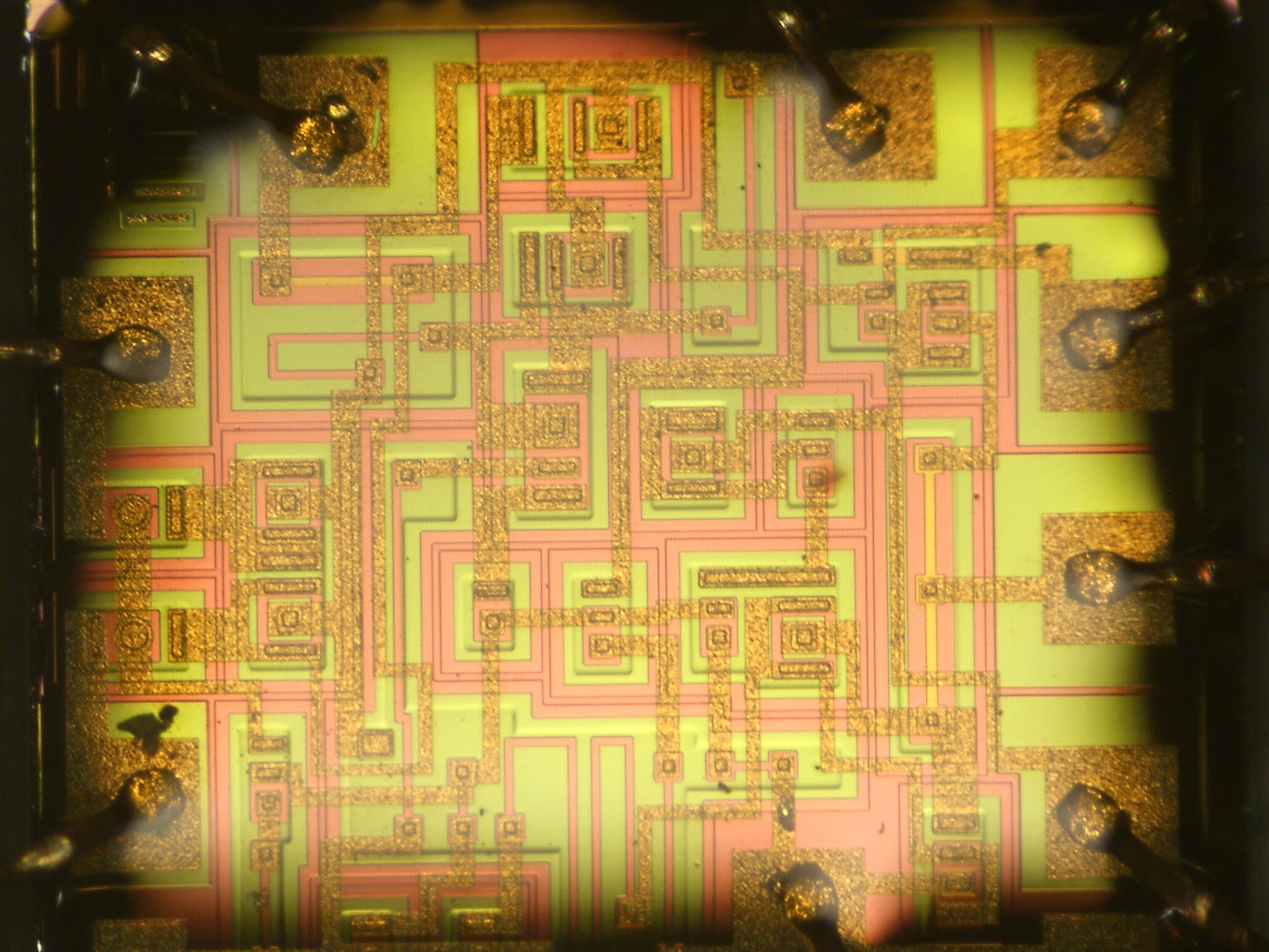

Однако таковы лишь некоторые из образцов этой микросхемы. А у иных топология кристалла отличается весьма сильно.

Источники:

1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
2. Гурлев Д. С. Справочник по электронным приборам: 6-е изд., перераб. и доп. - К.: Технiка, 1979.
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Микросхемы интегральные народнохозяйственного назначения. Группа 6331. Сборник справочных листов. РД 11 0435.4-90. Издание официальное. ВНИИ "Электронстандарт". 1991.
5. Микросхемы интегральные серии КР580...К744.- СПб.: - Издательство РНИИ "Электронстандарт". 1993.
6. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6. - М.: КУбК-а, 2003.
7. Ефимов И.Е., Козырь И.Я. Основы микроэлектроники: Учебник. 3-е изд., стер.- СПб.: Издательство "Лань", 2008.
