Крайне необычная серия, в литературе встречаются лишь обрывки упоминаний о ней. Это "сборная" серия, принадлежащая НПО "Элас", в которую входят различные микропроцессорные комплекты. Состав микросхем довольно своеобычен и не соответствует ни одному традиционному корпусированному МПК.
Некий управляемый мажоритарный элемент для построение спец-ЭВМ, больше ничего не известно.

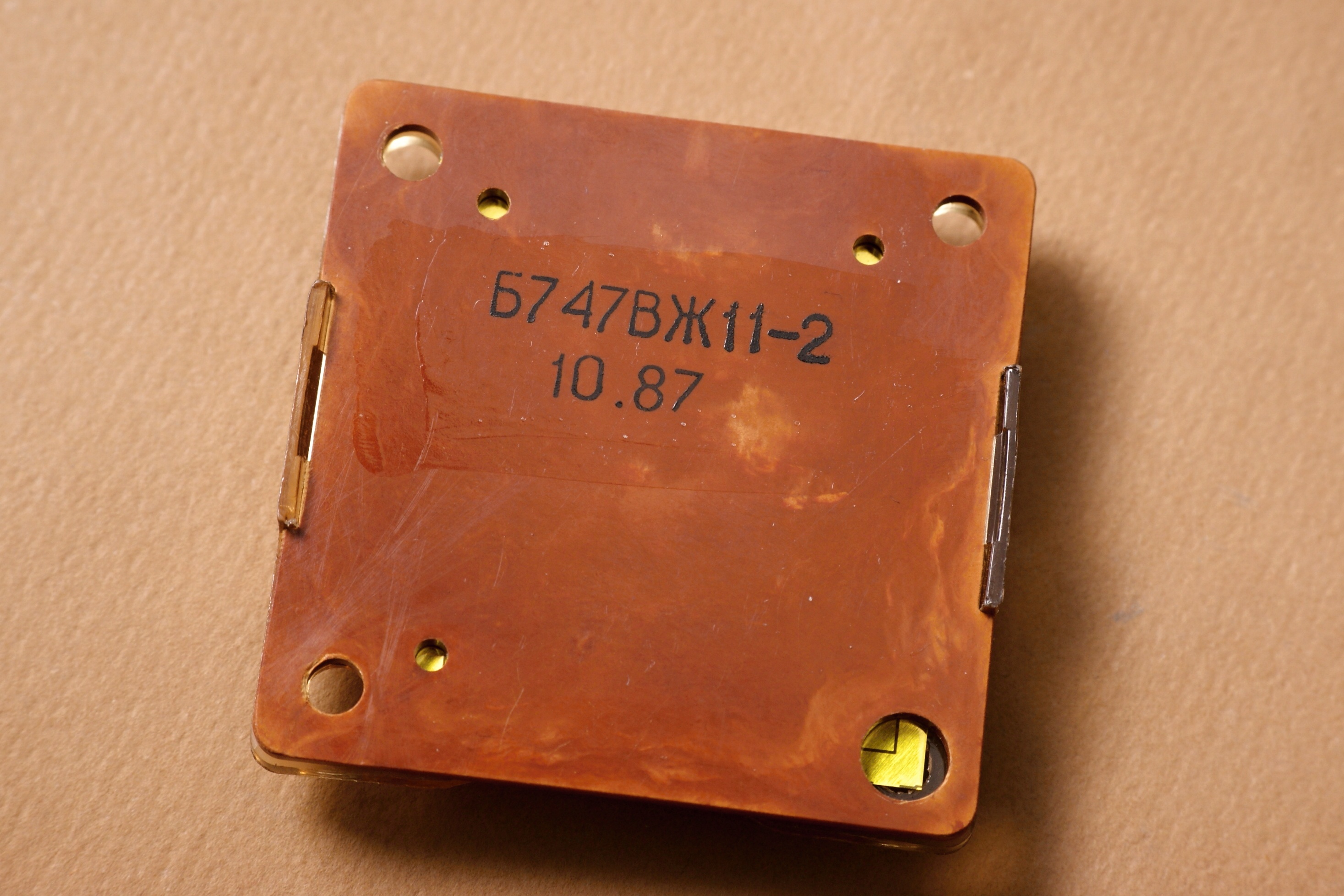

Комплект схем Б747ВЖ11-2 ... Б747ВЖ35-2 предназначен для построения специализированных ЭВМ с быстродействием до 150 тыс. операций в секунду. Напряжение питания 5В.

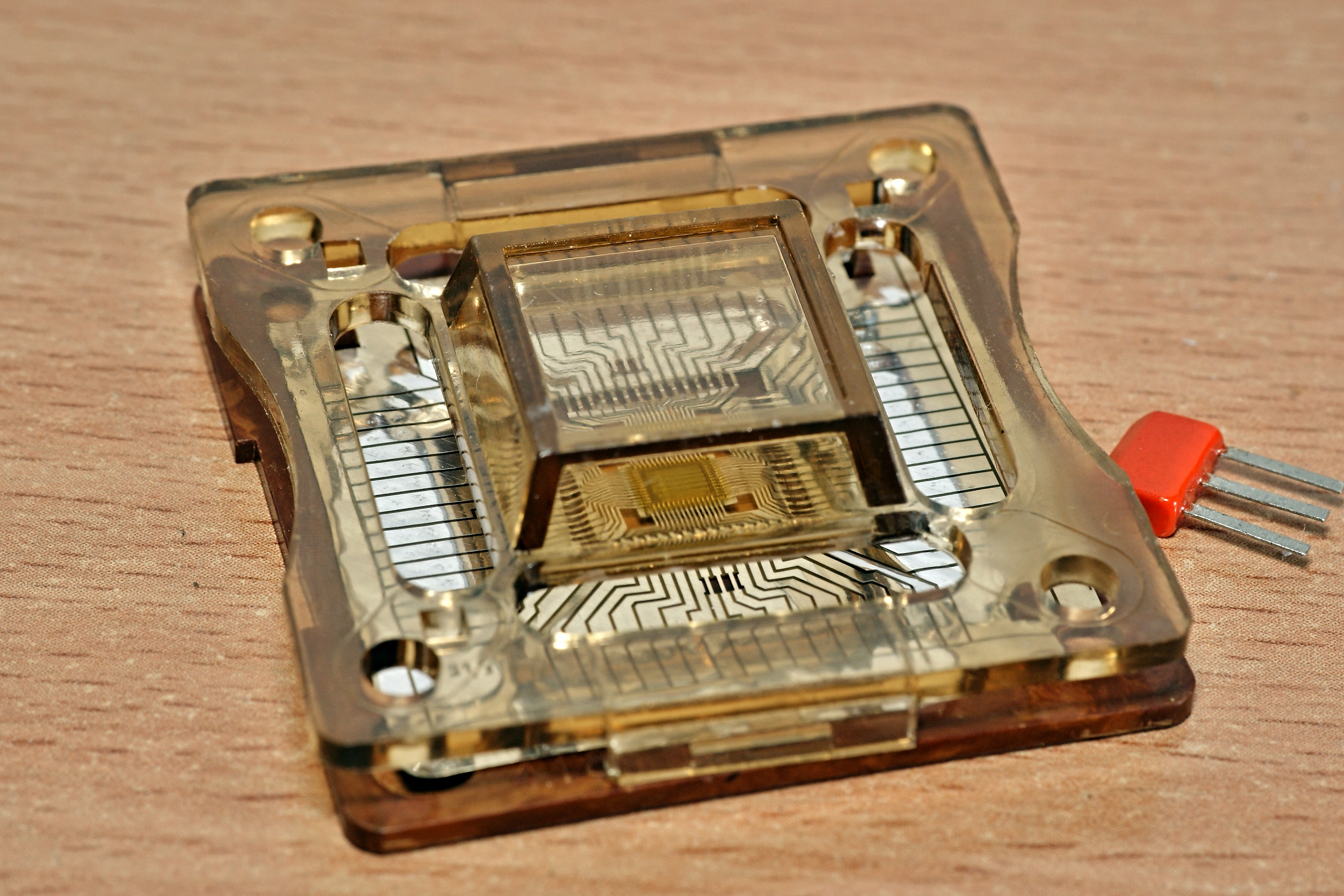

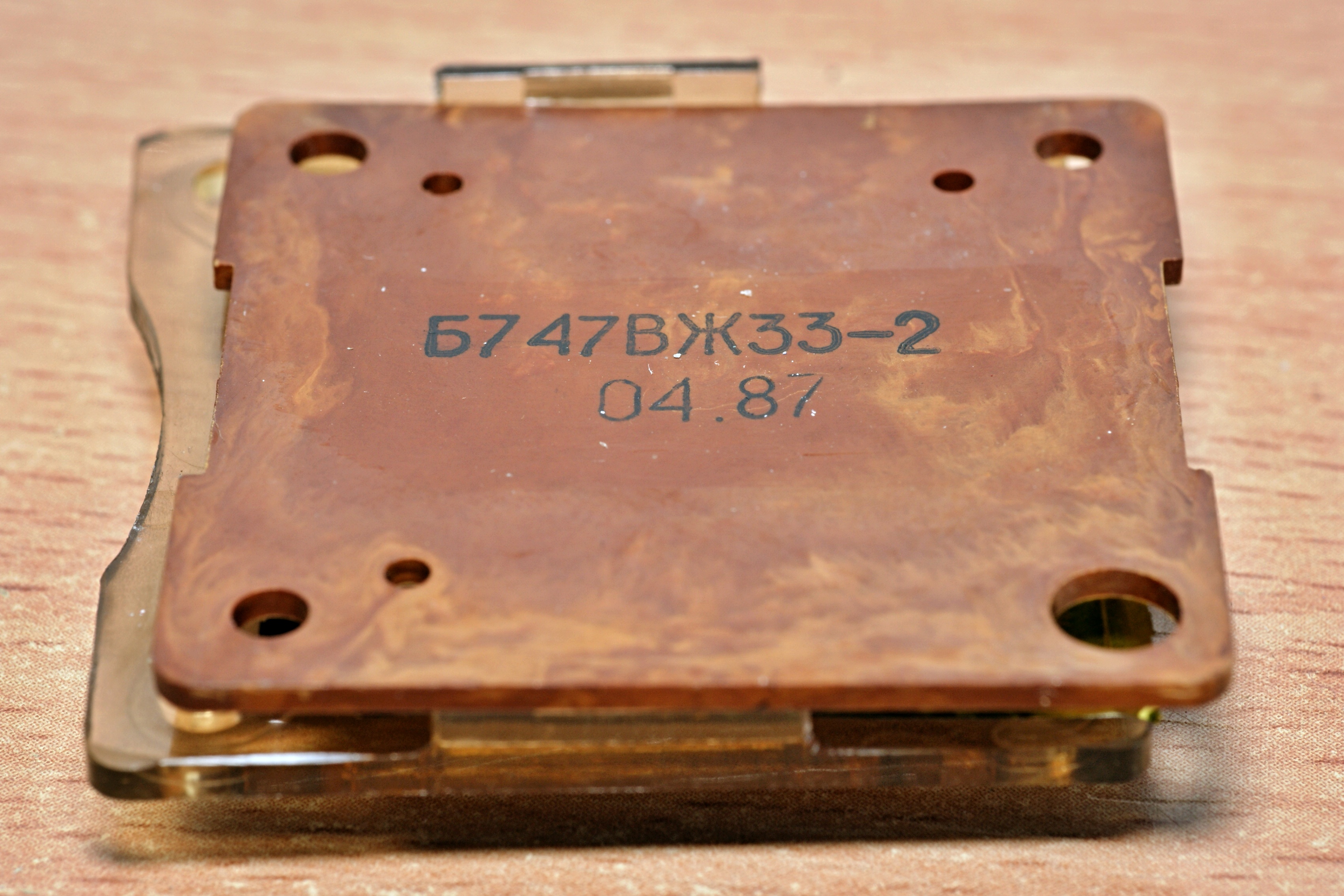

747ВЖ33 - некий многофункциональный дешифратор управления.

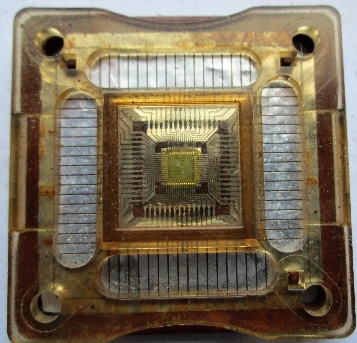

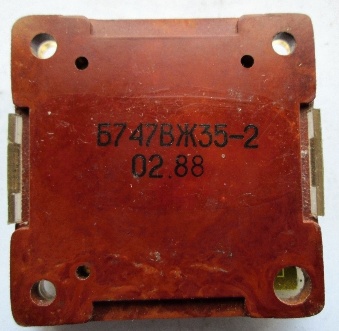

747ВЖ35 - согласно литературе, регистр последовательных приближений с 10-разрядным АЦП.
Впрочем, я полагаю, что это не отдельные части, а регистр входит в состав этого АЦП.
Кстати, не надо думать, что в серии было еще как минимум тридцать четыре типа 747ВЖ. Как я понял, был базовый кристалл 747ВЖ3, из которого путём модификации (прошивки ПЗУ, смены фотошаблона или ещё каким-то, сведений у меня нет) получали различные схемы, в том числе АЦП!

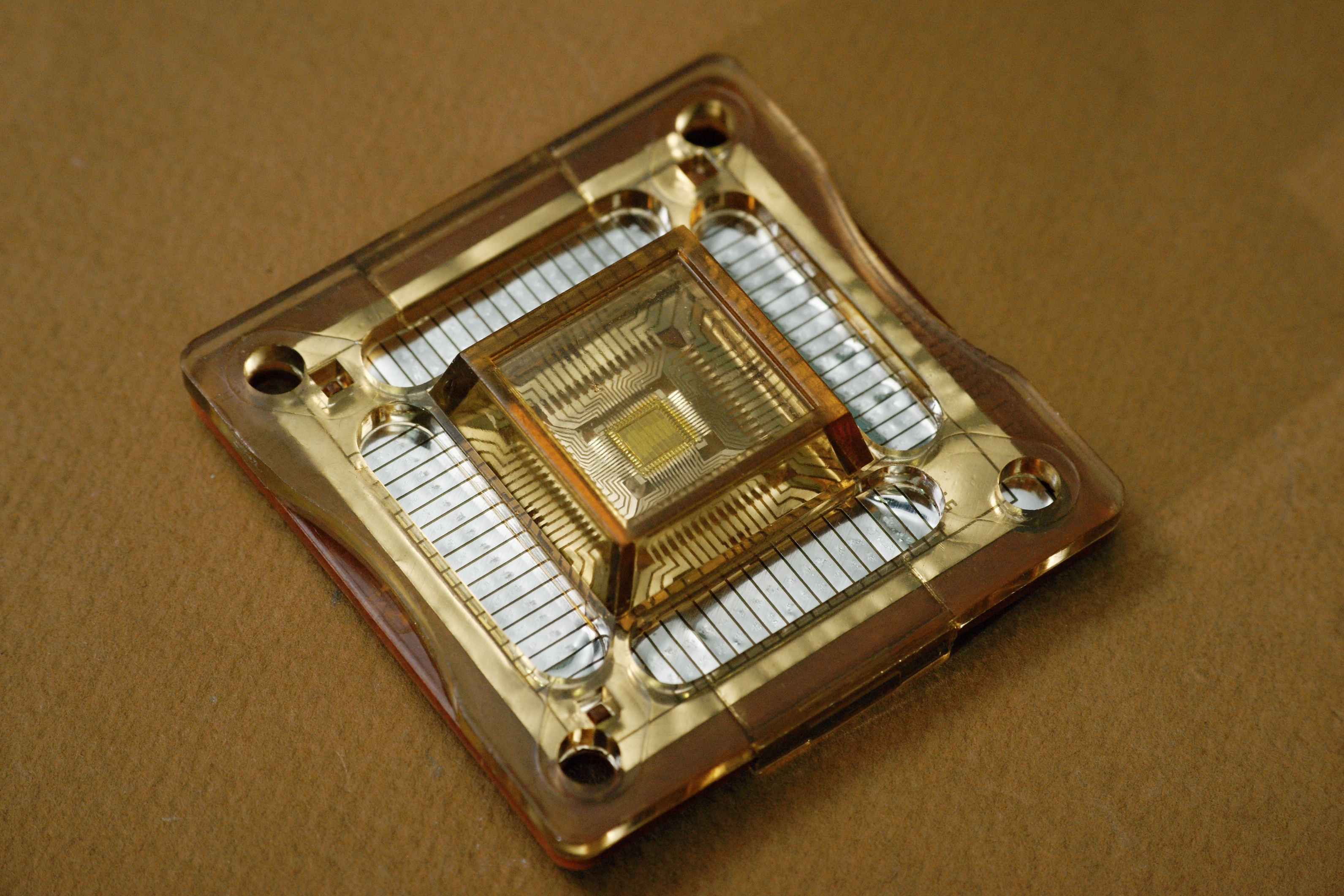

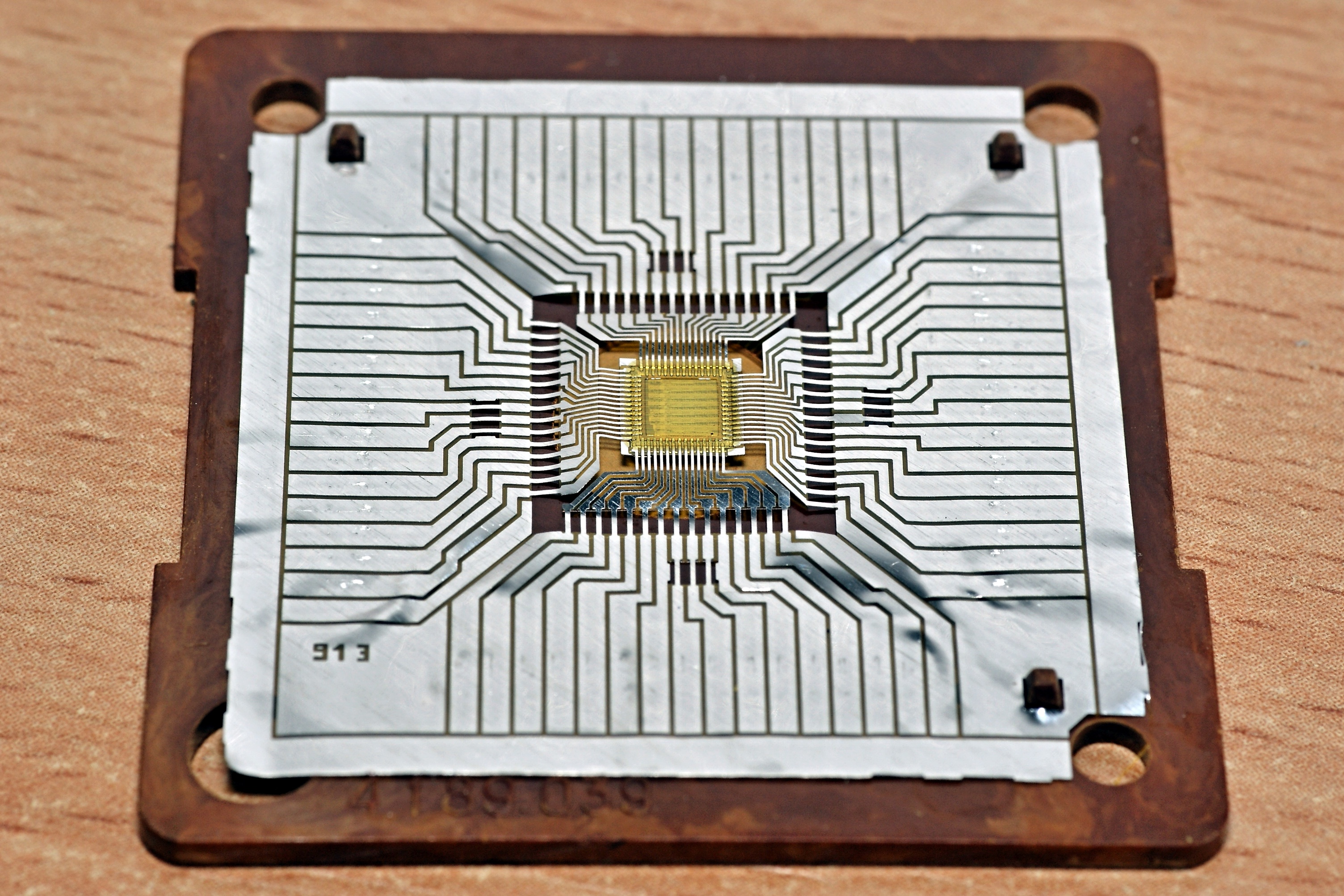

Посмотрим, что скрывается внутри это солидного пенала...

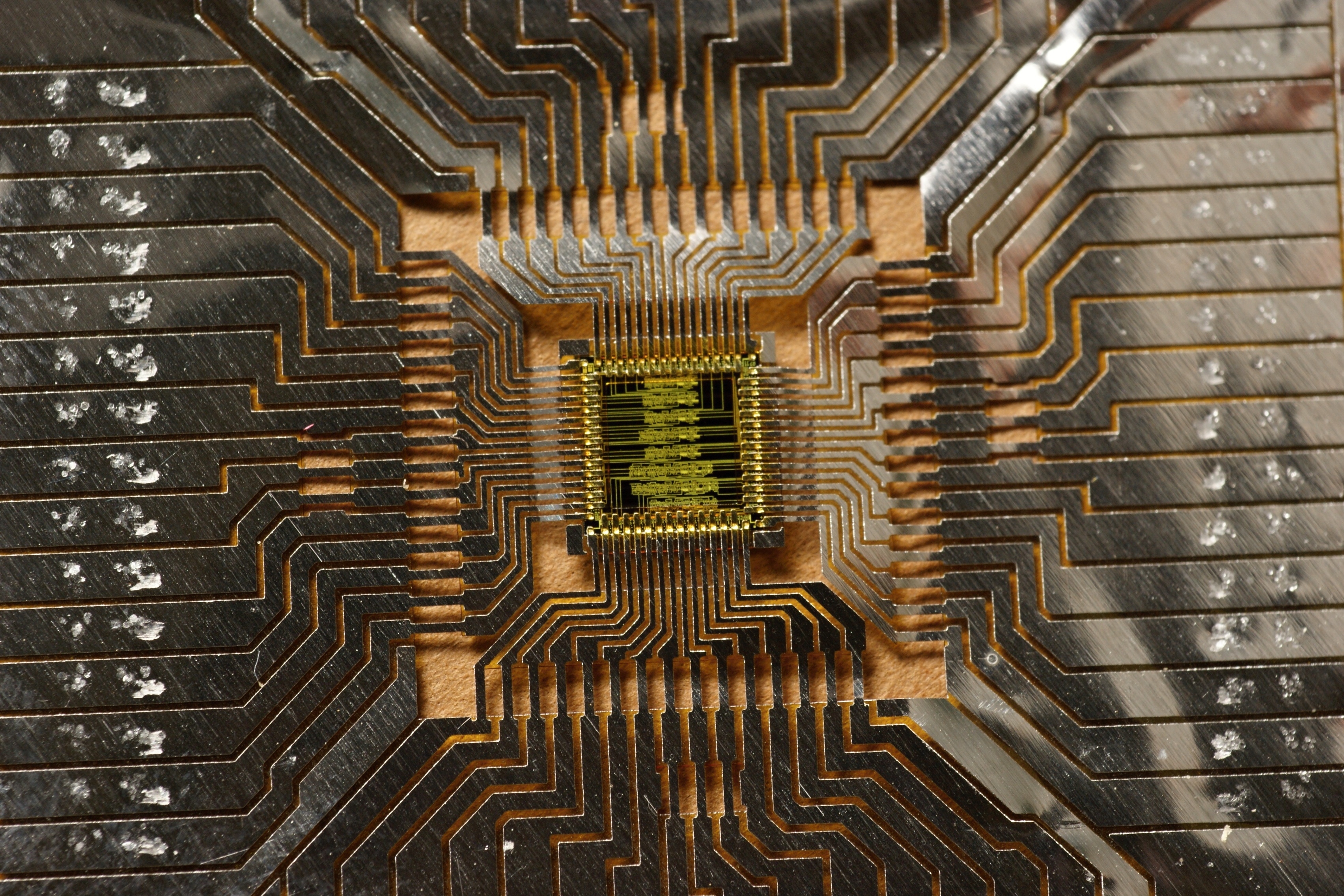

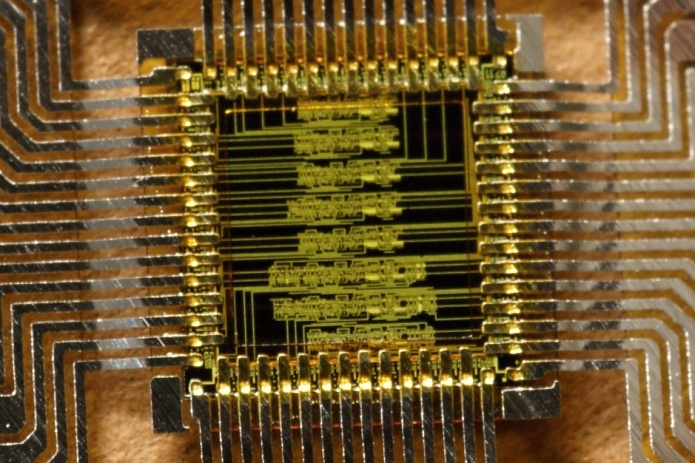

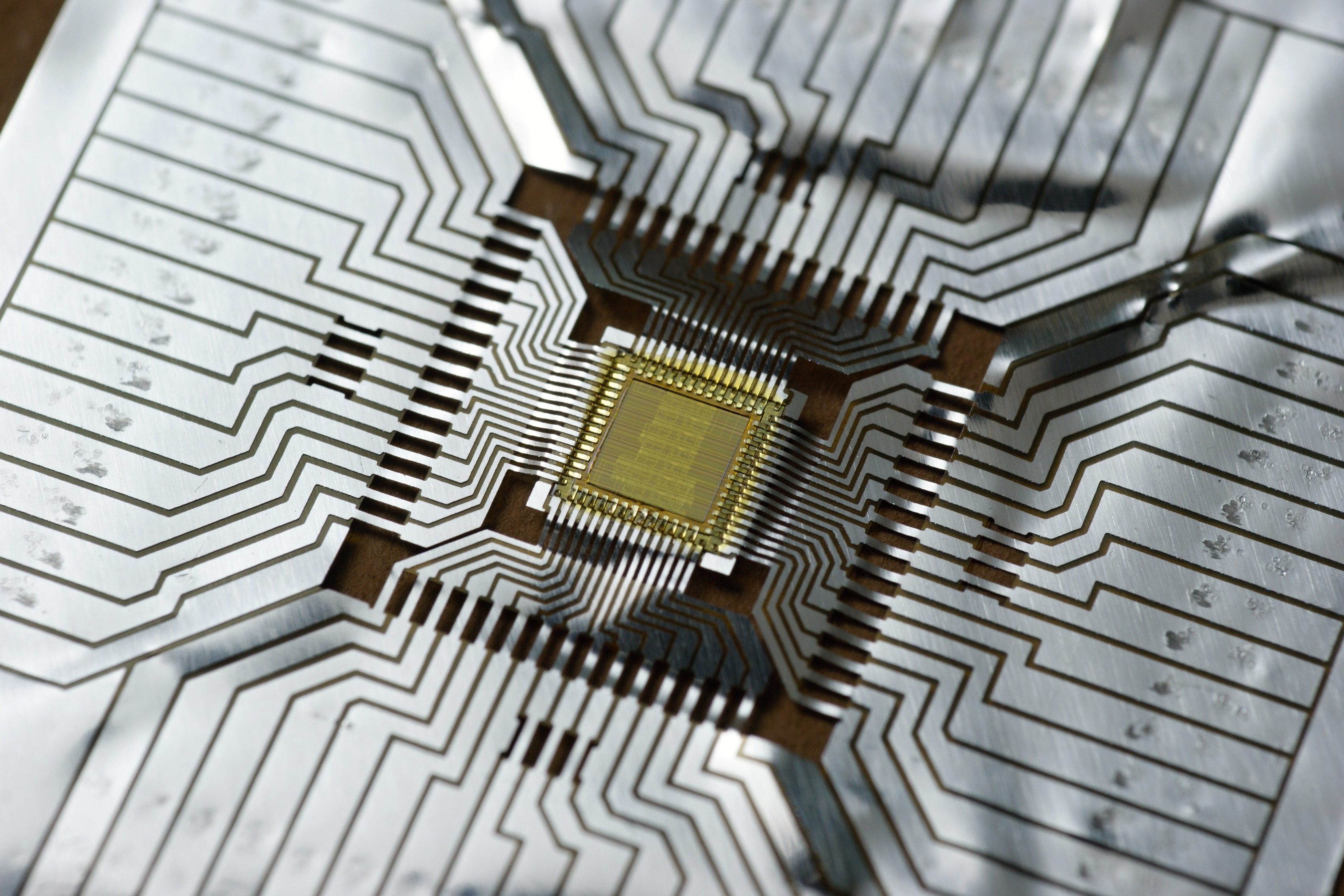

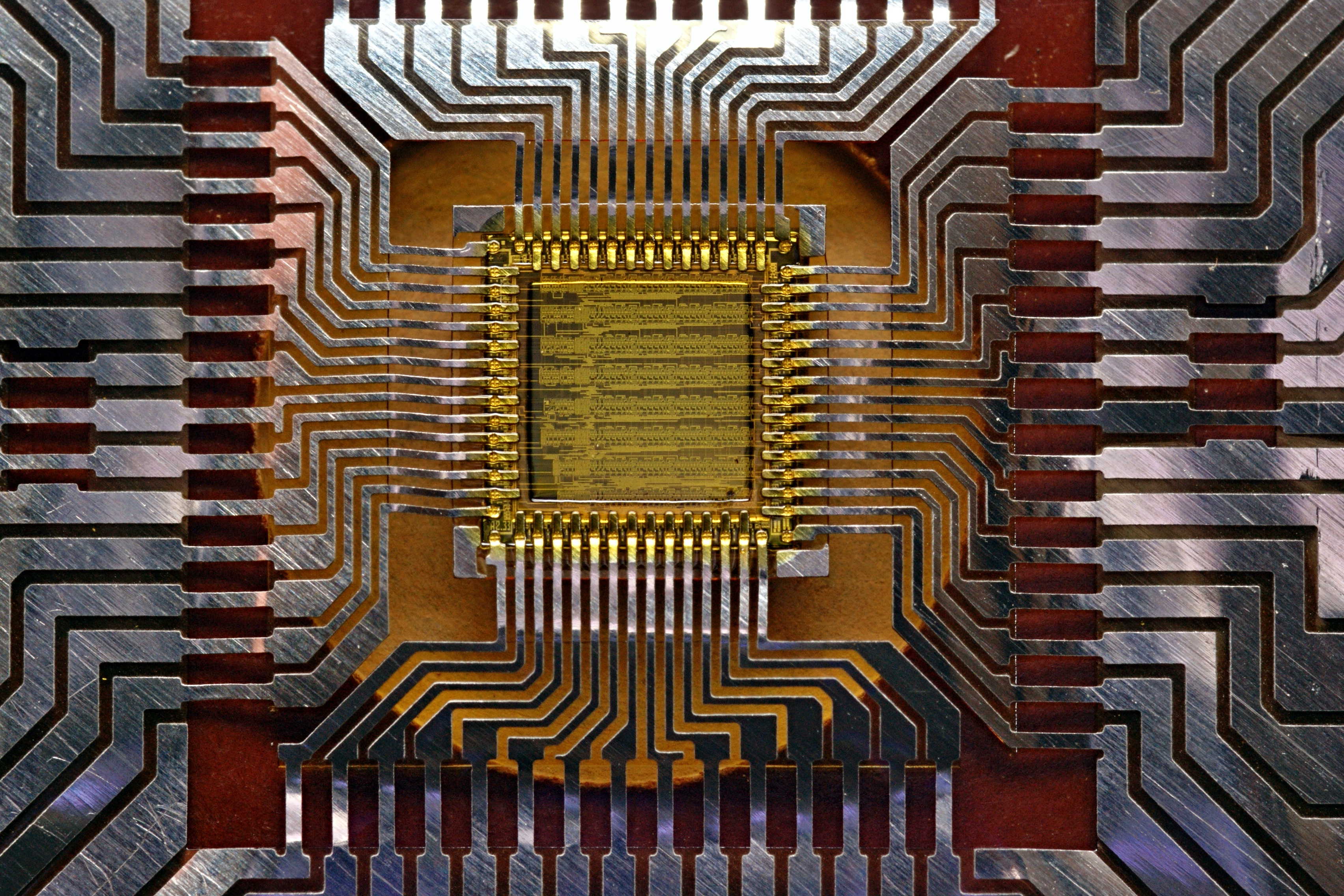

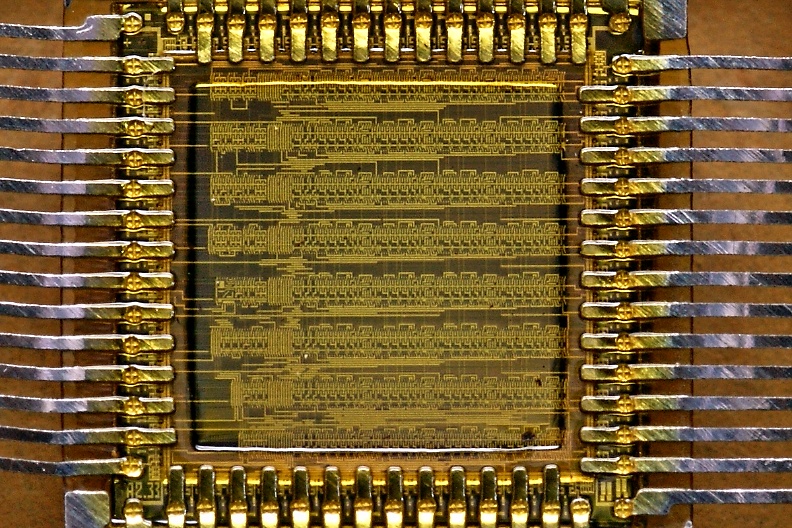

Глянем на кристалл поближе, насколько это возможно. Топология наводит на мысли о неких параллельных структурах (8 разрядов?).

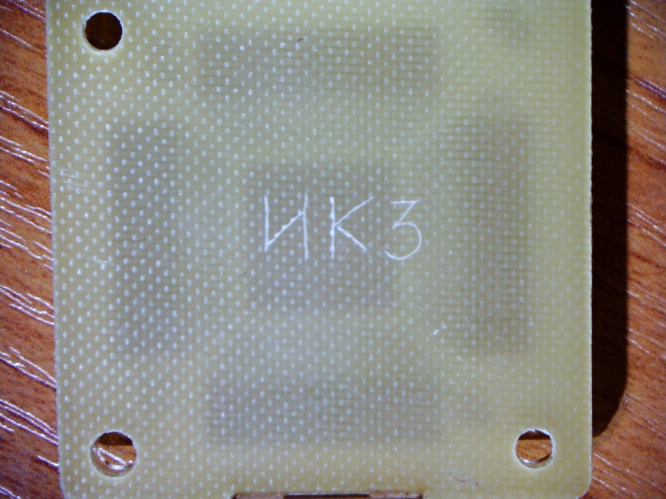

 (фото с форума "Портативного ретрорадио") |

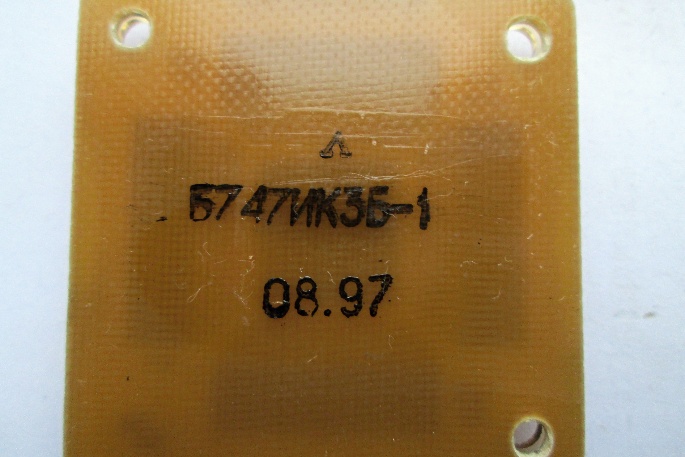

 (фото с форума "Портативного ретрорадио") |
(фото с форума "Портативного
ретрорадио")

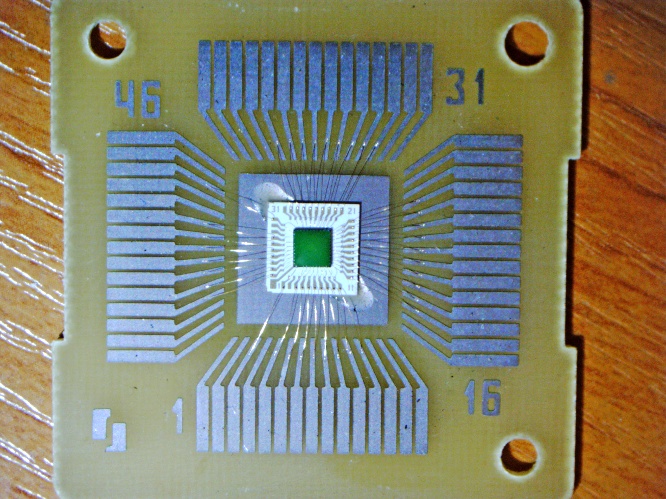

Элемент со сложным составом - матрица условий + мажоритарный элемент + коммутатор операций + 4-разрядный счетчик.
(фото с форума "Портативного
ретрорадио")
(фото с форума "Портативного
ретрорадио")
(фото с форума "Портативного
ретрорадио")

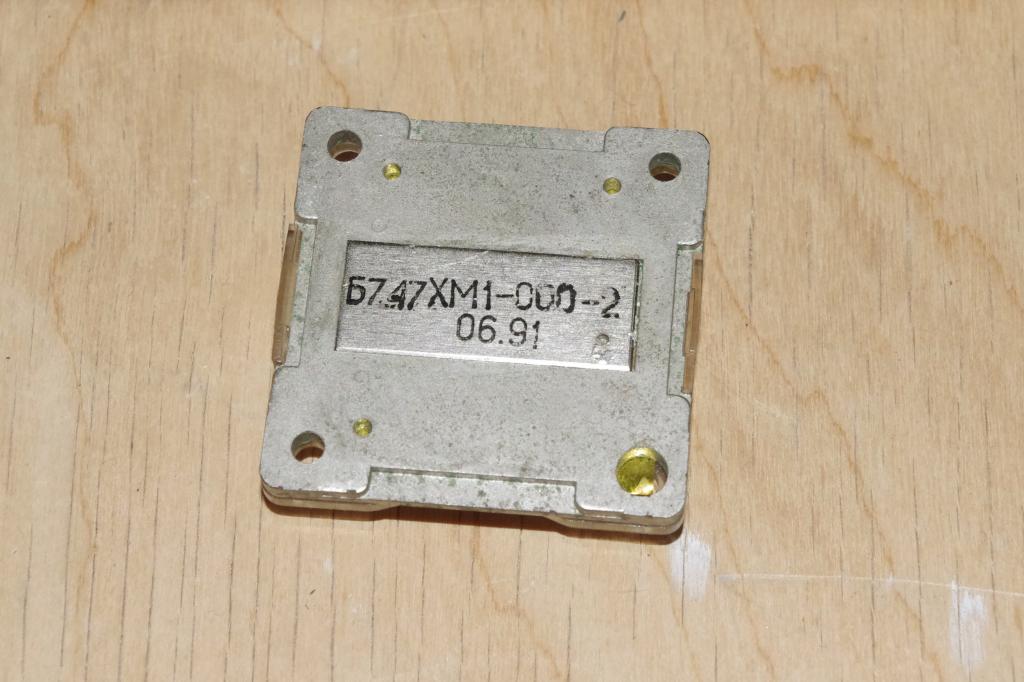

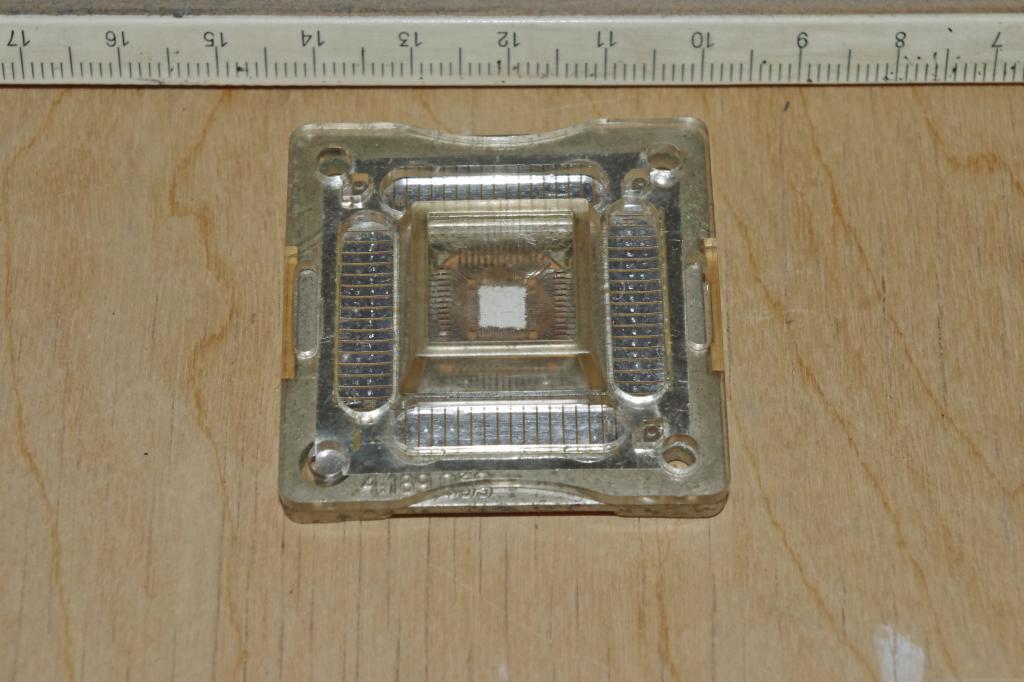

А вот это - схема построения управления селектором телевизоров - тайное из тайных! Если про остальные элементы серии есть хотя бы обрывочные упоминания в литературе, то ХМ1 вообще нигде не "засветилась". Единственный материал, где она встречается - рекламный листок на ЦАП-2.
(фото с форума "Портативного
ретрорадио")
