757ая серия

Серия включает в себя несколько бескорпусных микросхем для работы в составе микрокалькуляторов.

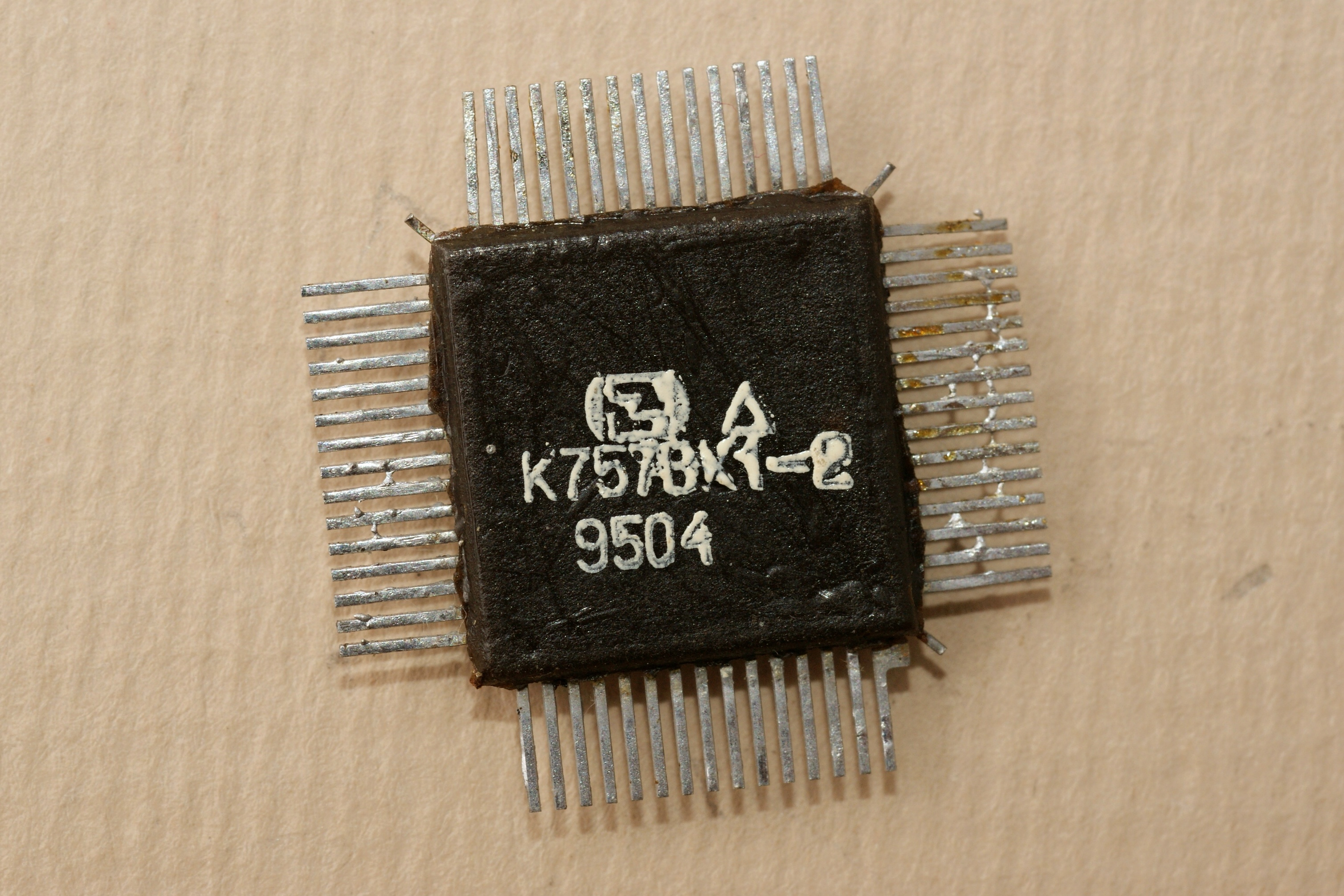

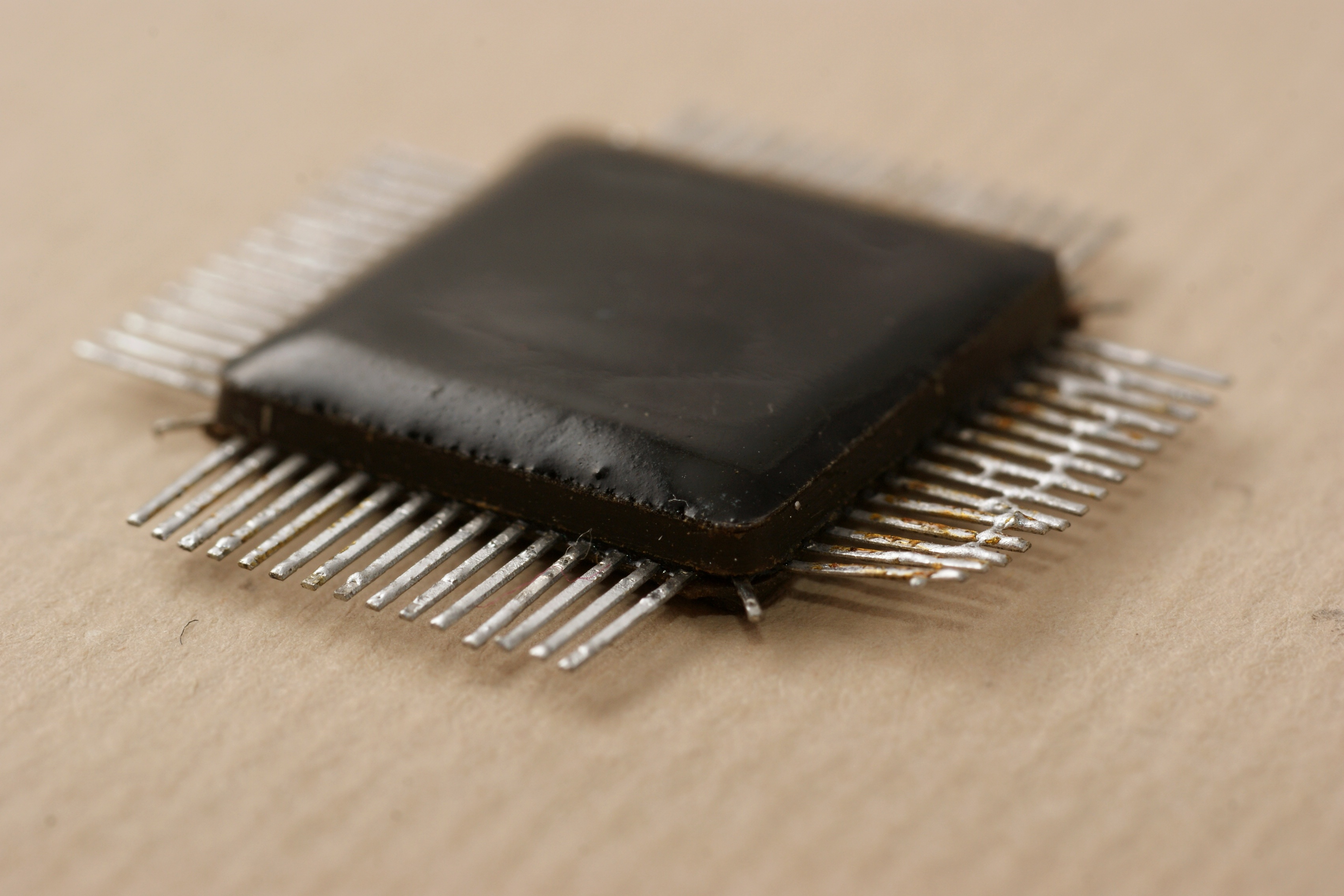

К757ВХ1-2

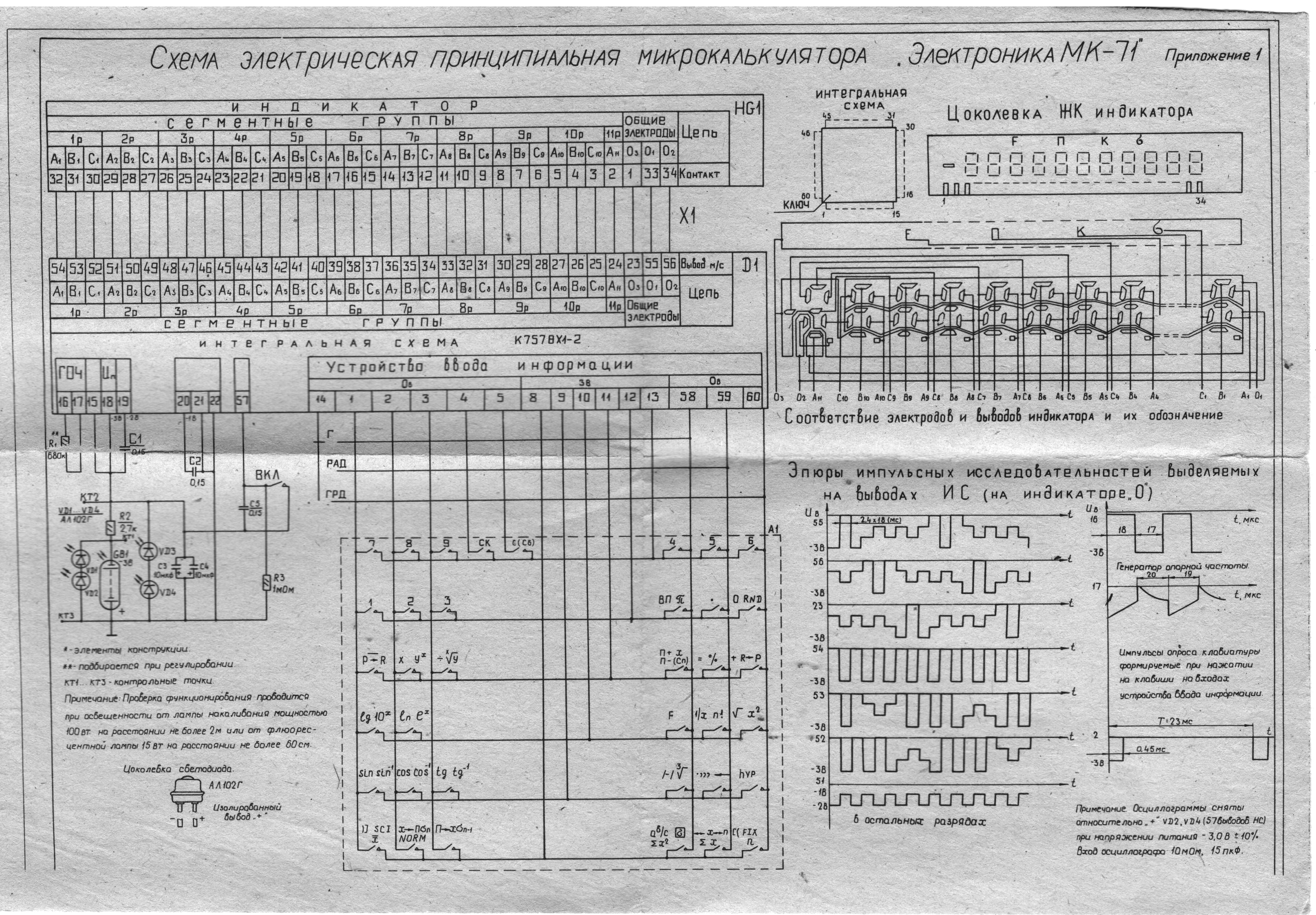

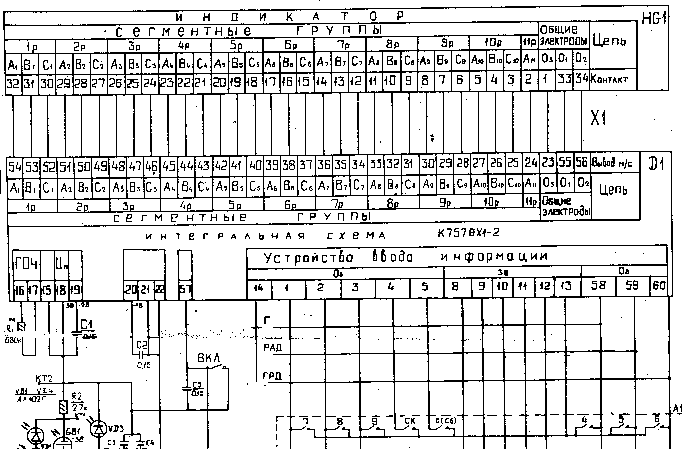

Любопытная микросхема, как мне кажется. Это процессор микрокалькулятора, (как бы) бескорпусной аналог К145ВХ1.

Необычны здесь две вещи - год выпуска, далеко послесоветский 1995ый, и производитель - украинский завод "Родон" (г.Ивано-Франковск). Кому-то на Украине о-очень сильно понадобилась калькуляторная микросхема, в те годы их уже и у нас-то не делали...

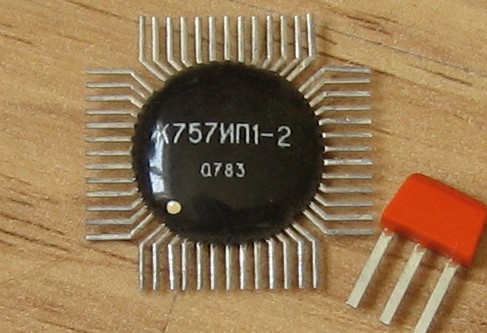

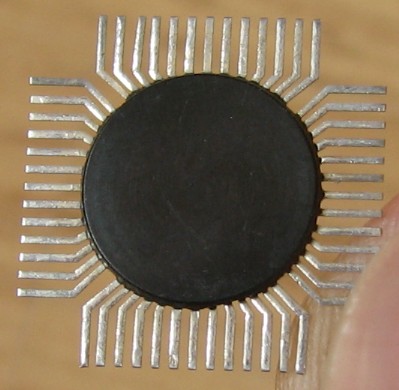

К757ИП1-2

Процессор для 8-разрядных инженерных микрокалькуляторов, состоит АЛУ и устройства ввода-вывода. Содержит 35000 интегральных элементов.

Микросхема применялась, в частности, в Б3-38 и МК-51.

Производитель - "Биллур" (Гянджа, Азербайджан).

Электрические параметры

Напряжение питания  -2,7...-3,3 В
Напряжение управления сегментами/анодами
    низкого уровня > -2.7 В
    высокого уровня < -0.31 В
Ток потребления 240 мкА
Период следования импульсов управления анодами 50 мс

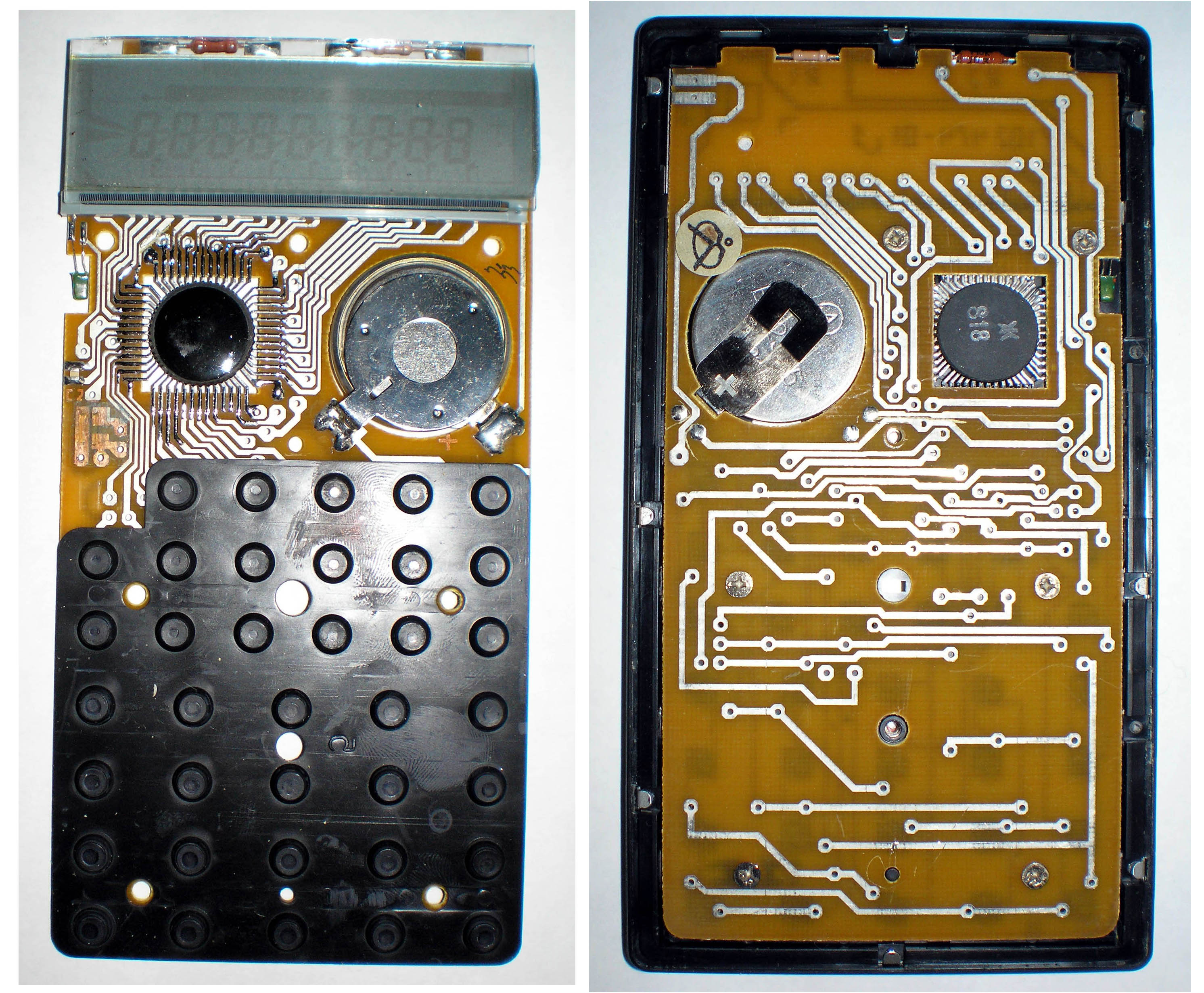

вот она в МК-51:

(фото Эдуарда aka Skyline)

Источники:

1. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6. - М.: КУбК-а, 2003.
