814ая серия

Довольно загадочная серия. Известны лишь две микросхемы из неё, причём у меня сильное чувство, что эти микросхемы из разных, "параллельных" 814ых серий. Уж больно различается тематика предприятий-производителей...

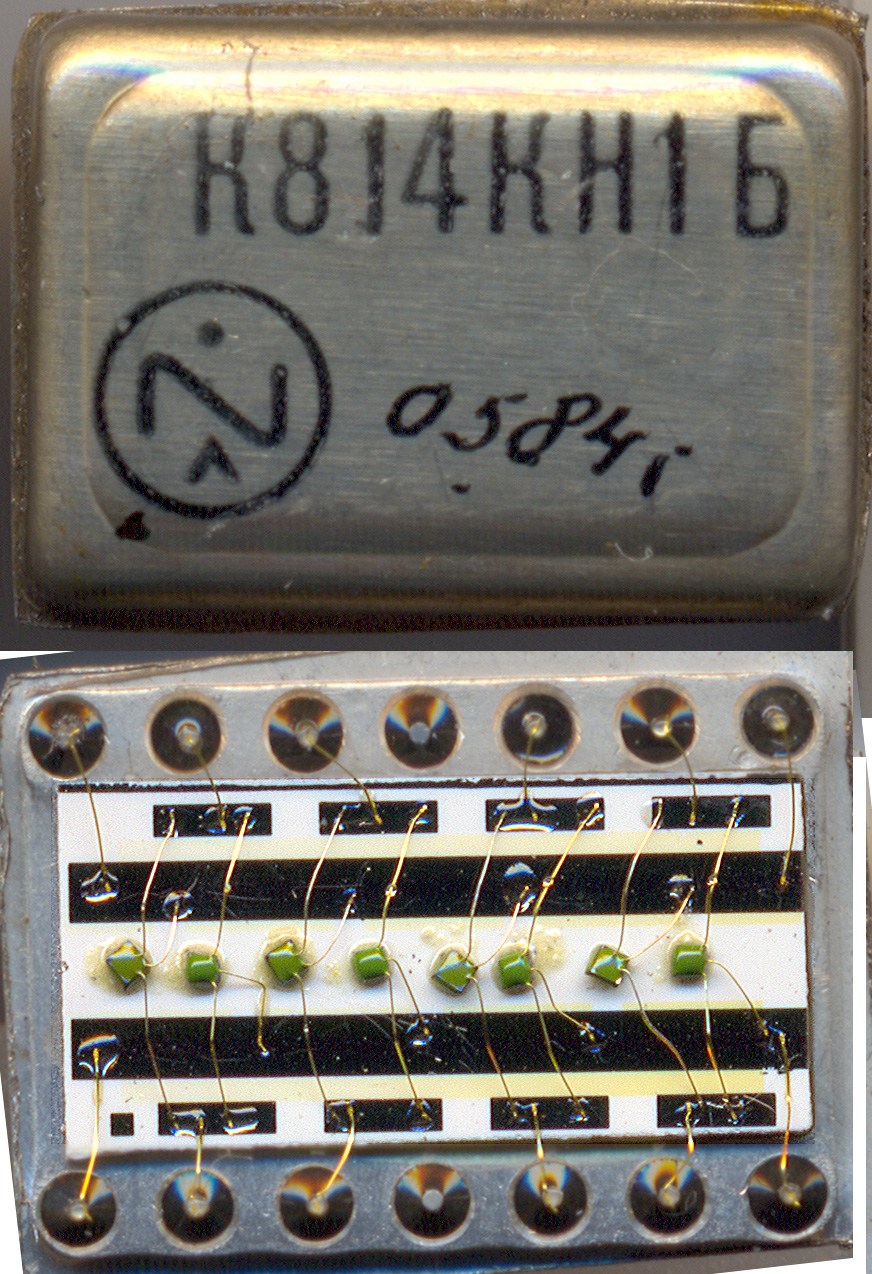

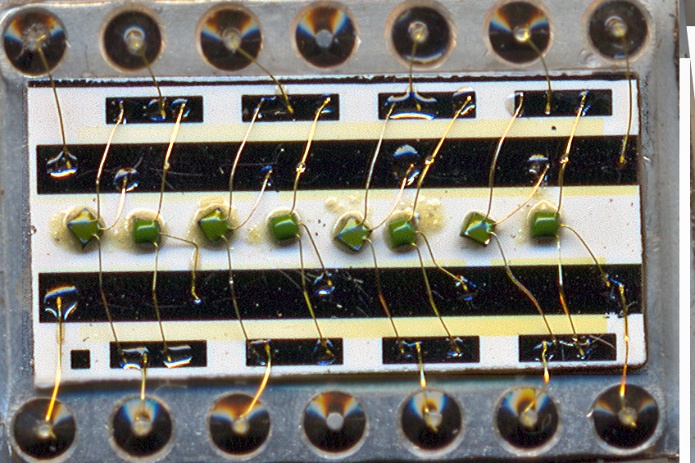

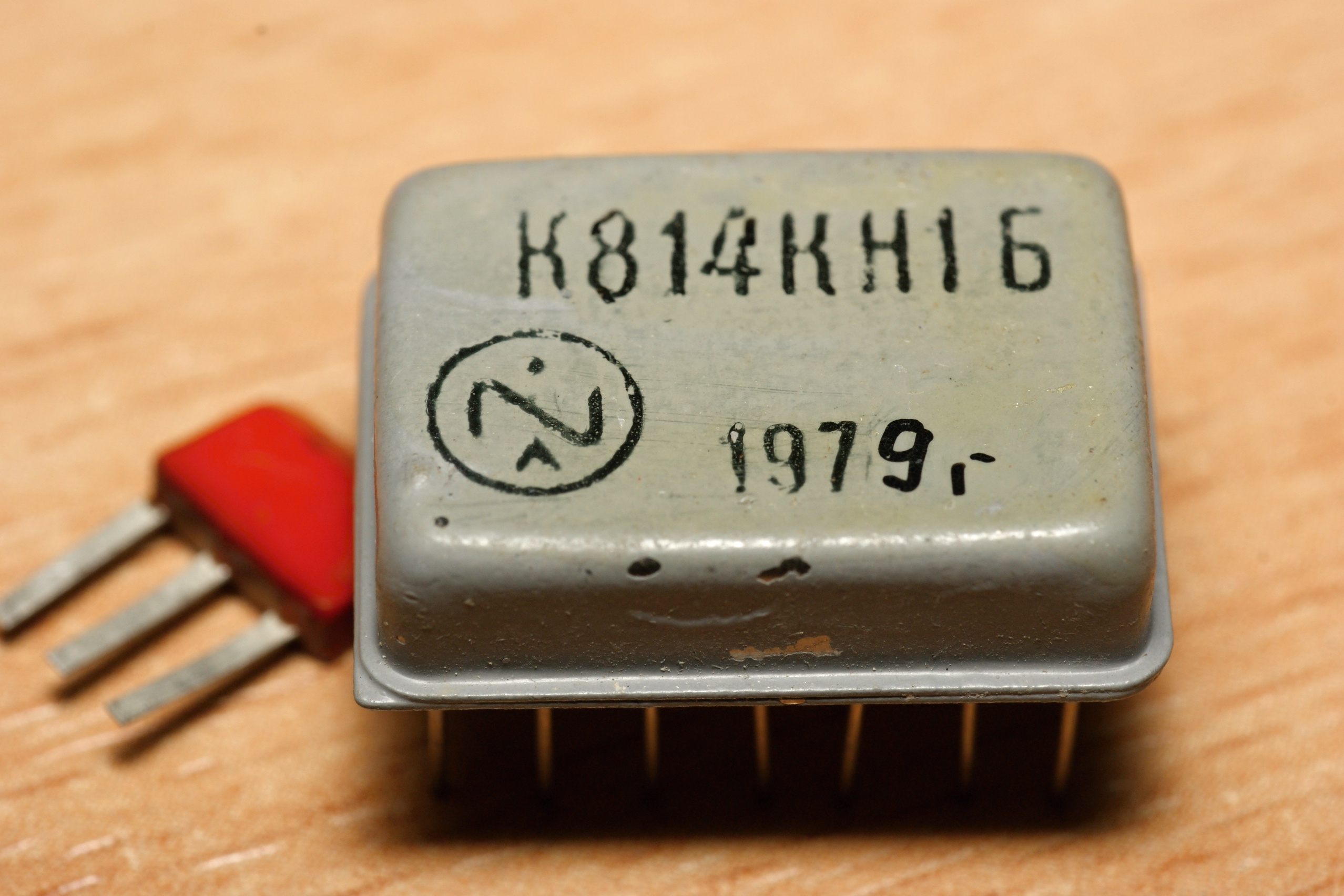

К814КН1Б

Микросборка К814КН1 предназначена для переключения опорных уровней напряжения в четырех разрядах преобразователя «код—напряжение».

«Ячейка» переключателя универсальна. Она может применяться в 8-, 10- и 12-разрядных преобразователях с диапазоном напряжений 0...10 В, 0...-10 В, —5...+5 В. При необходимости диапазон преобразуемых напряжений может быть расширен до 15 В. Конструктивно «ячейка» переключателя выполнена симметрично, что позволяет использовать ее при размещении старших и младших разрядов преобразователя.

Переключающий элемент одного разряда выполнен на комплементарной паре биполярных транзисторов. Переключатель управляется устройством, преобразующим входной сигнал, поступающий от цифровых элементов с положительными уровнями выходных напряжений, в ток положительной или отрицательной полярности (микросборка К816КН1).

Справочный лист на неё.

Разработчиком микросборки был питерский ВНИИ электроизмерительных приборов (ныне НИИ Электромера, производитель, с 1975 года - "Микроприбор", г.Львов (Украина).

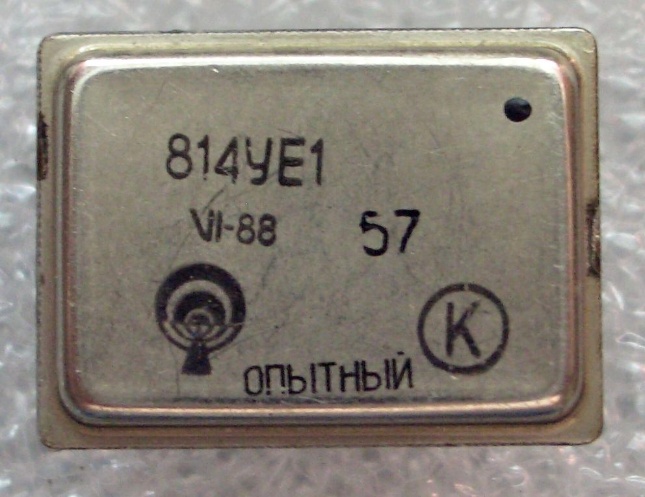

814УЕ1


(фото Александра Назаренко)

Об этой микросборке я не нашел никаких упоминаний в литературе. Потому судить о её назначении можно лишь косвенно - это некий усилитель из авиационного оборудования, производства ленинградского "НИТИ-Авангард".
