820ая серия

Набор аналоговых микросхем различного назначения. Серия была разработана по заказу ЛОМО для применения в оптико-электронных следящих системах. Судя по всему, микросхемы эти куда-то летали, в составе объектов цилиндрической формы ;)))

Потребность в них сохранялась очень долго - 820АГ1 и 820ХА6 упомянуты в "Проекте решения о снятии изделий ЭКБ с производства" версии 2013 года, с планируемым завершением выпуска в 2015 году.

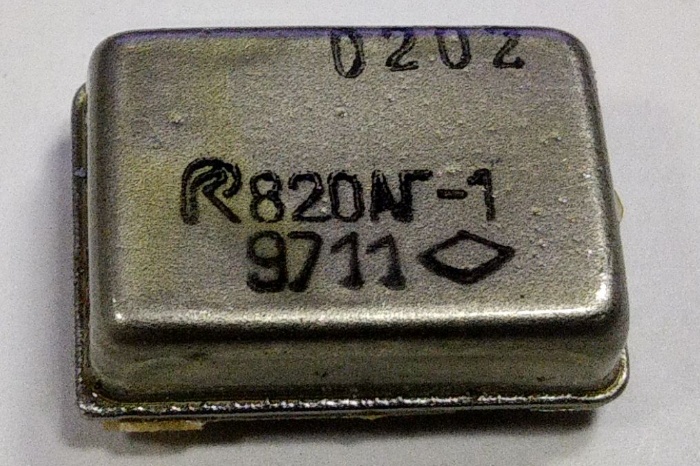

820АГ1


(фото Александра Назаренко)

Формирователь опорных напряжений, судя по "АГ" - импульсных? Впрочем, подробностей нет, кроме того что она содержит 100 интегральных элементов.

Производитель - завод "Реконд", Санкт-Петербург.

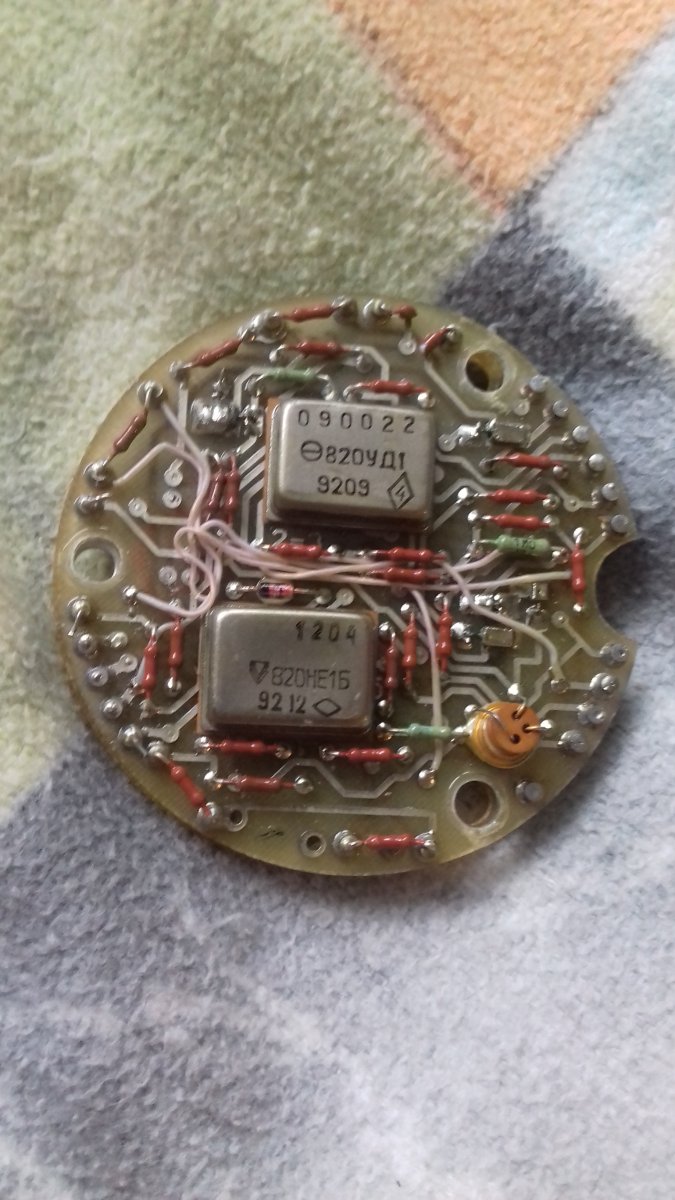

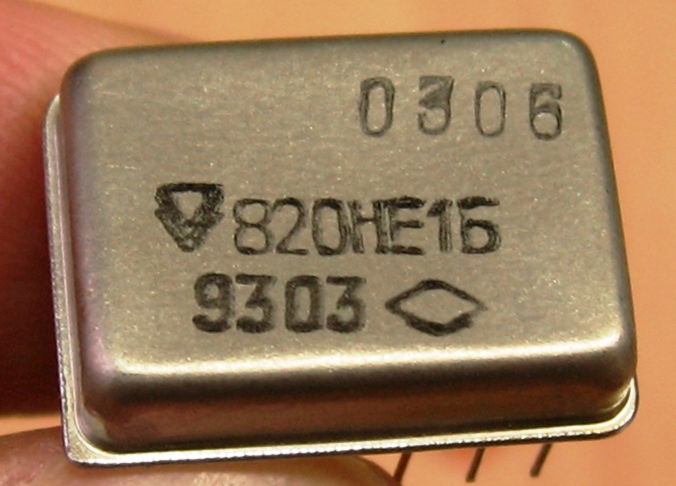

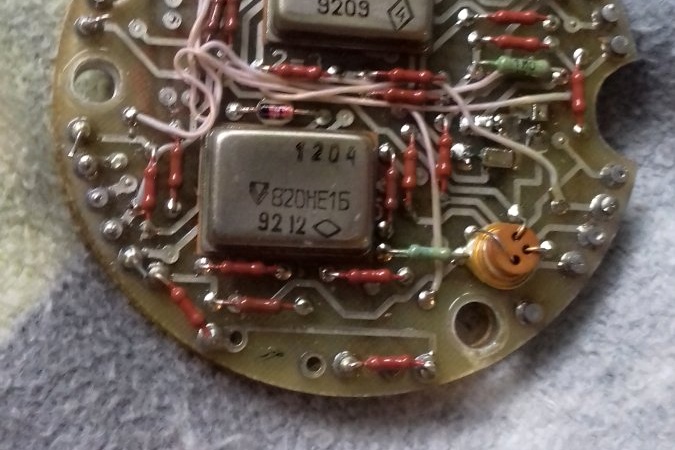

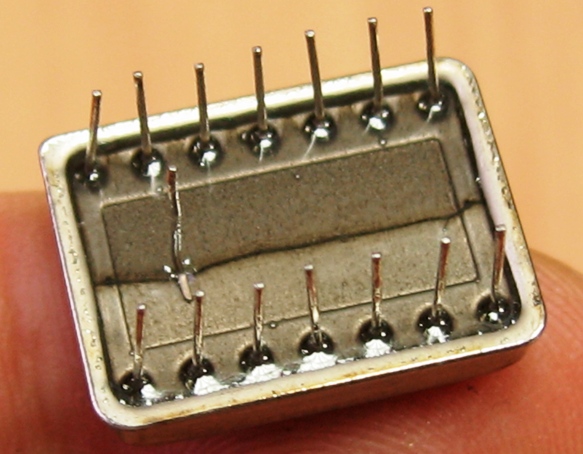

820НЕ1Б

Набор конденсаторов, подробностей нет. Производитель - "Гириконд", Санкт-Петербург.


(фото с Форума покупки радиодеталей)

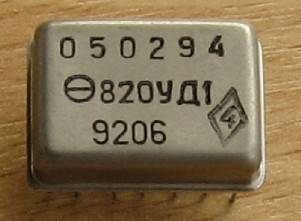

820УД1

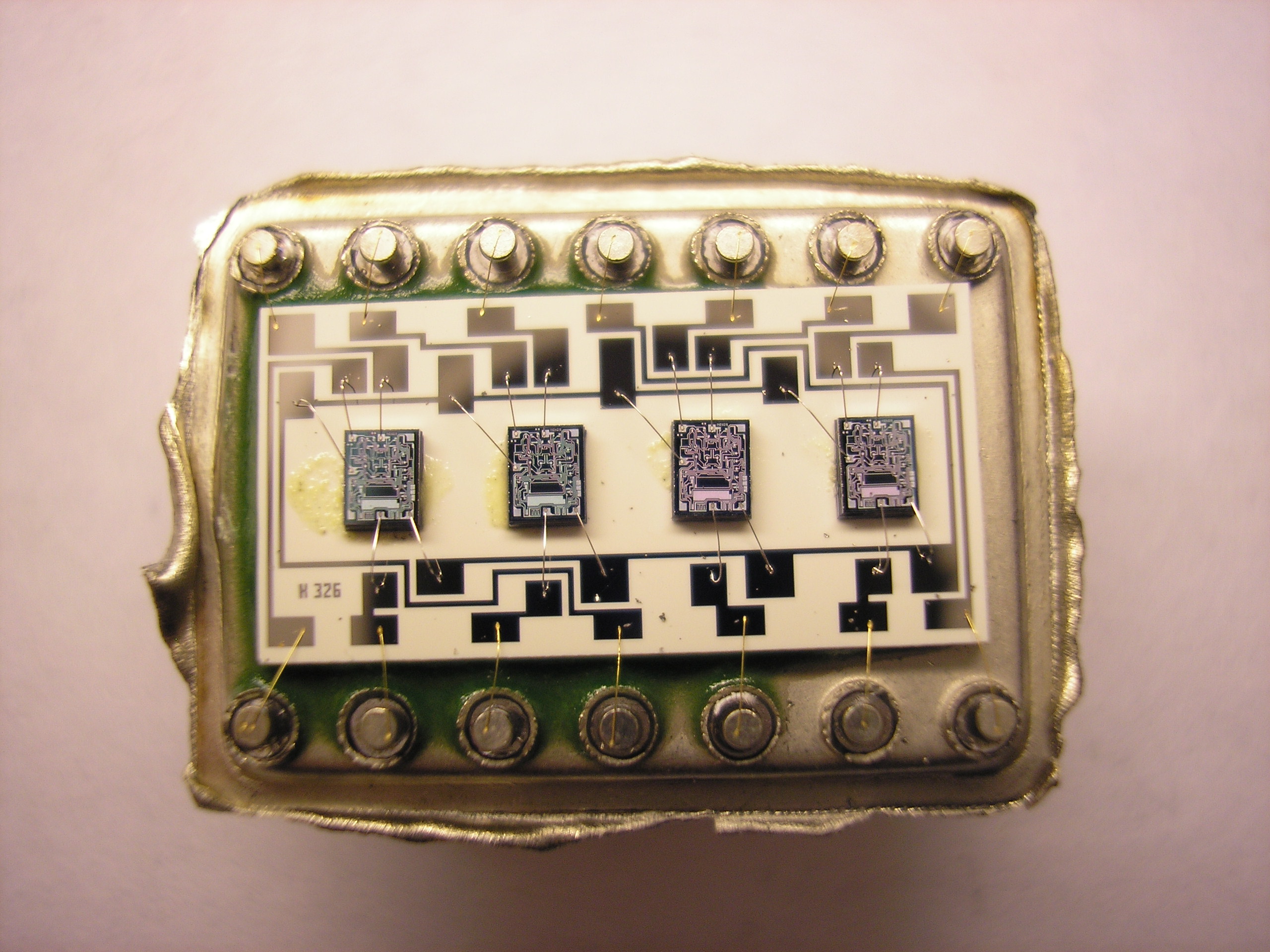

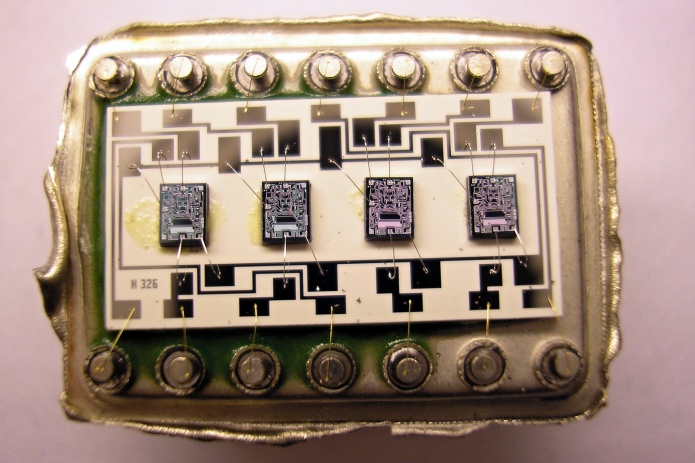

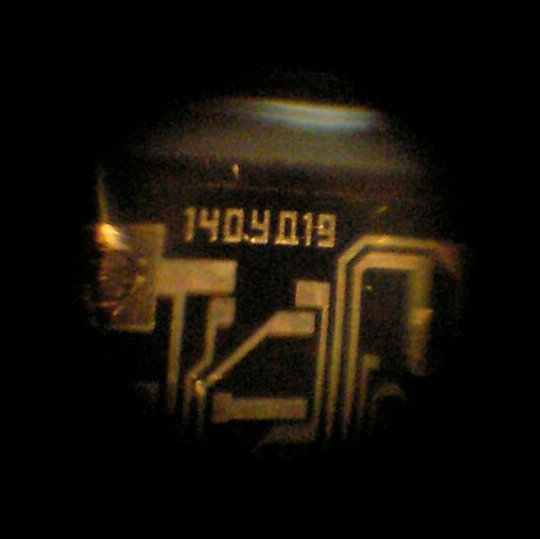

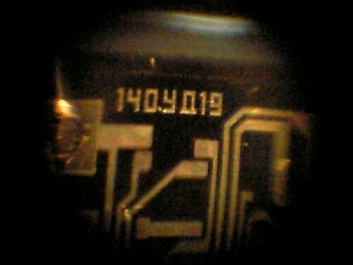

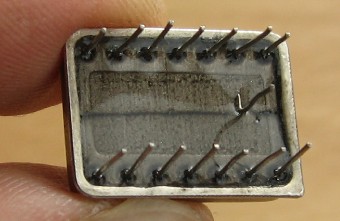

Счетверенный операционный усилитель. В литературе указано, что микросхема представляет собой четыре операционника 740УД4 (бескорпусной вариант 140УД6) в одном корпусе. Однако на фотографии вскрытого экземпляра (спасибо Александру aka shyrik!) видно, что внутри стоят кристаллы 140УД19; это немного доработанный вариант 140УД7

Производитель - Орловский завод электронных приборов.

Справочный материал на неё (с разрешения Издательского дома "Додэка-XXI") и заводской паспорт.

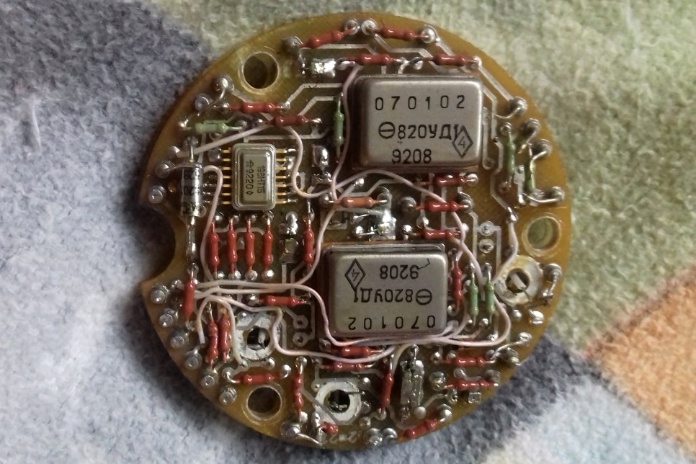

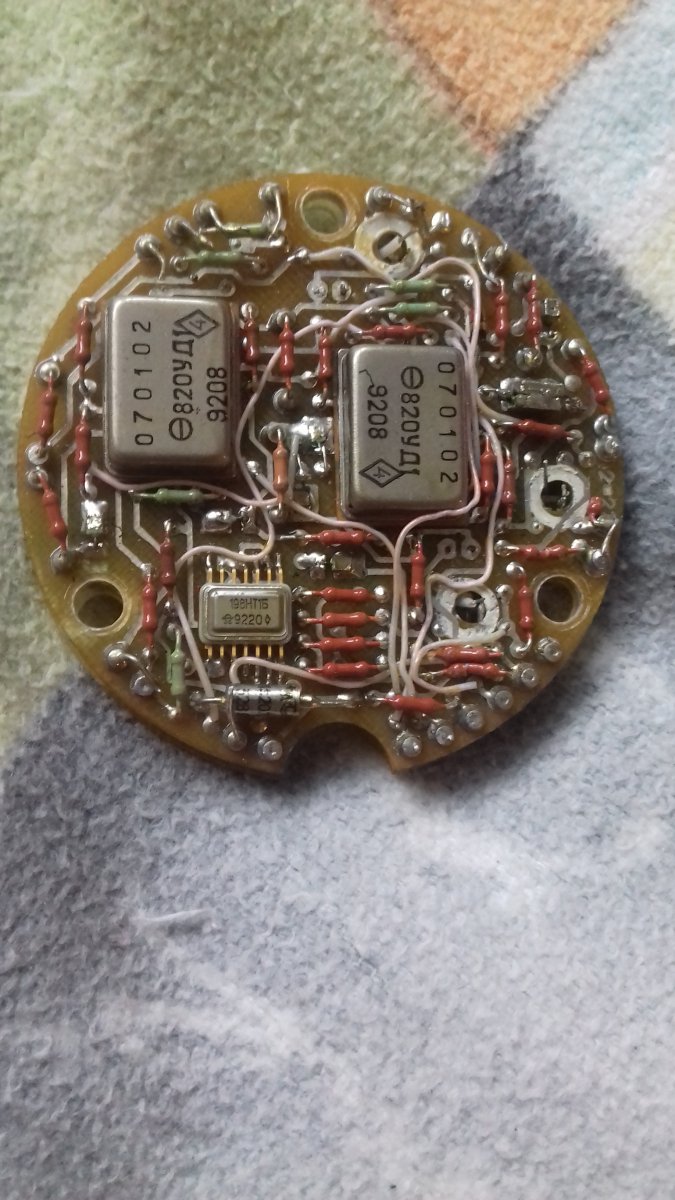

(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


(фото с Форума покупки радиодеталей)

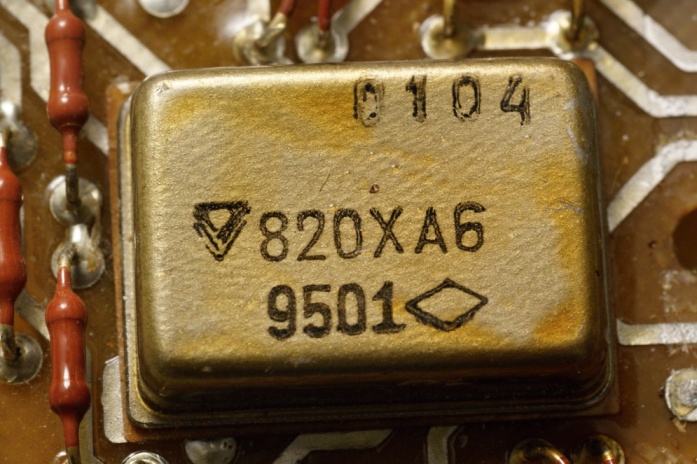

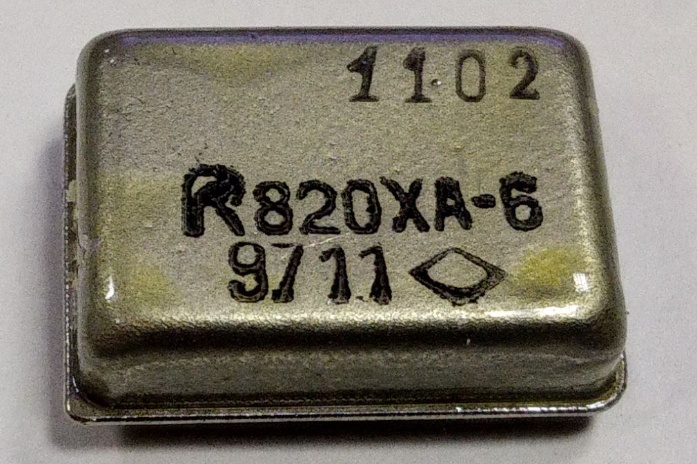

820ХА6

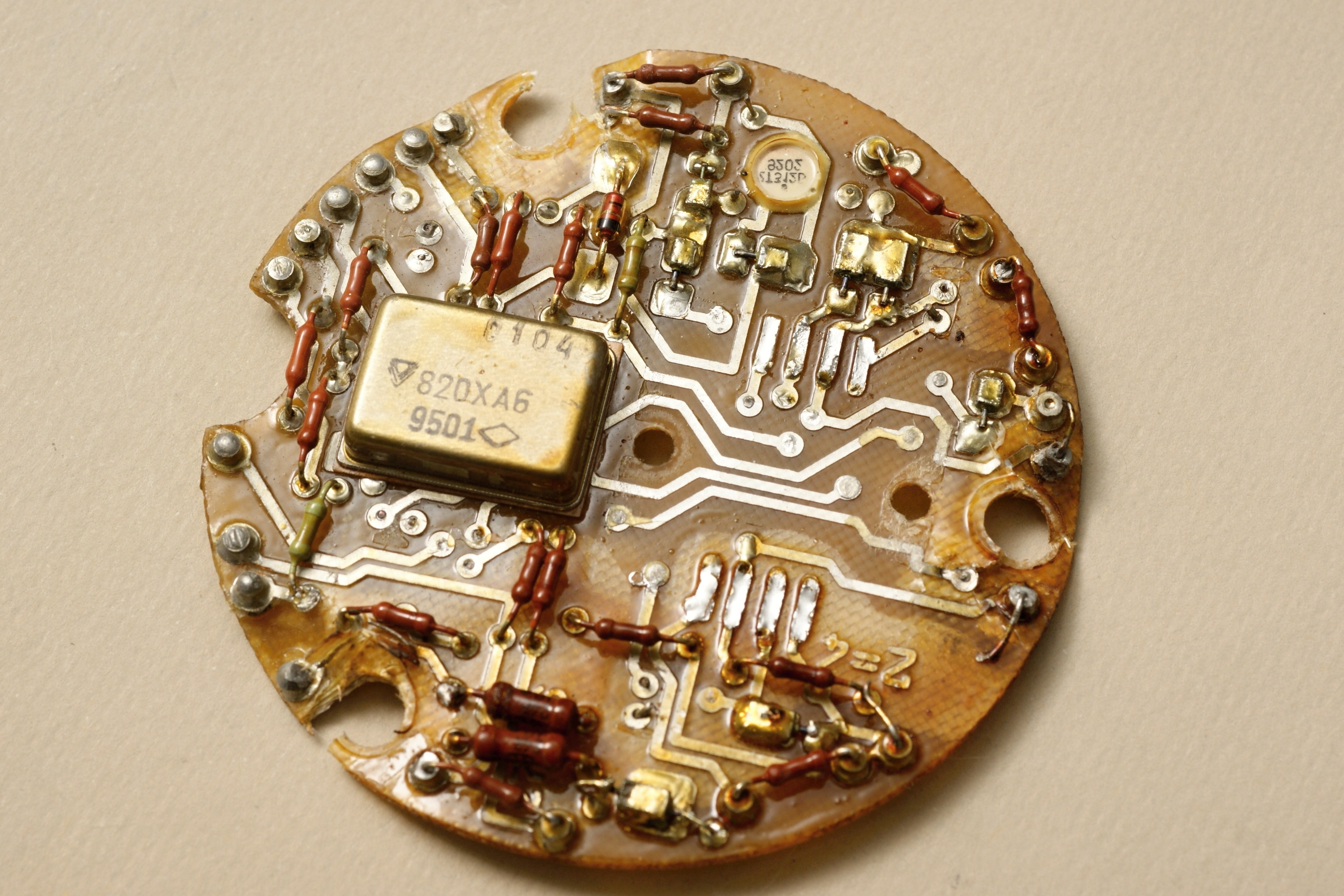

(фото Александра Назаренко)

Набор из двух УПТ и усилителя с изменяемым усилением, схема содержит 162 элемента, более подробностей нет.

Производители - питерские НИИ "Гириконд" и завод "Реконд".

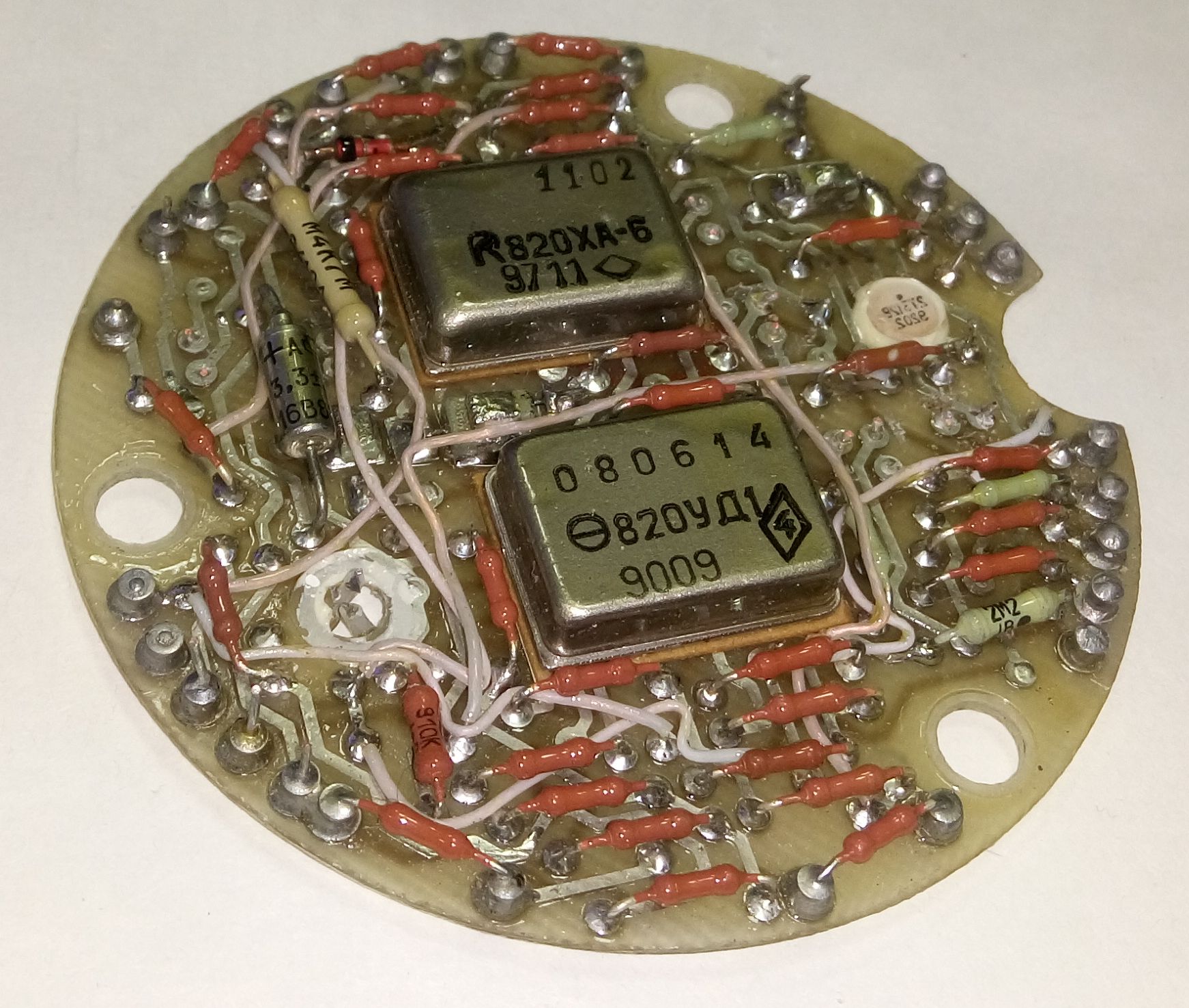

(фото Александра Назаренко)

Источники:

1. Сектор электронных компонентов. Россия-2000:- М.:ДОДЭКА, 2000.
2. Операционные усилители и компараторы. - М., Издательский дом "Додэка-2000", 2002.
