826ая серия

Серия применялась в связном оборудовании, в частности в "Циклоиде". Производитель - минское ПО "Горизонт".

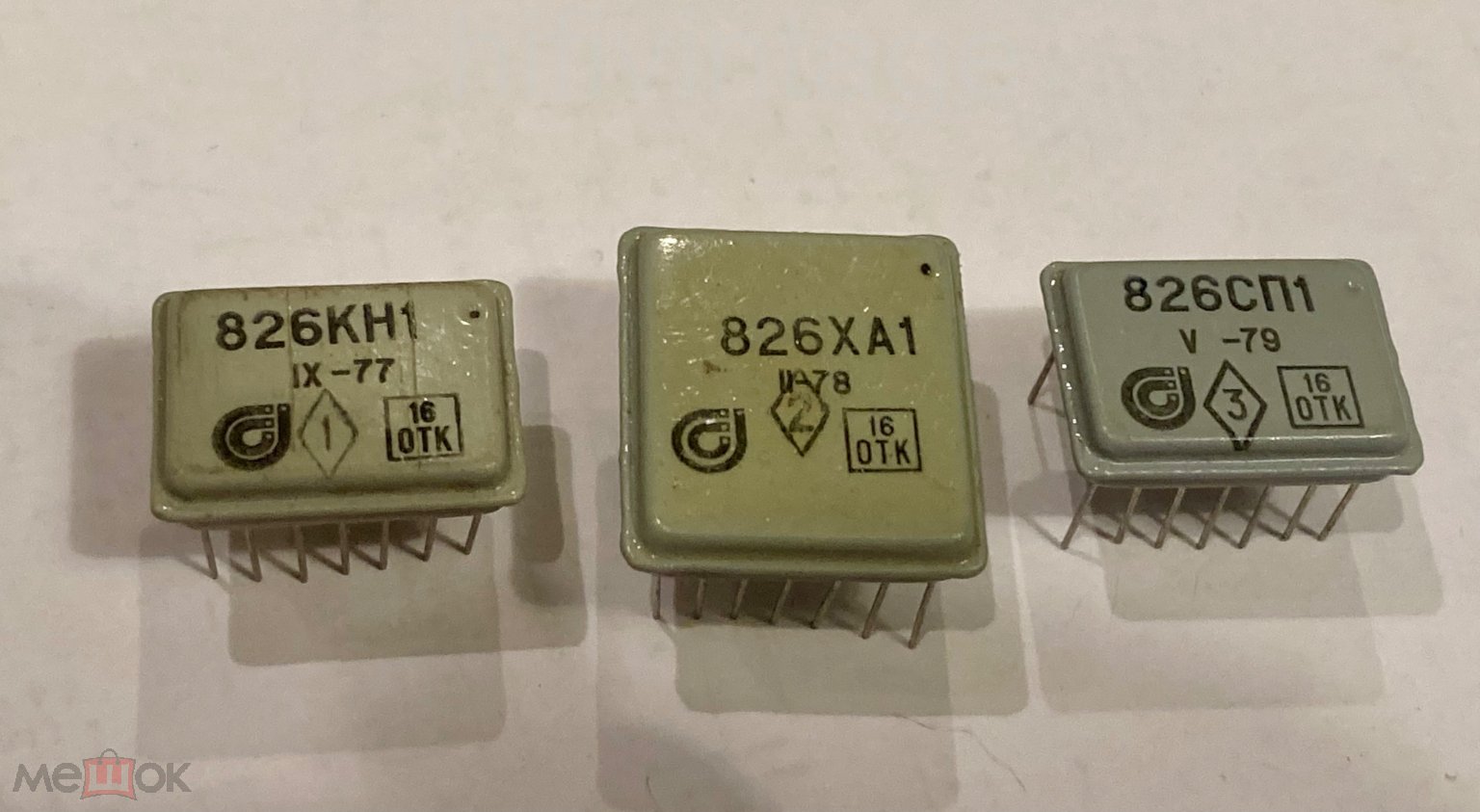

826КН1 826СП1 826УР1 826ХА1
826СП1-1
826СП1-2

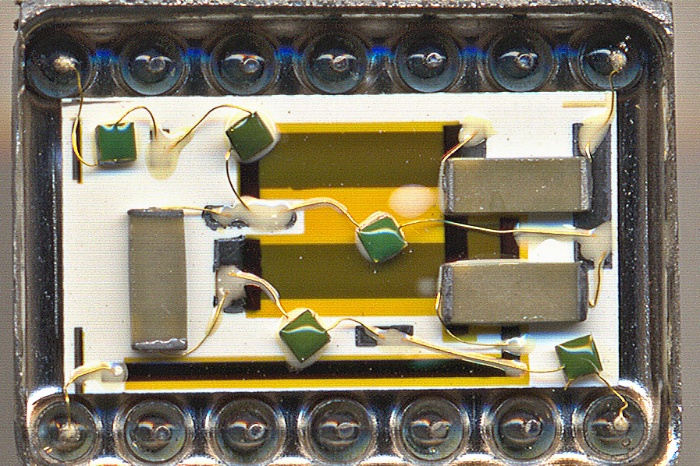

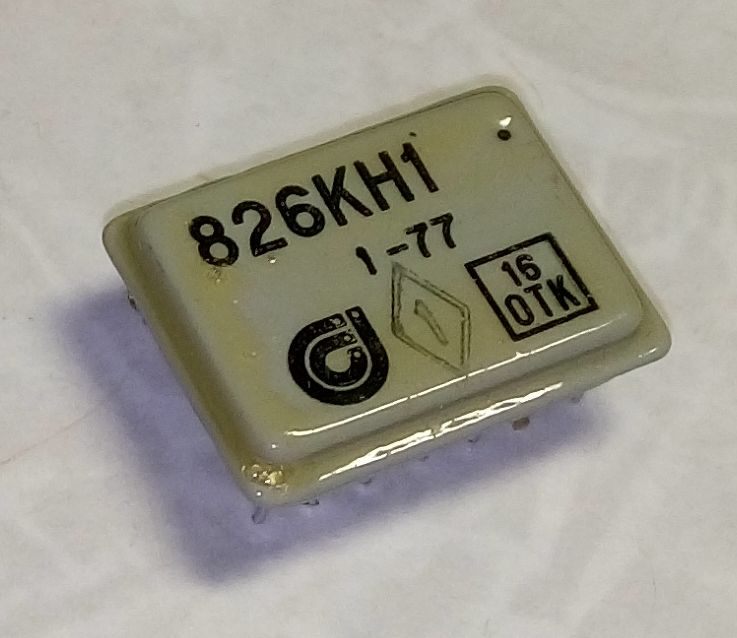

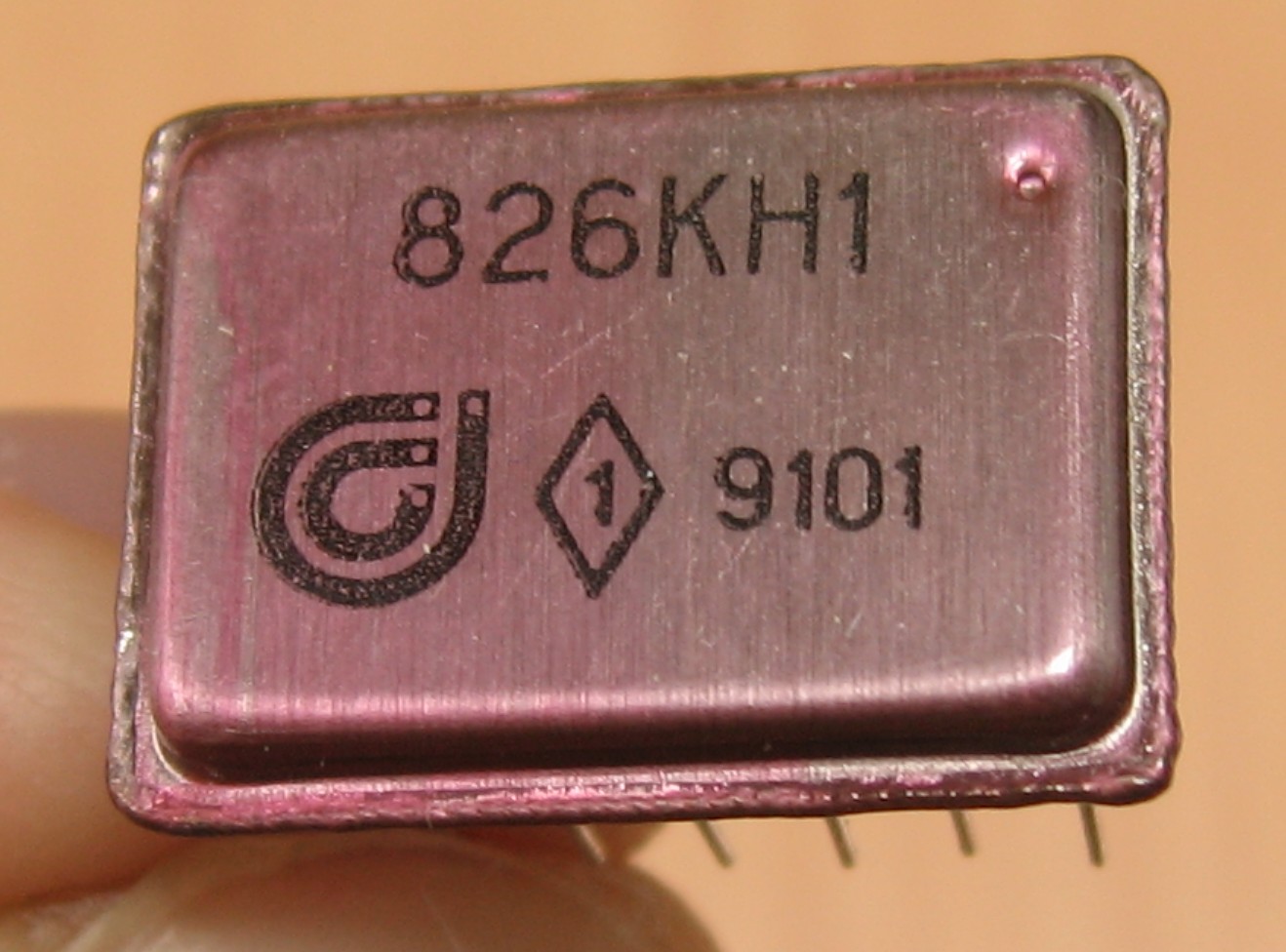

826КН1

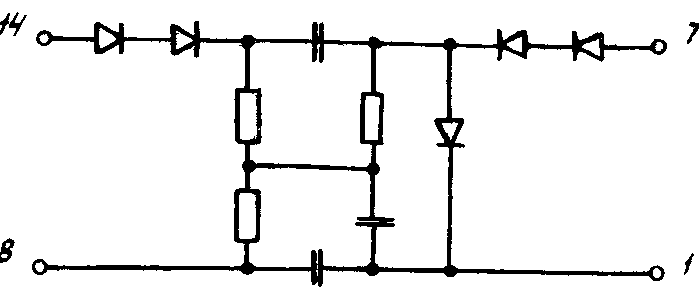

Микросборка электронного ключа, паспорт на неё. Ранние выпуски назывались И11.02.

Электрические параметры

Коэффициент передачи открытого ключа - не менее 0,6
Коэффициент ослабления закрытого ключа - не менее 10000
Напряжение управления:
на открывание ключа -12В
на закрывание ключа +4В
Частота входного сигнала - 20 МГц
Сопротивление нагрузки - 220 Ом
Напряжение входного сигнала - 600 мВ


(фото Александра Назаренко)


(фото Александра Назаренко)

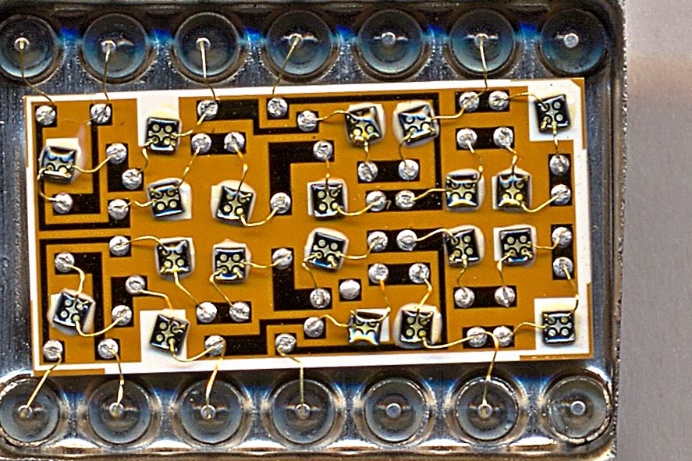

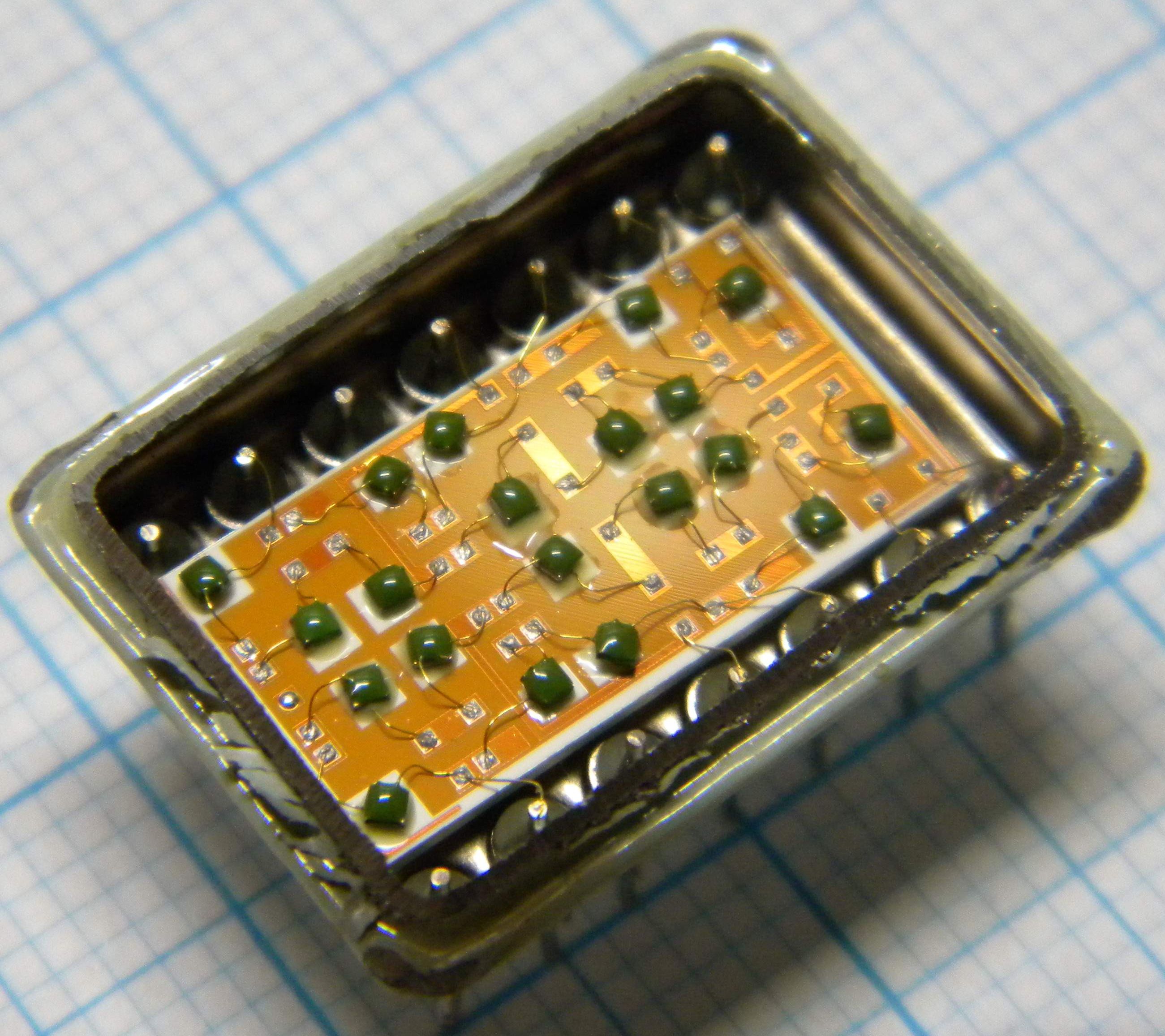

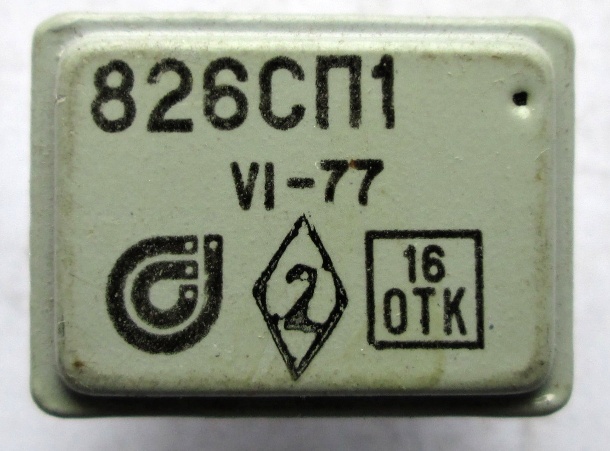

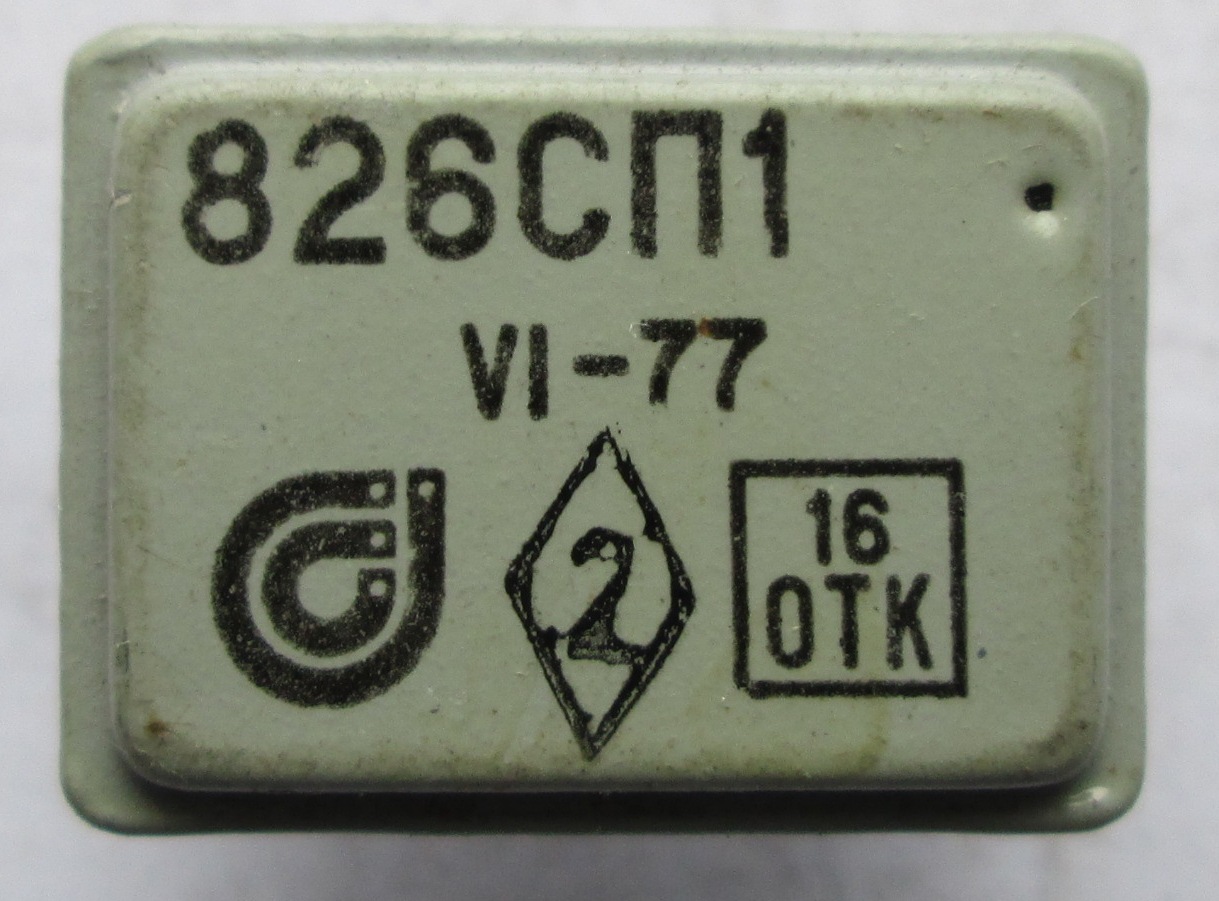

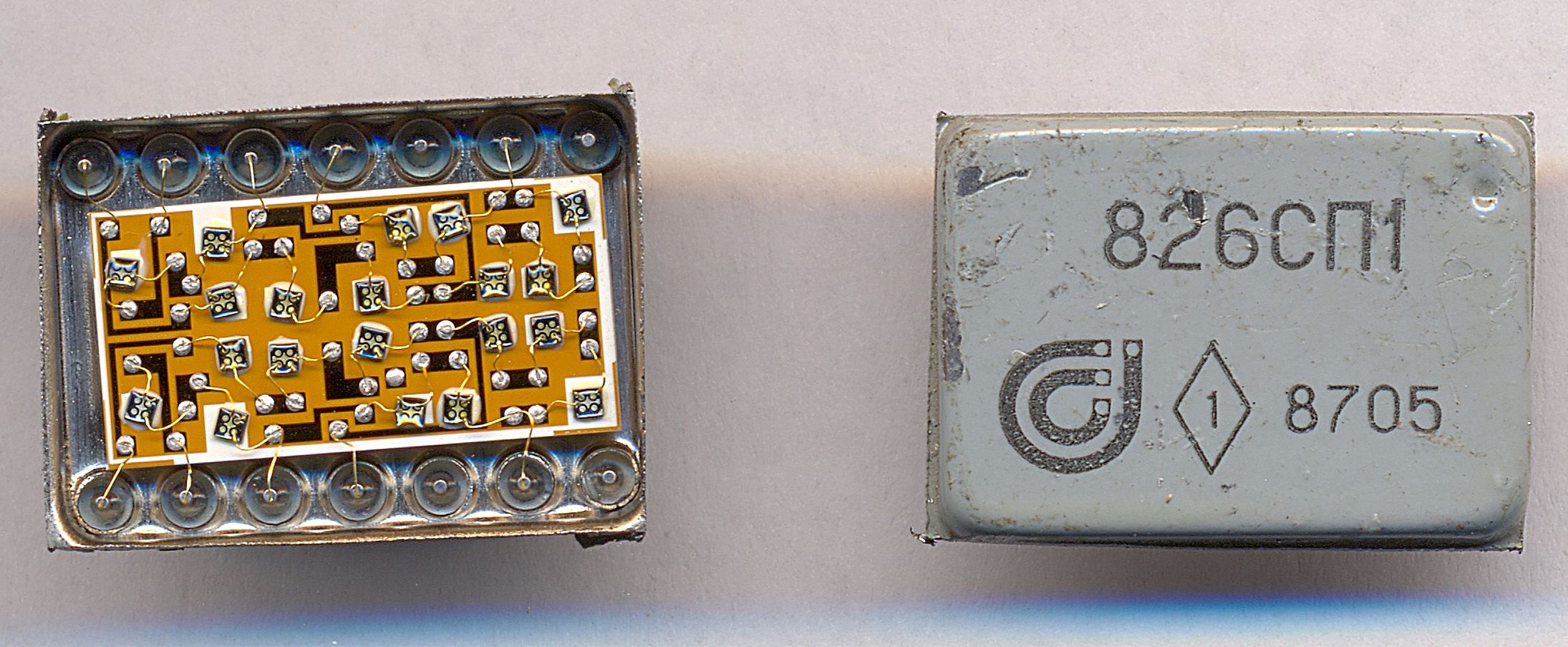

826СП1, 826СП1-1, 826СП1-2

Некие "регулирующие ячейки АРУ", по факту - диодные матрицы. Подробности можно посмотреть на Справочном портале по микросхемам.

Ранние выпуски (с некоторыми отличиями по схеме), скорее всего, назывались И1.211 и И12.11.


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

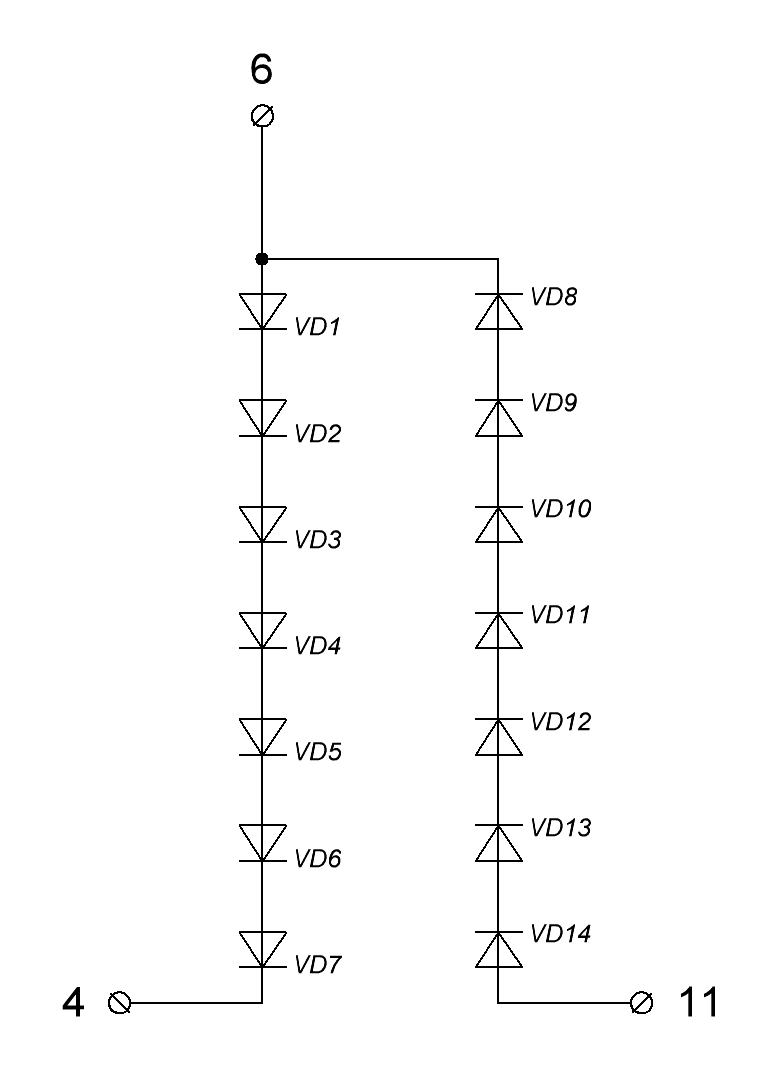

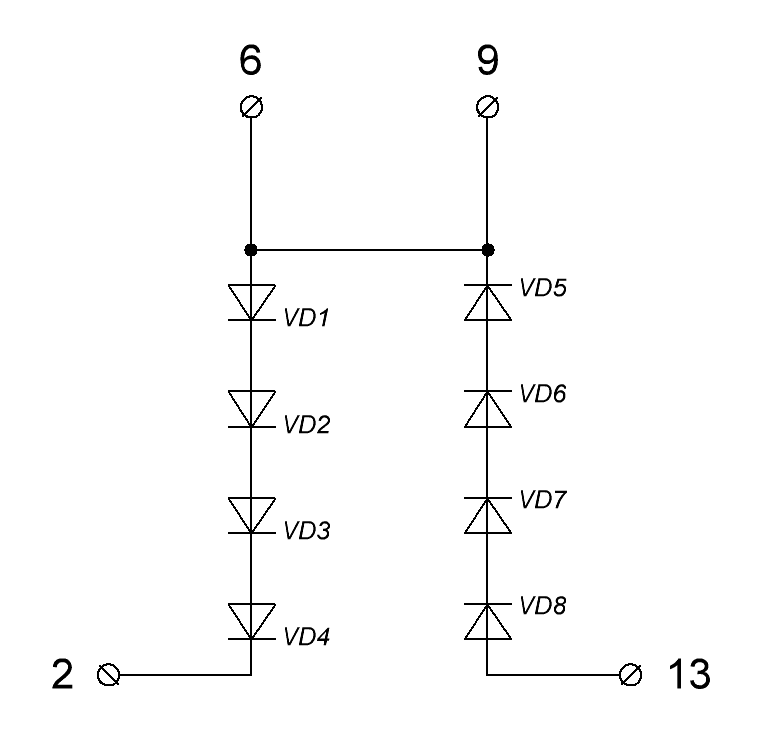

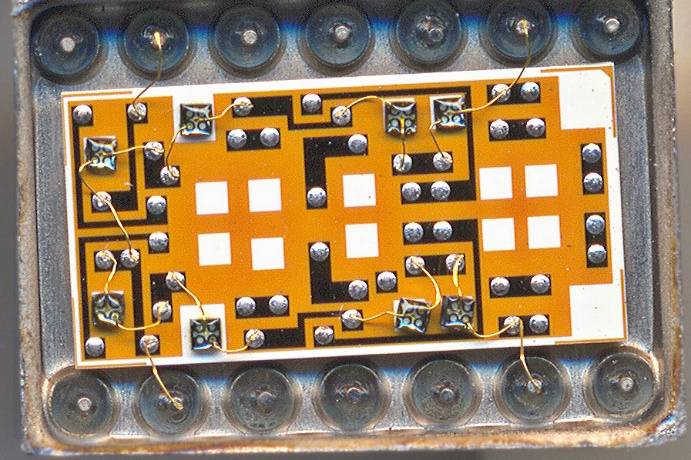

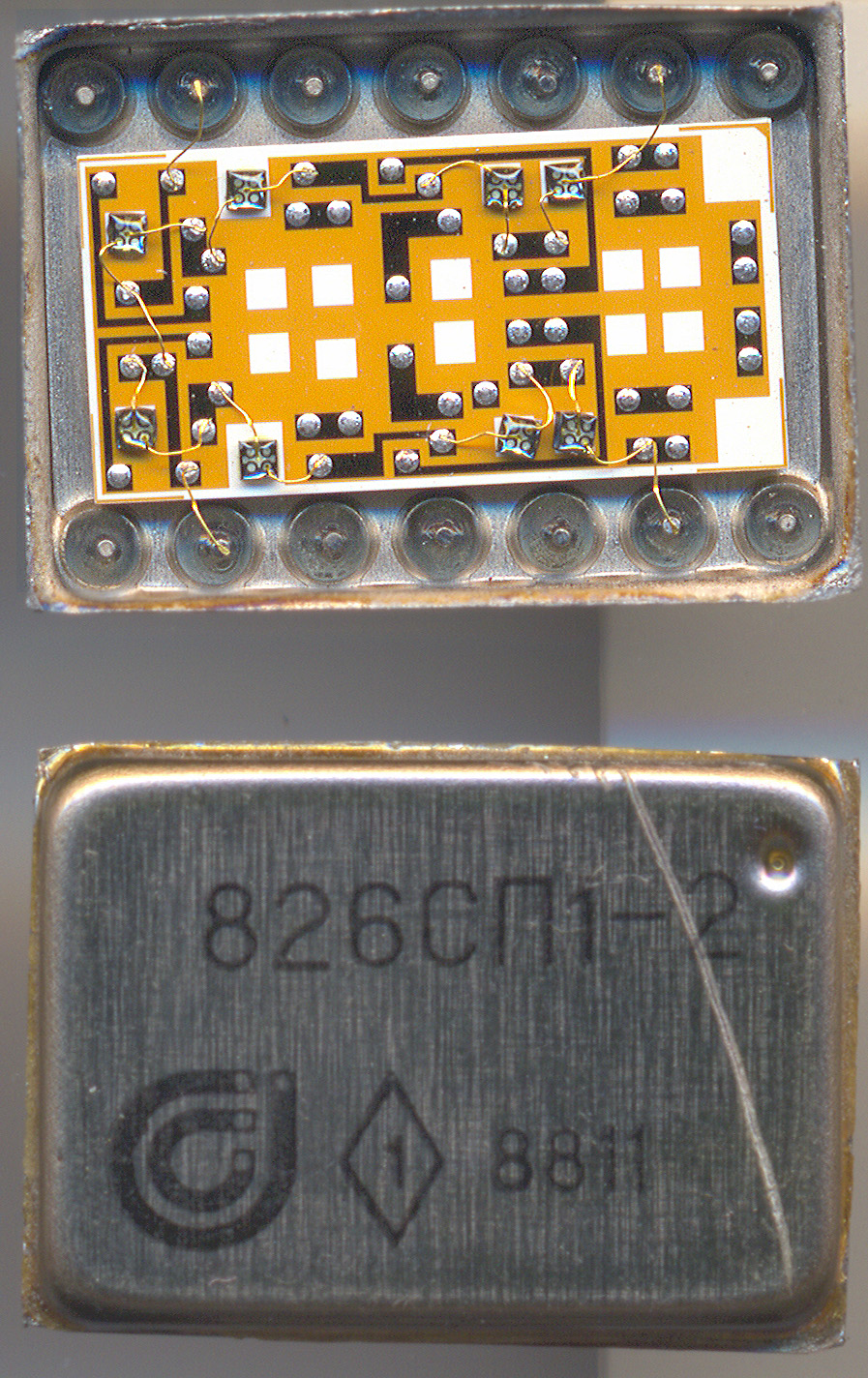

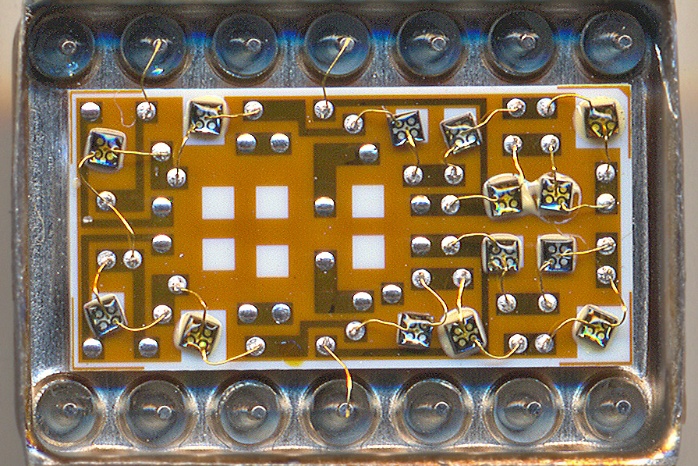

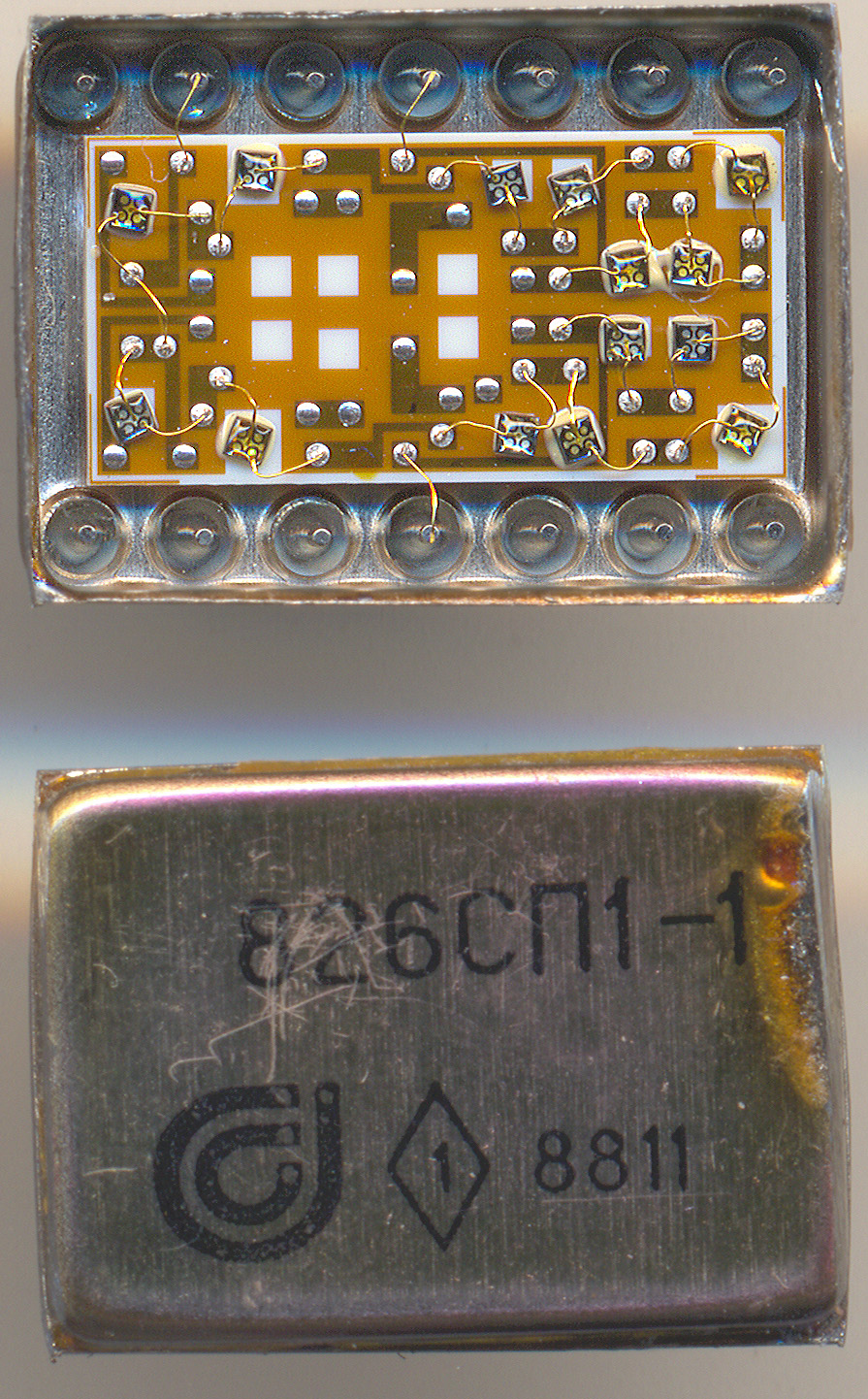

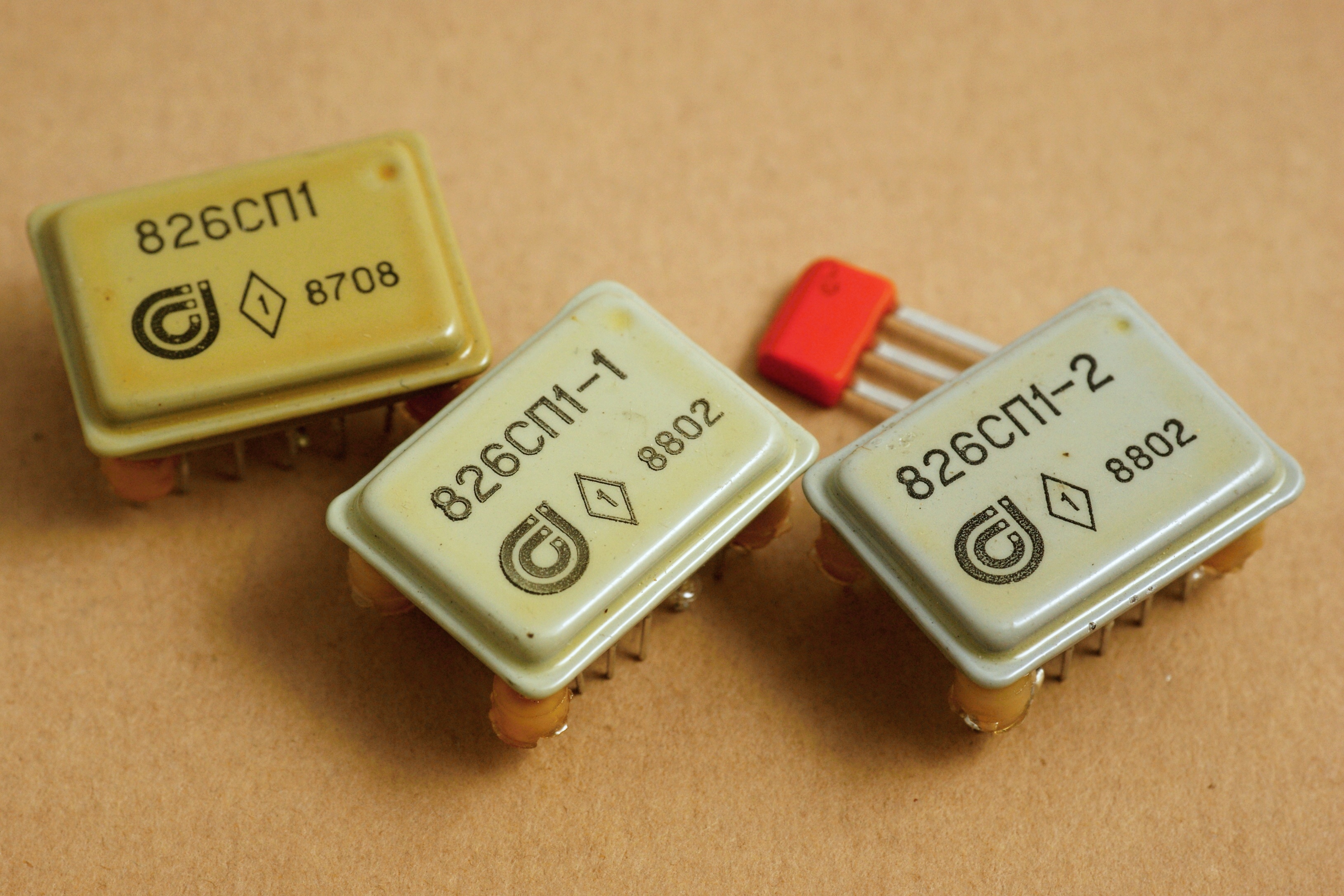

С СП1-1 и СП1-2 ситуация любопытная. Это недо-СП1, которую разделили на две неравные части - исходно в СП1 20 диодов, в СП1-1 оставили 14 диодов, в СП1-2 - 8. Сама платка при этом осталась той же самой. Зачем это было сделано, пока не очень ясно, возможно в целях экономии. Все три применялись совместно, в радиоприемнике Р-160П.


(фото Александра Назаренко)


(фото Александра Назаренко)

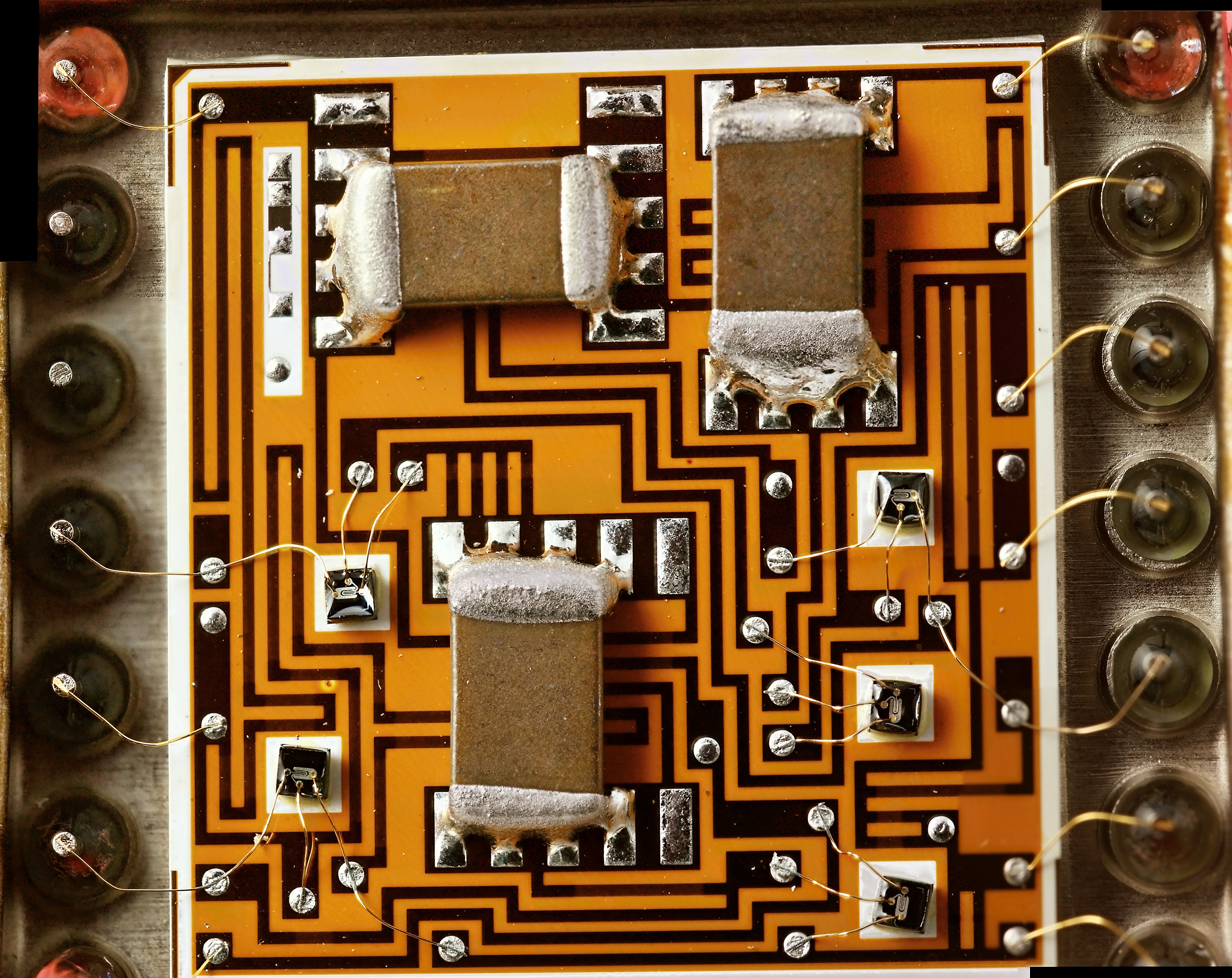

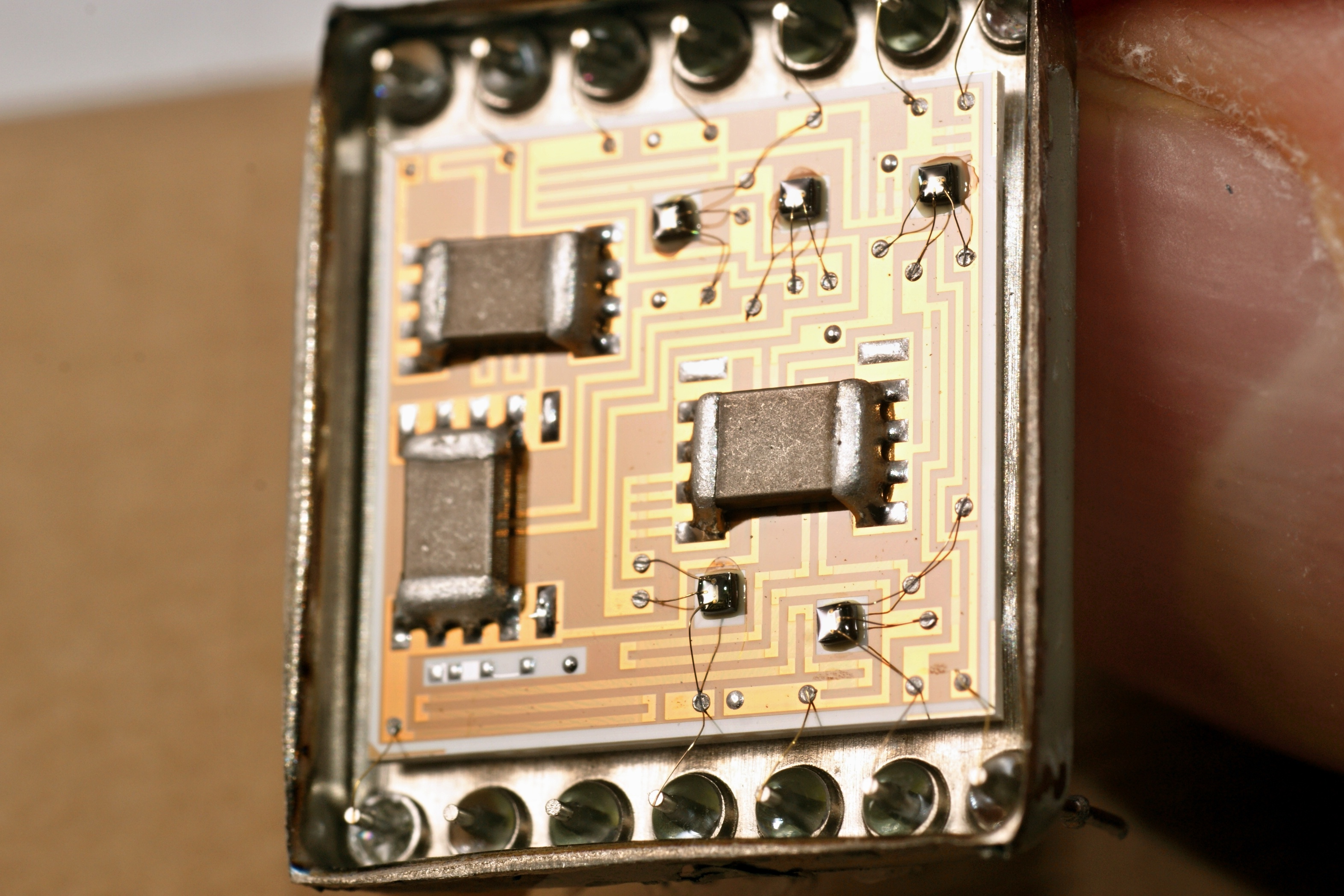

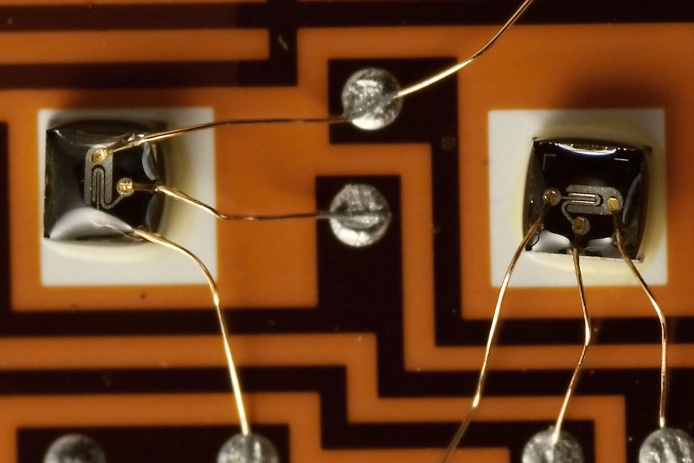

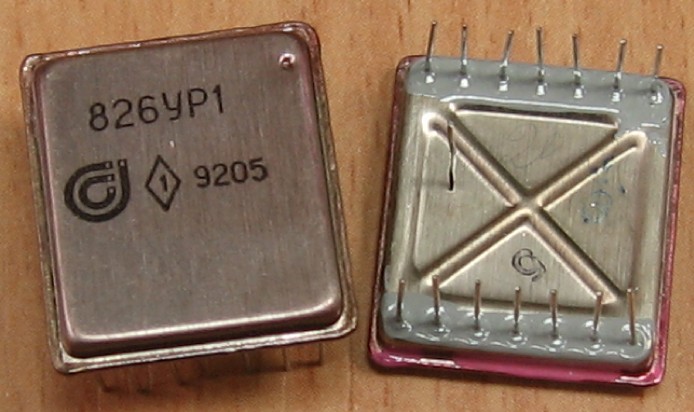

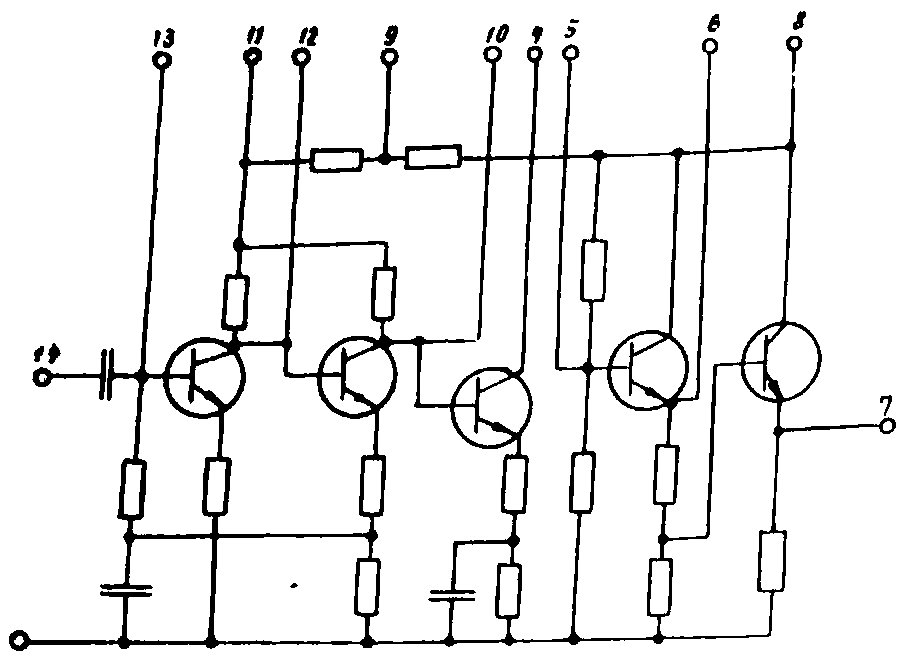

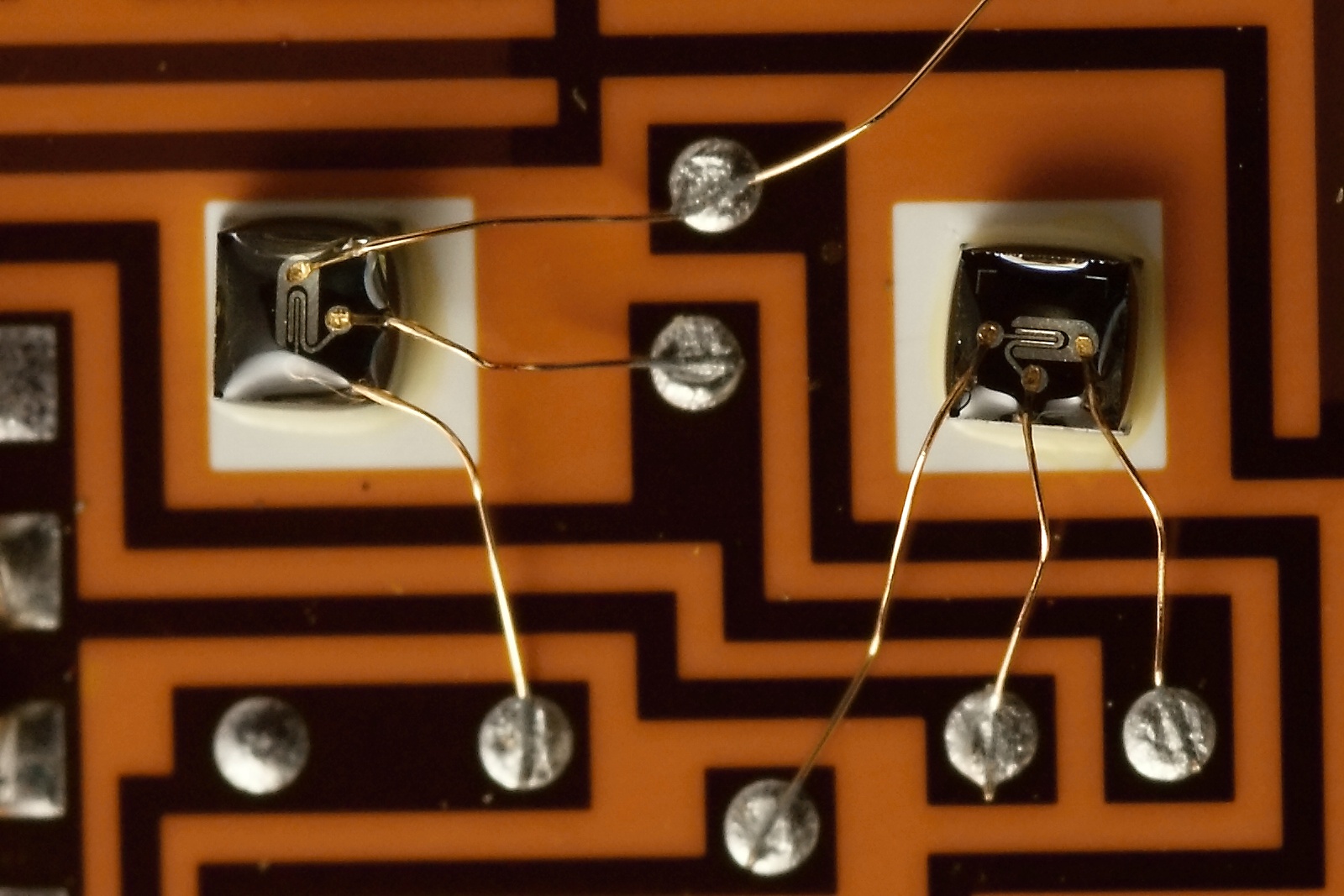

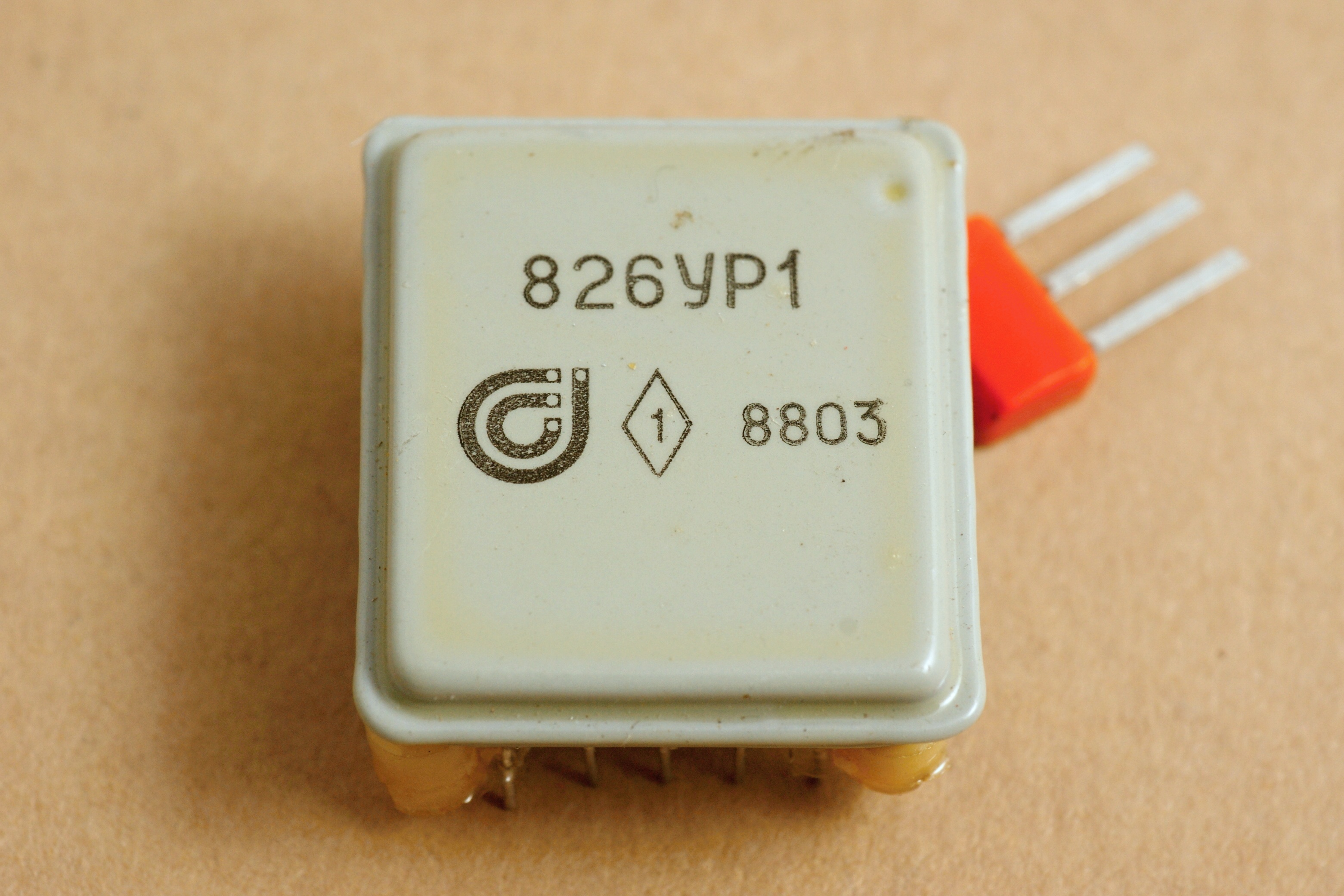

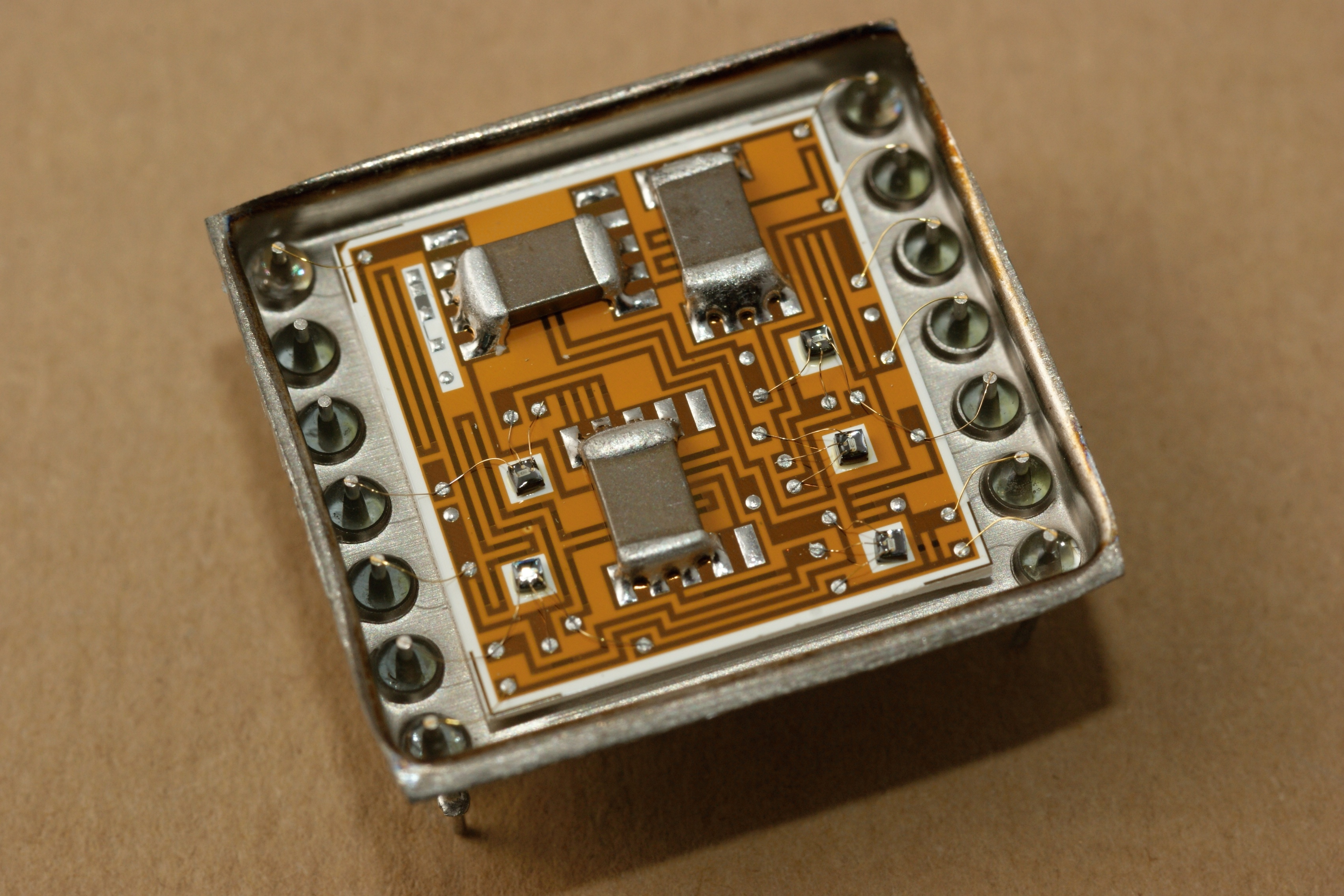

826УР1

Усилитель промежуточной частоты. Паспорт на неё.

Электрические параметры

Коэффициент усиления напряжения - не менее 4000
Входное сопротивление - не менее 5,6 кОм
Ток потребления - не более 7 мА
Напряжение питания 12 В
Частота входного сигнала - 128 кГц
Напряжение входного сигнала - 50 мкВ

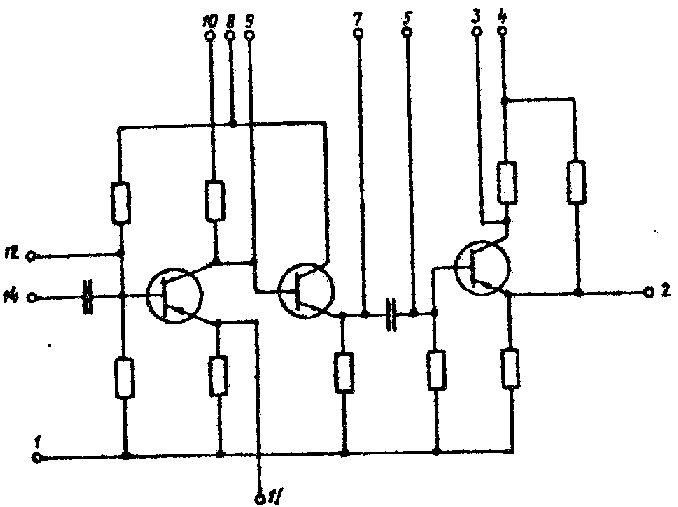

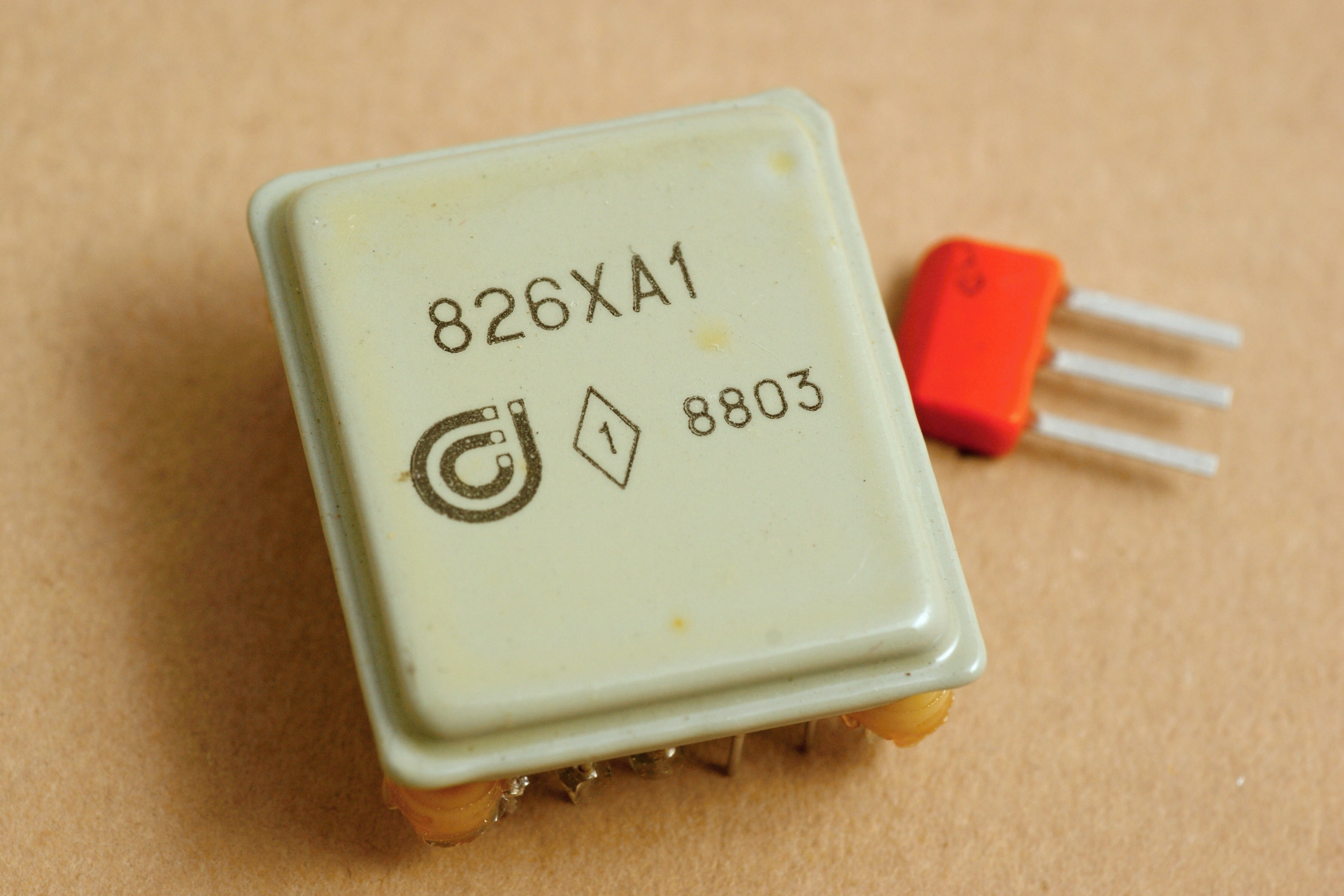

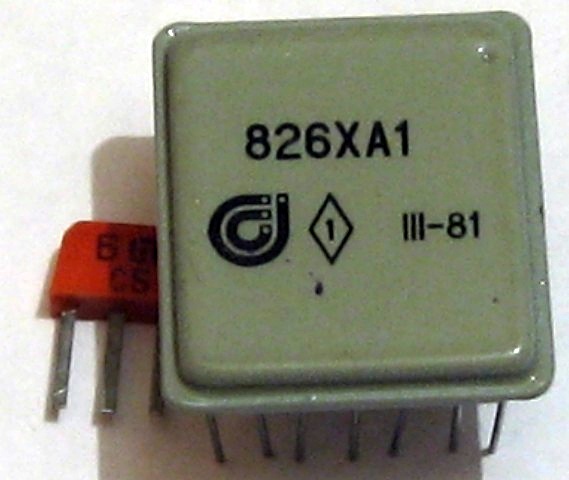

826ХА1

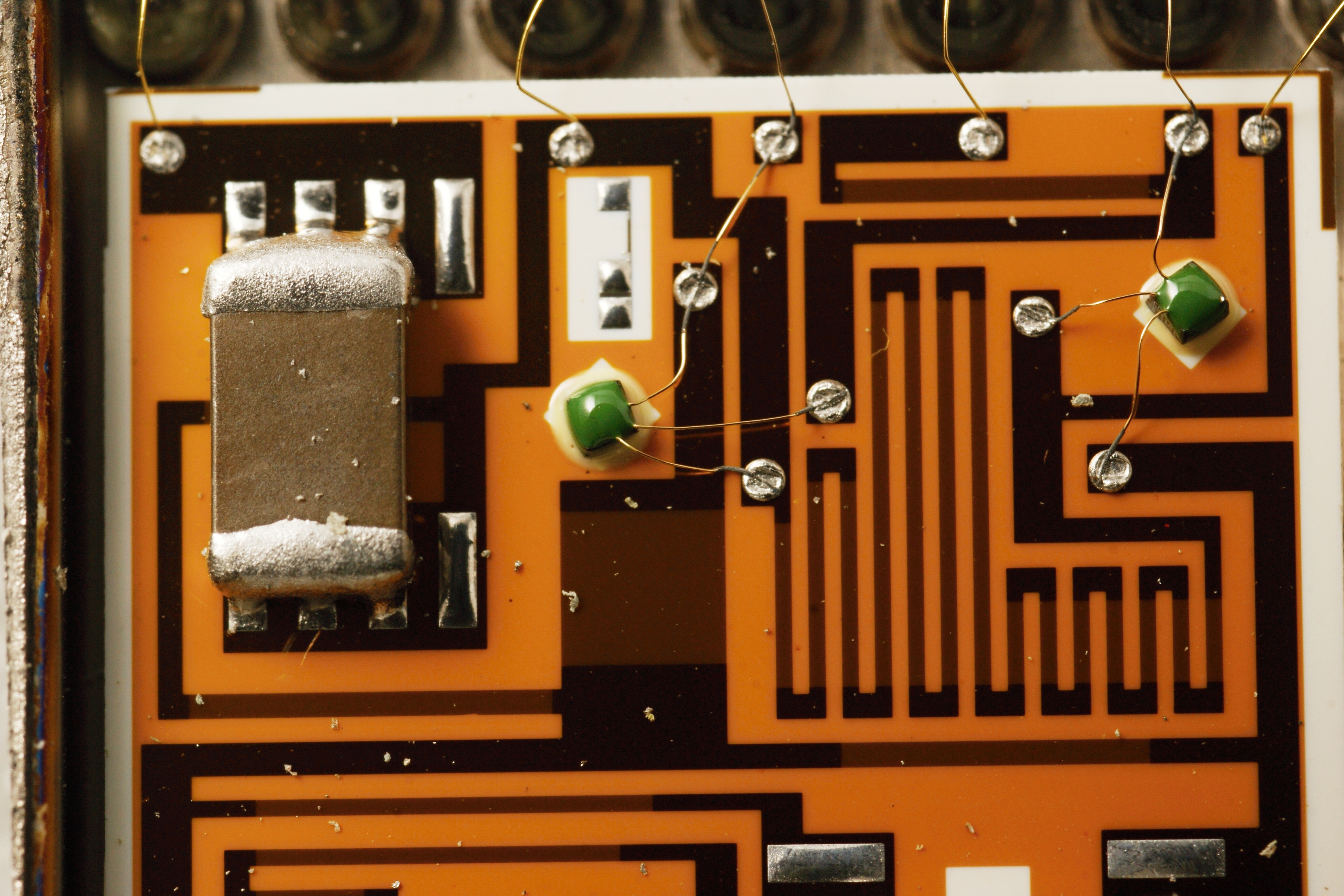

Усилитель постоянного тока и детектор АРУ. Паспорт на неё. Ранние выпуски, скорее всего, назывались И1.21.

Электрические параметры

Коэффициент усиления - не менее 30
Ток потребления - не более 4 + 4 мА
Входное сопротивление - не менее 30 кОм
Частота входного сигнала - 100 кГц
Напряжение входного сигнала - 10 мВ

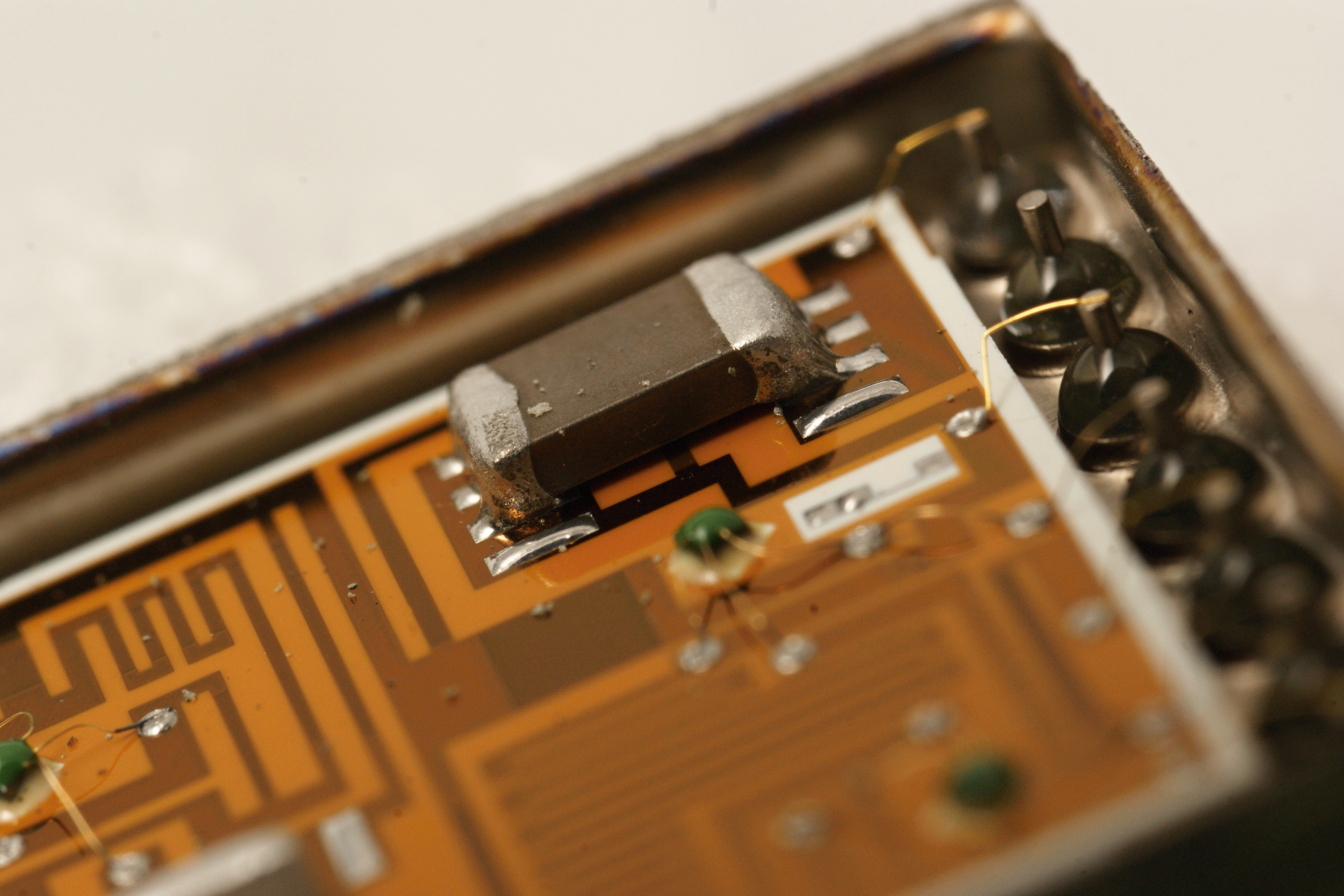

(фото Александра Назаренко)
