828ая серия

Набор элементов для построения мощных импульсных источников питания и DC/DC конвертеров (аналогично 286ой и 432ой сериям). Микросхемы выполнены в керамико-полимерных корпусах с алюминиевыми выводами.

К сожалению, технических подробностей по этой серии у меня маловато...

Производитель - ташкентский Завод электронной техники им. Ленина (более известный как "Фотон").

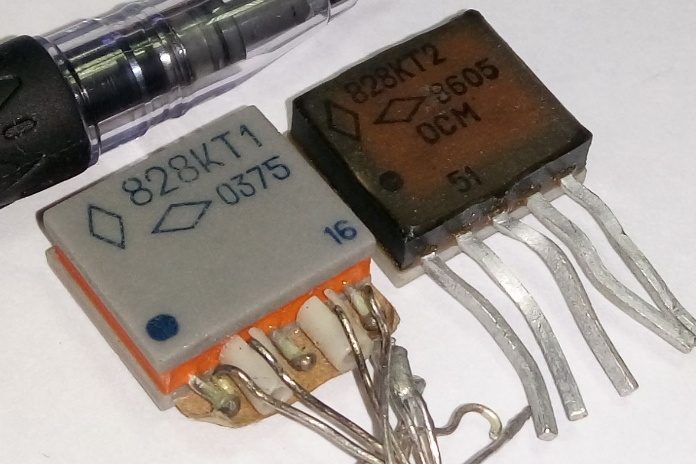

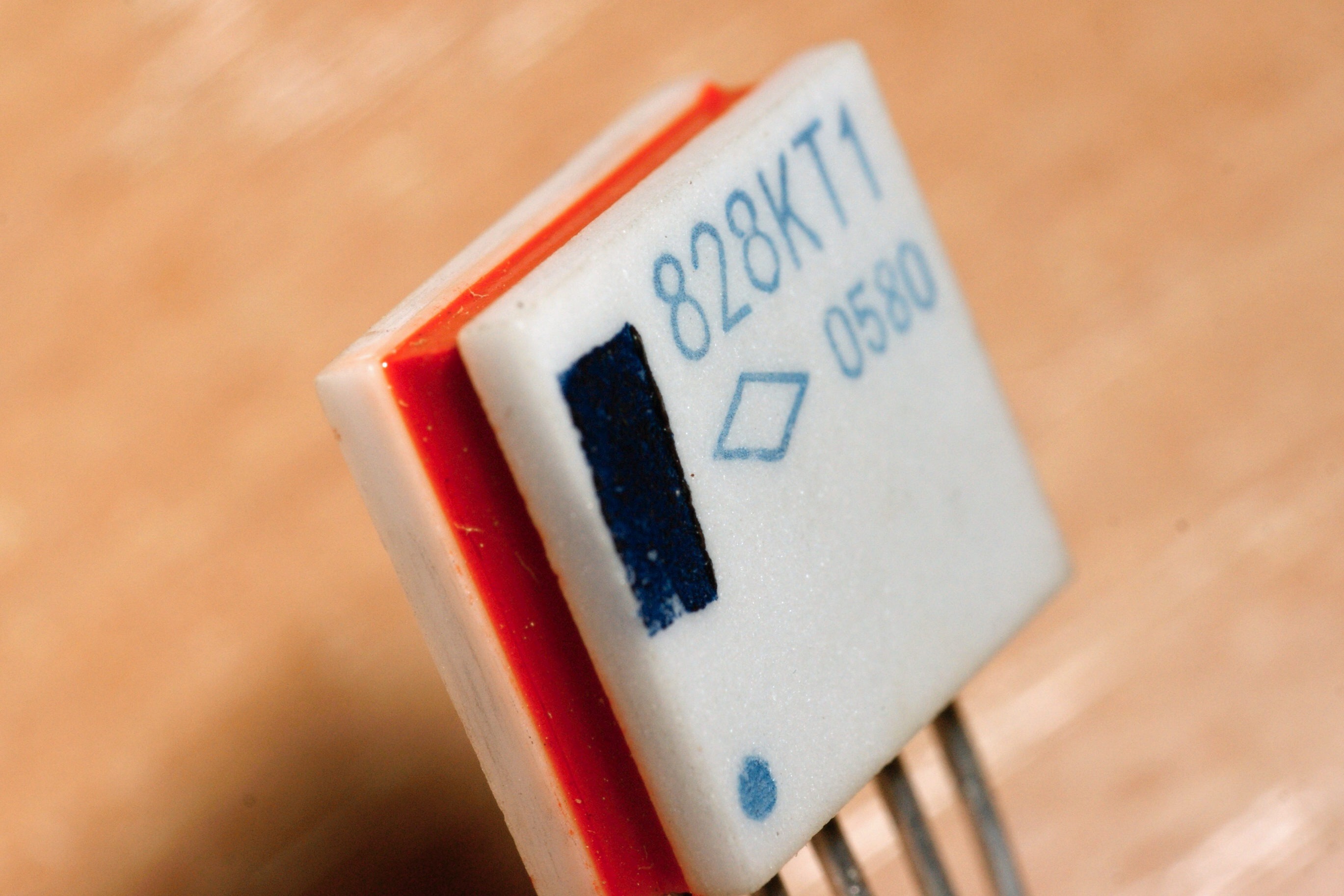

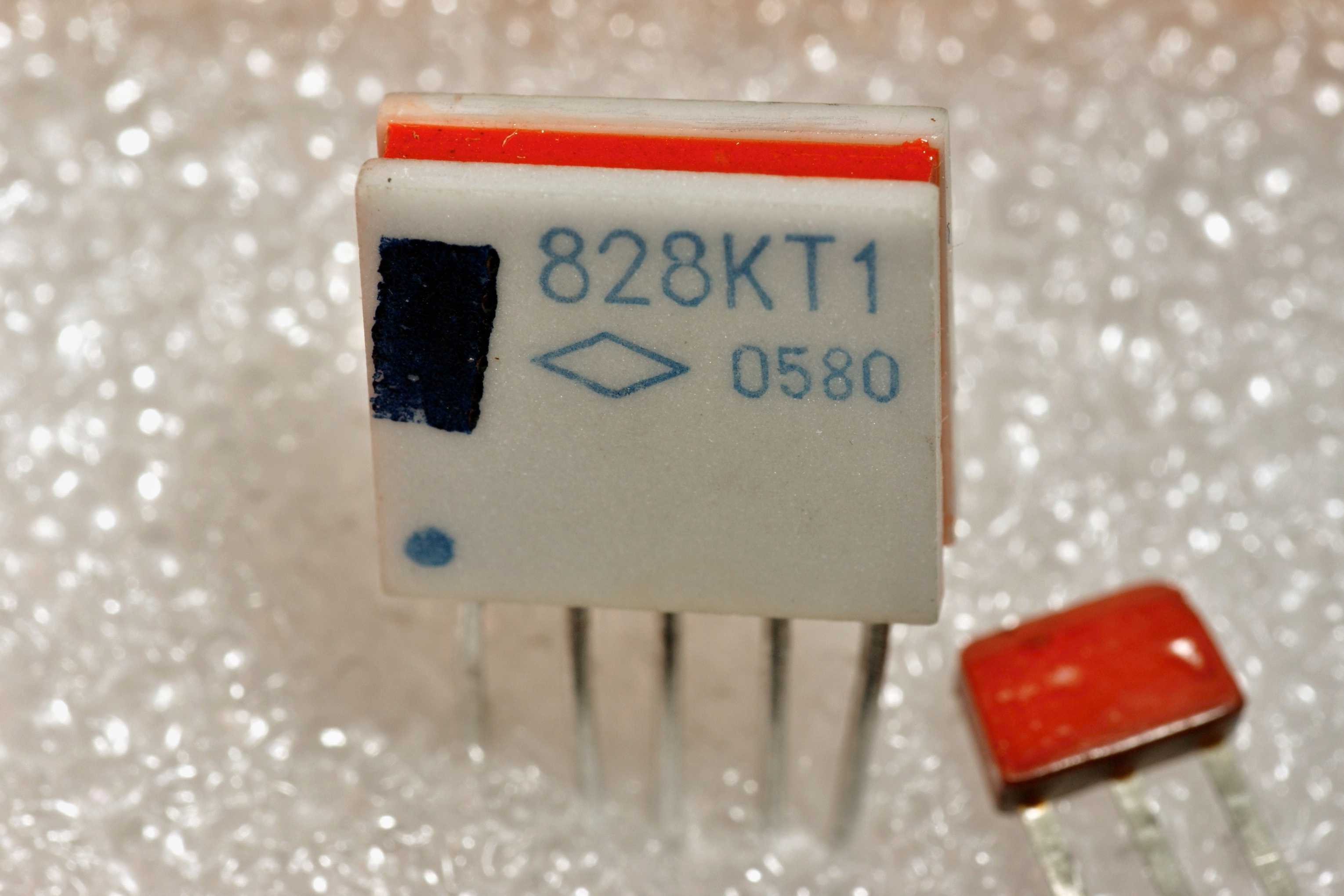

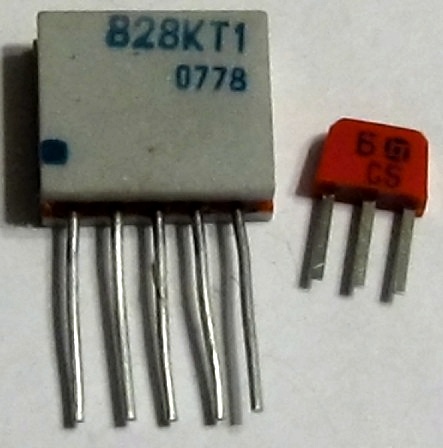

828КТ1

Назначение - мощный токовый ключ. Подробностей, увы, никаких.

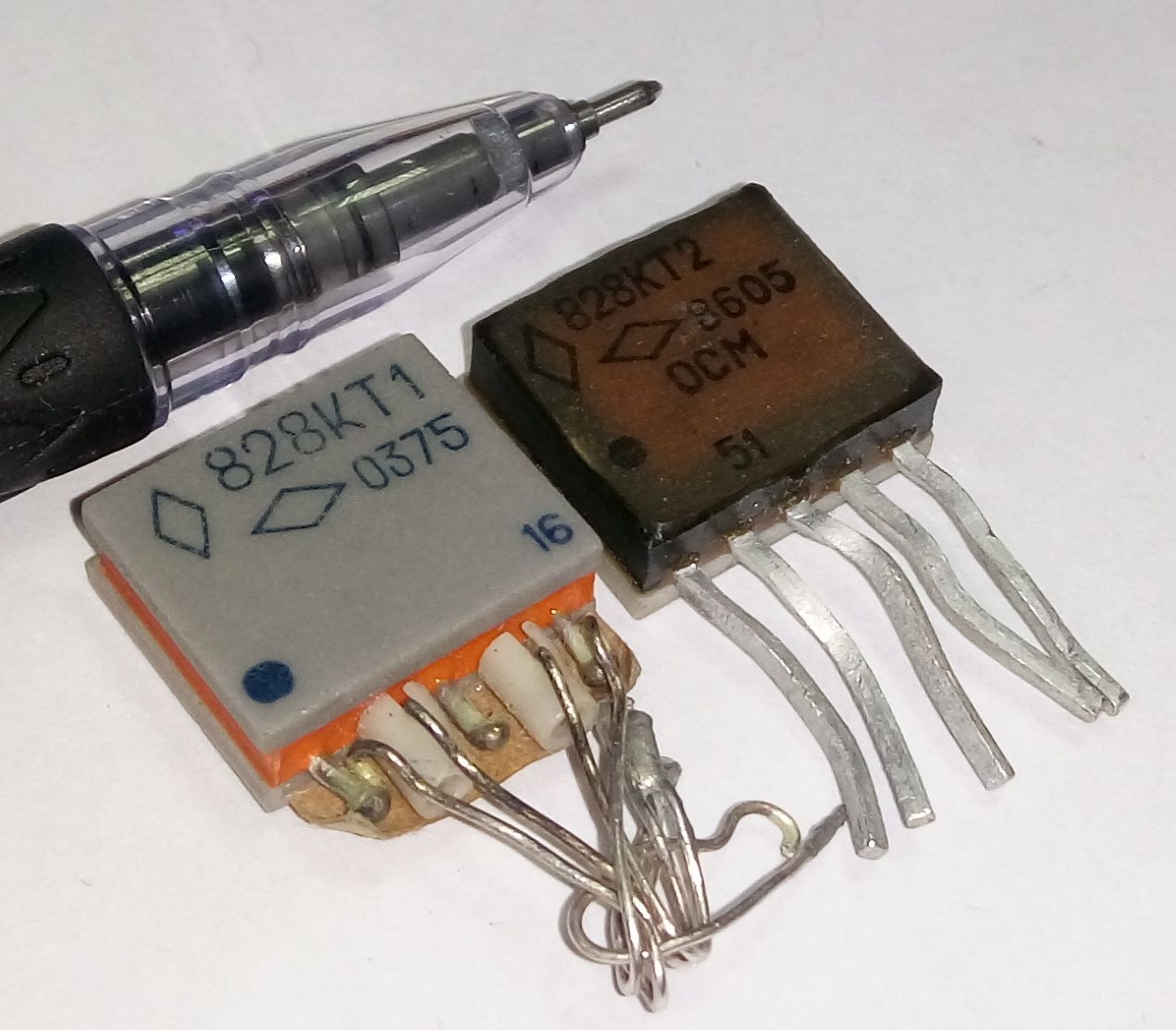

(фото Александра Назаренко)

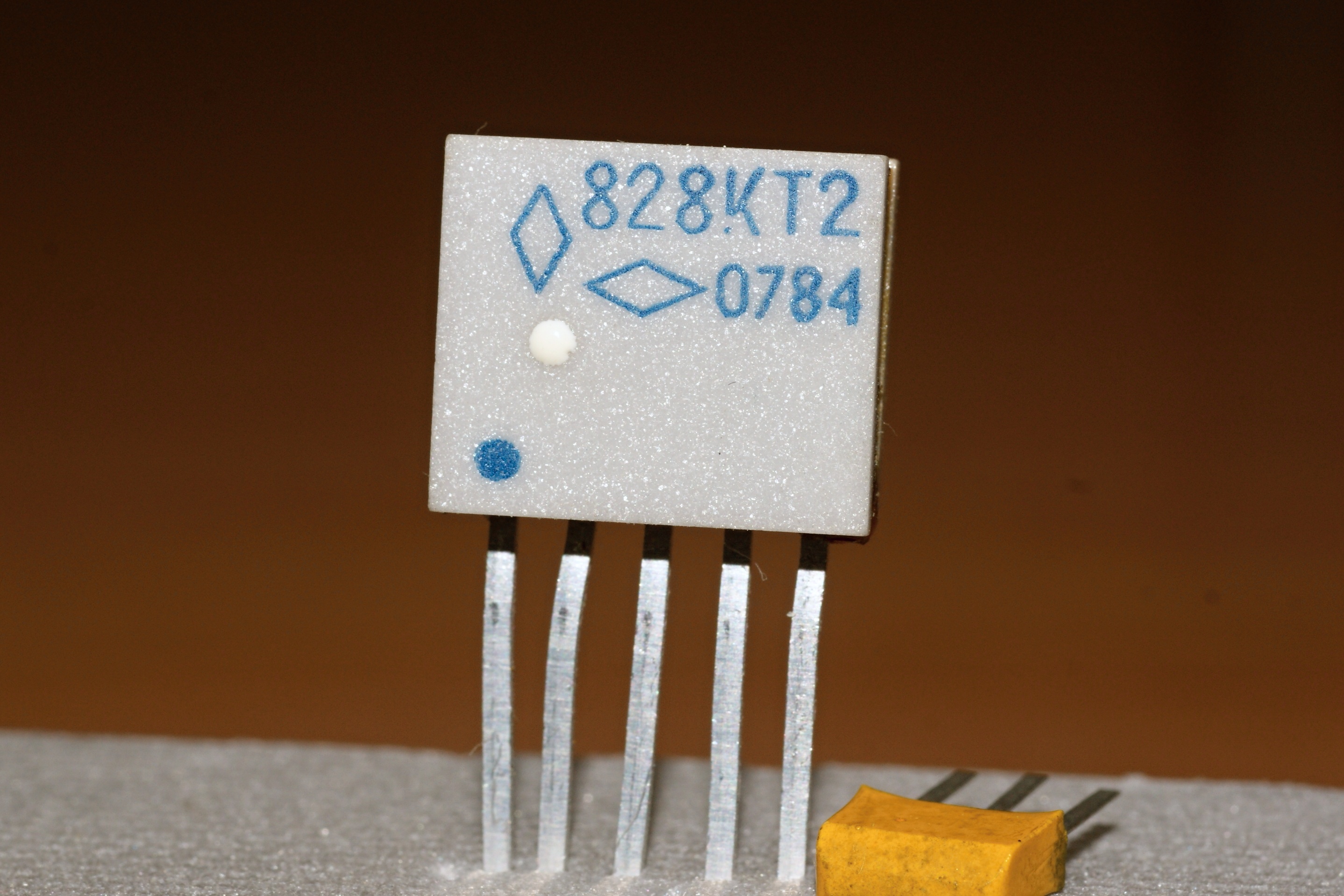

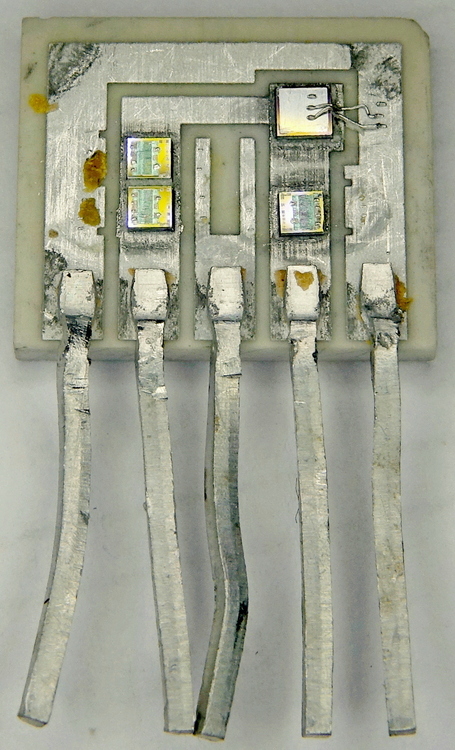

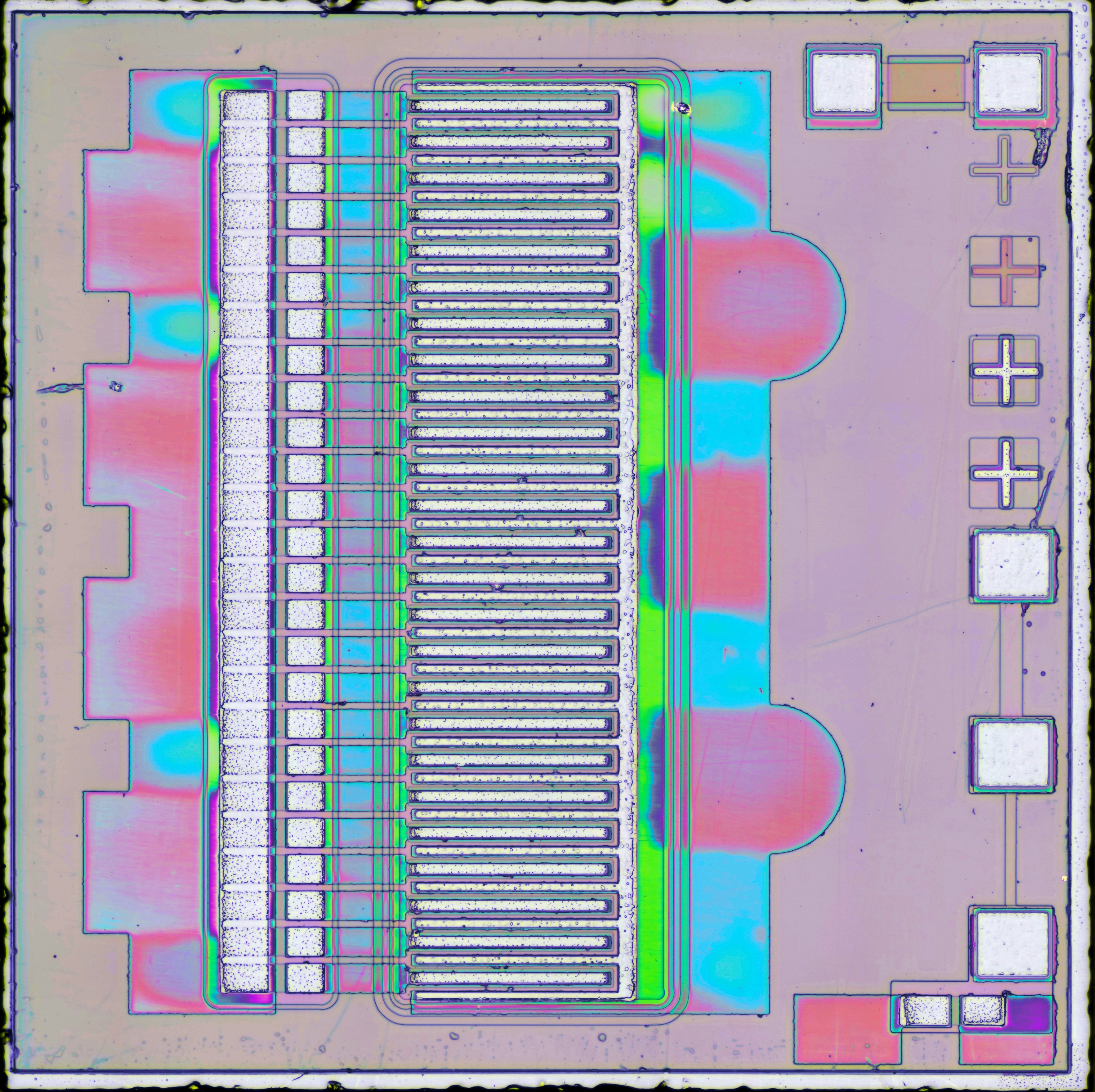

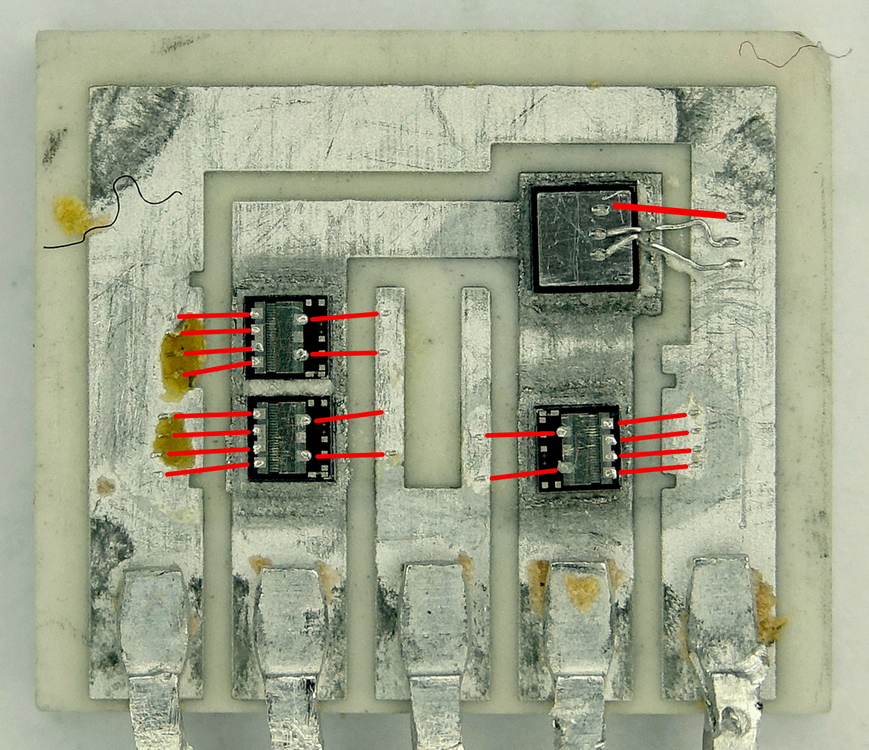

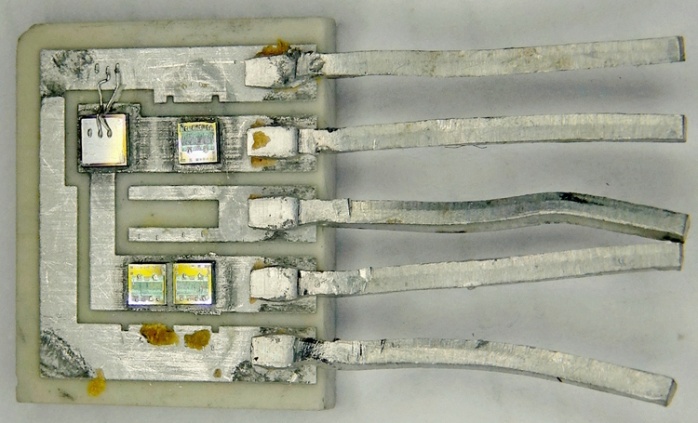

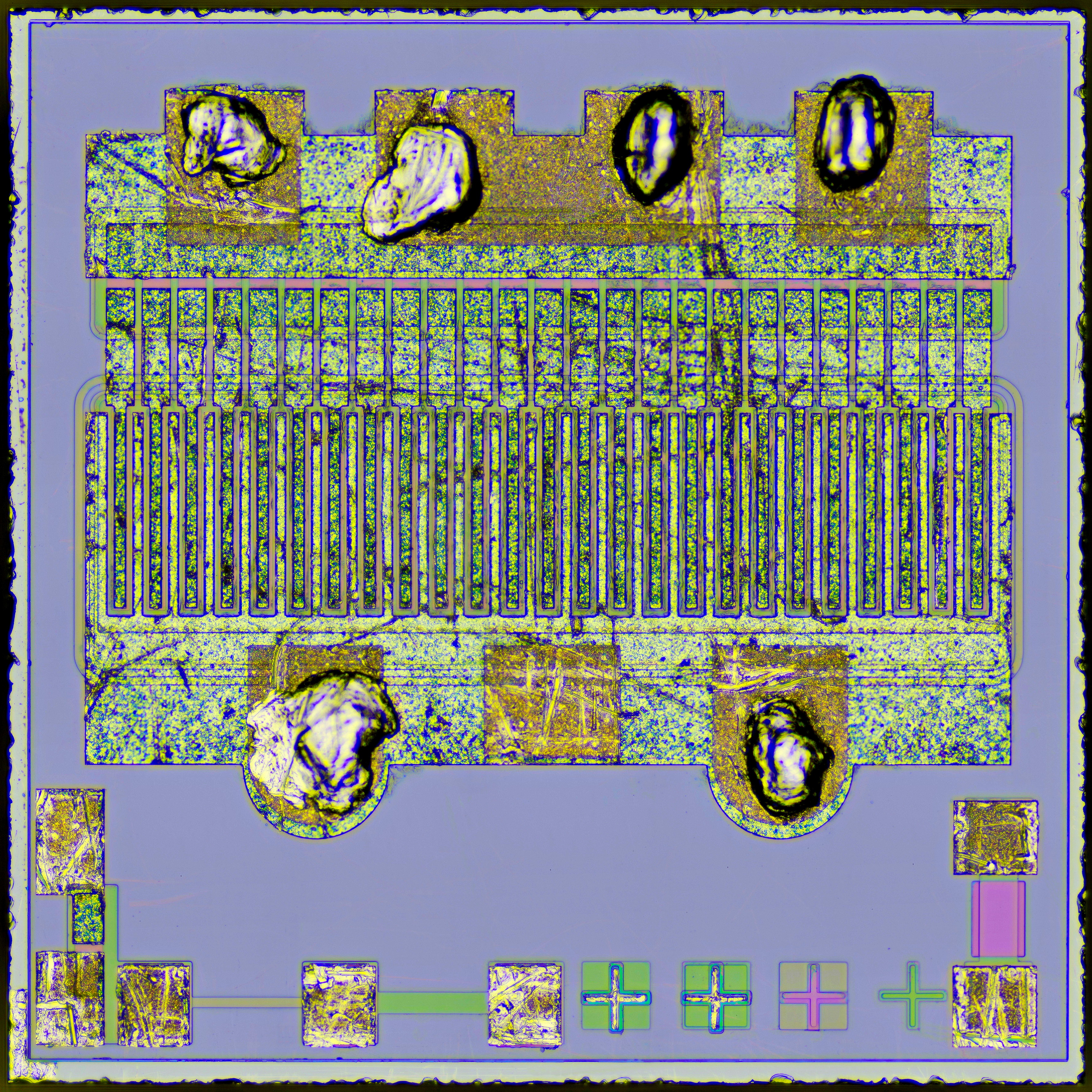

828КТ2

Мощный токовый ключ, в корпусе 4117.5-2.

Электрические параметры

Коэффициент передачи по току - 30...250 (при Uвых=10 В, Iвых=0,1 А)
Остаточное напряжение (при Iвых=10 А, Iупр=2 А) - не более 3 В
Ток утечки (при Uвых=50 В) - не более 10 мА

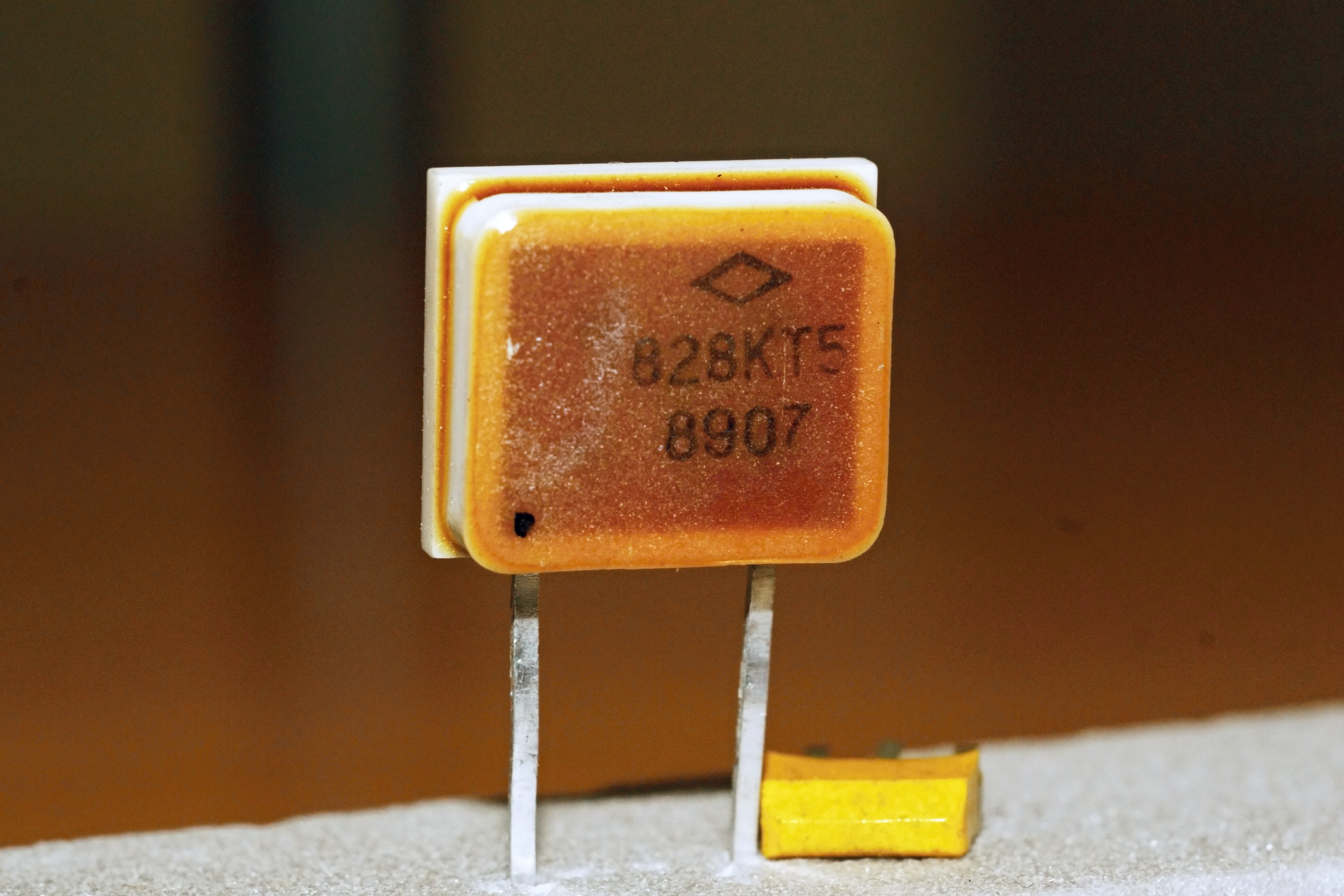

828КТ5

Довольно необычная микросхема - двухвыводная! Это токовый ключ динисторного типа с повышенной устойчивостью к ионизирующему излучению. Микросхема выполнена в корпусе 4117.2-1.

Электрические параметры

Напряжение включения - 110...135 В
Остаточное напряжение (при Iком=20 А) - не более 5 В
Ток утечки (при Uком=70 В) - не более 5 А
Время нарастания - не более 0,2 мкс

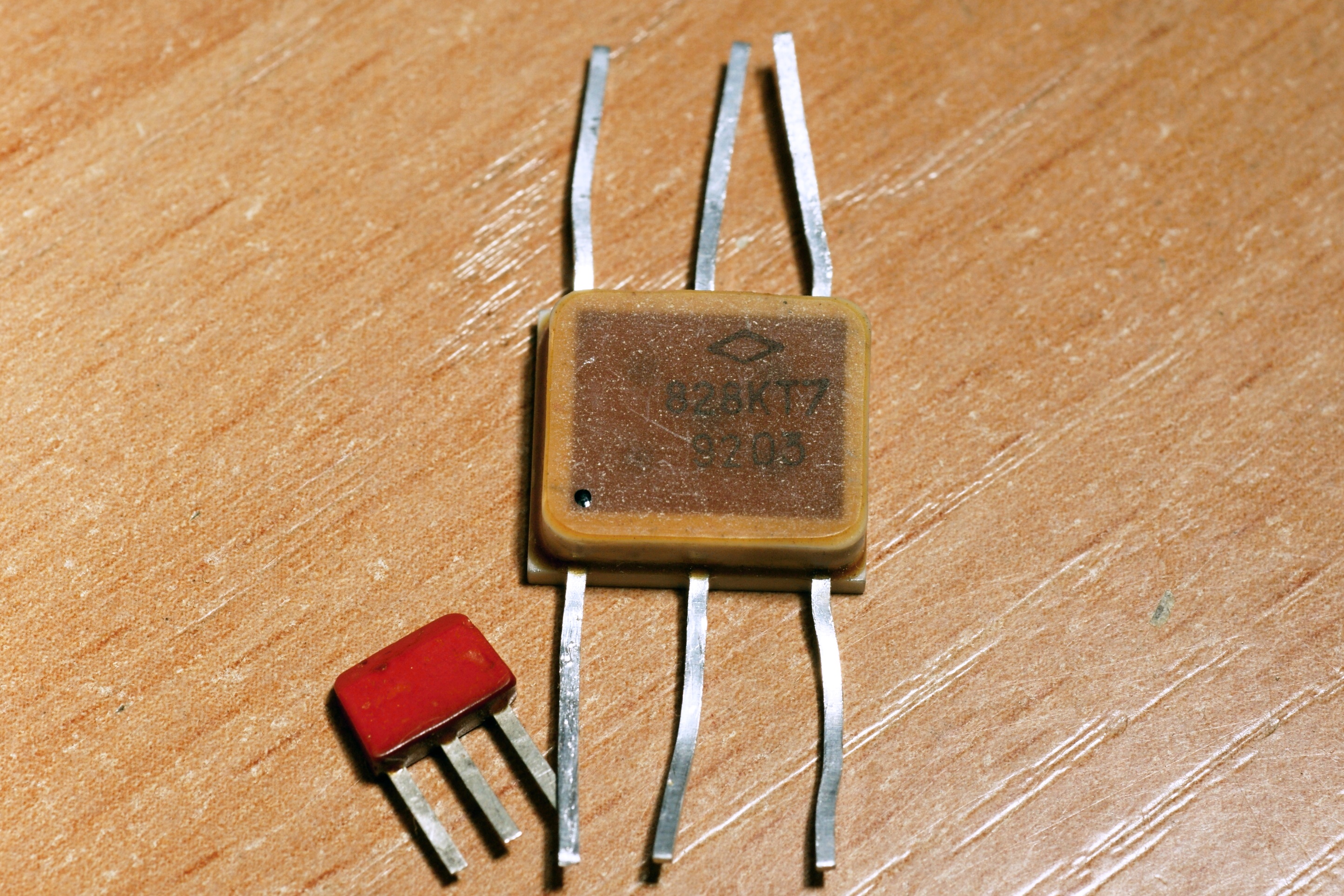

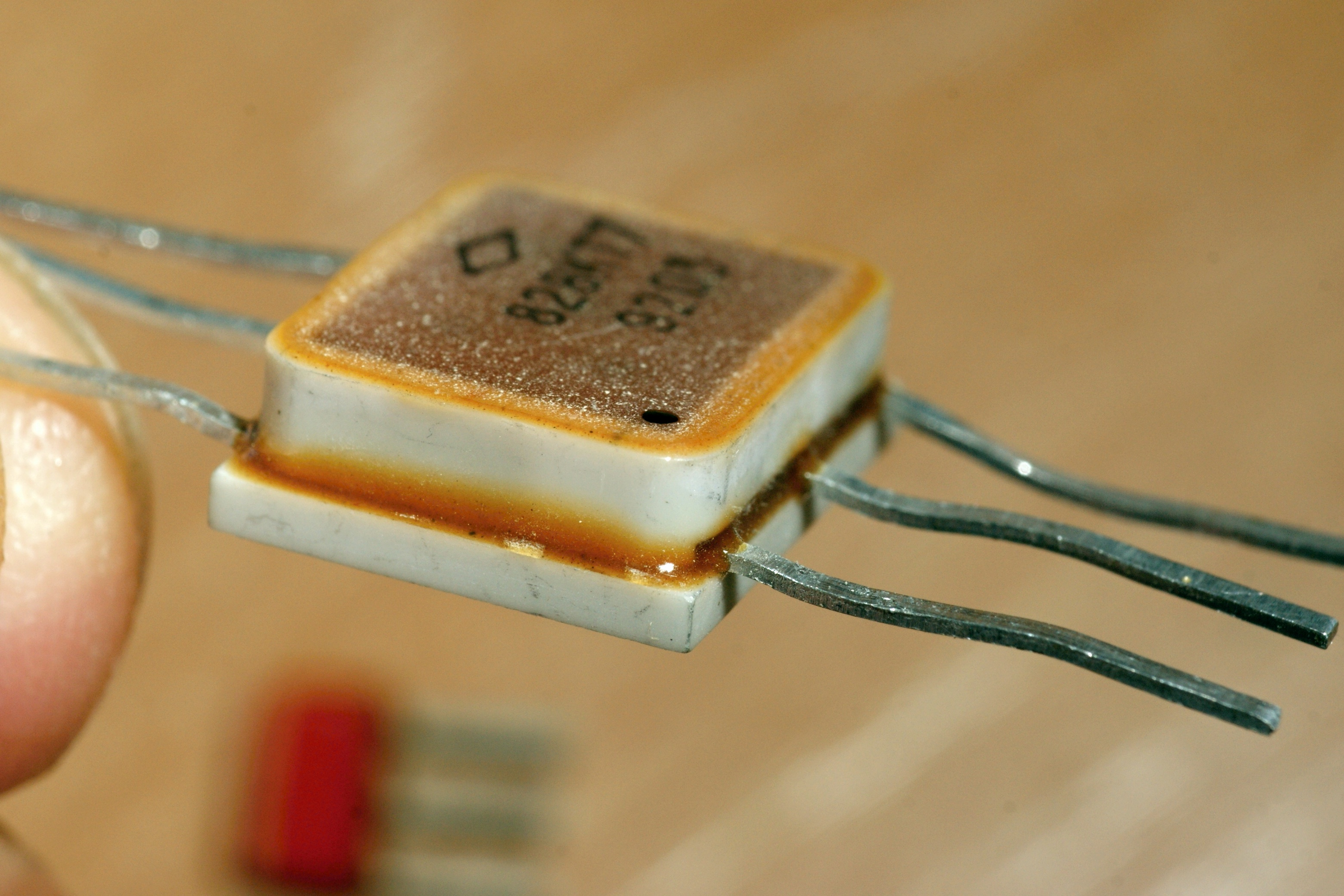

828КТ7

Некий ключевой элемент высоковольтного стабилизатора, выполнен в корпусе 4117.6-1.01.

Электрические параметры

Напряжение питания - 30 В
Остаточное напряжение (при Iвых=0,5 А, Iвх=0,15 А) - не более 2 В
Напряжение управления - не более 2,5 В
Ток утечки на выходе (при Uвых=30 В, Uвх=-1 В) - не более 3 мА
Коэффициент передачи тока - не менее 10
Диапазон рабочих температур -60...+100°С
