838ая серия

Еще одна серия, которой нет ни в одном справочнике... Применялась она в отечественных катушечных видеомагнитофонах - "Электроника-552 видео", "Электроника Л1-08" и др.

Производитель - "Гириконд", г.Санкт-Петербург.

К838АГ1 К838СП1 К838УВ1 К838УИ1 К838ТП1

К838АГ1

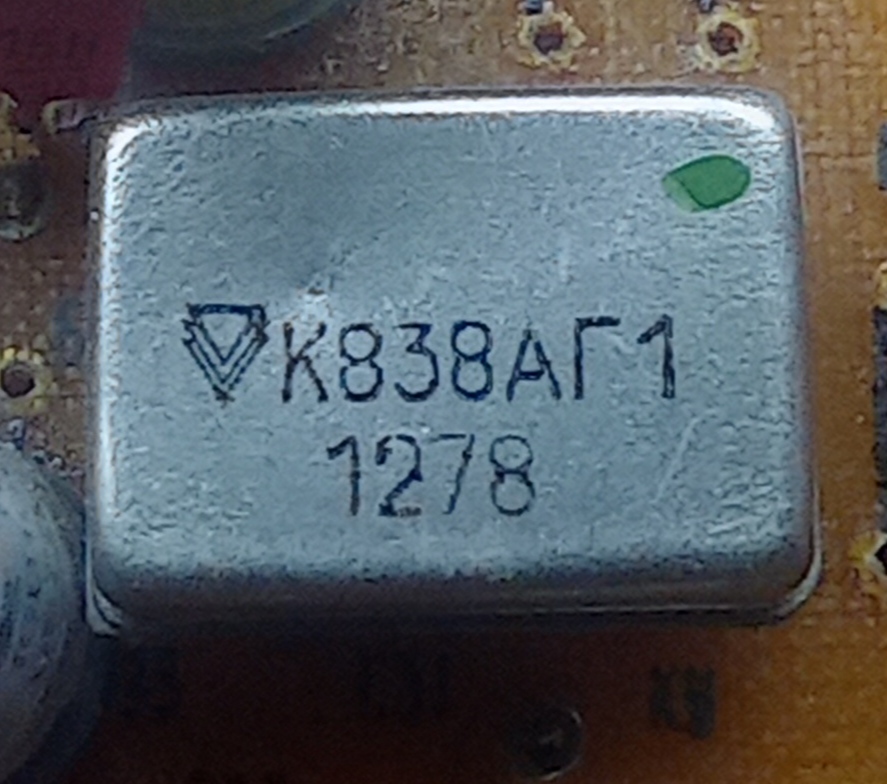

микросборка К838АГ1
(фото от Станислава)

Мультивибратор задержки, на начальном этапе называлась К520.

К838СП1

Назначение неизвестно. Но, предположительно, это серийное название микросборки ВМ-309 - селектора импульсов кадров программы.

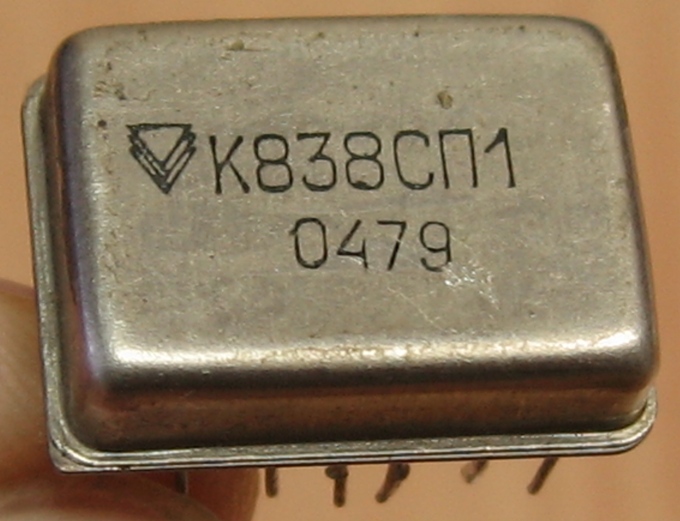

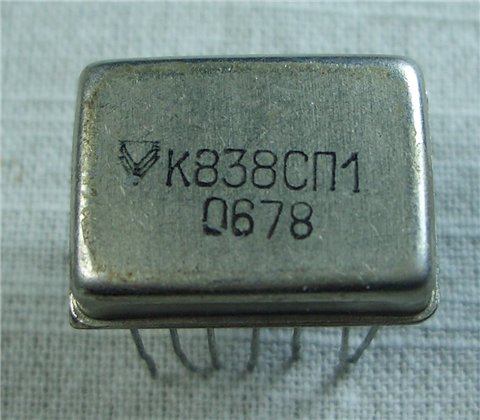

микросборка К838СП1
(фото с форума Портативное ретрорадио)

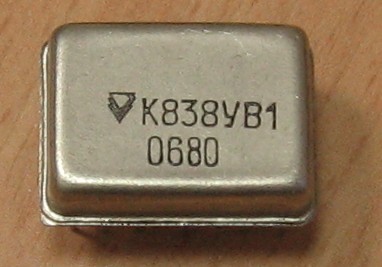

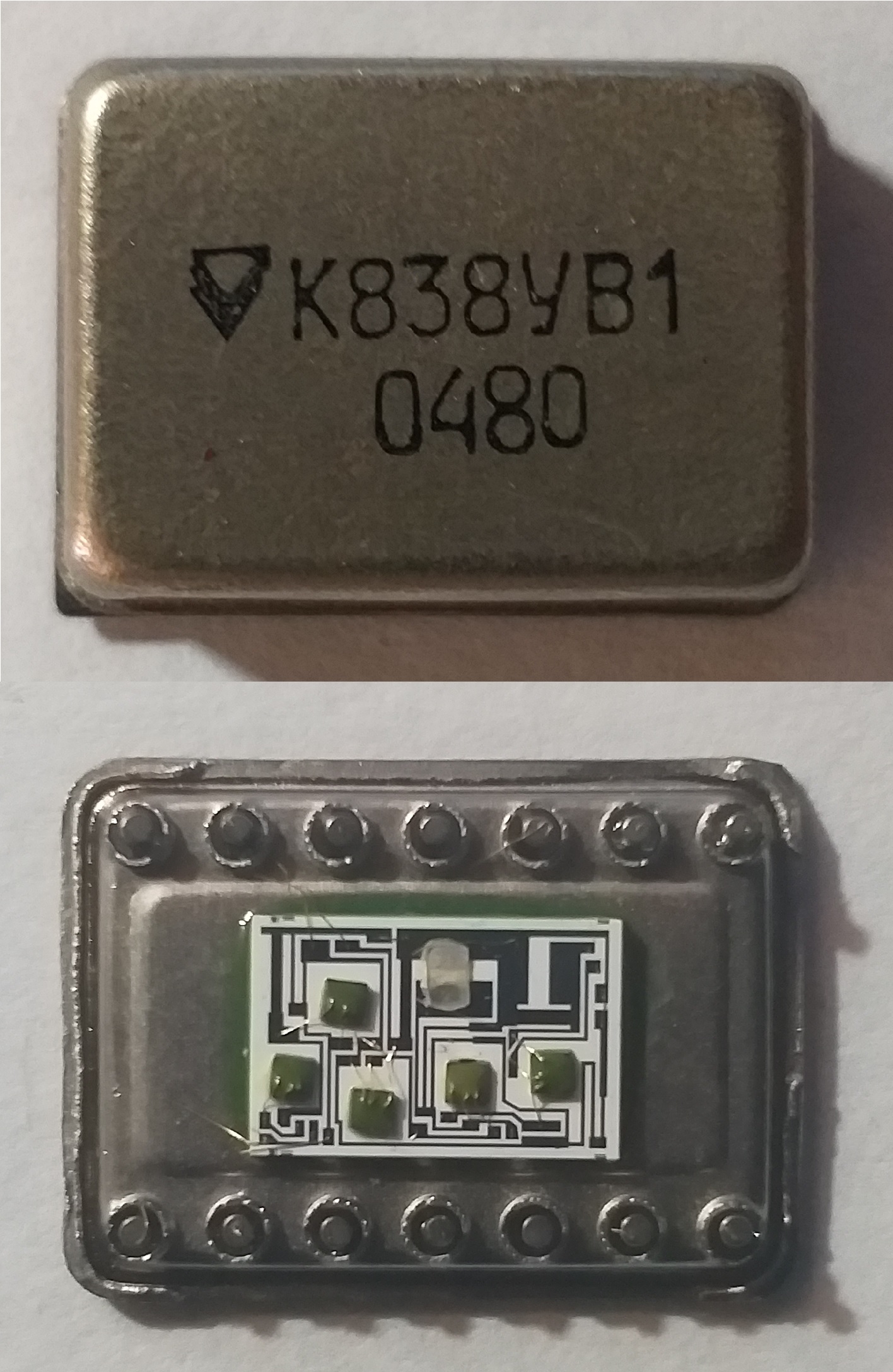

К838УВ1

Назначение - усилитель высокой частоты.

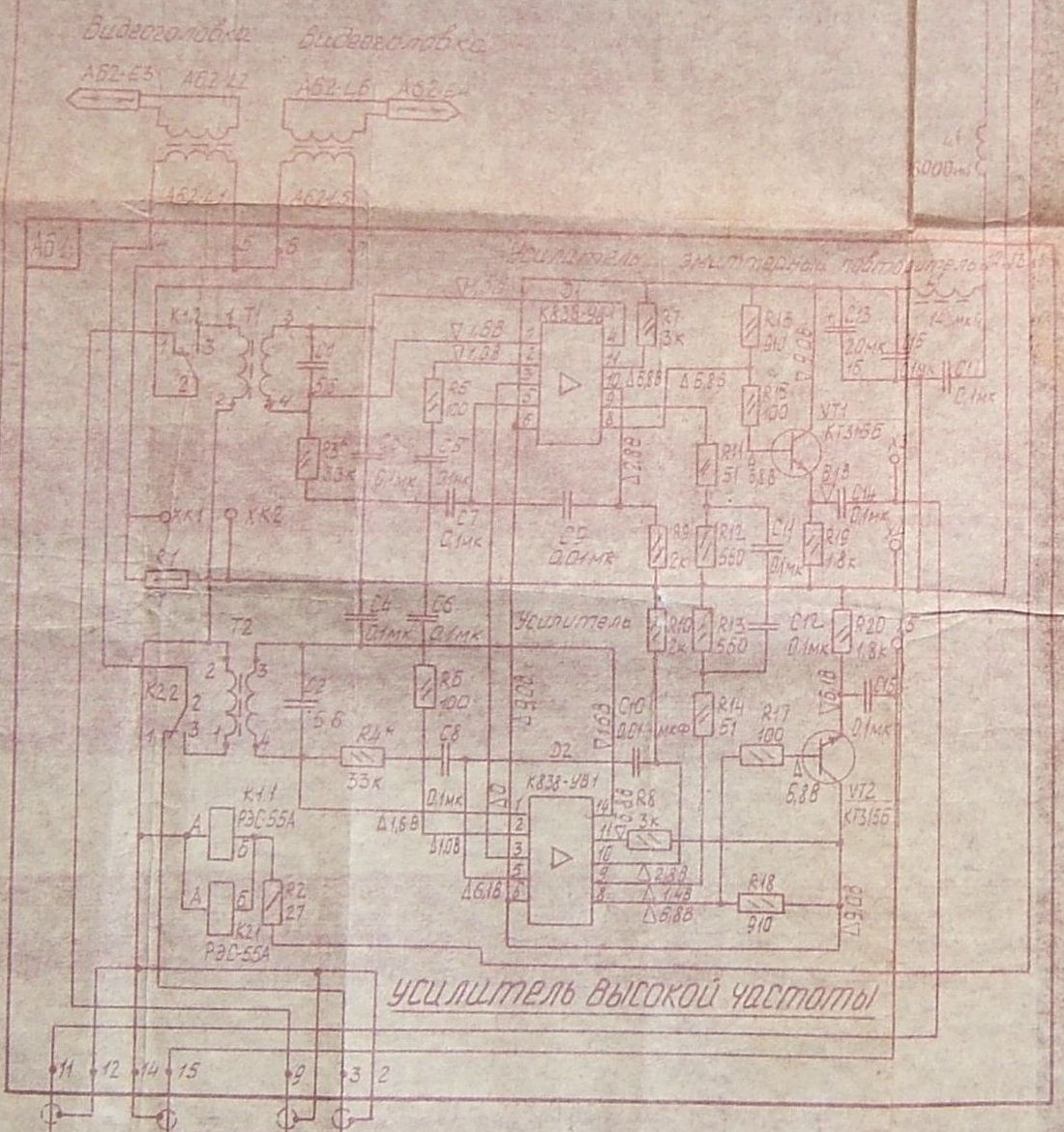

Эта микросхема применялась в канале УВЧ видеоблоков катушечных видеомагнитофонов "Электроника-591 Видео", "Электроника -552 видео" и пр... вот кусок схемы от такого блока

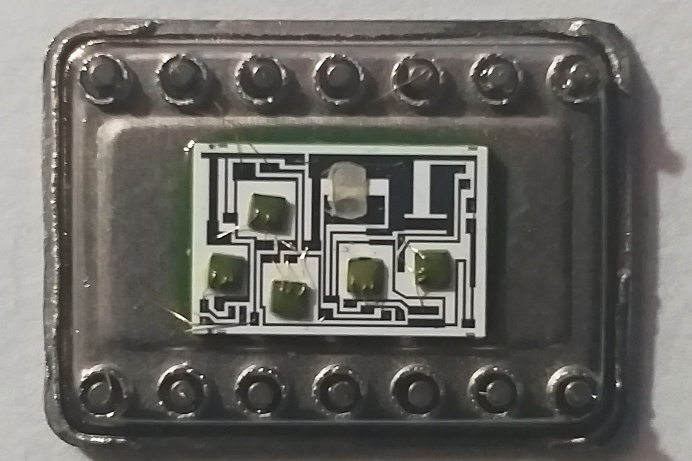

А проанализировав эту схему, можно сделать вывод, что К838УВ1 и К401 - одно и то же, только в разных корпусах.


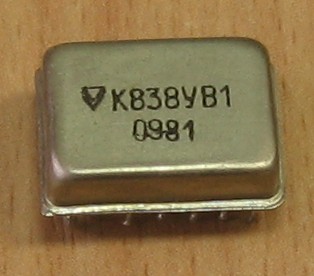

(фото с форума Портативное ретрорадио)

А вот и сама головка:


(фото с форума Портативное ретрорадио)

К838УИ1

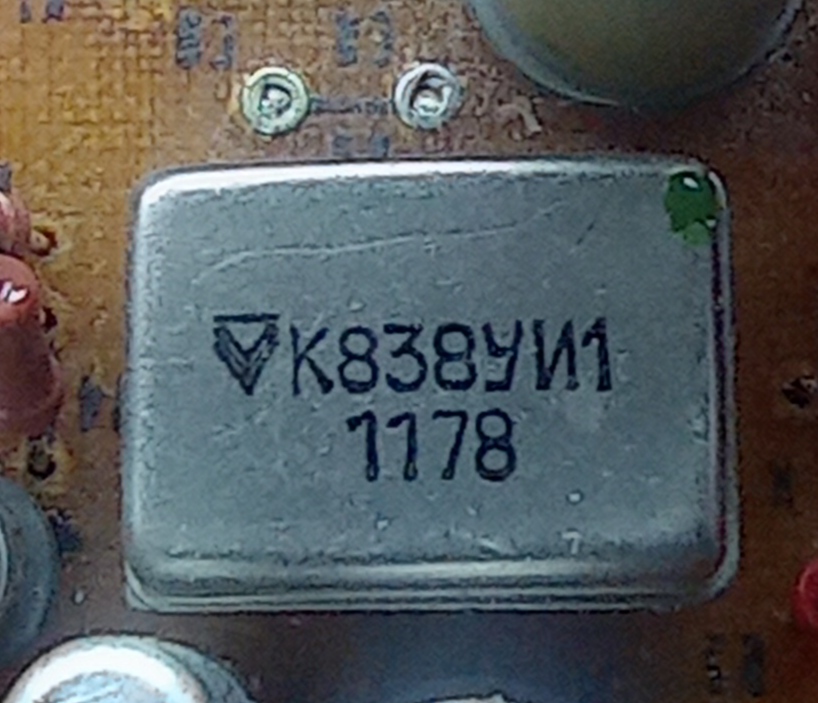

микросборка К838УИ1
(фото от Станислава)

Назначение этой микросборки неизвестно; исходя из названия, это может быть усилитель импульсов. На начальном этапе она называлась ВМ-323 и была в текстолитовом корпусе.

К838ТП1

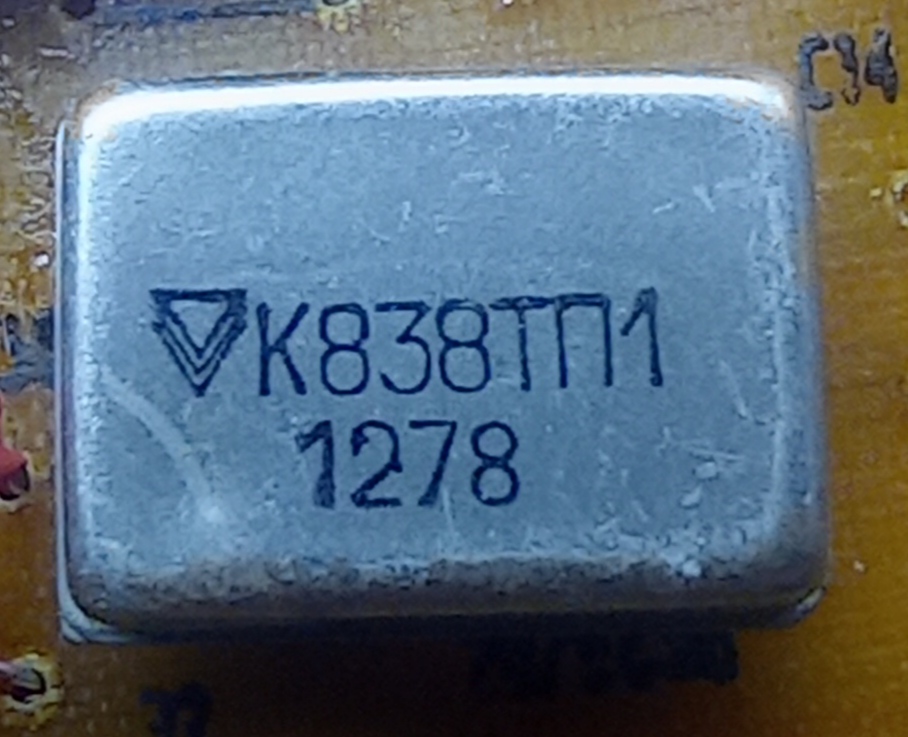

микросборка К838ТП1
(фото от Станислава)

Триггер с раздельным входом, на начальном этапе микросборка называлась К519.

Источники:

1. Р.П. Бессуднов, Д.Д. Девятилов, И.И. Пехов, Б.Я. Смирнов. Унифицированный блок вращающихся головок видеомагнитофона. - "Электронная промышленность" №4, 1980.
