Малоизвестные гибридные аналоговые и цифро-аналоговые микросборки. Впрочем, эпитет "микро" к ним не очень подходит...
Производитель - "Микроприбор", г.Львов (Украина)
 |
 |

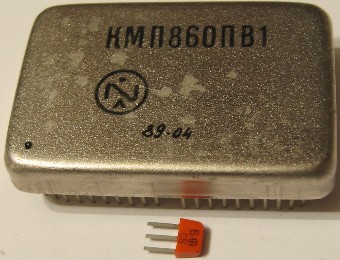

КМП860ПВ1 - аналого-цифровой преобразователь (АЦП), 13 разрядов, 70 мкс. Предназначен для преобразования в цифровой код входных напряжений постоянного тока. Применялся в устройствах электроизмерительной техники. Справочный листок на него.

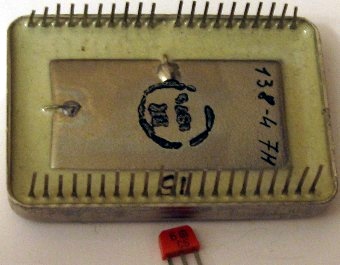

На редкость тяжёлая микросхема - 46 гр. Мощный стальной корпус, с весьма массивным основанием. Возможно, из-за большой рассеиваемой мощности (потребление 7 Вт!), но откуда такое?
Элементная база для создания АЦП - бескорпусной вариант ЦАП 594ПА1, ОУ Б140УД6 и регистр последовательного приближения, предположительно 155ИР17.

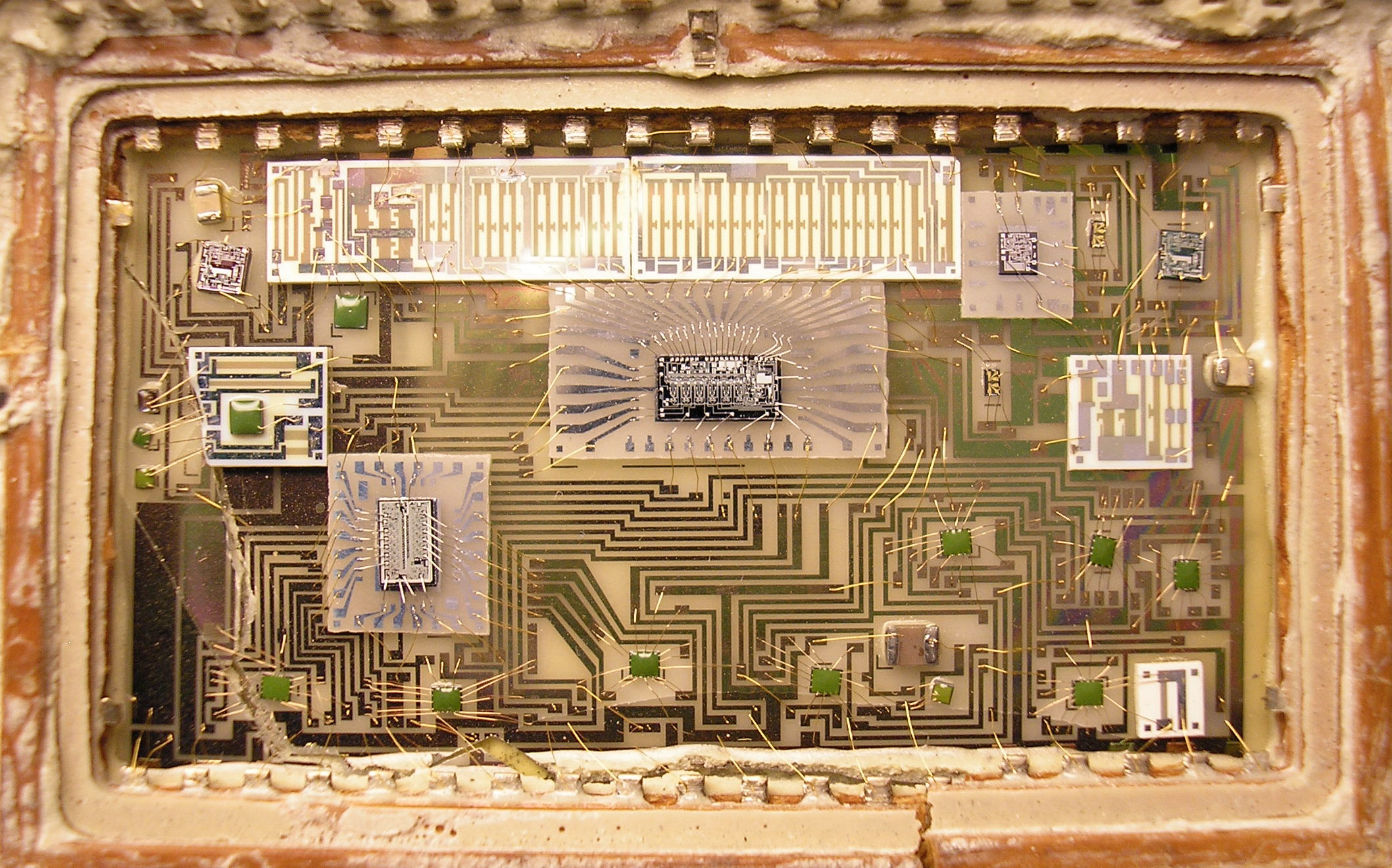

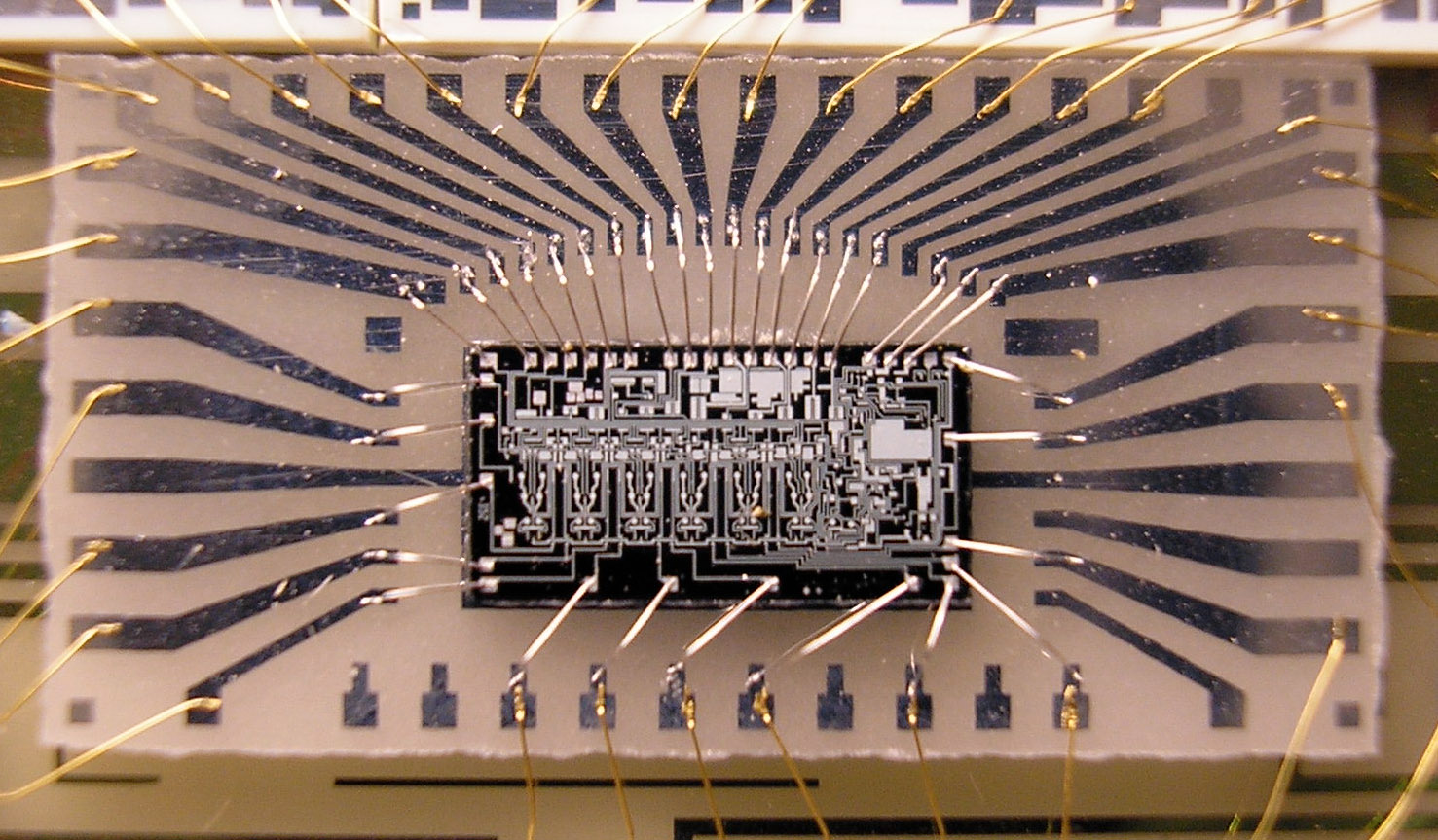

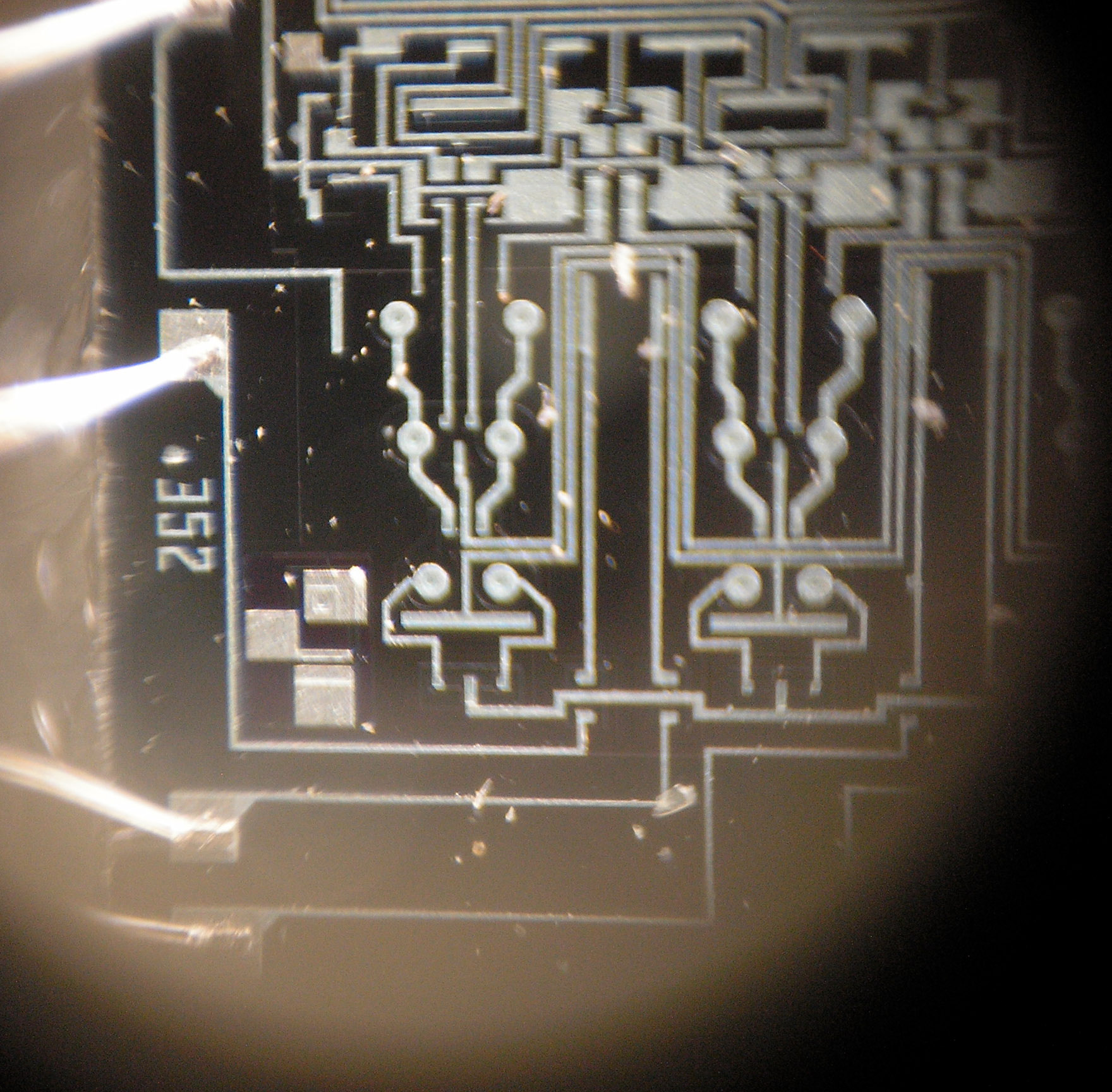

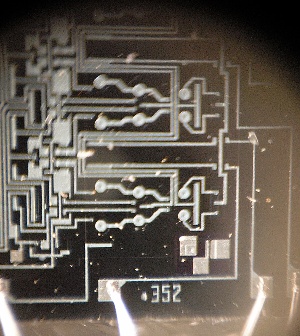

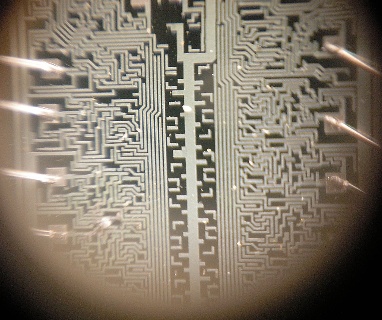

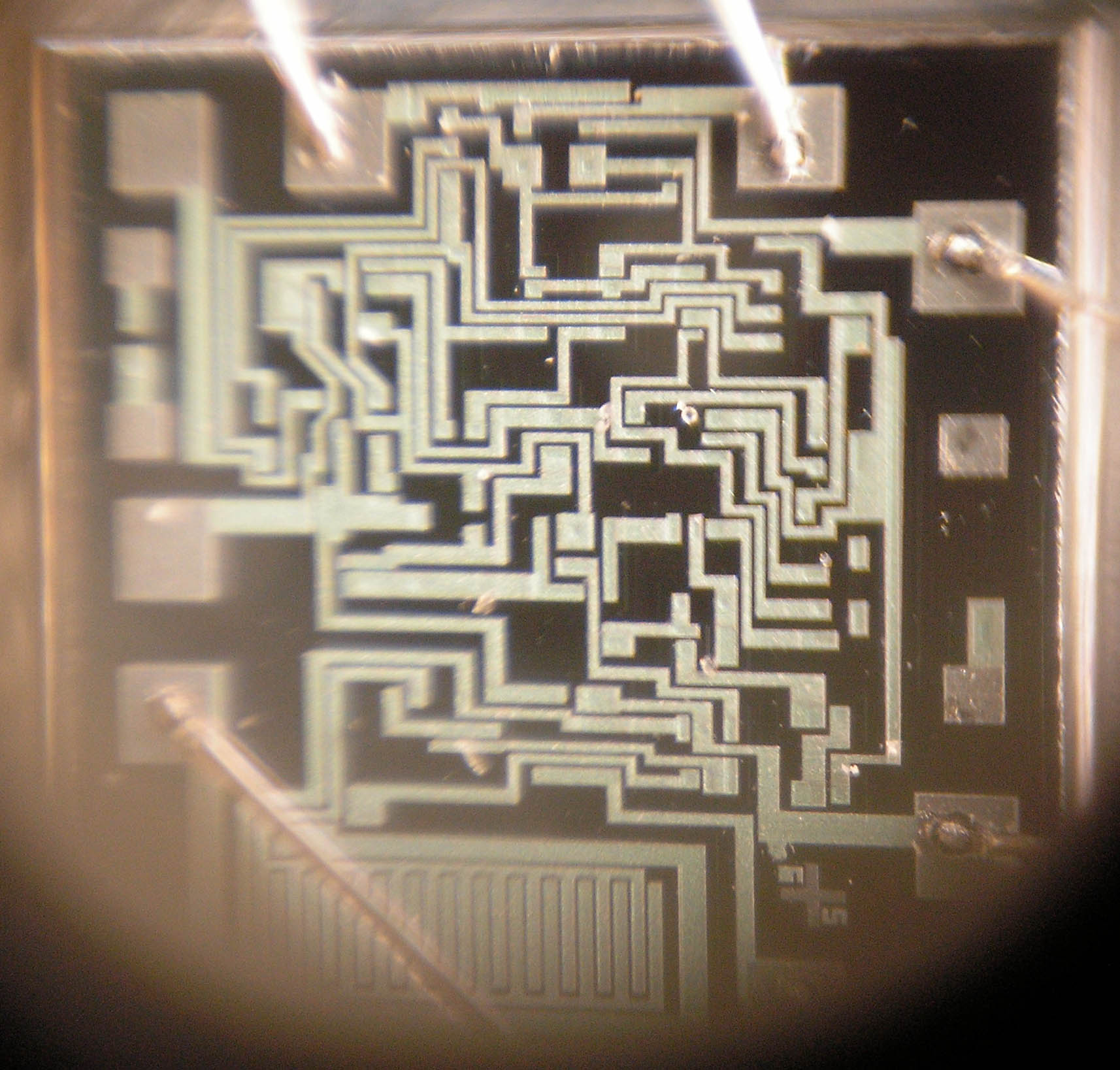

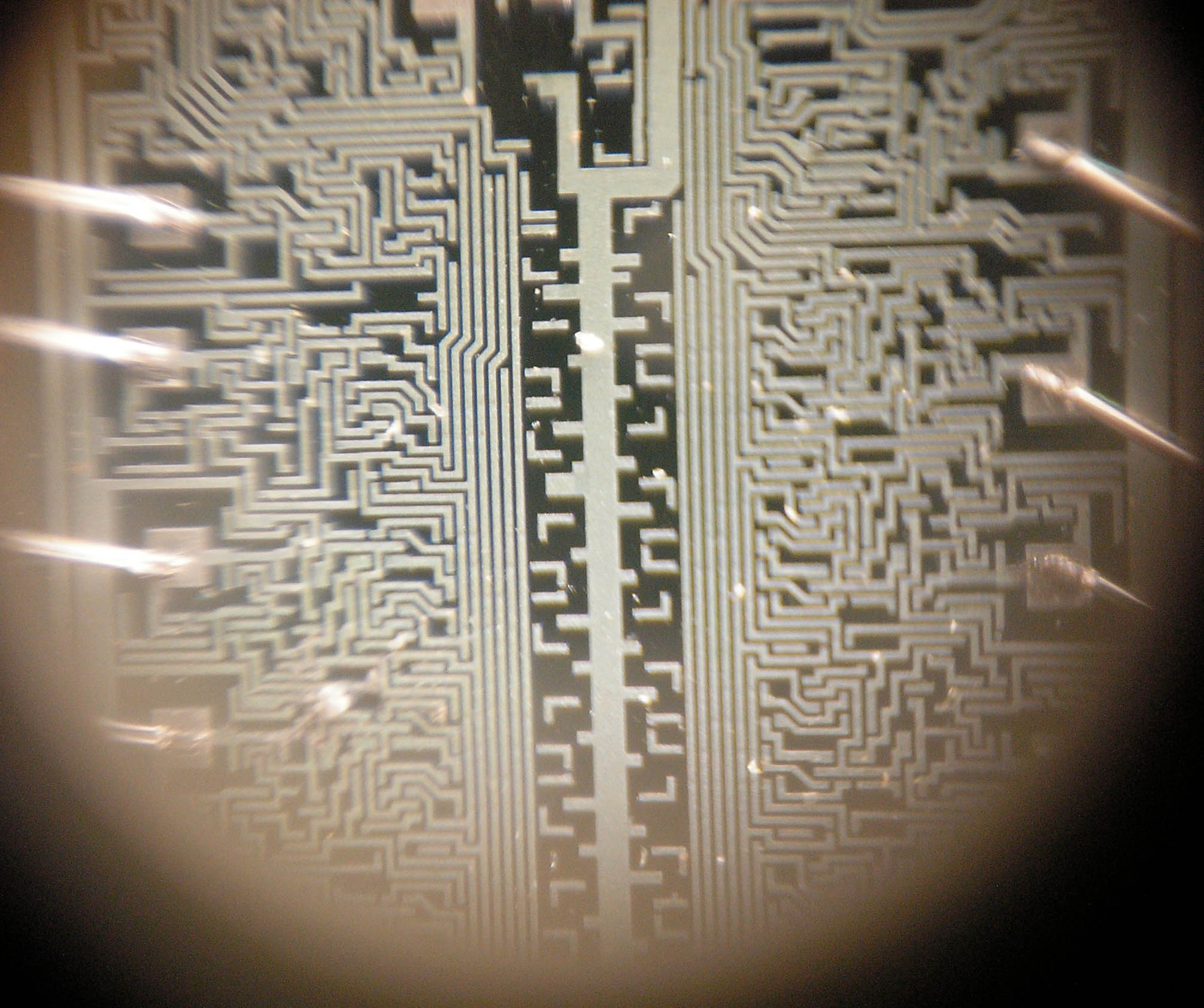

Вот результаты вскрытия, с форума "Портативного ретрорадио":
|
|
 |
 |
 |

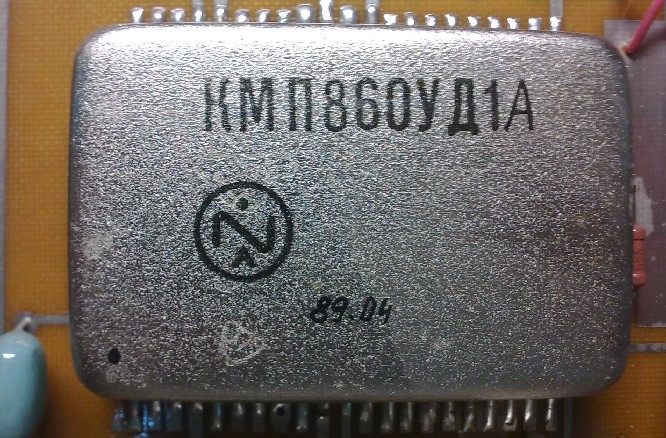

Назначение - программируемый нормирующий усилитель.
(фото с форума Портативное
ретрорадио)

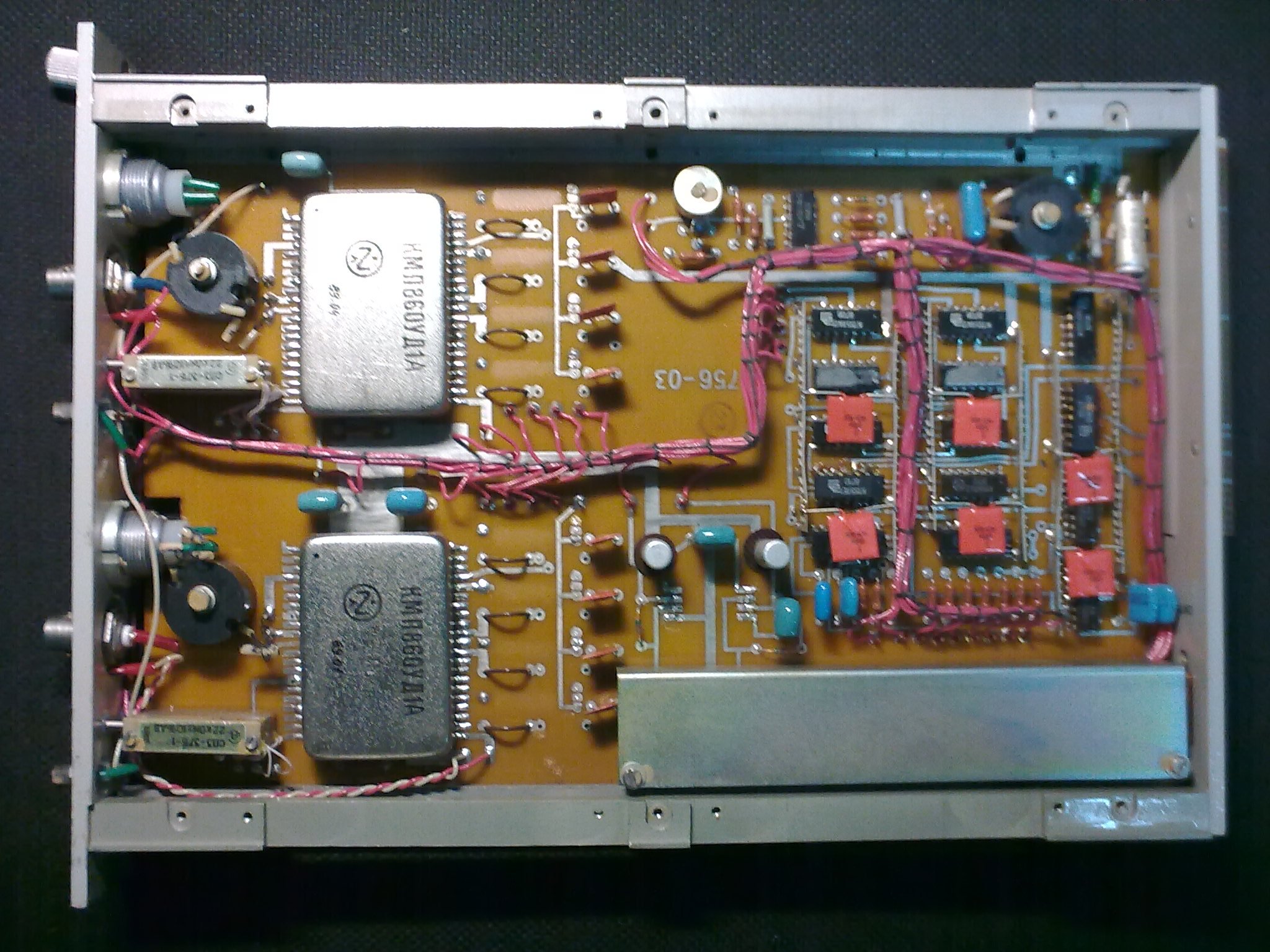

Применялась в измерительном усилителе с гальванической развязкой ФК4808.
Источники:
1. Приборы и средства автоматизации. Отраслевой каталог 3.3 Информационно-измерительные и вычислительные системы и установки для измерения электрических и магнитных величин. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1990.
