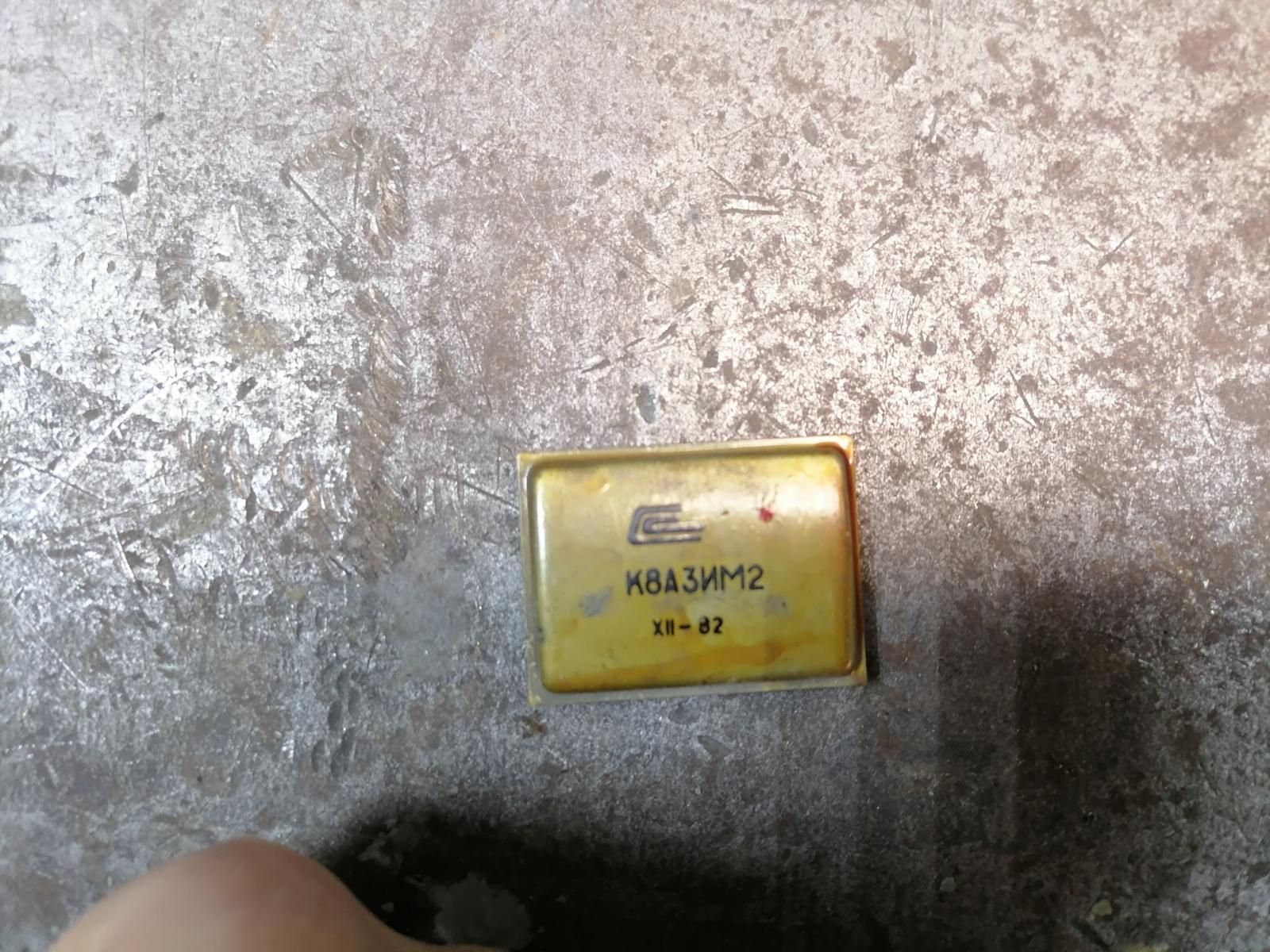

(фото с форума "Портативного ретрорадио")

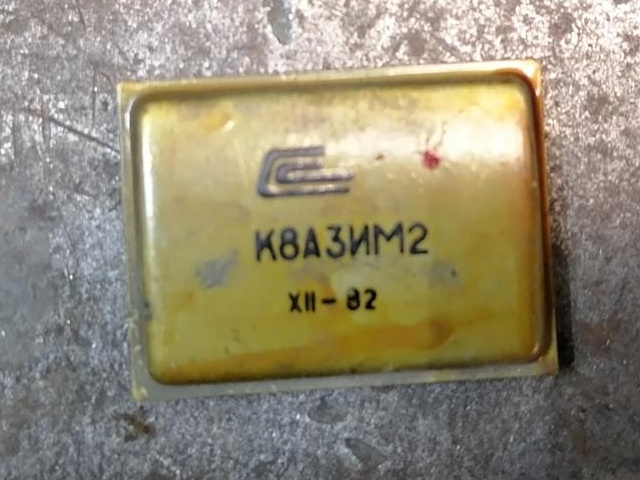

(фото с форума "Портативного
ретрорадио")
Двухканальный сумматор сигналов напряжения.
Предназначен для алгебраического сложения
сигналов постоянного тока в аппаратуре
контроля и регулирования технологических
процессов.
Схема представляет собой два однотипных
канала, каждый из которых состоит из
операционного усилителя К740УД1А с входным
резистивным делителем на восемь входов,
плюс необходимая внешняя обвязка ОУ.
Разработаны они были в 1978 году московским
НИИ Теплоприбор; производитель - чебоксарский ЗЭИМ (АО
"Завод Электроники и Механики").

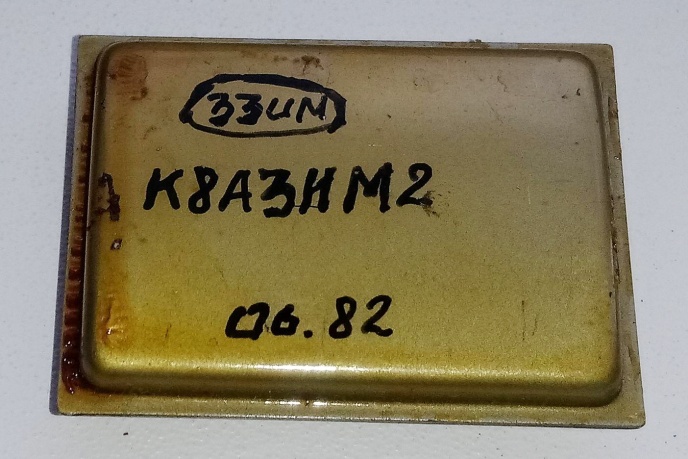

Интересно, что микросборка маркирована от
руки; обычно такое бывает у самых ранних,
предсерийных образцов, хотя по "возрасту"
её к ранним не отнести.
(фото с форума "Портативного
ретрорадио")
Источники:
1. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд.техн.наук И.Д. Голото и канд.техн.наук Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва, 1980.
