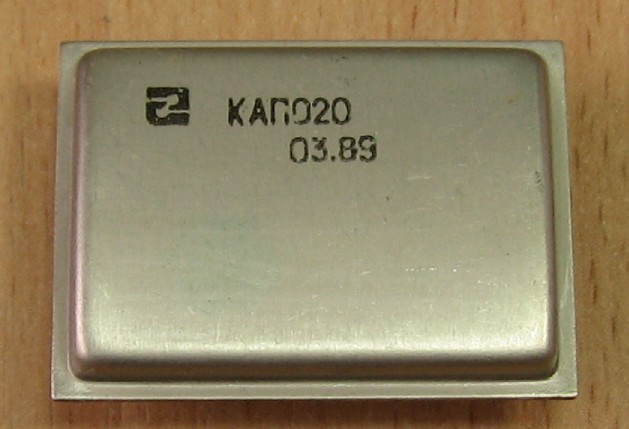

Микросборка КАП020 (ХПЗ.425.000 ТУ) предназначена для выдержки фиксированных уставок времени и применяется в изделии промышленной автоматики совместно с электронным или электромеханическим реле.
Микросборка изготавливается по тонкопленочной технологии, в корпусе К.157.29-1, и относится к IV поколению аппаратуры, по условиям эксплуатации соответствует исполнению УХЛ категории 2.1 по ГОСТ 15150-69.
Производитель здесь интересен - это Ереванский релейный завод. Никогда не слышал, чтобы они занимались выпуском микроэлектроники.
Питание микросборки должно осуществляться от сети постоянного тока с напряжением 27±8 В. Номинальные значения уставок выдержки времени должны быть 0,5; 1; 2; 3; 4; 8; 15; 30; 45; 60; 90; 120; 180; 240; 360 с (с помощью комбинированного соединения внешних выводов).

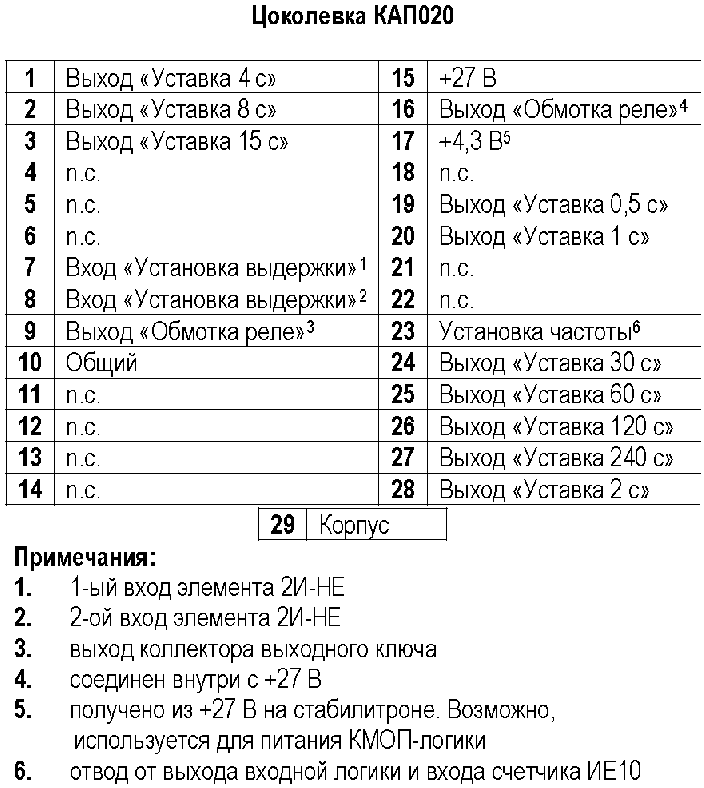

Все выводы «Уставка N с» это выходы счетчиков ИЕ10.
Справочные материалы предоставлены Александром Перебаскиным.
