КБ

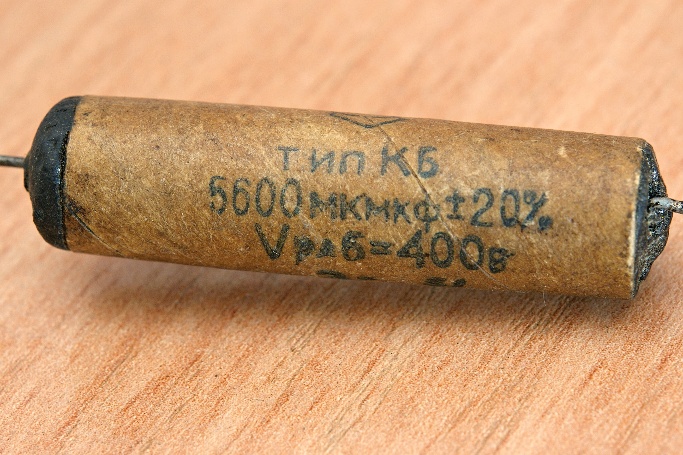

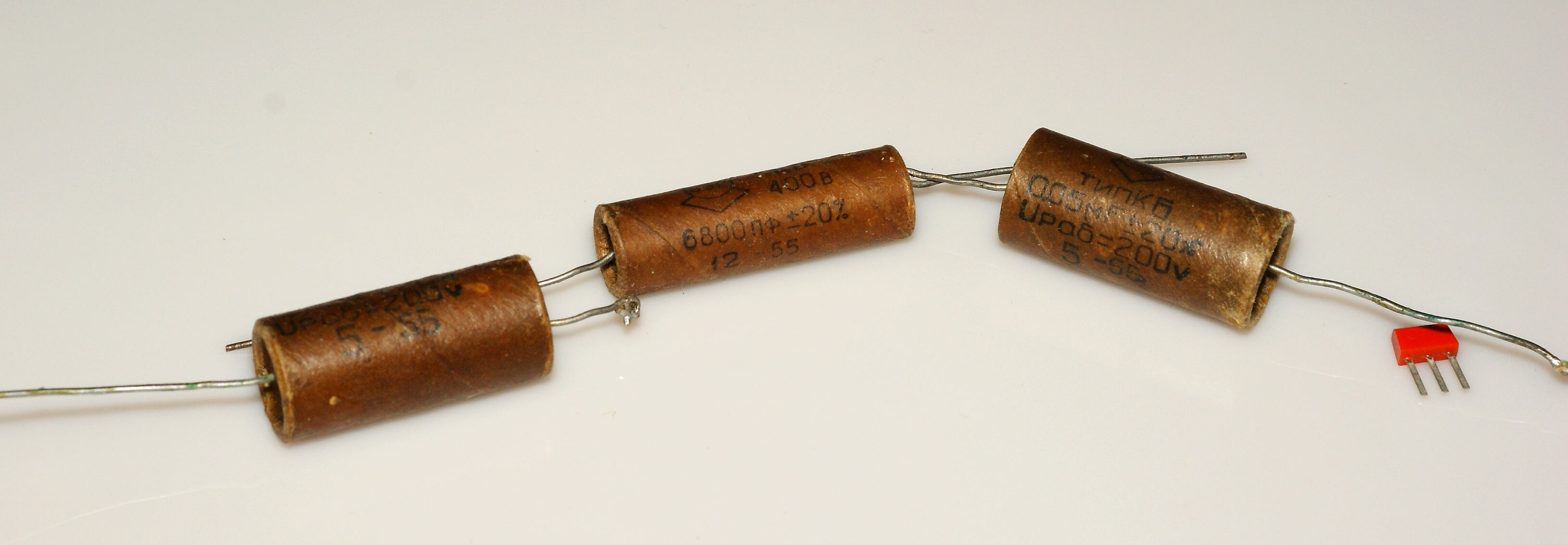

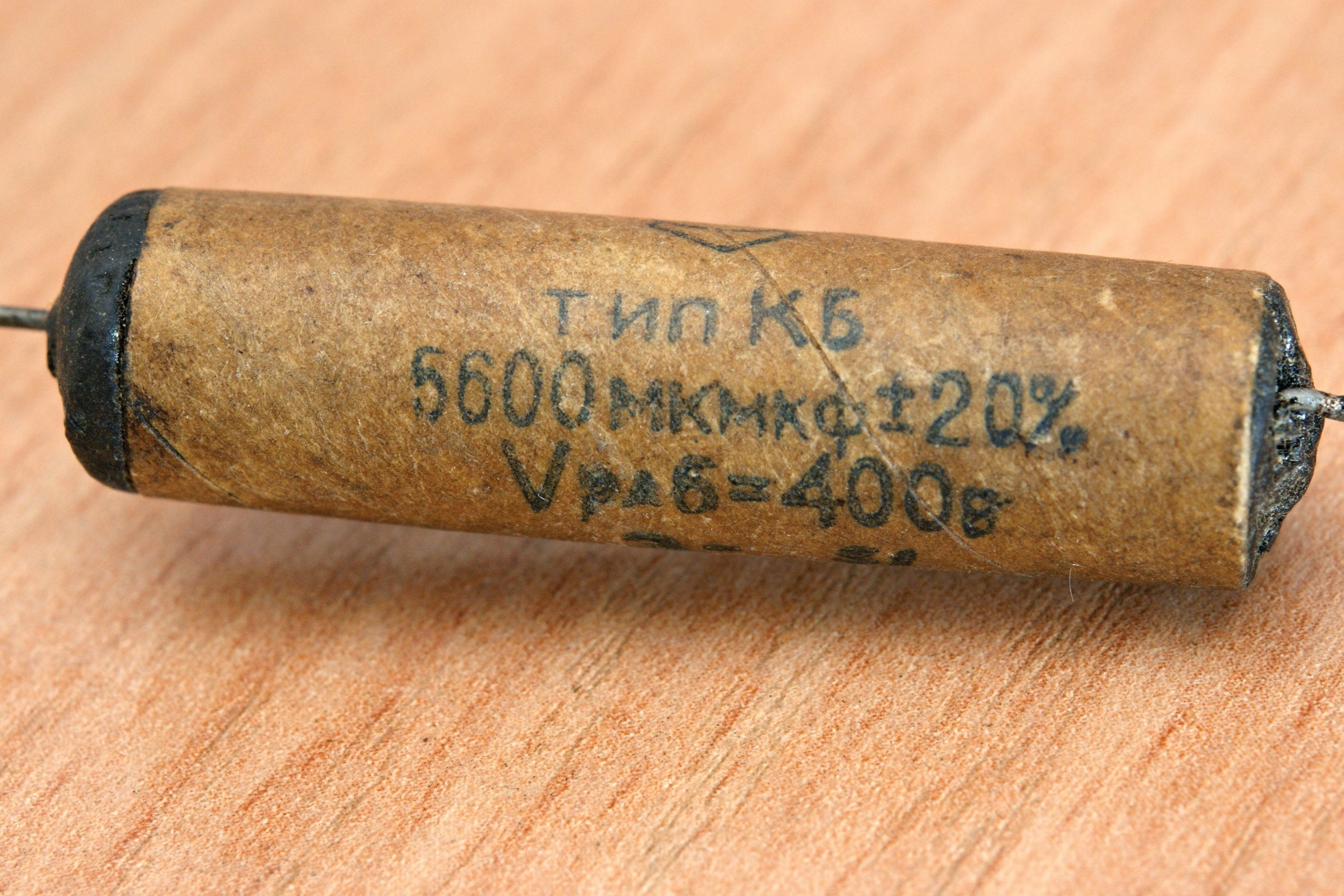

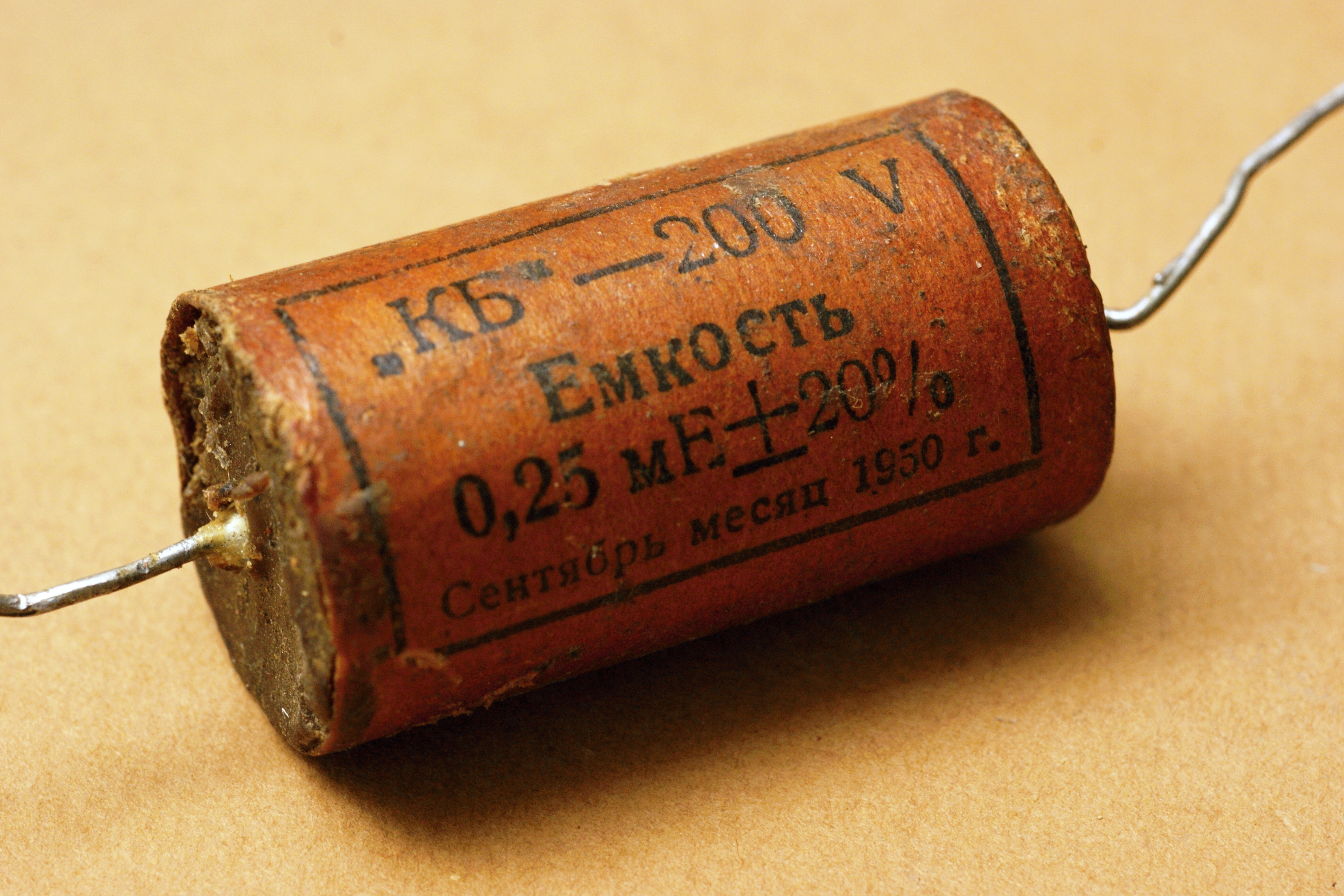

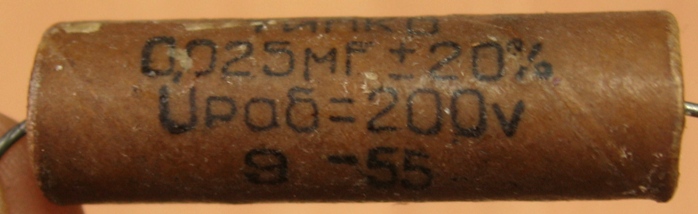

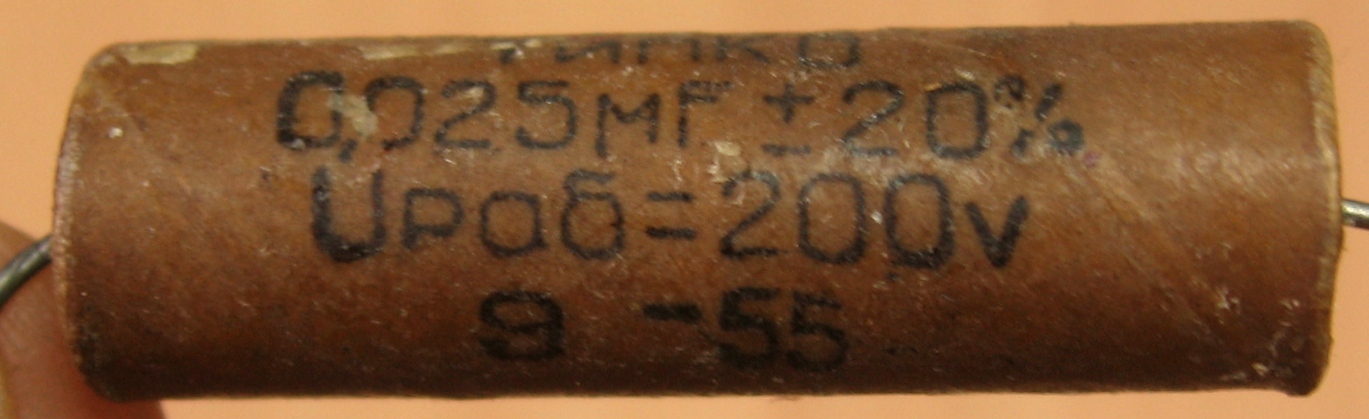

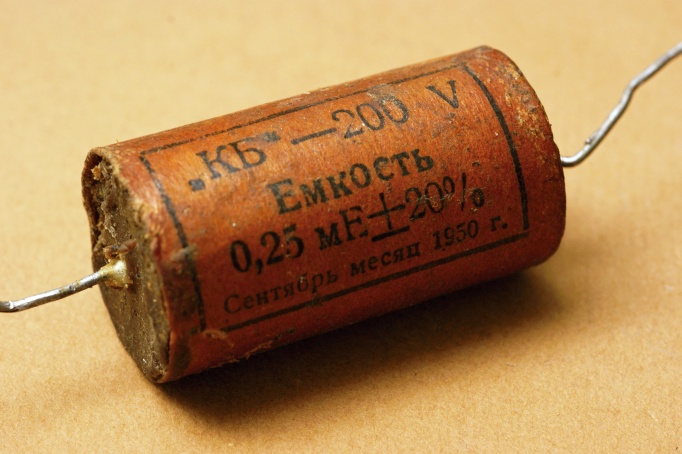

Бумажные конденсаторы, самые старые из тех, что у меня есть. Выпуск начат, как минимум, в 40-е годы - у меня есть образцы 1944 года.

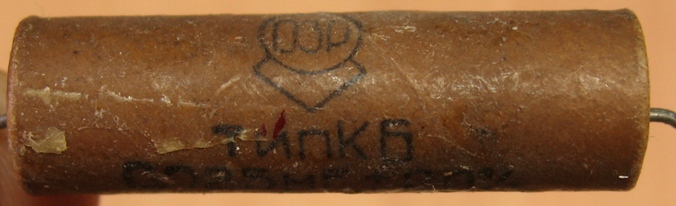

Производитель - у ранних Павлово-Посадский завод № 175 НКЭП (ныне "Экситон"), у поздних выпусков Харьковский завод "Радиодеталь" (в дальнейшем "Элитан") и Одесский завод радиодеталей (позднее ОАО "Эпсилон").

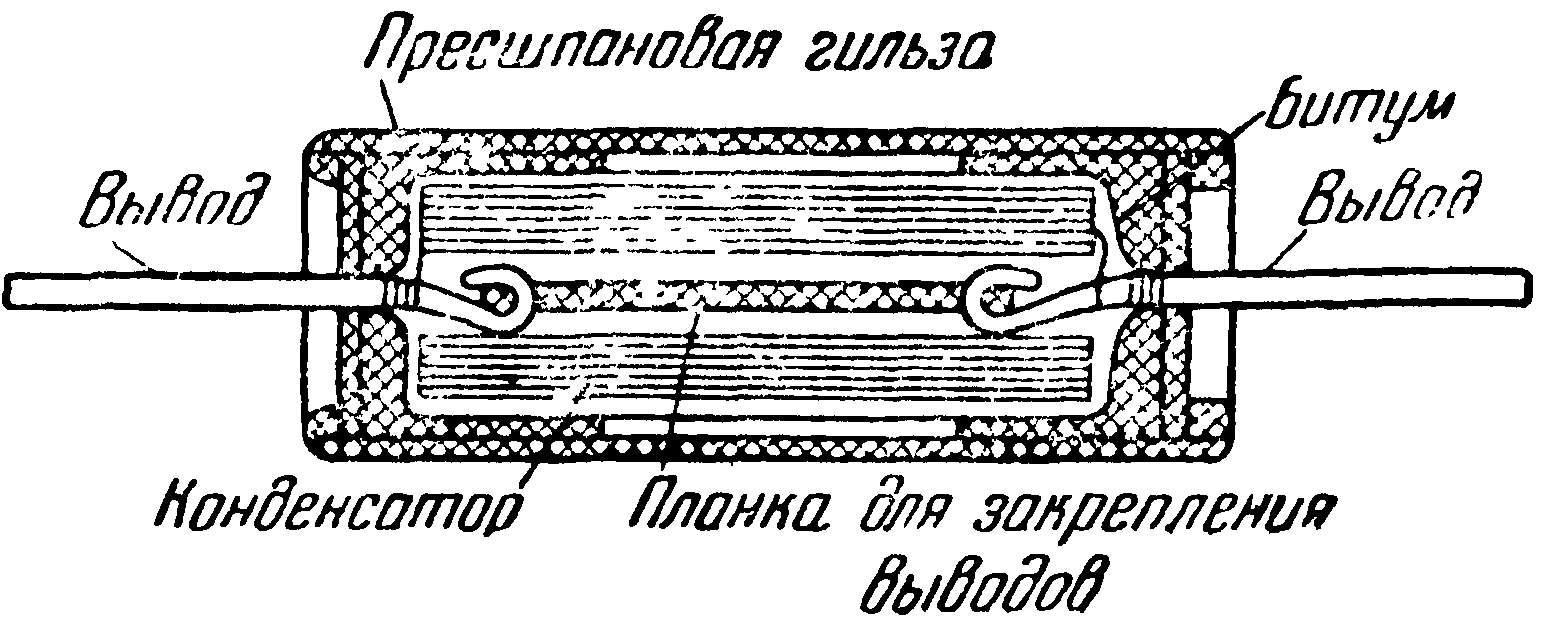

Эти конденсаторы предназначены для работы в цепях, имеющих переменное напряжение низкой частоты и напряжение постоянного тока и рассчитаны на работу в диапазоне температур -40...+60°C. Диэлектриком служит бумага, пропитанная воскообразными изолирующими веществами (битумом), а обкладками - полосы из металлической фольги. Корпус - изоляционная трубка из картона. Выводы облужены горячим способом.

Сумел даже нарыть справочный листок на них...

Из-за негерметичной конструкции были весьма чувствительны к влажности, примерно к 1960 году были сняты с производства. Их дальнейшая модернизация - конденсаторы К40П-3 (по другим данным, К40П-1).

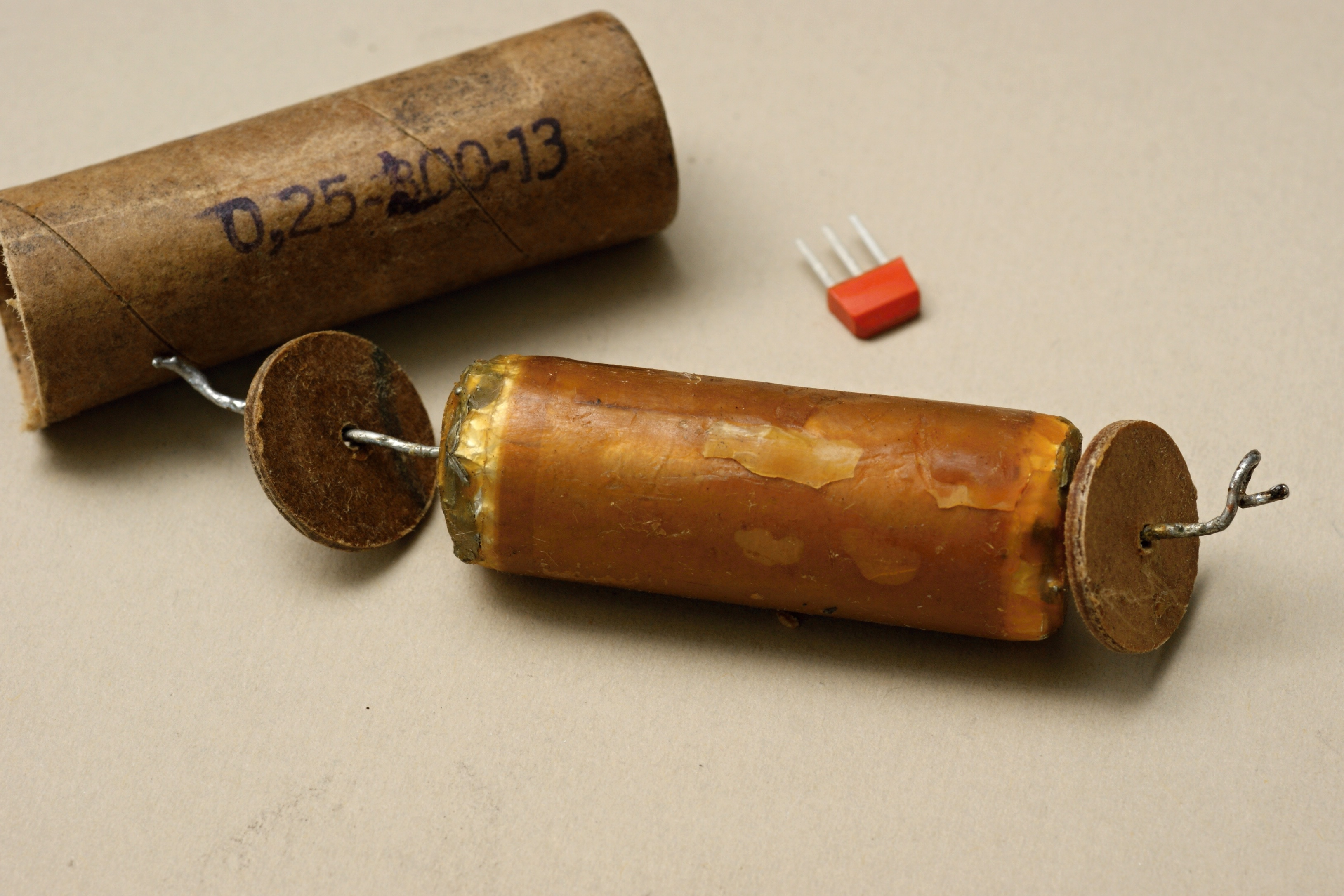

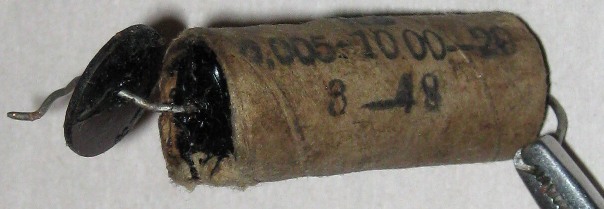

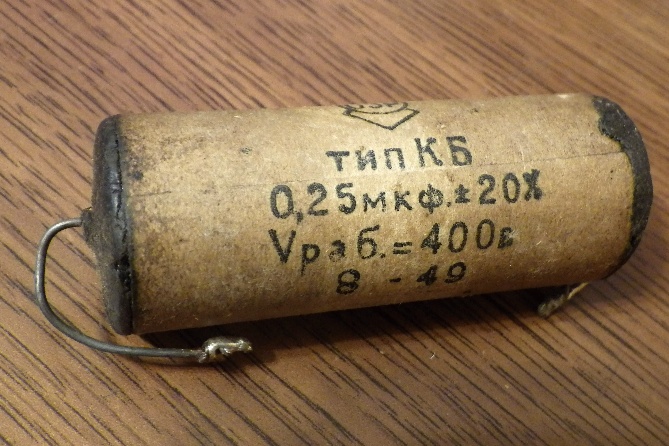

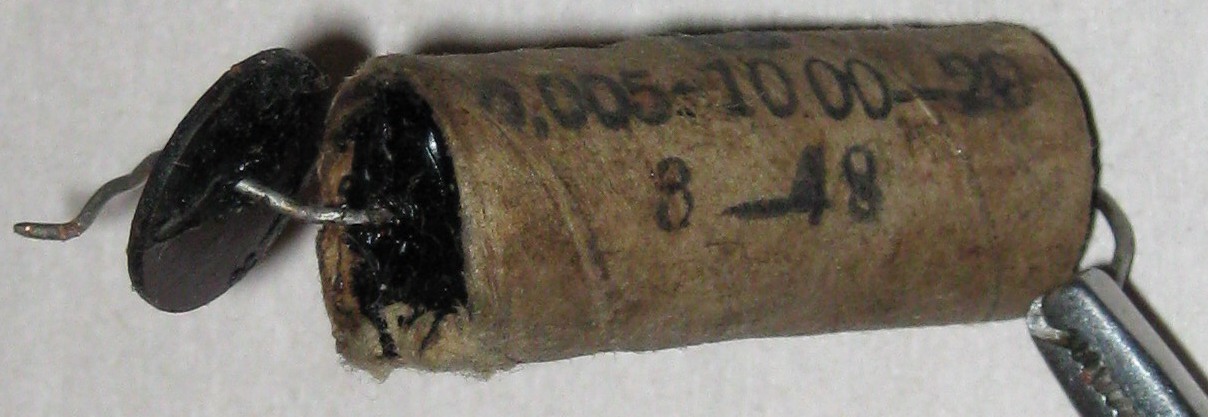

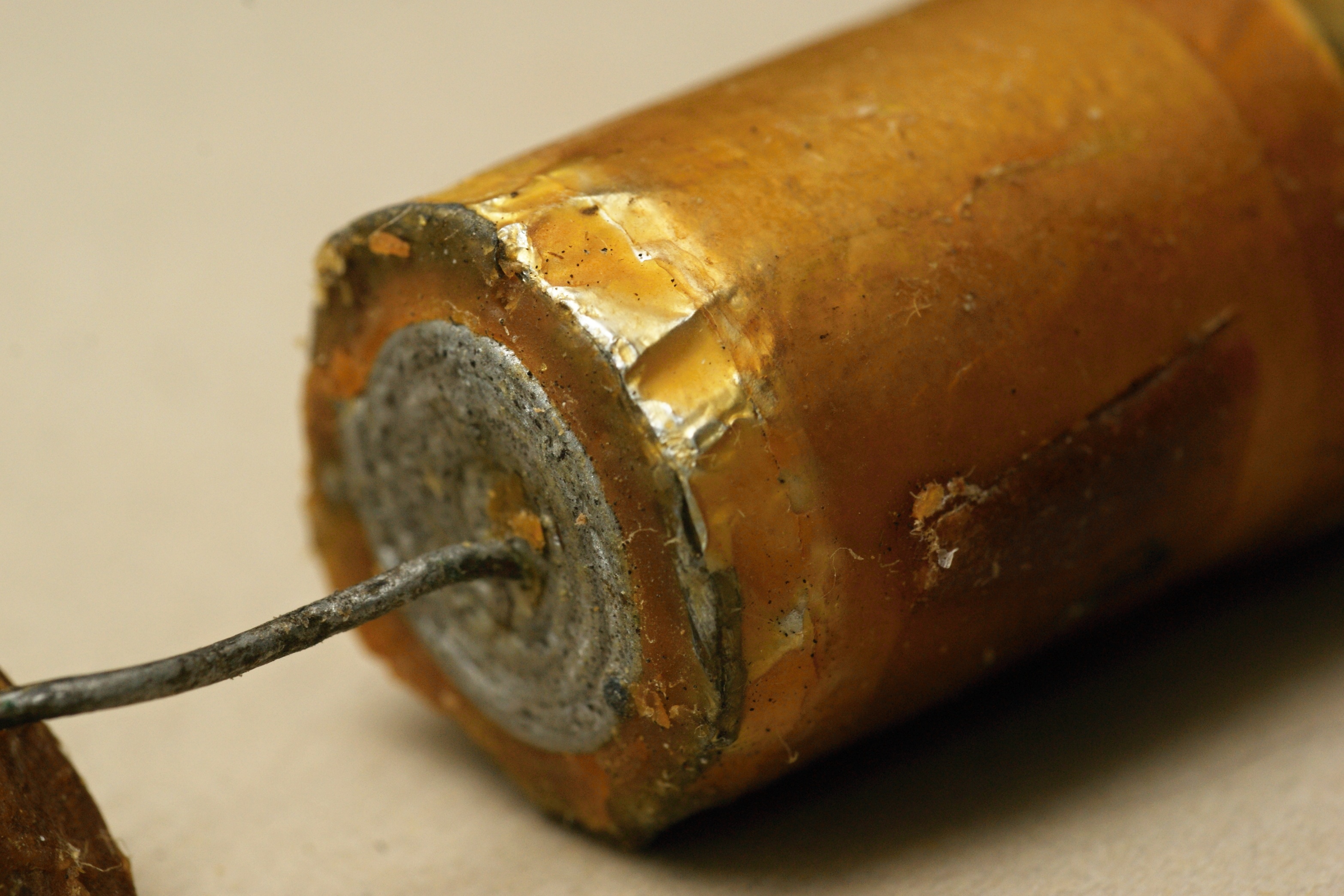

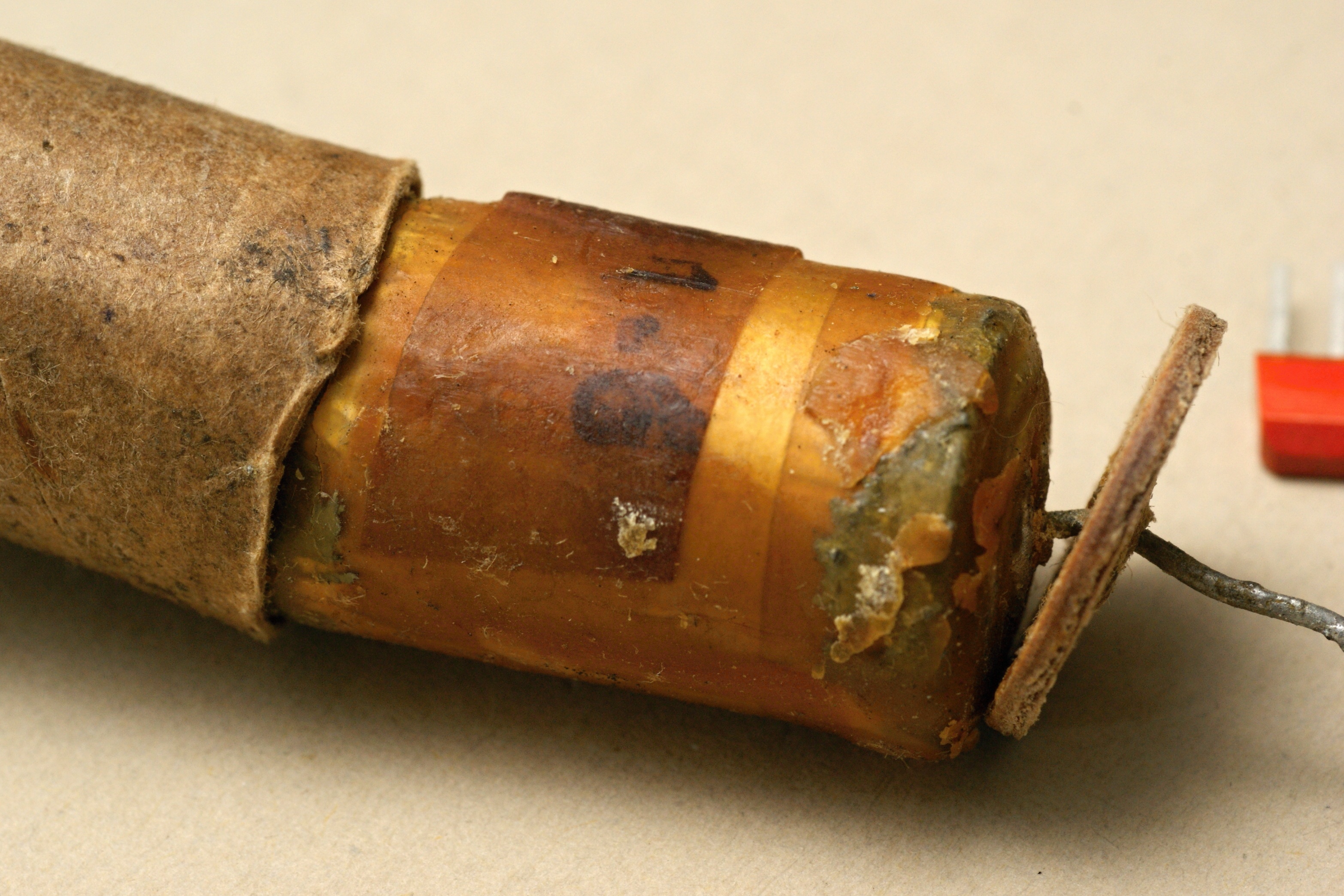

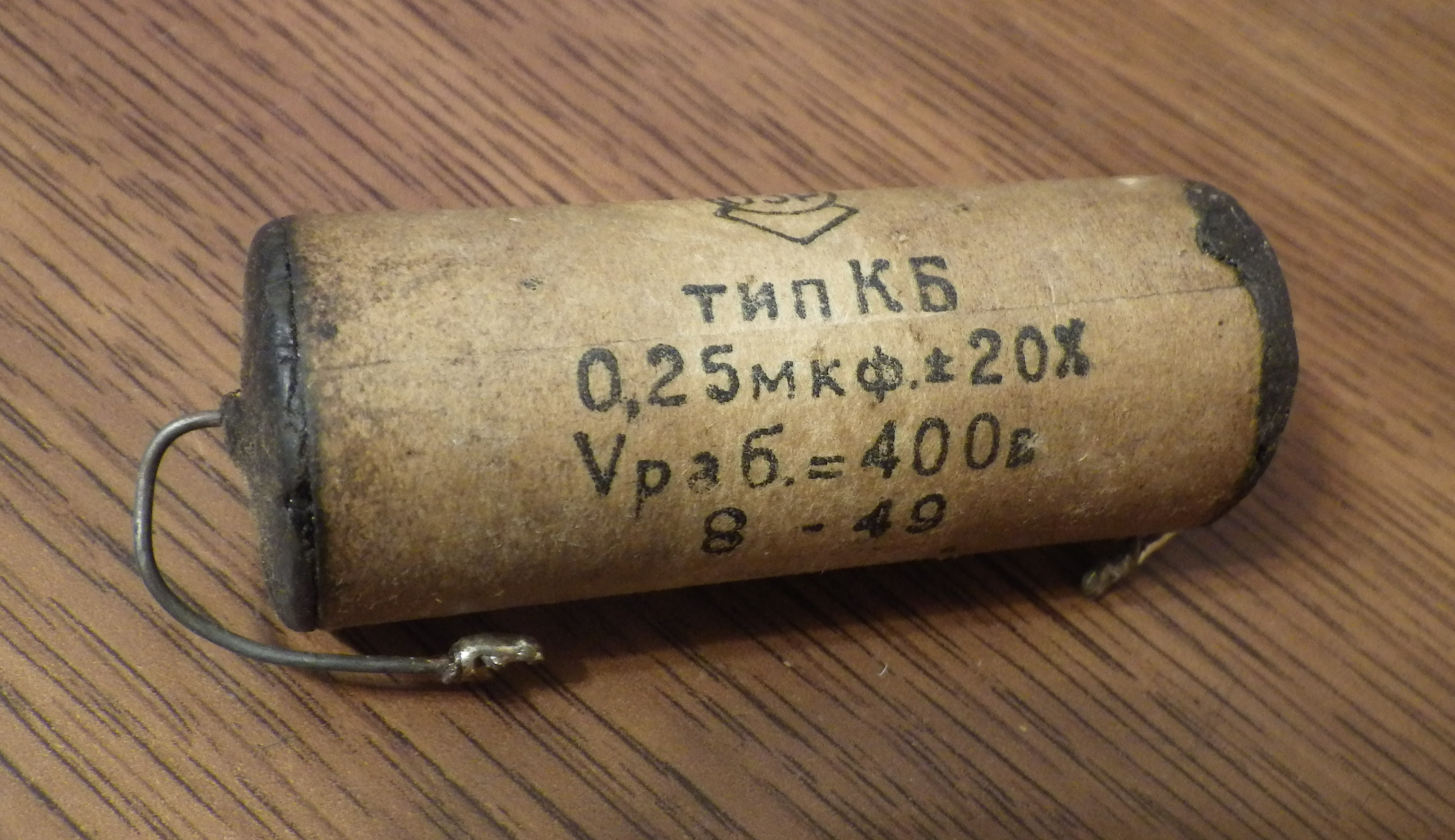

Конструкция этих конденсаторов время от времени менялась. Так, образцы конца 40-х годов устроены немного по-другому, у них гетинаксовые крышки, не завальцованы края корпуса и внутри не воск, а гудрон:


(фото Владимира, г.Пермь)


(фото от Aleksey Katamanov)

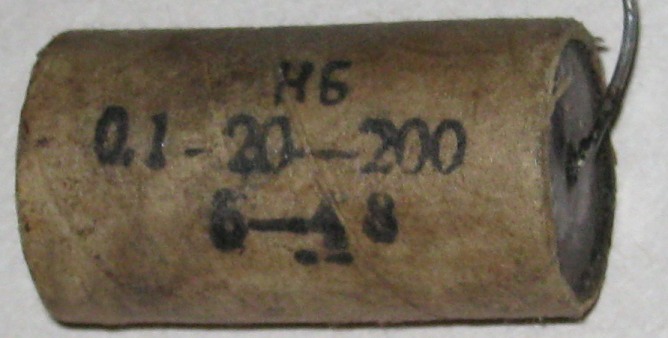

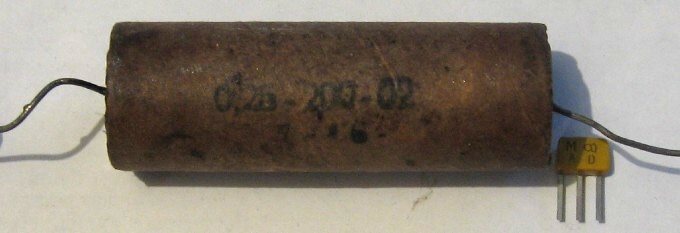

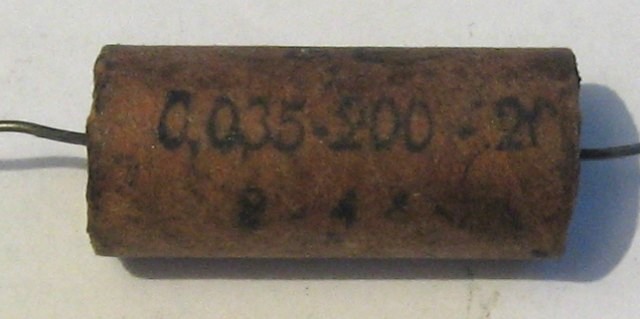

Любопытная линейка образцов из одного времени - 1946-48 гг. - но с сильно различающейся маркировкой. У первого 0,035-200-20, у другого 0,25-200-02, у третьего 0,1-20-200. Первая цифра - понятно, емкость в мкФ; 200, надо полагать, напряжение (В); а вот третья... Должно быть, допуск; получается, его могли маркировать как в процентах, так и в долях целого.


(фото Владимира, г.Пермь)

Недавно, при профилактическом вскрытии радиолы "Восток-57" сфотографировал несколько таких конденсаторов, что называется, "вживую" (хотя и слегка погрызенных мышами :))):


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

Источники:

1. Справочник по радиоаппаратуре для инженеров и техников связи Гражданского Воздушного Флота. Радионавигационное оборудование аэропортов. Редакционно-издательский отдел Аэрофлота. Москва - 1948.
2. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950.
3. Справочная книжка радиолюбителя. Под ред. В.И. Шамшура. - М.-Л.: Госэнергоиздат, 1951 (МРБ 128)
4. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
5. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286).
6. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394).
7. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582)
8. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
9. Ренне В.Т. Электрические конденсаторы. - "Энергия", Ленинградское отделение, 1969.
10. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, 11. В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
12. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977.
13. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
