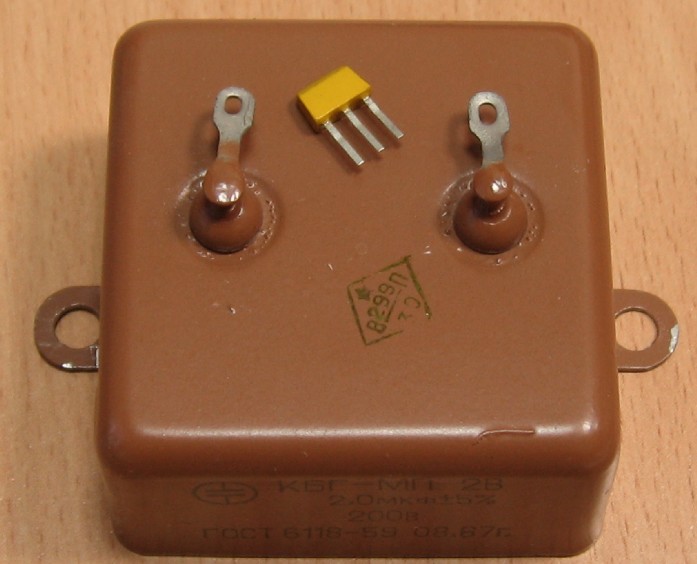

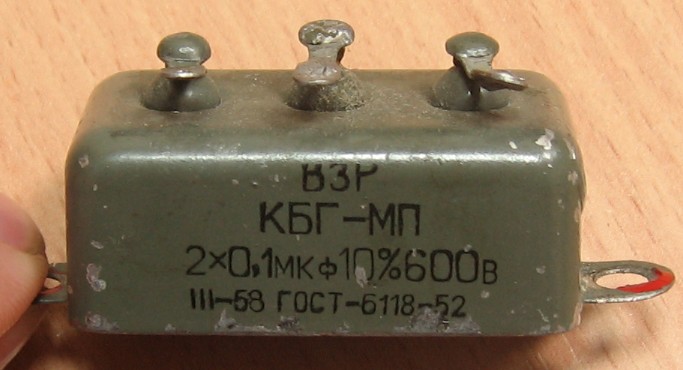

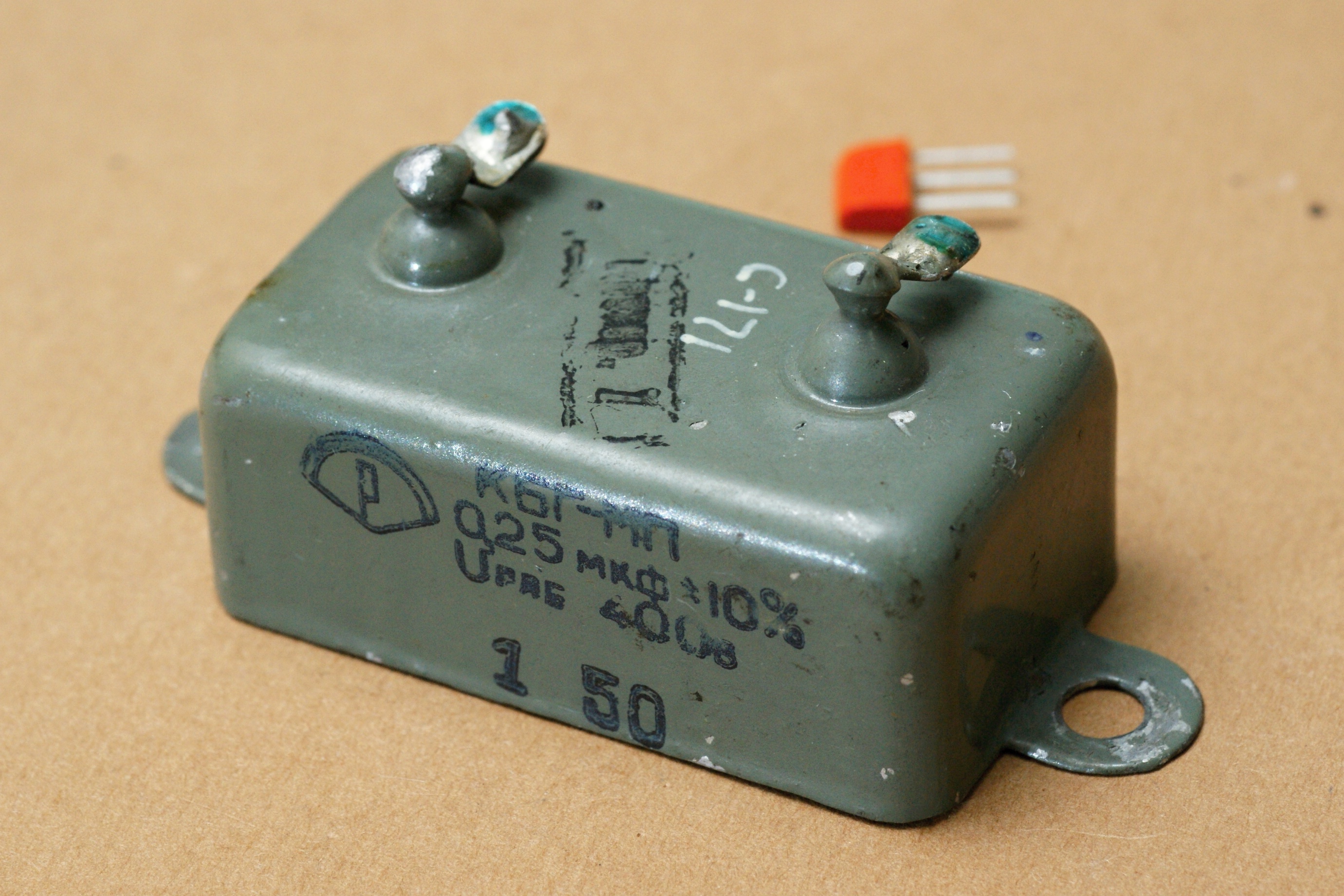

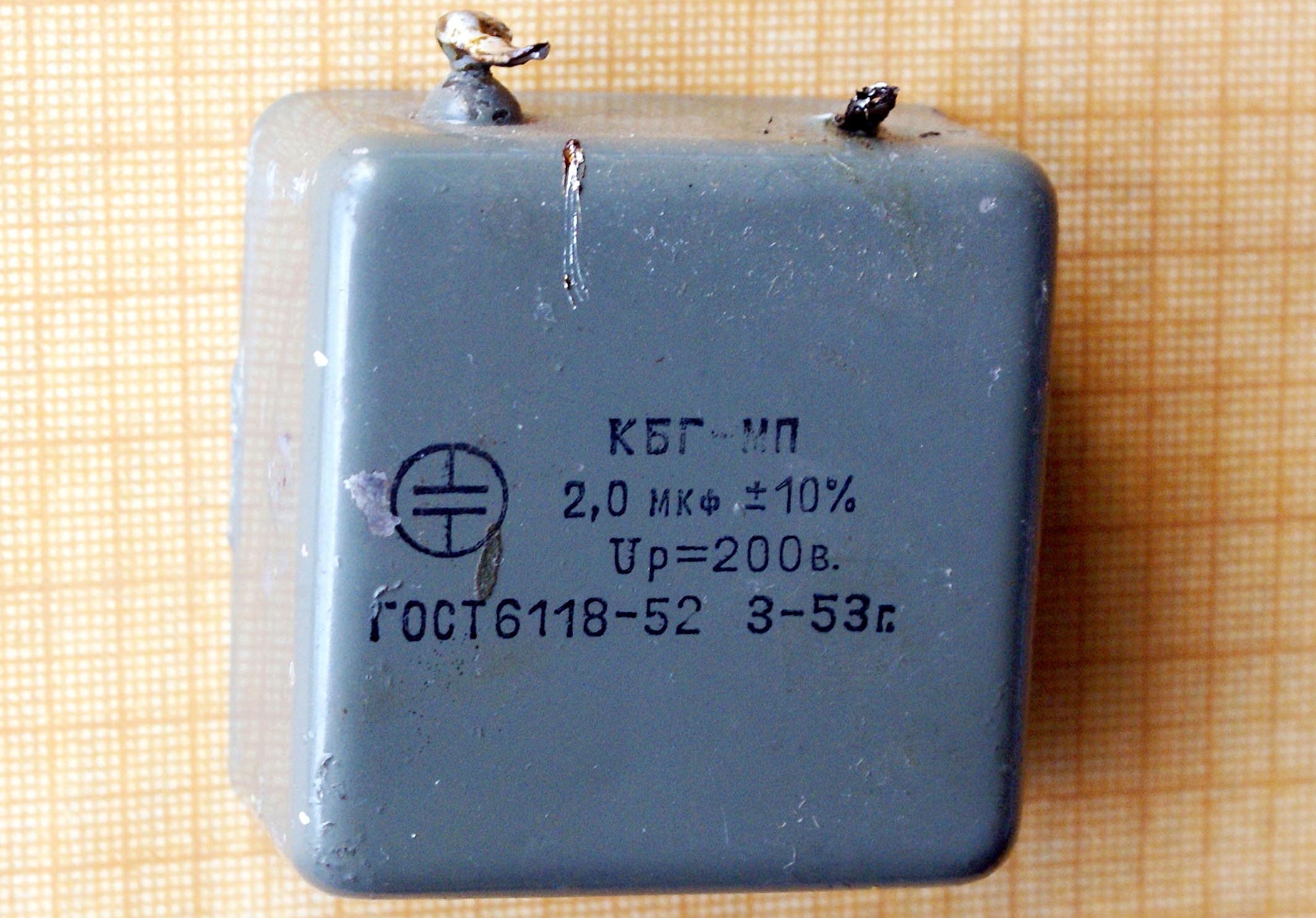

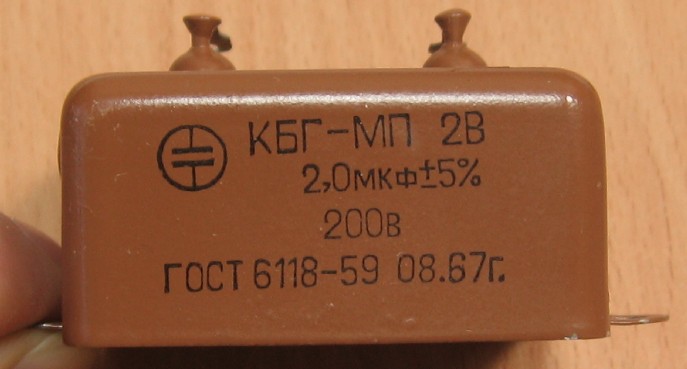

КБГ-МП

   (К)онденсаторы (Б)умажные (Г)ерметизированные в (М)еталлическом (П)лоском корпусе.

   Выпускать их начали сразу после войны (первые ТУ на них - ВТУ № 616-47).

   Как всякий бумажный конденсатор обладает невысокими параметрами.

   Подробности можно посмотреть здесь и здесь, и в ГОСТ 6118-52, ГОСТ 6118-59. А вот еще любопытное - рекламный листок с Всесоюзной Промышленной Выставки 1956 года.

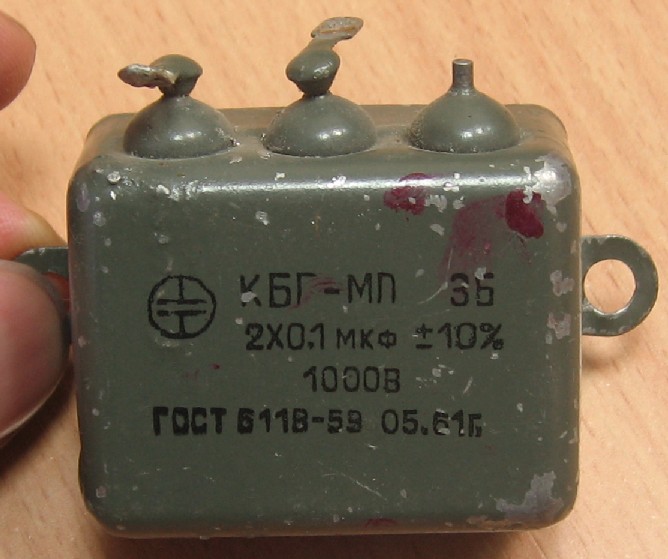

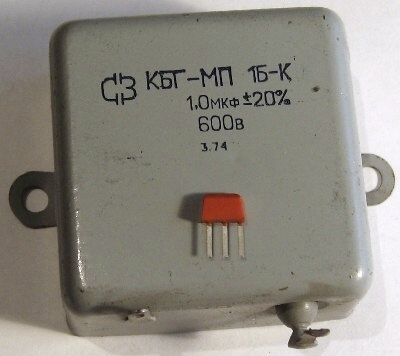

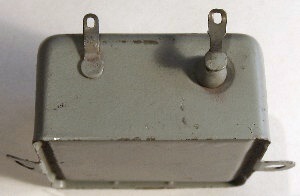

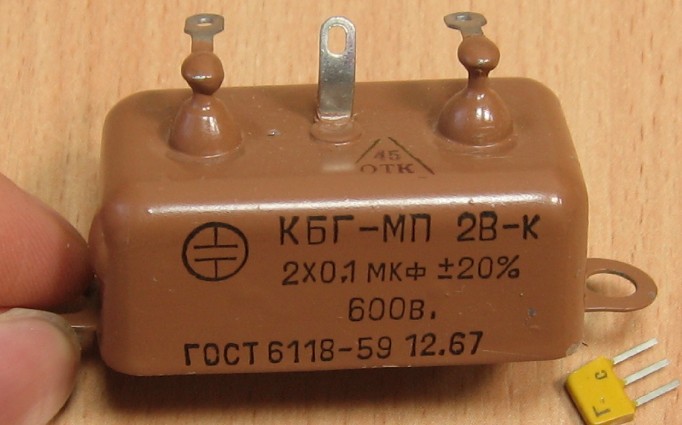

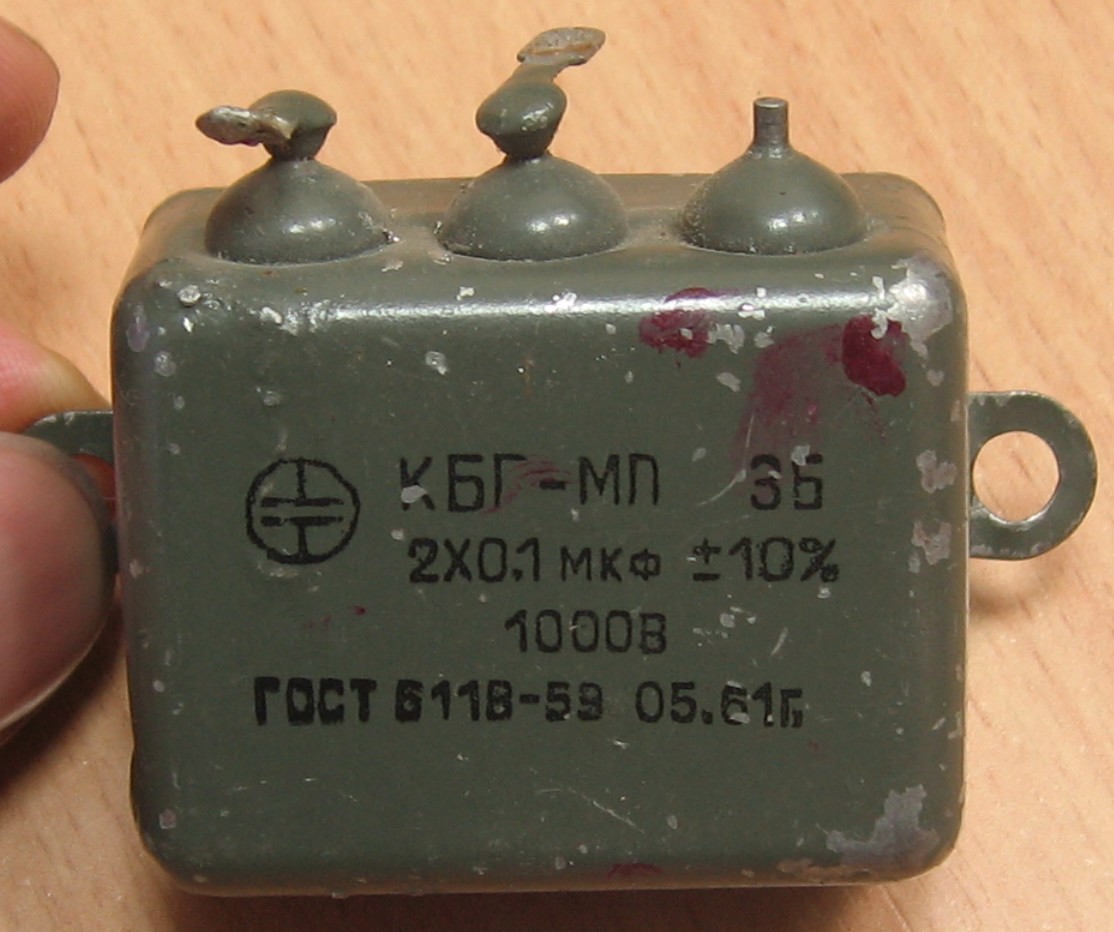

   Полная расшифровка названия включает в себя - (1, 2 или 3) секции; (Б)оковое, (В)ерхнее или (Н)ижнее расположение выводов; все выводы (И)золированы или один из выводов соединен с (К)орпусом.

   Производители - завод "Экситон" (г. Павлов Посад), Харьковский завод "Радиодеталь" (в дальнейшем "Элитан"), Воронежский завод радиодеталей (в дальнейшем Воронежский конденсаторный завод) и Северо-Задонский конденсаторный завод.

   Кстати, в поздних справочниках (80-х годов и далее) остался только вариант с верхним расположением выводов.

Зависимость поправочного коэффициента интенсивности отказов от действия температуры

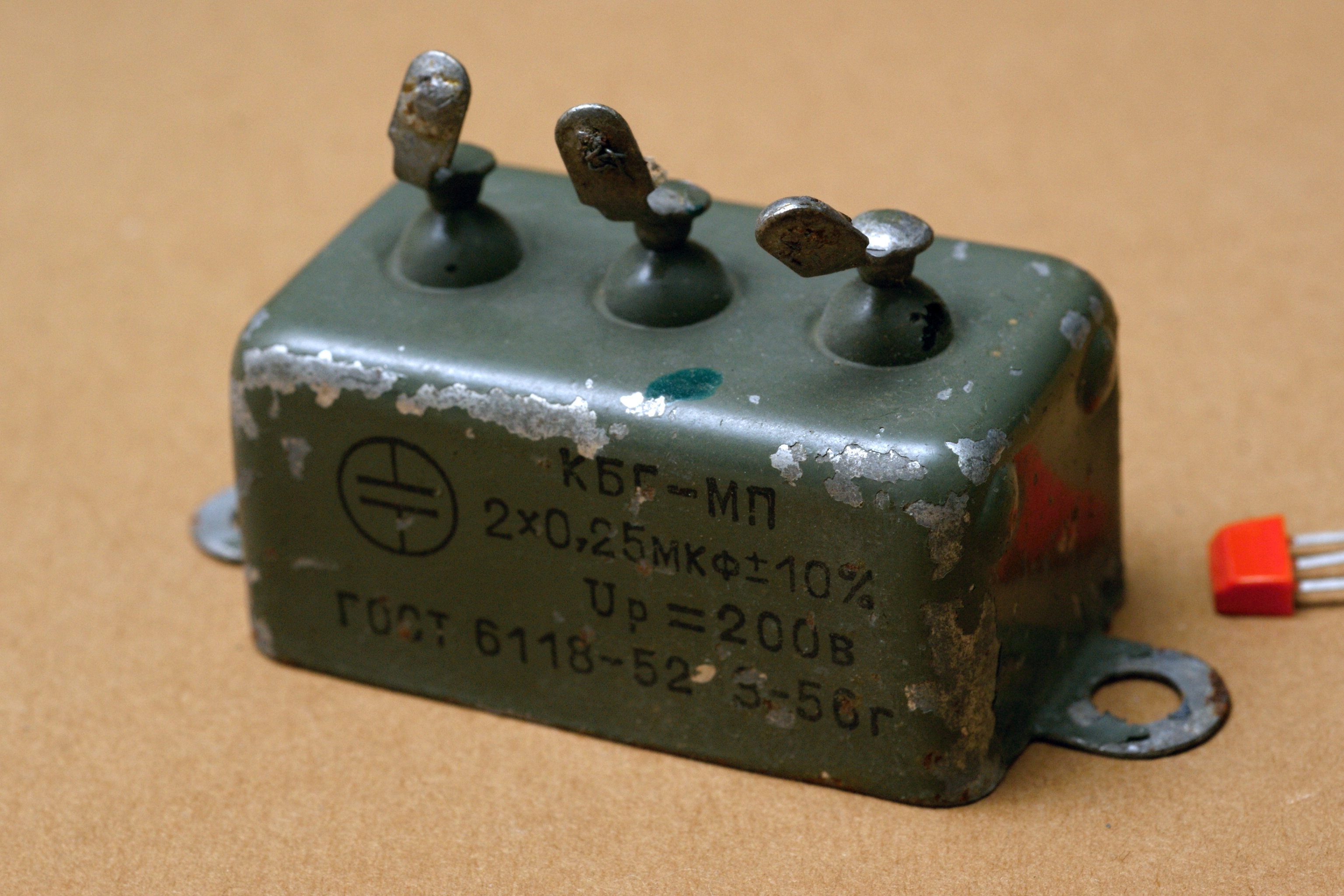

(фото Алексея Абызова)

Источники:

1. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950.
2. Справочная книжка радиолюбителя. Под ред. В.И. Шамшура. - М.-Л.: Госэнергоиздат, 1951 (МРБ 128)
3. А.С.Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953.
4. Волгов В. А. Детали контуров радиоаппаратуры. Госэнергоиздат, М.-Л., 1954.
5. Государственные стандарты. Конденсаторы. Издание официальное. - Москва, 1958.
6. Государственные стандарты. Конденсаторы. Издание официальное. - Стандартгиз, Москва, 1960.
7. Каталог радиодеталей. - Издательство "Прапор", Харьков, 1964.
8. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965.
9. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
10. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967.
11. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
12. Каталог радиодеталей и оборудования. - Издательство "ПРАПОР", Харьков, 1969.
13. Лернер М.М. Выбор конденсаторов для электронных устройств, М., "Энергия", 1970 (Б-ка по радиоэлектронике. Вып. 24).
14. Алексеев Н.Г., Прохоров В.А., Чмутов К.В. Современные электронные приборы и схемы в физико-химическом исследовании, изд. 2-е, переработанное и дополненное. Изд. "Химия", 1971.
15. Конденсаторы. Справочник. Том II. Конденсаторы постоянной емкости. ВНИИ "Электронстандарт", 1973.
16. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
17. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977.
18. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
19. Меркулов В.И. Основы конденсаторостроения: Учебное пособие. - Томск: Изд. ТПУ, 2001.
