(К)онденсатор (Б)умажный (Г)ерметичный в (П)рямоугольном корпусе. Не удивлюсь, если это вообще первый отечественный тип высоковольтных бумажных конденсаторов - самые ранние ТУ на них относятся к 1947 году. Выпускались они при этом долго, но, похоже, в небольших количествах; как писали про них, "имеют ограниченную область применения"
КБГ-П выпускали на ряд ёмкостей от 0,01 до 10 мкФ, с максимальными напряжениями от 2 до 30 кВ. Справочные данные на них из отраслевого каталога, и ГОСТ 5629-51.
Это низкочастотные конденсаторы, так при частоте 100 Гц амплитуда переменной составляющей должна составлять не более 15% от номинальной, а на 10 кГц - не более 2%. Работа в импульсном режиме допустима с частотой импульсов не более 3000 Гц.

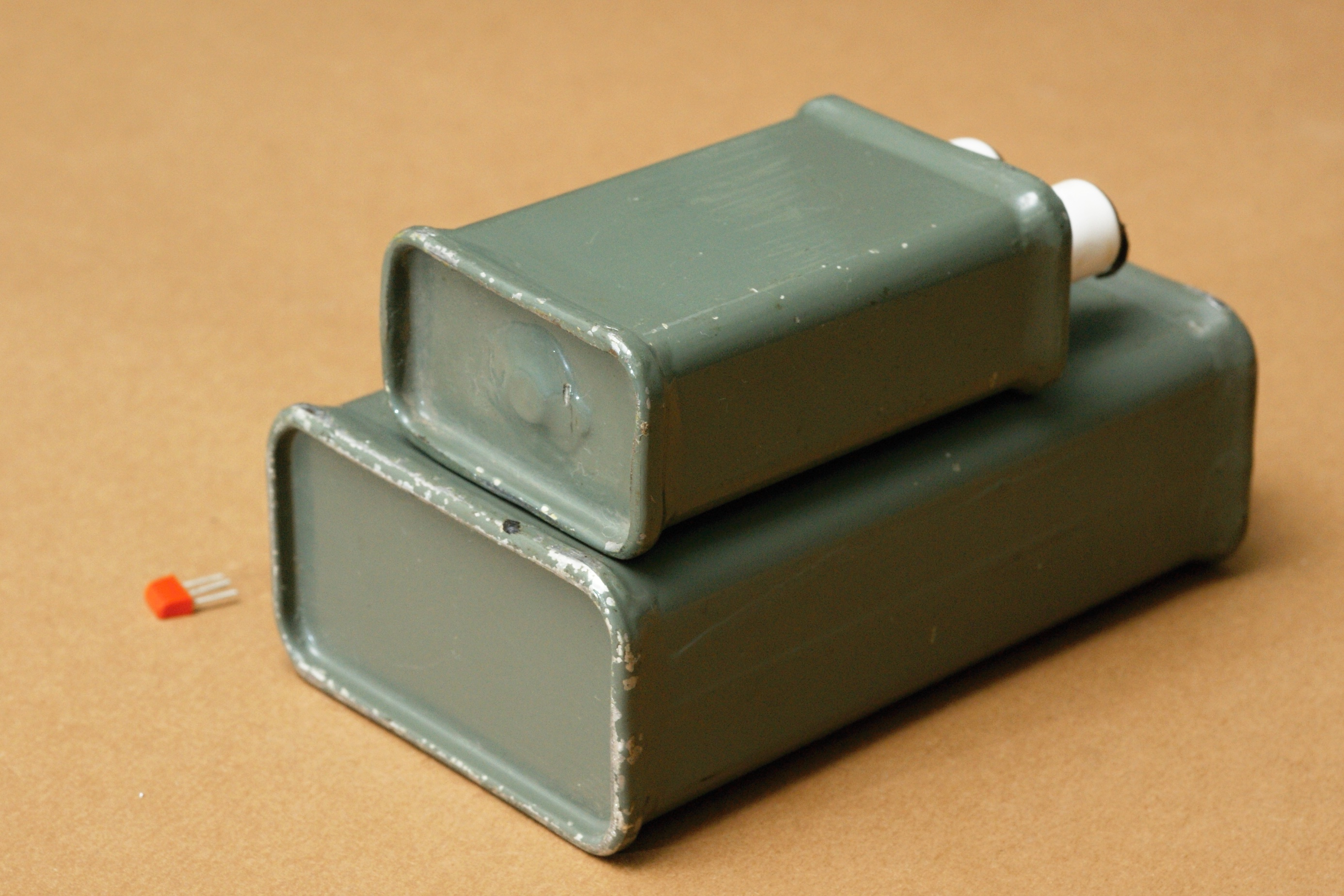

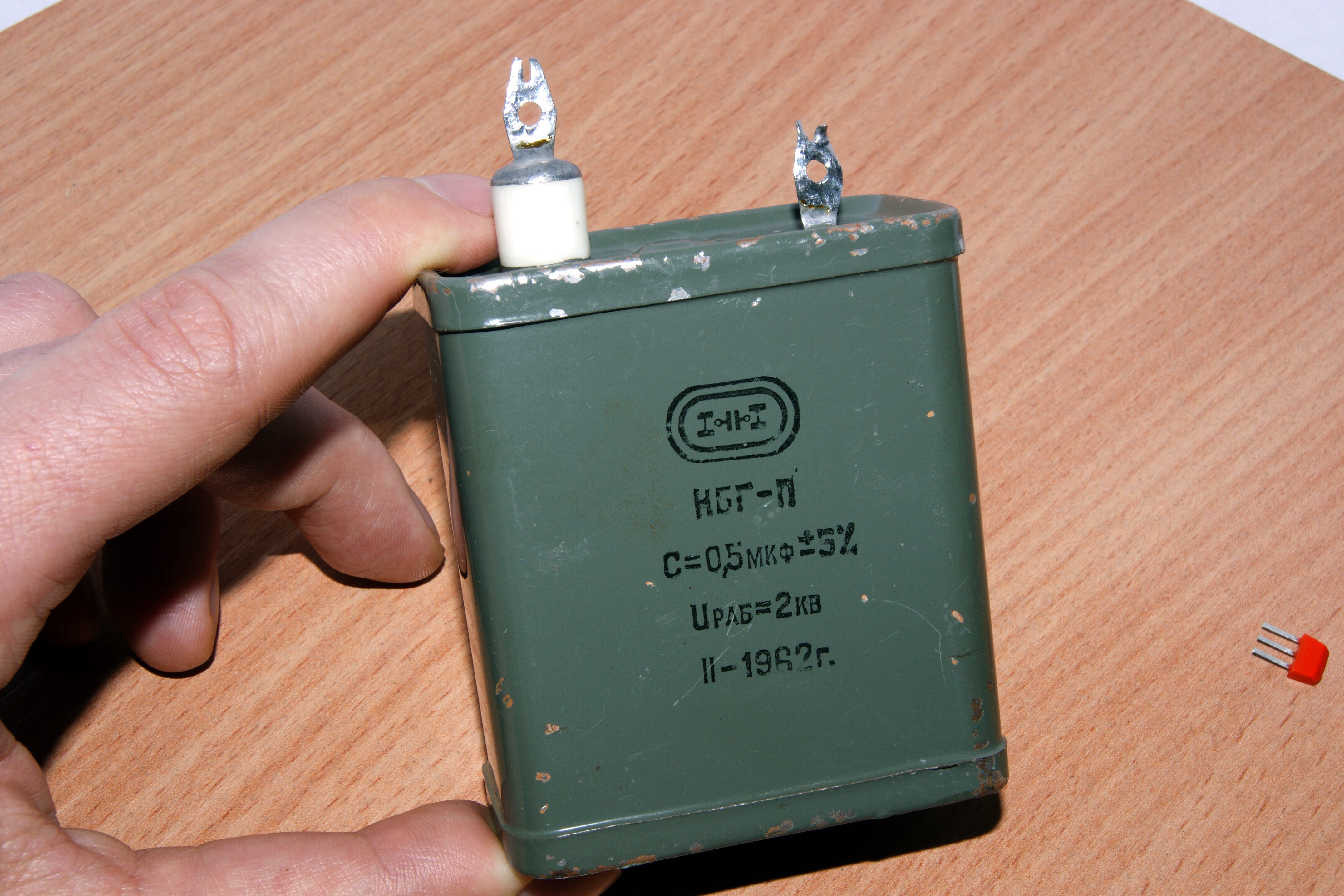

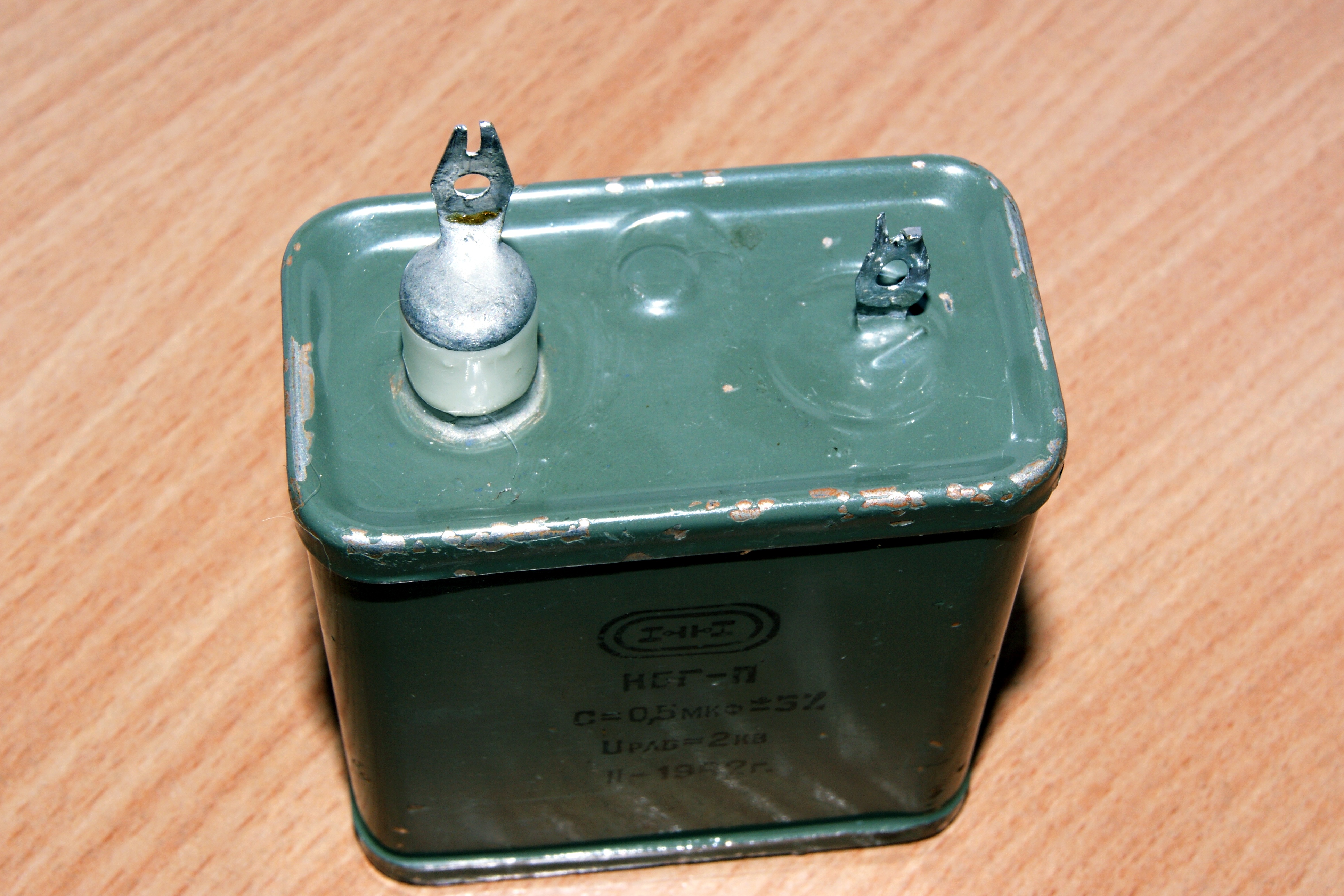

Конструктивно КБГ-П были весьма разнообразны. Одних только типоразмеров корпуса насчитывается 46 штук. Были варианты с одним выводом, соединенным с корпусом, и полностью изолированные, с разными типами изоляторов, и т.д., и т.п.
Ещё можно отметить, что выпускались они на температурный диапазон -60 ... +70°С. Однако в ранних справочниках встречаются упоминания и о конденсаторах группы Н (т.н. Нормальной теплостойкости) с диапазоном -40...+60°С, в корпусах уменьшенного габарита. Но надо полагать, от таких быстро отказались.

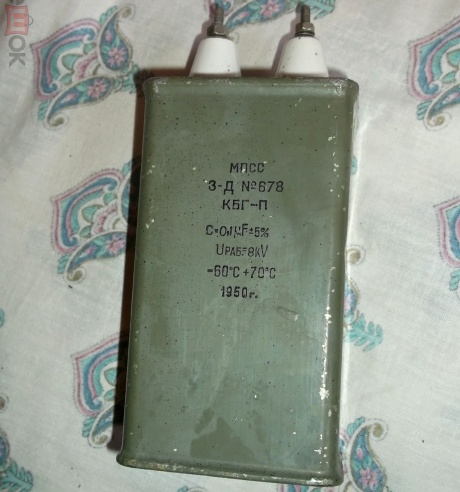

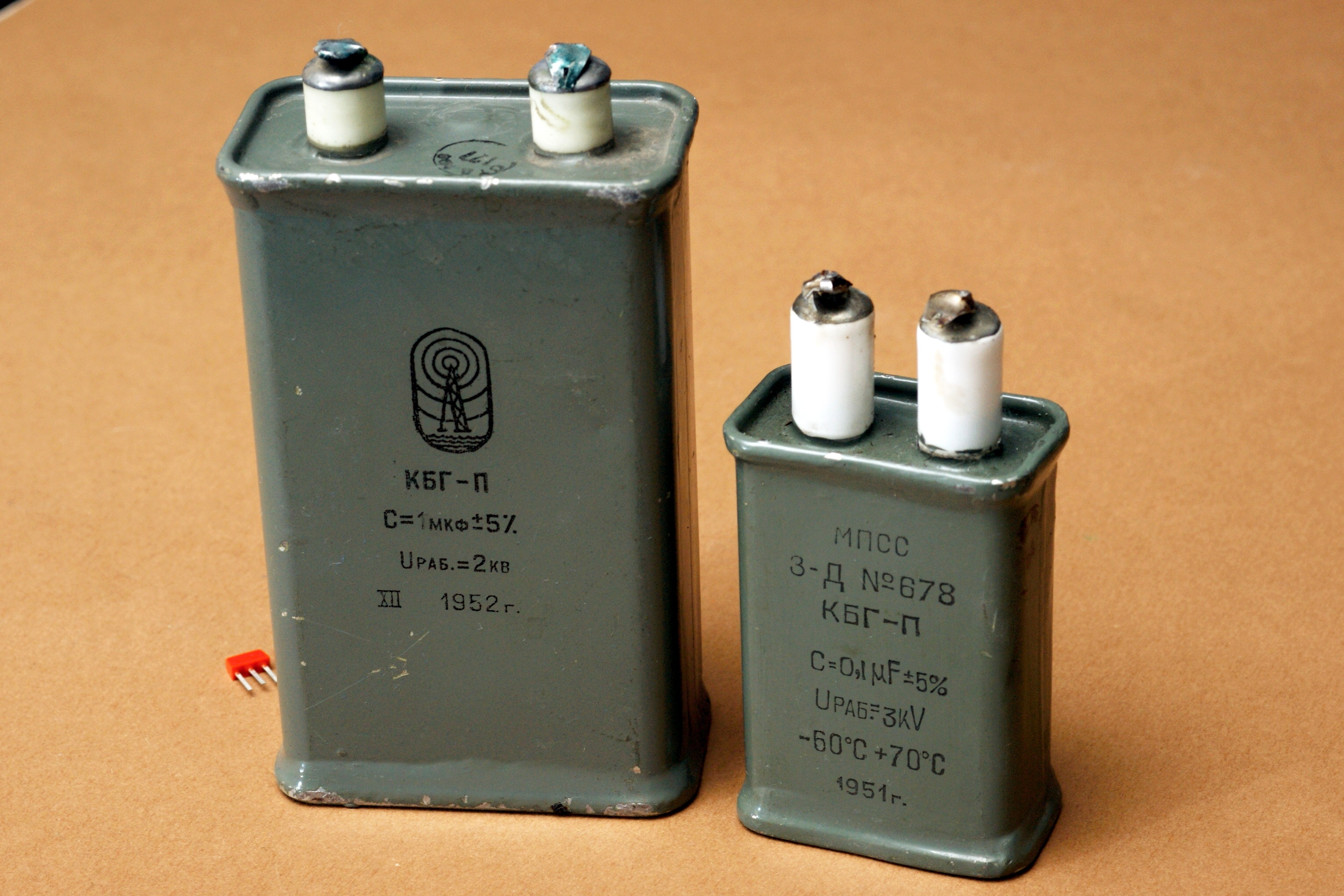

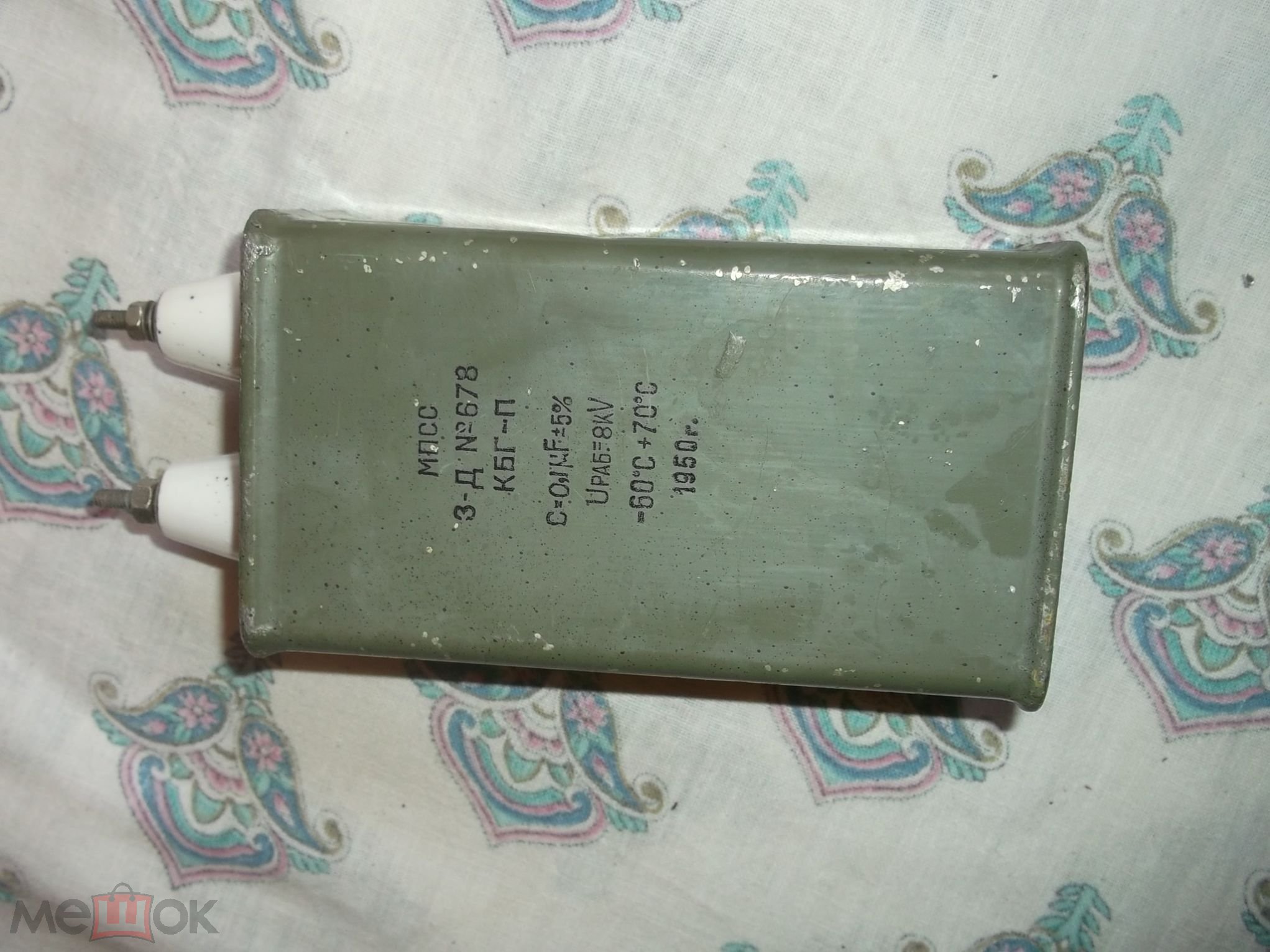

История их пока не вполне ясна. Кто разработчик? Пока самые ранние экземпляры - от завода № 678 МПСС. Это опытный завод при НИИ-33, который потом стал заводом "Прибой". Так что возможно КБГ-П были разработаны в этом самом НИИ; ныне это Российский институт мощного радиостроения. Но достоверно пока неизвестно.

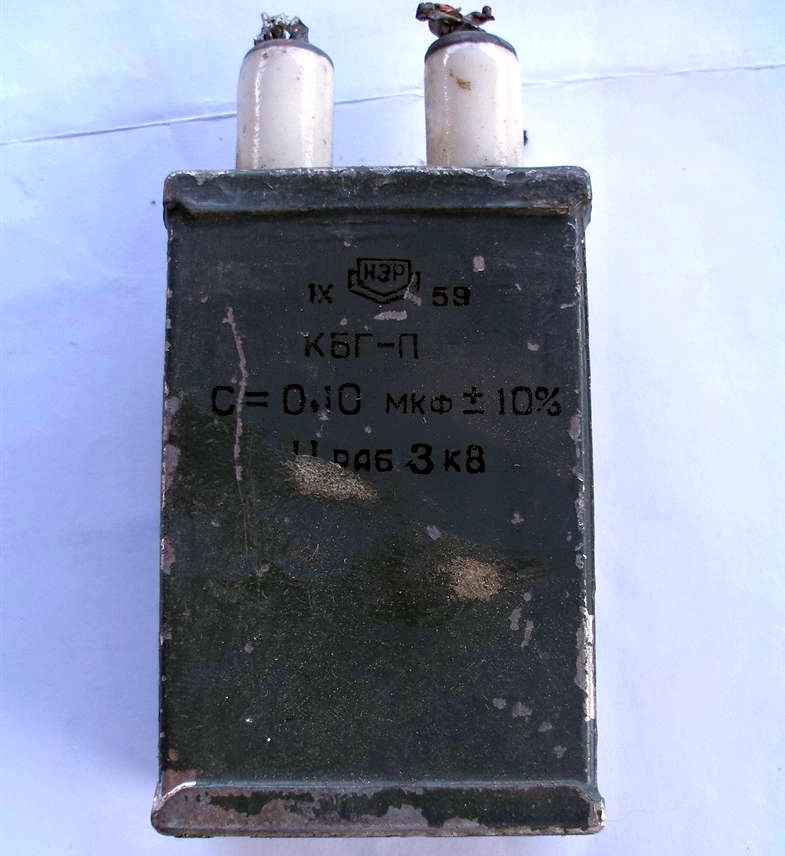

В дальнейшем в их производстве приняли участие Новосибирский завод радиодеталей (ныне НЗР "Оксид"), ленинградский завод №988 ГКРЭ (ныне это завод "Мезон") и Новгородский завод конденсаторов (ныне ОАО "Заряд").
Для замены этих конденсаторов в дальнейшем были разработаны К41-1, с повышенной до +100°С теплостойкостью.

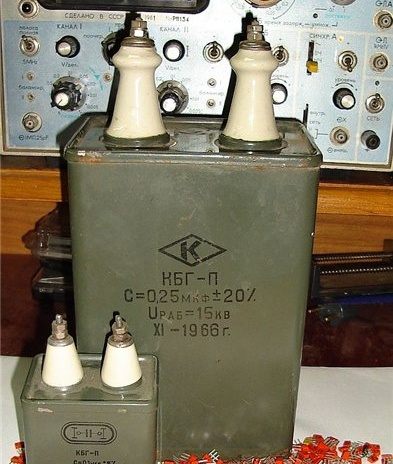

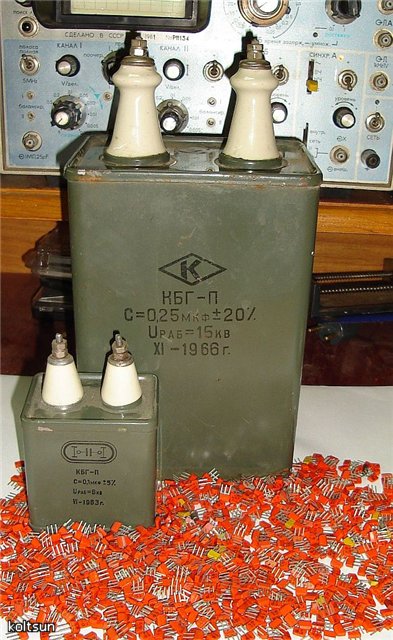

(фото с форума Flyback.org.ru)
|
|

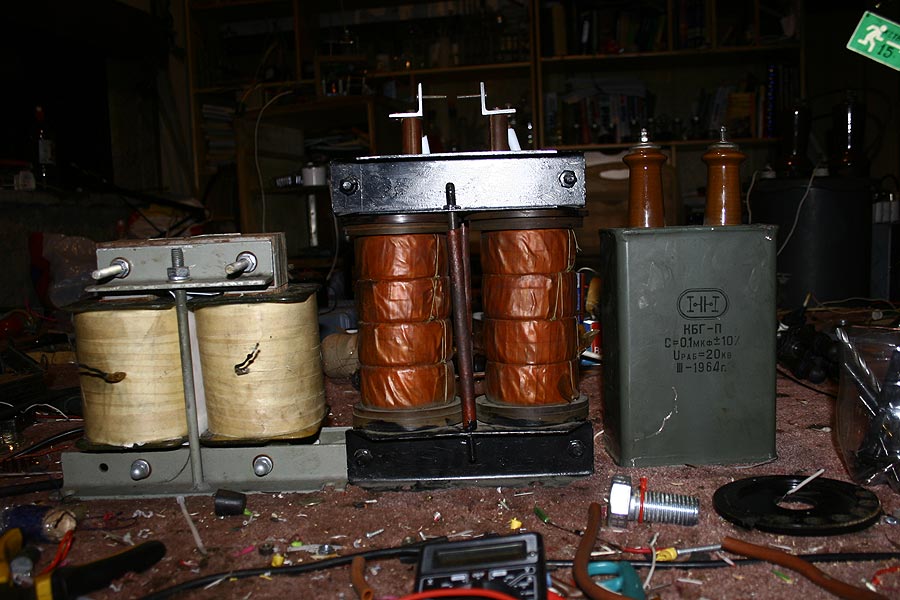

(фото с форума "Портативное
ретрорадио")

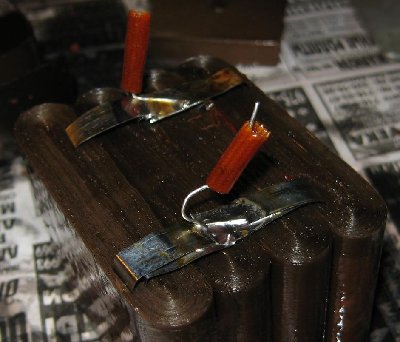

(фото с форума Flyback.org.ru)
Источники:
1. В. Н. Логинов. Справочник по радиодеталям. М.-Л., Госэнергоиздат, 1949. (Массовая радиобиблиотека. Вып. 41)
2. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950
3. Государственные стандарты. Конденсаторы. Издание официальное. - Москва, 1958.
4. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959
5. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
6. Конденсаторы. Справочник. Том II. ВНИИ "Электронстандарт", 1973.
7. Конденсаторы: Справочник/И.И. Четвертков, М.Н. Дьяконов, В.И. Присняков и др.: Под ред. И.И. Четверткова, М.Н. Дьяконова. - М.: Радио и связь, 1993.
8. Меркулов В.И. Основы конденсаторостроения: Учебное пособие. - Томск: Изд. ТПУ,
2001.
