КБМ-101

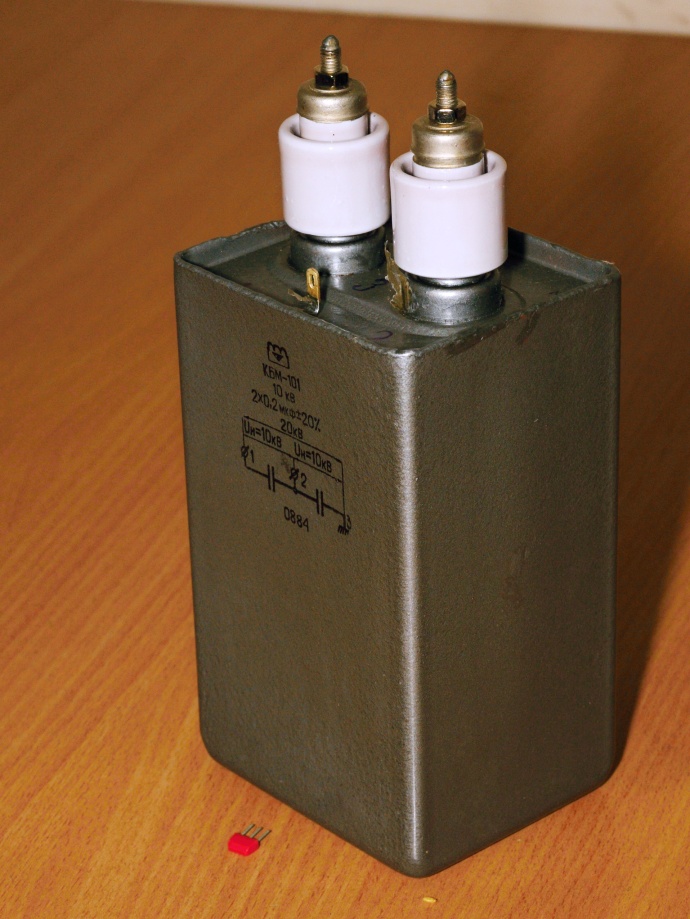

конденсатор КБМ-101

(К)онденсаторы (Б)умаго(М)асляные, "конструкция 101"; пока это самый последний номер из КБМ.

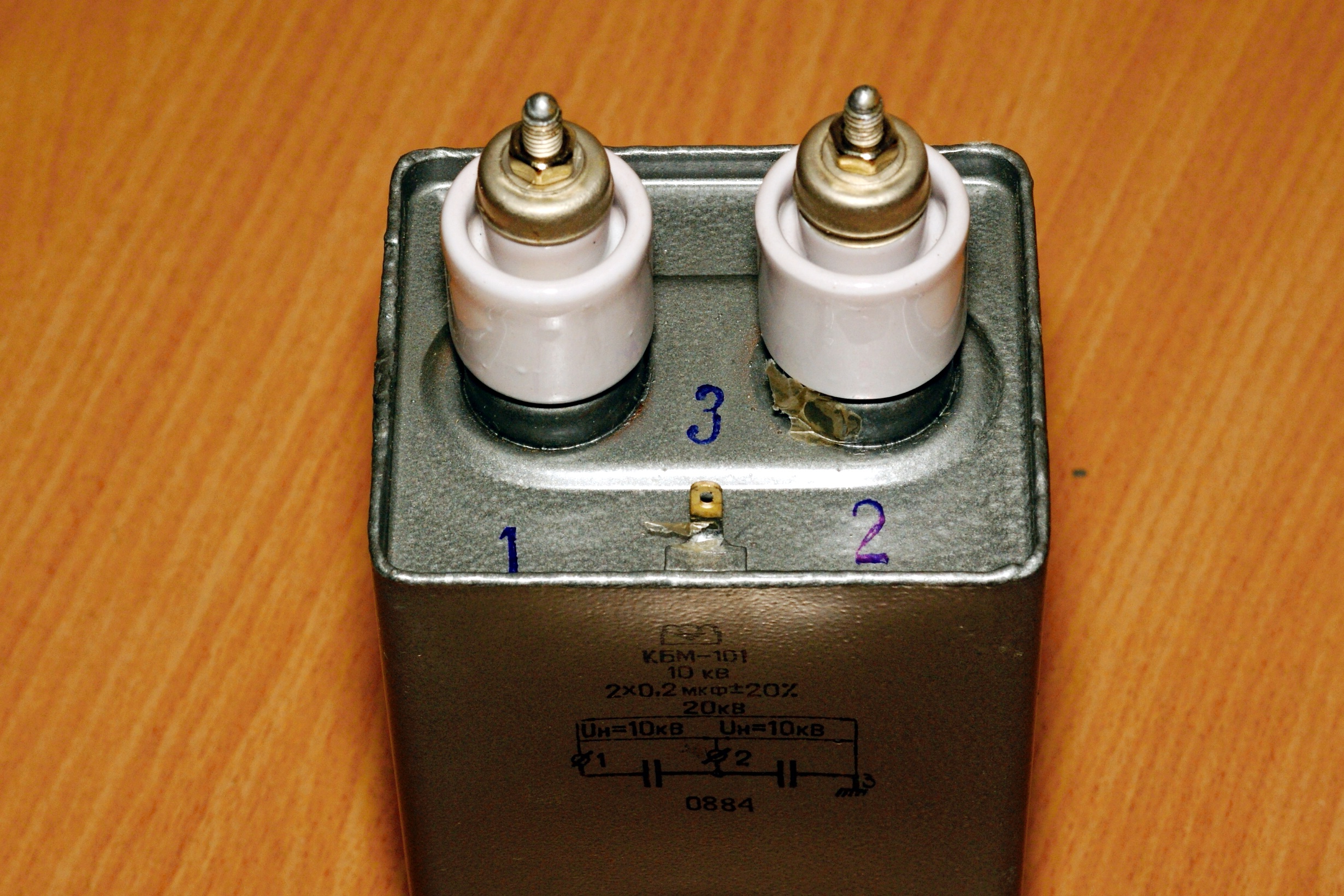

Это высоковольтная (10 кВ) сборка из двух секций по 0,2 мкФ, со средней точкой. Что интересно, обычно подобные конденсаторы импульсные, но для КБМ-101 основной режим работы - на постоянном токе, в схемах выпрямителей с удвоением напряжения.

В остальном они вполне обычны. Справочный лист на них.

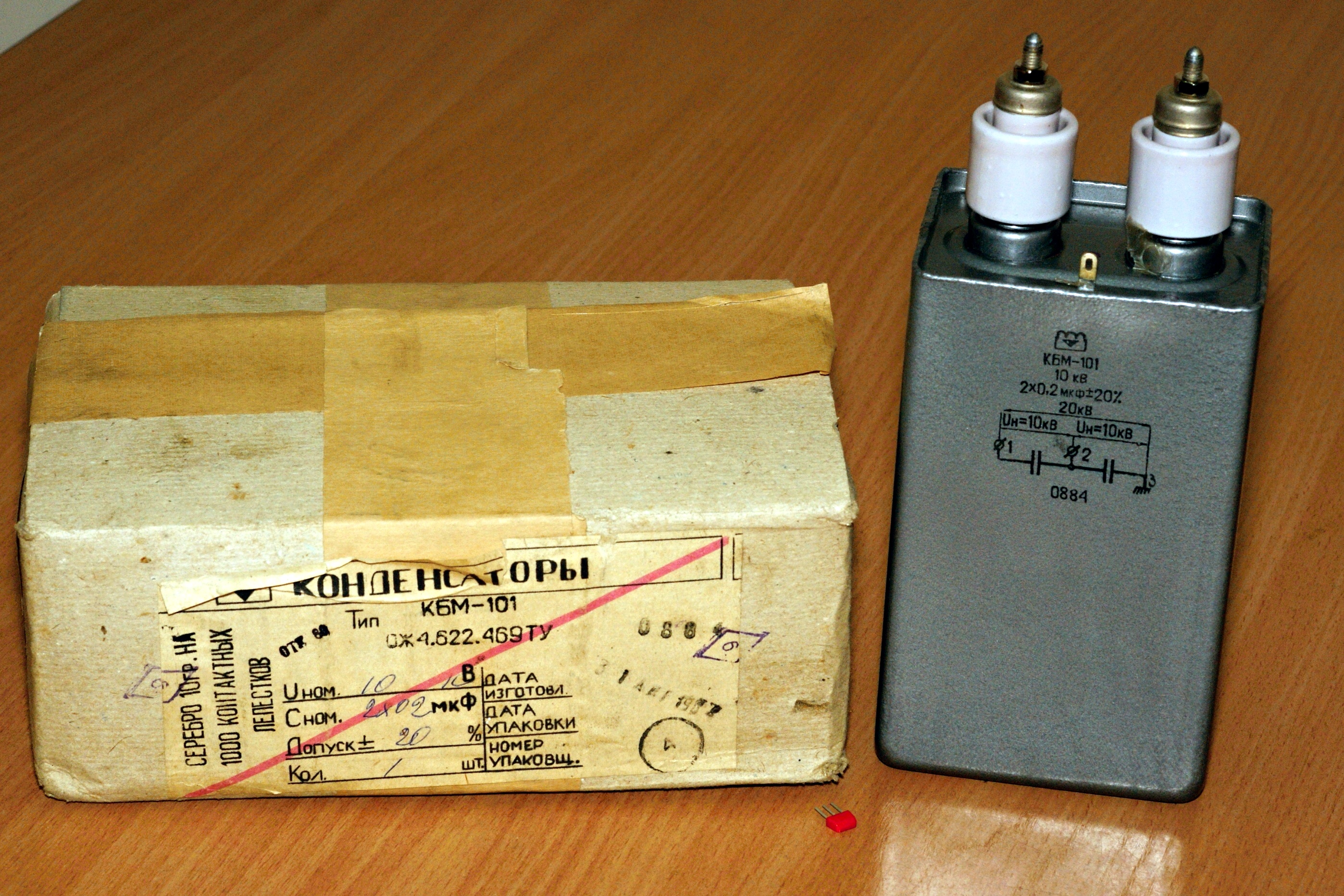

Производитель - Новгородский завод конденсаторов (ныне АО "Заряд").

Из всех конденсаторов серии КБМ, этот продержался в производстве дольше всех.

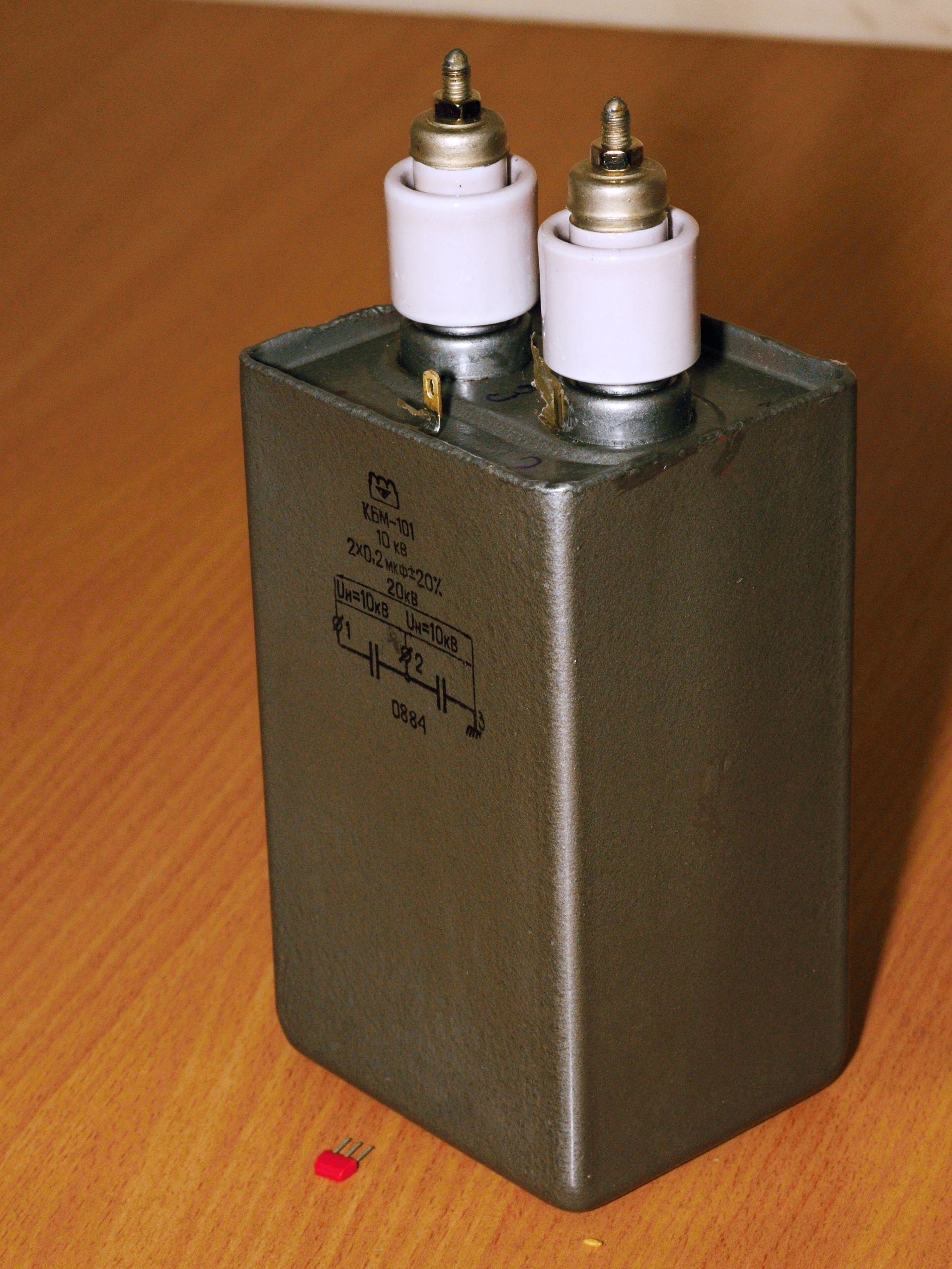

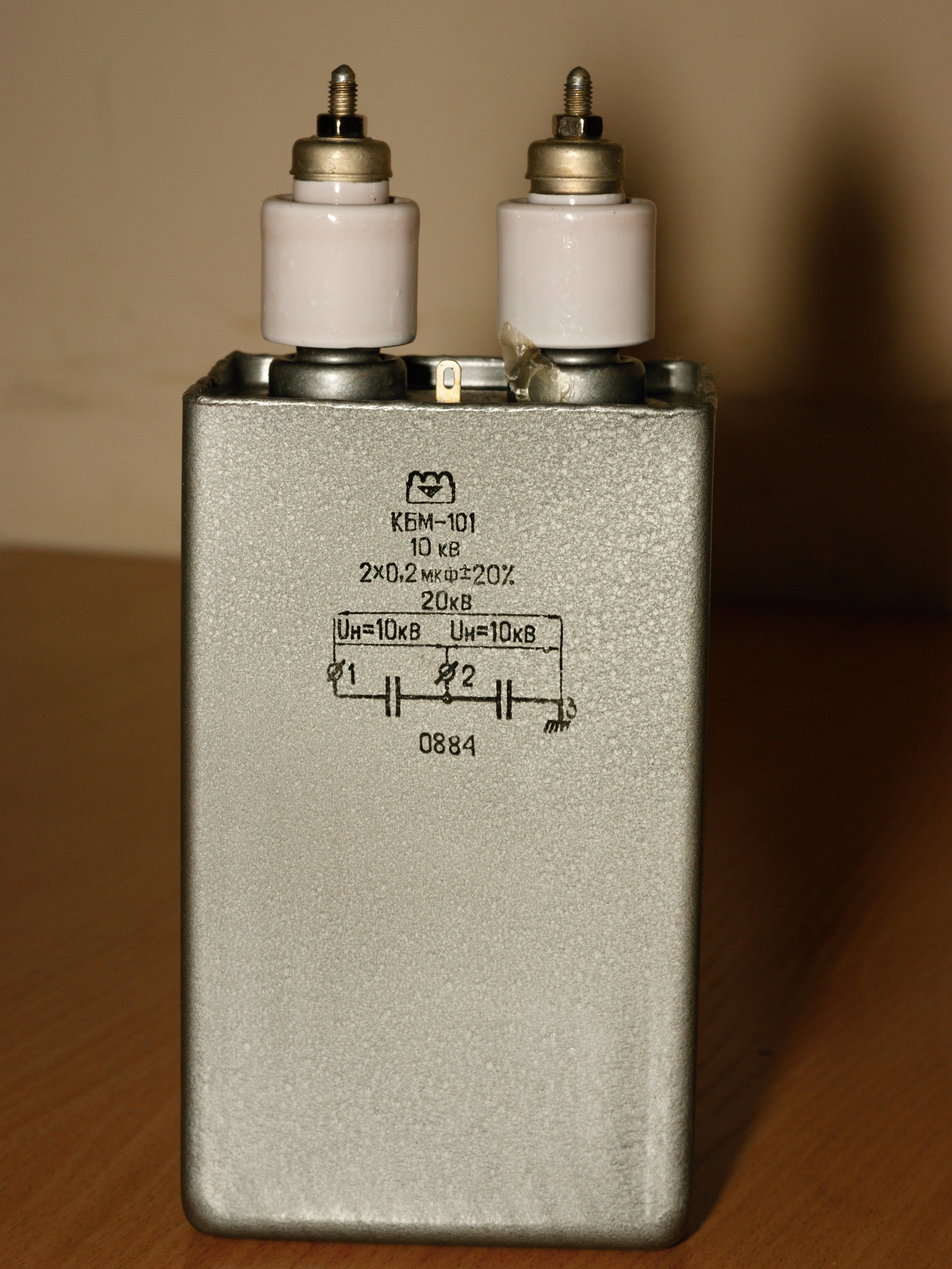

конденсатор КБМ-101

Источники:

1. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
3. Конденсаторы. Справочник. Том II. ВНИИ "Электронстандарт", 1973.
