КЦ303

диод КЦ303

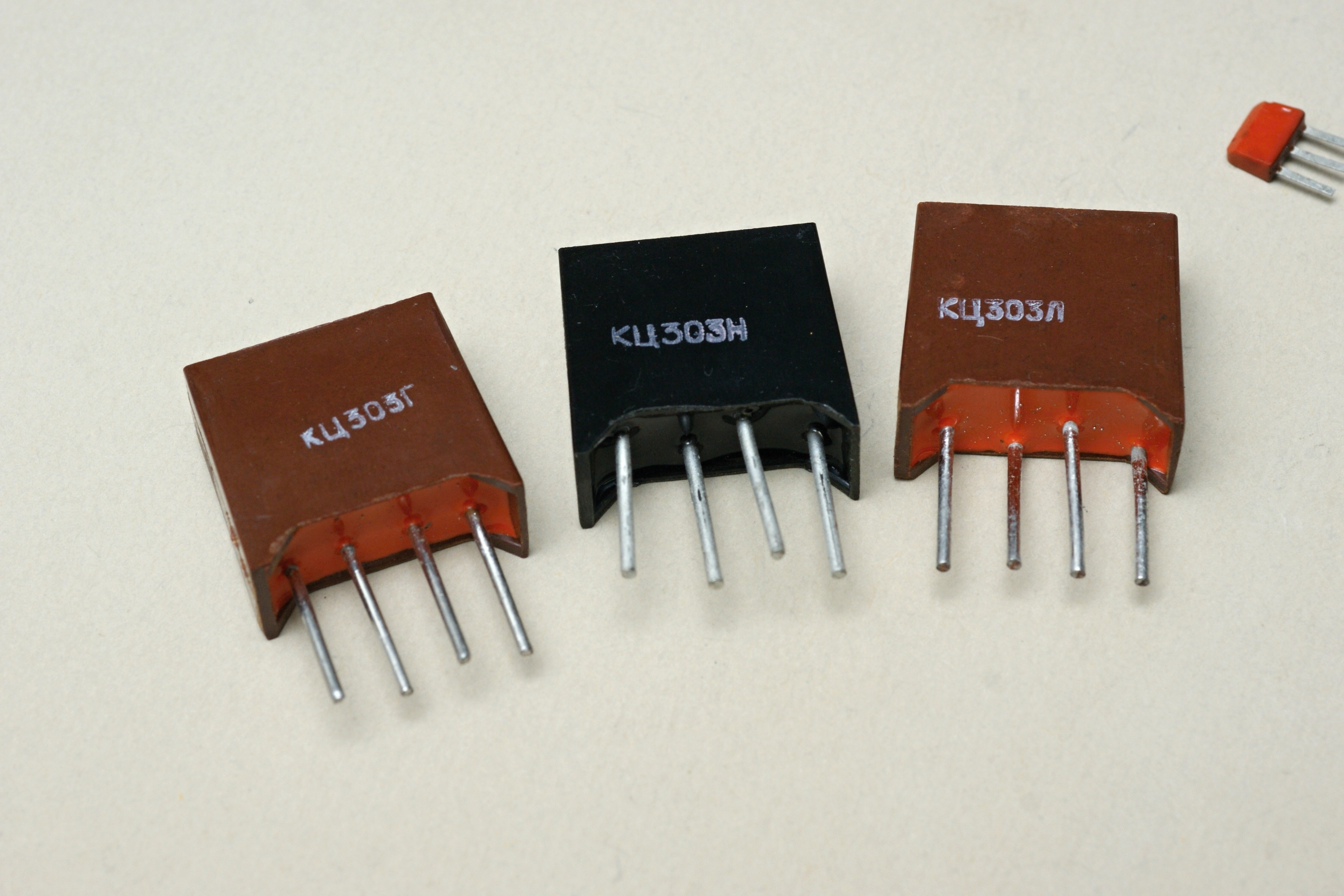

Редкие нынче диодные мосты - или по терминологии завода "блоки выпрямительные" - из послесоветского времени. Интересно, что внутри одного вида есть два абсолютно разных по конструкции исполнения.

Производитель на них не маркирован, это Саранский завод точных приборов. Судя по сайту, они до сих пор числятся в производимых. Но с 90-х годов я их не встречал...

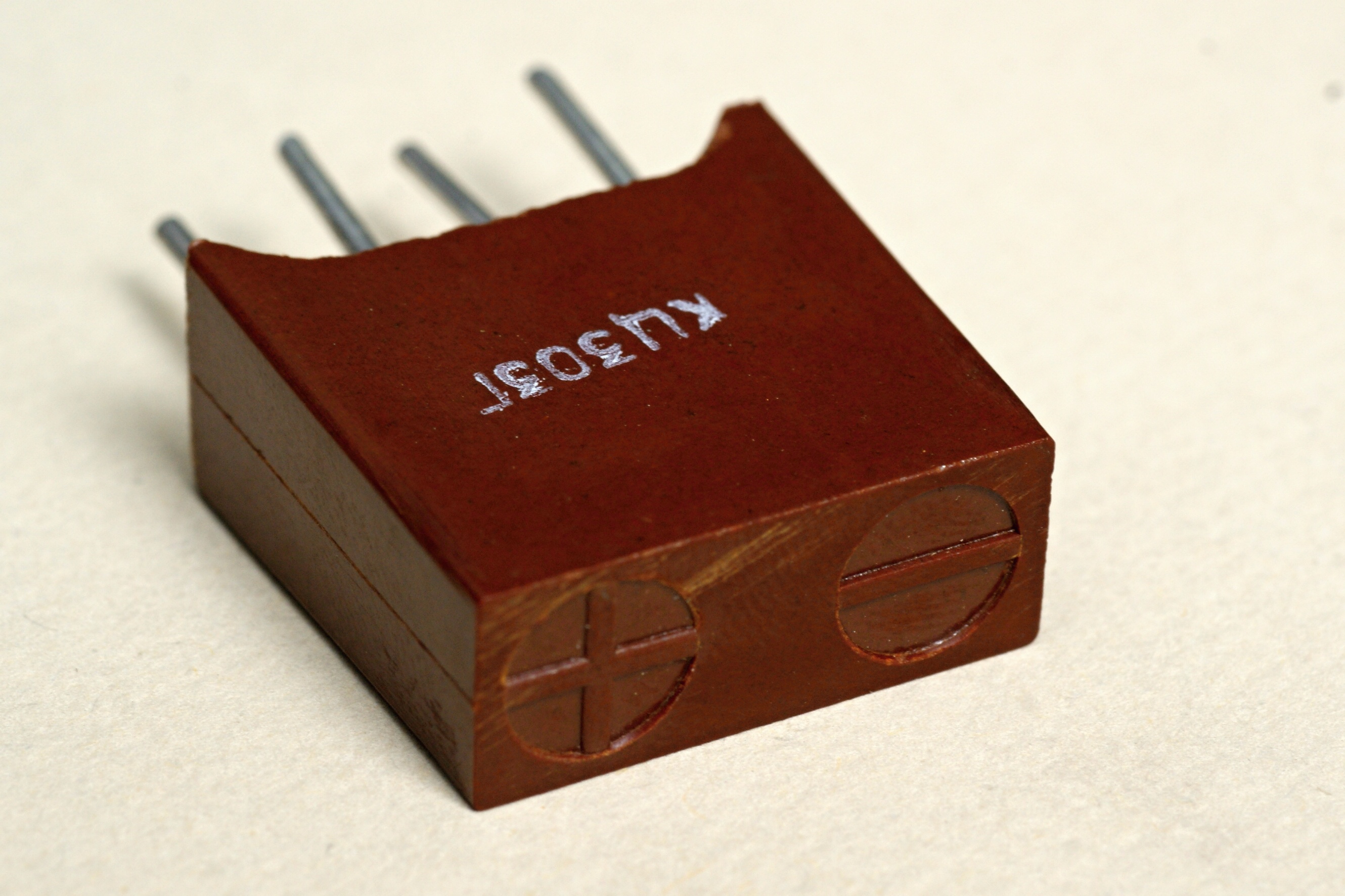

Так-то мостики вполне рядовые, имеют 12 групп разбивки по параметрам. С буквами от А до Е - на максимальный средний ток до 1 А; от Ж до Н - до 2 А. Ну и далее разбрасываются по допустимому напряжению. Так, КЦ303Г - на 1 А/400 В, КЦ303Л - на 2 А/400 В, КЦ303Н - на 2 А/600 В.

Кстати, странно, что номер у них на тройку. По ОСТ 11 336.919-81 "трёхсотые" номера предназначены для диодных блоков с выпрямленным током до 0,3 А. А тут явно больше.

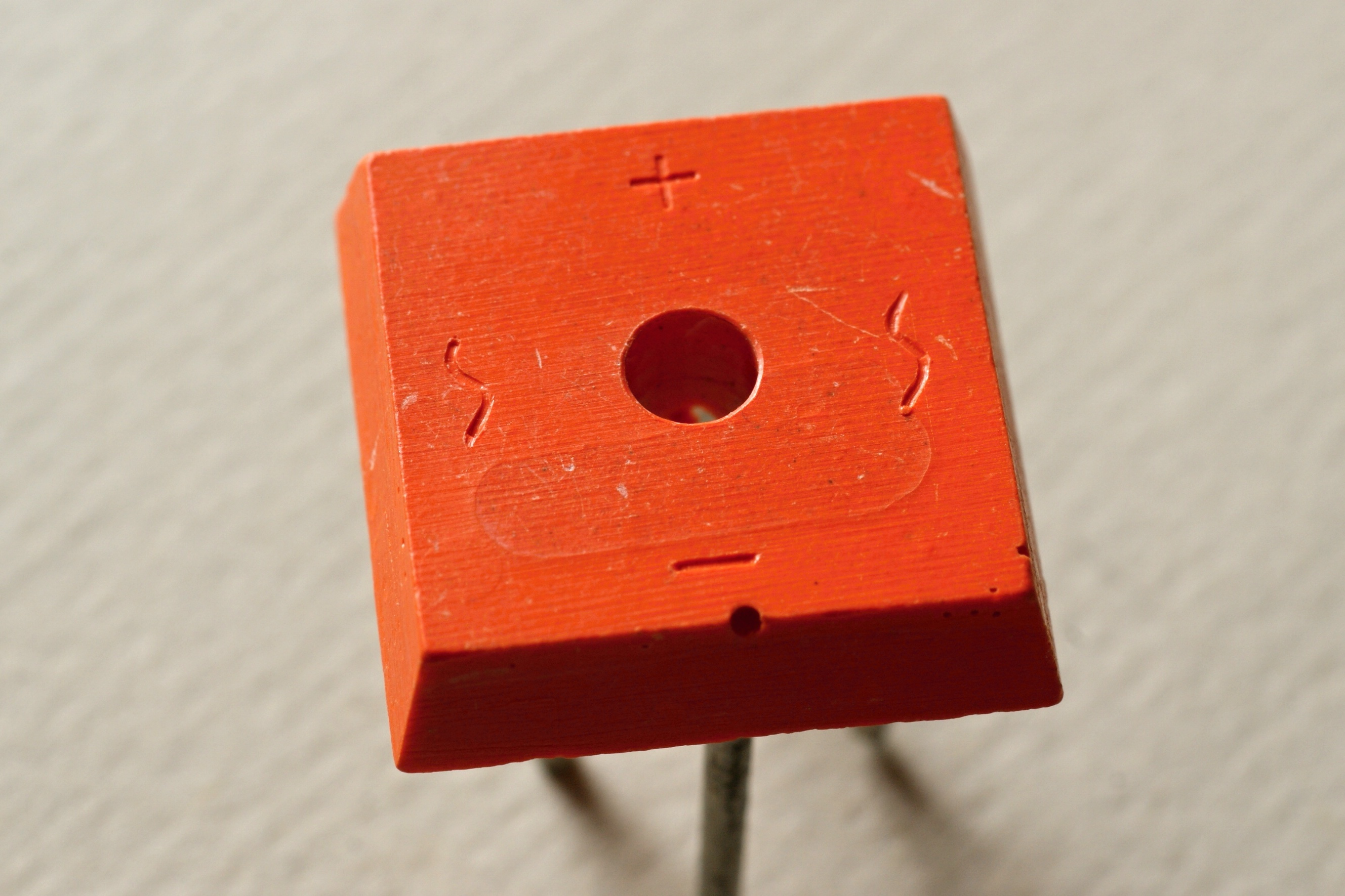

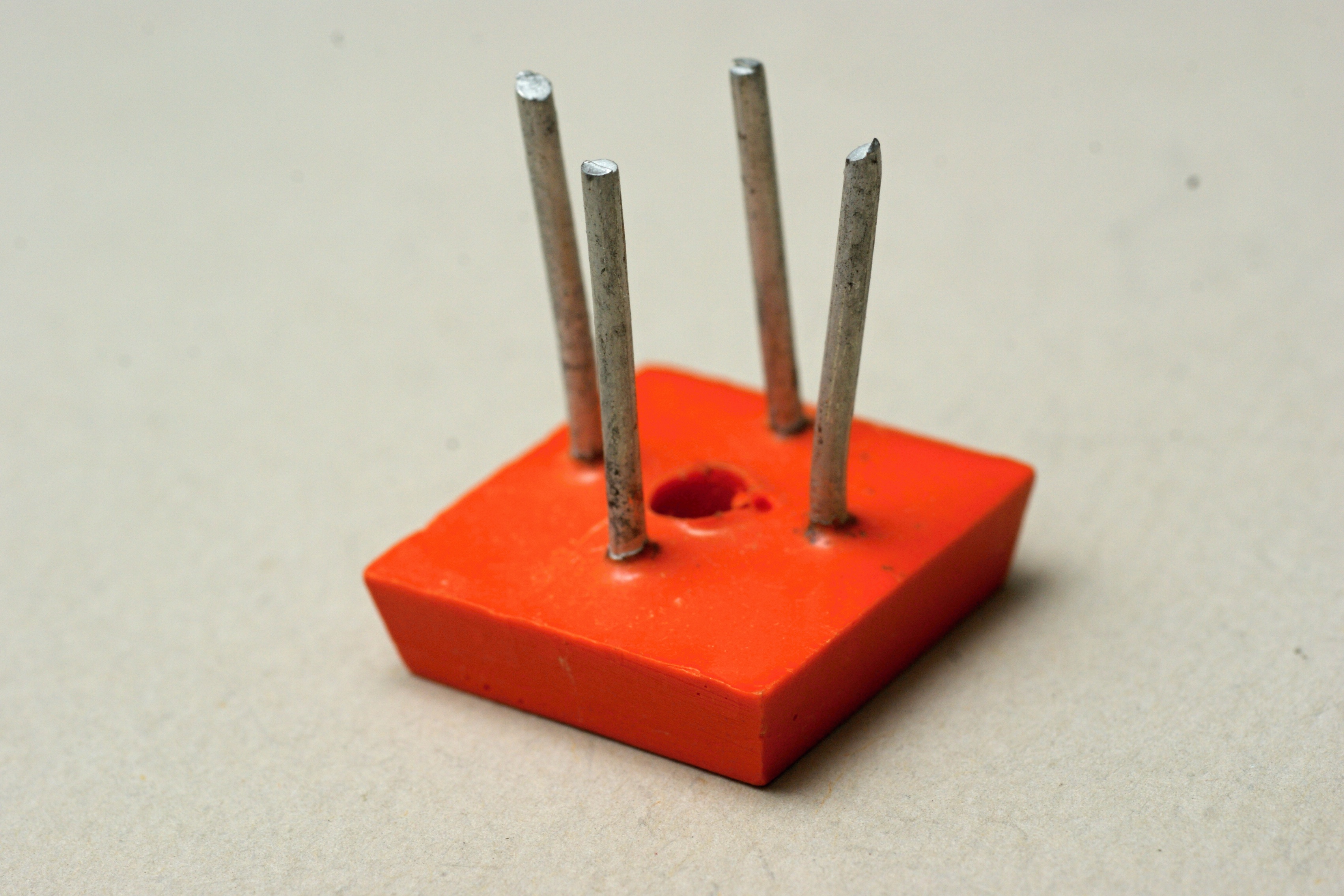

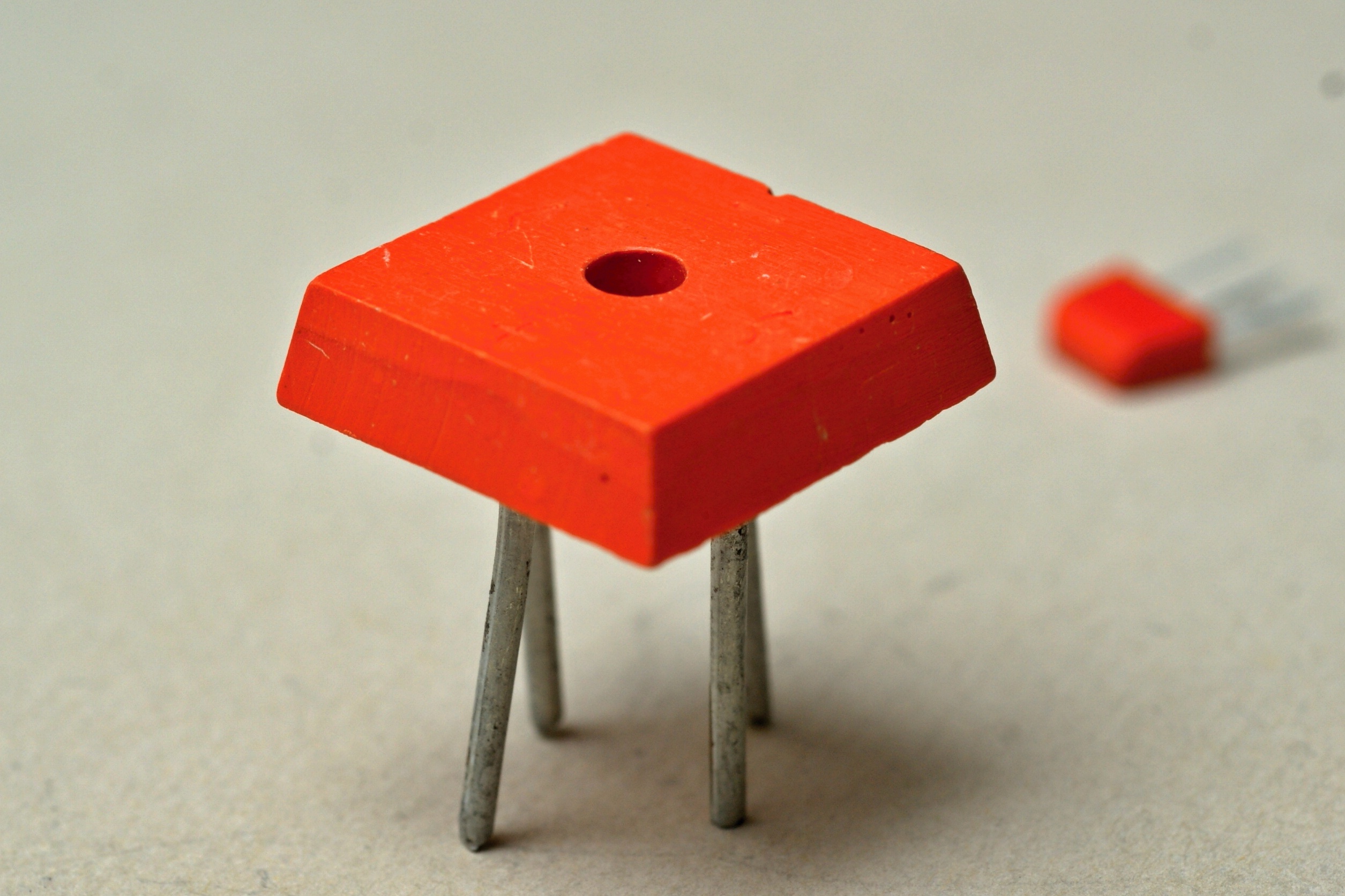

Каждая из этих групп может быть ещё и в другом корпусе. Вот, к примеру, КЦ303Н1 :

диод КЦ303

диод КЦ303

диод КЦ303

диод КЦ303
