КЭ-1

   Вот симпатичные старые электролиты - (К)онденсаторы (Э)лектролитические, тип (1), (М)орозостойкие (-40...+60°C) или (О)собо (М)орозостойкие (-60...+60°С).

   Выпускались по ГОСТ 5561-54 (до 1954 года - по ВТУ №623-48).

   Разработаны они были питерским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд"). Производители - Новосибирский завод радиодеталей (сейчас ПО "Оксид"), Воронежский завод радиодеталей (ныне Воронежский конденсаторный завод) и завод № 130 (в дальнейшем Ленинградский ферритовый завод, а ныне "Магнетон").

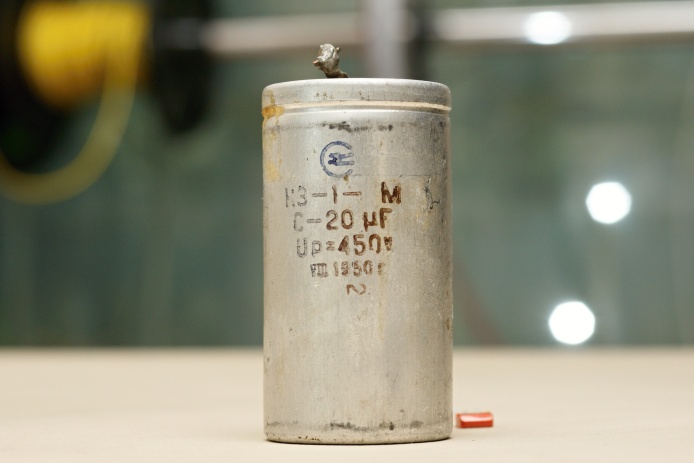

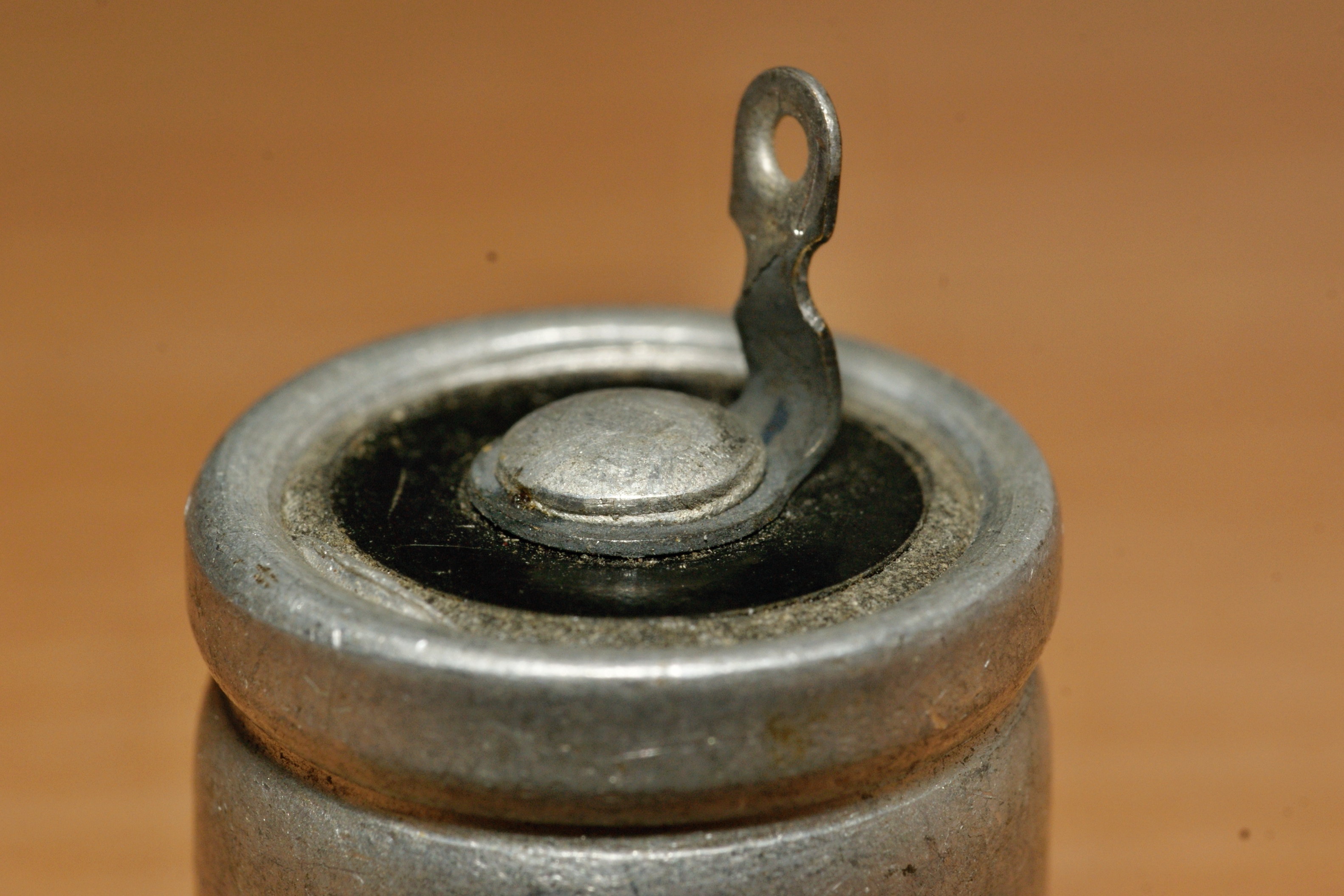

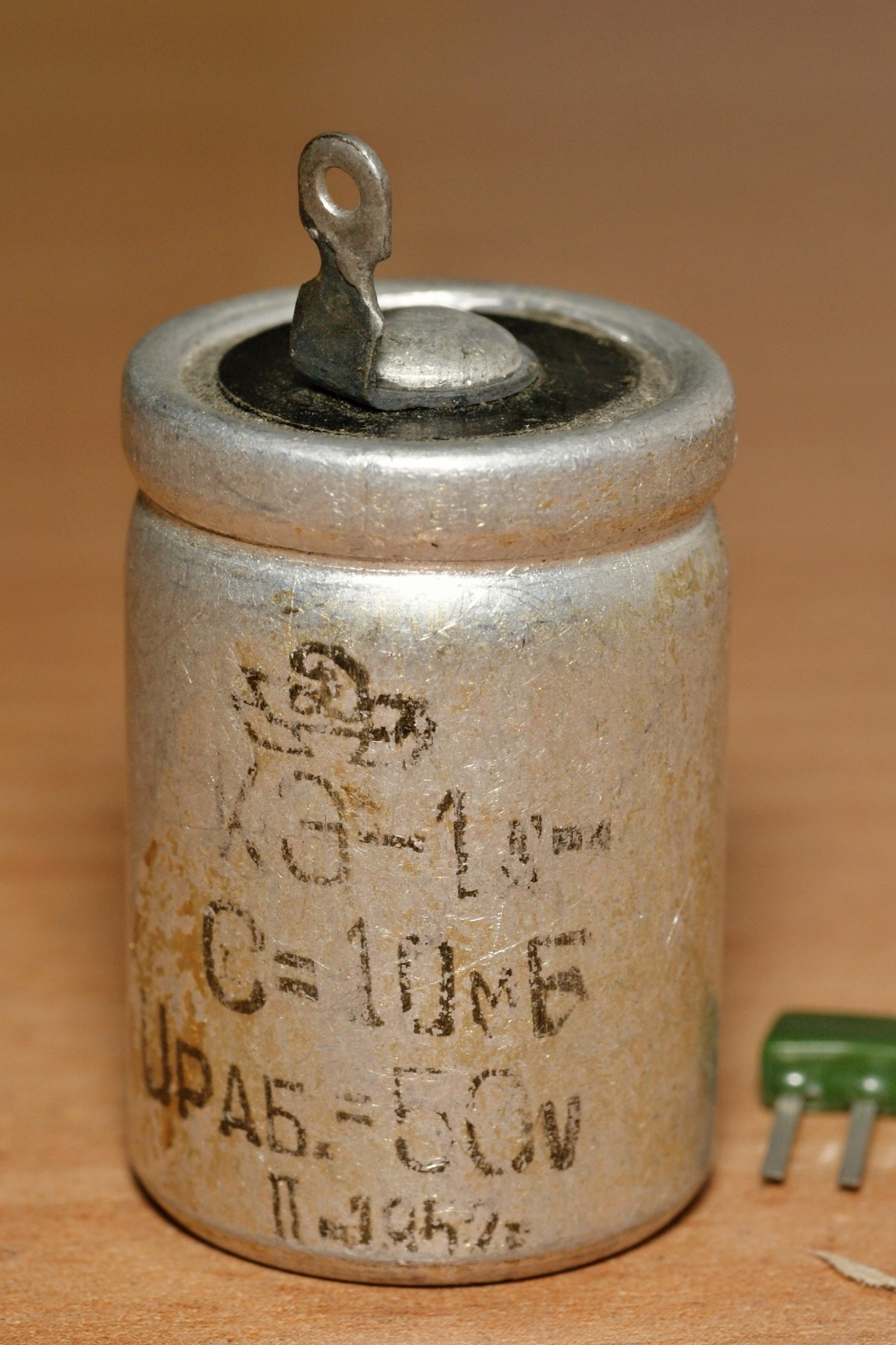

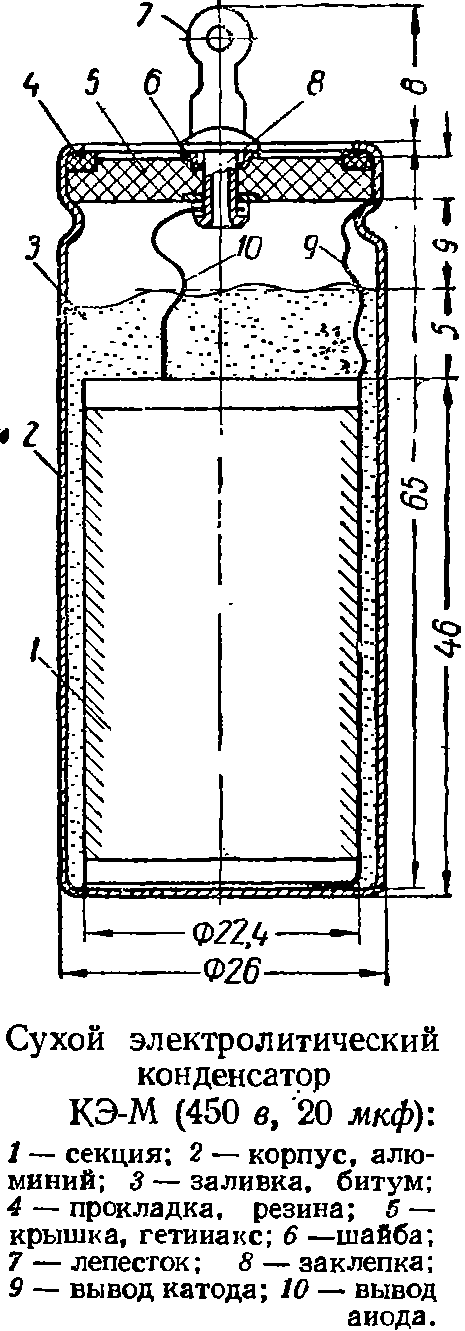

   Корпус — тонкостенный стакан из алюминия. Материал обкладок - алюминиевая фольга; прокладки бумажные. Анодным выводом служит контактный лепесток, расположенный на текстолитовой крышке; крепление крышки сделано завальцовкой борта корпуса с прокладкой резинового кольца. Катодом является электролит (смесь этилового спирта с этиленгликолем или метилгликолем); электрически он соединен с корпусом.

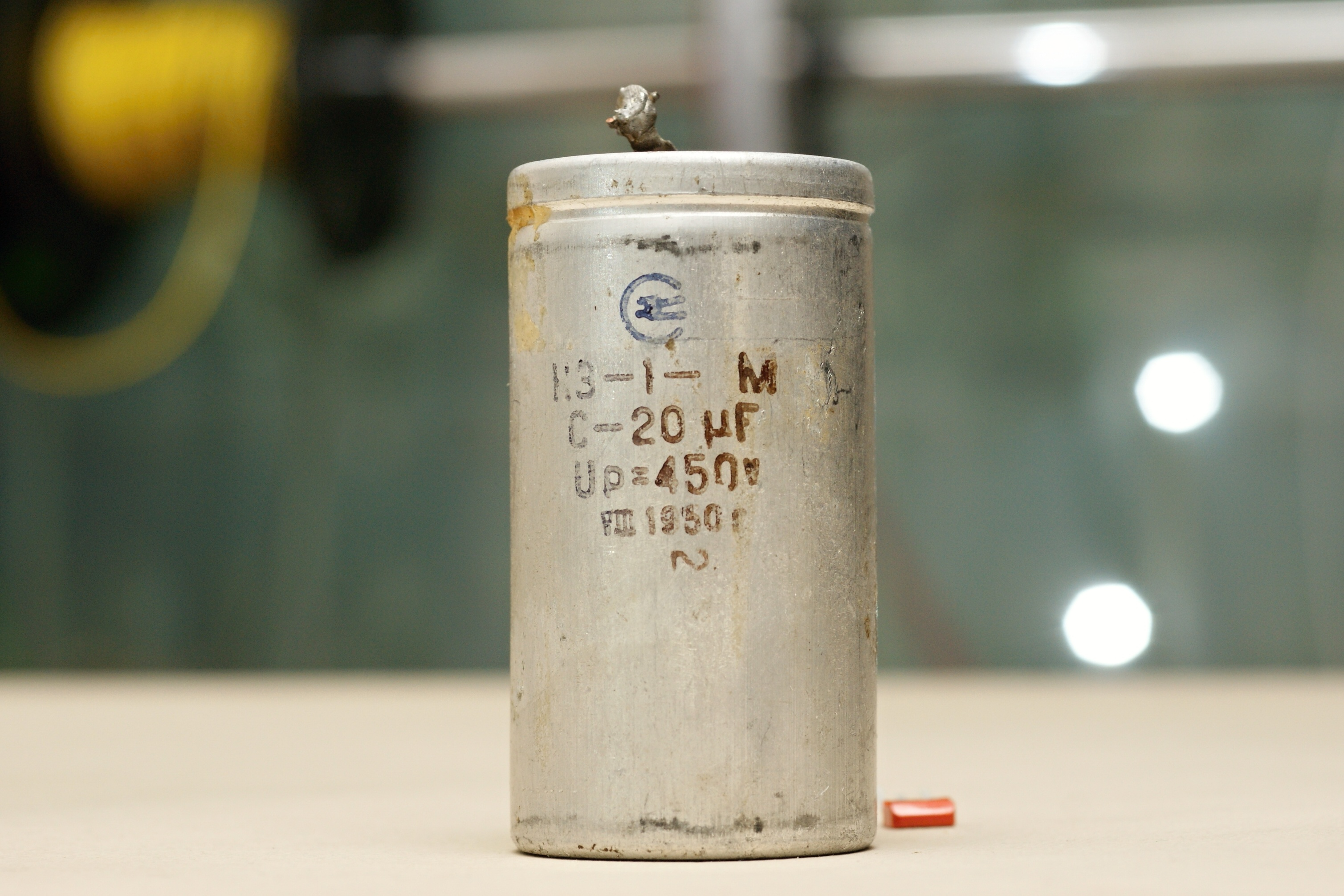

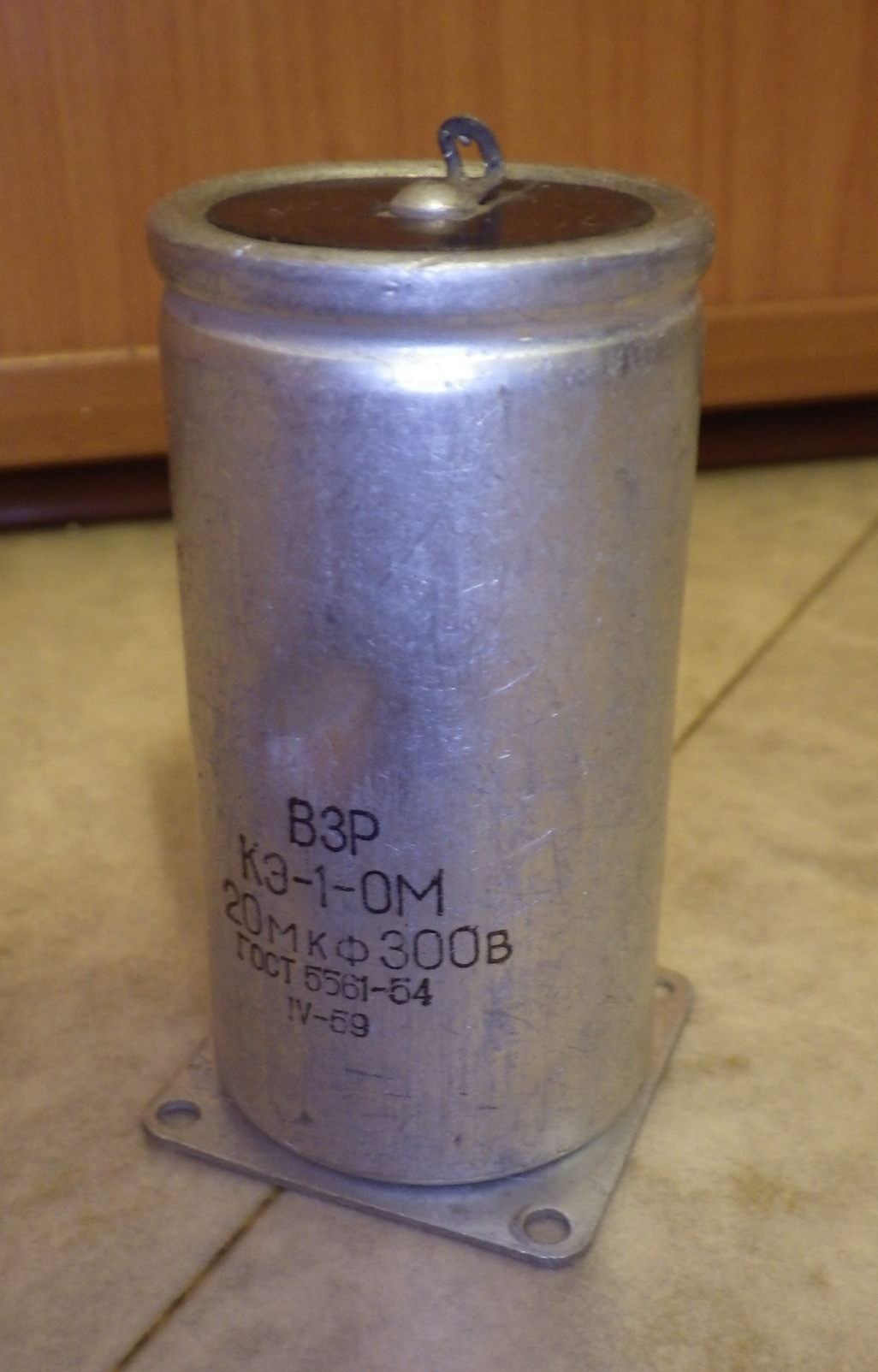

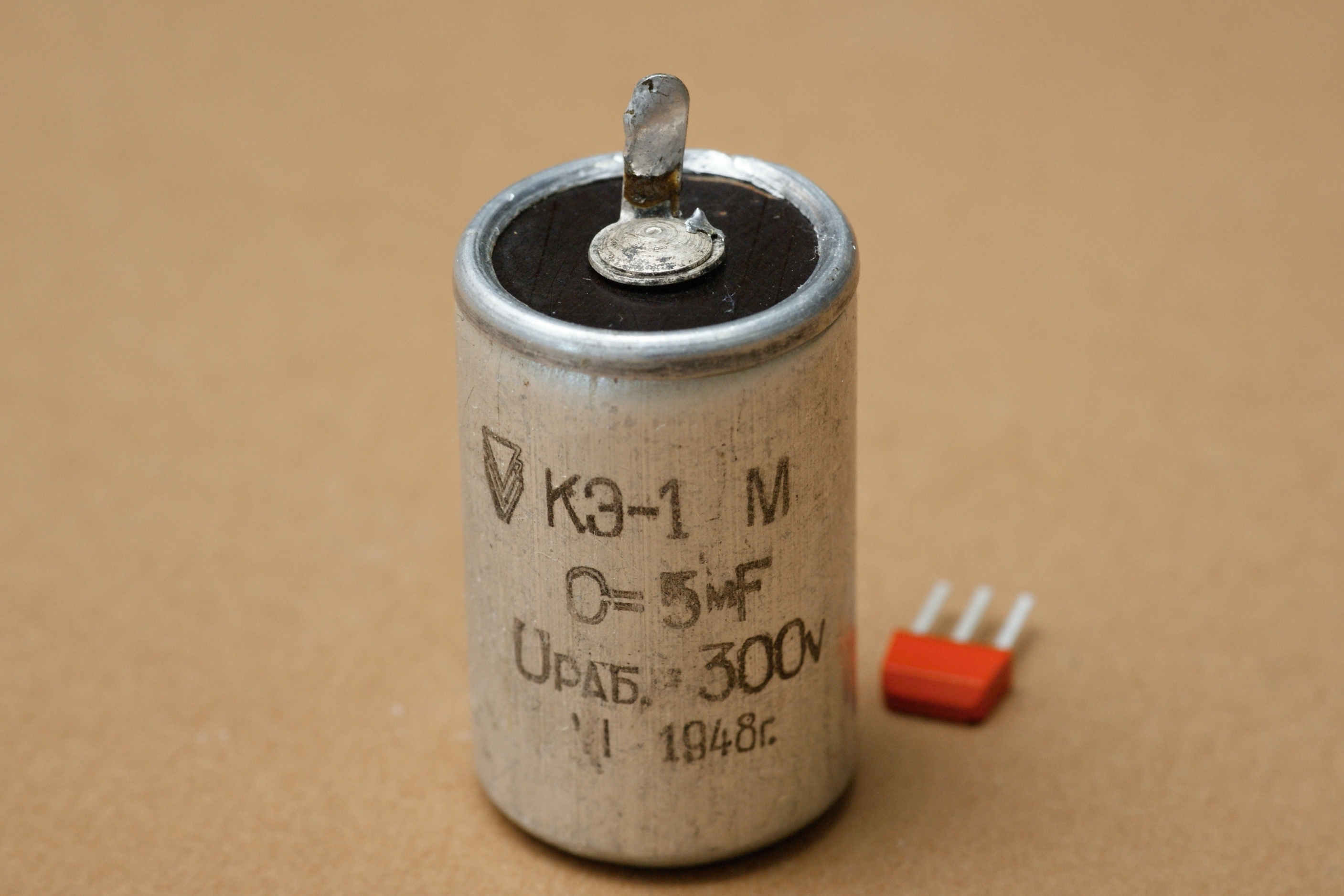

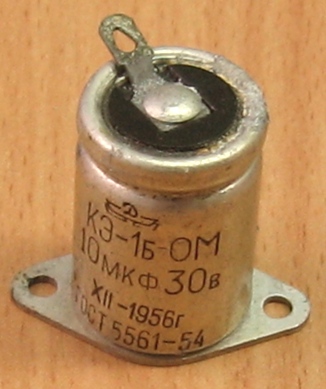

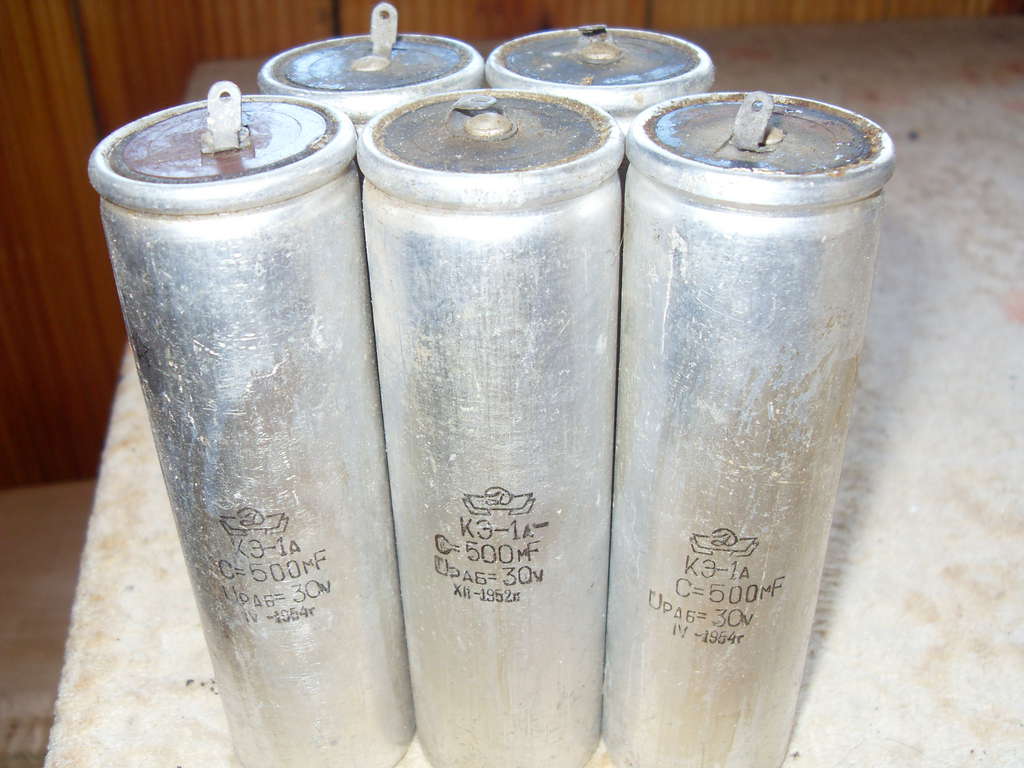

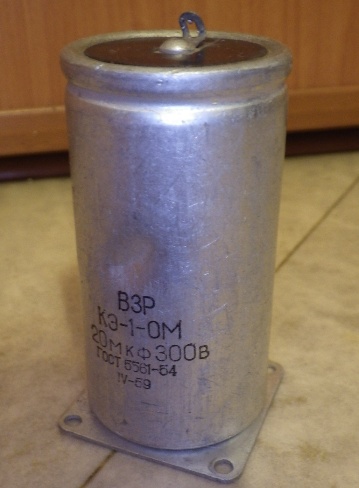

   В основном выпускались в корпусах типа "а" (рассчитанными на крепление внешним хомутом); был еще и варианты "б" (с крепежной планкой-фланцем овальной формы) и "в" (с квадратным основанием).

   Конструкция конденсаторов допускает длительную работу при влажности 80% и кратковременную (до 250 ч) при влажности 98%.

Рекламный листок на них с Всесоюзной промышленной выставки 1956 года.

Электрические параметры

Интервал емкостей от 2 до 2000 мкФ
Рабочие напряжения от 8 до 500 В
Тангенс угла потерь на частоте 50 Гц - 0,1
Допустимая амплитуда переменной составляющей:
   на частоте 50 Гц - 10%
   на частоте 100 Гц - 5%
Срок службы конденсаторов - 1000 час (в течение 2 лет с момента изготовления)
Интенсивность отказов (согласно ОСТ4 ГО.202.014 ред.1-75) - 0,06х10-6 1/час

Ток утечки конденсаторов не превышает значения, вычисляемого по формуле:
I = k*C*U*10-4 + 0,1 (в мА)
где k = 1 при 20°C и k = 3 при 60°C; C - емкость в мкФ; U - номинальное напряжение в В.

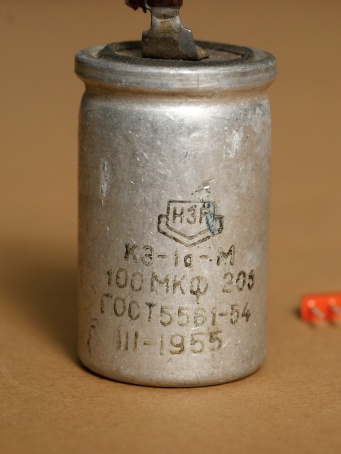

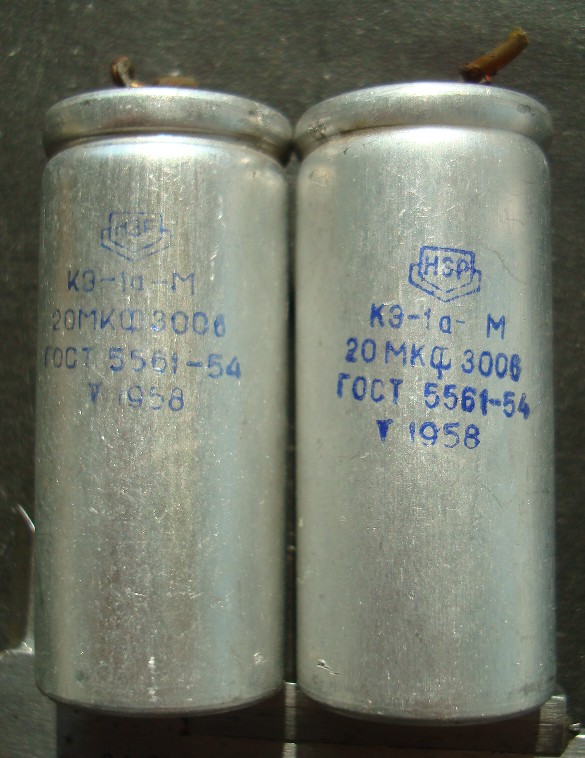

(фото с форума Flyback.org.ru)

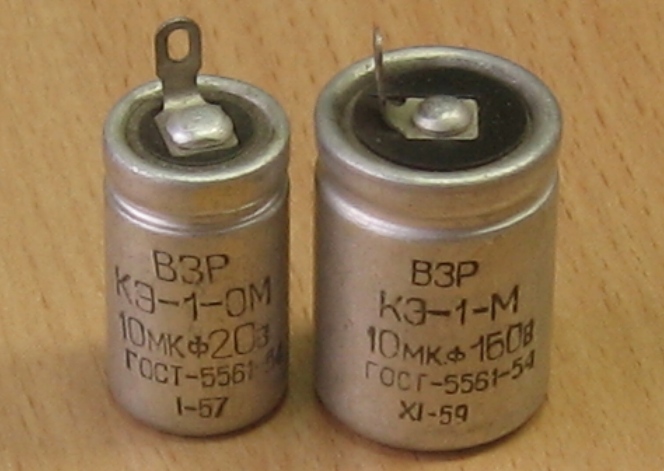

(фото с сайта hammarlund.ru)

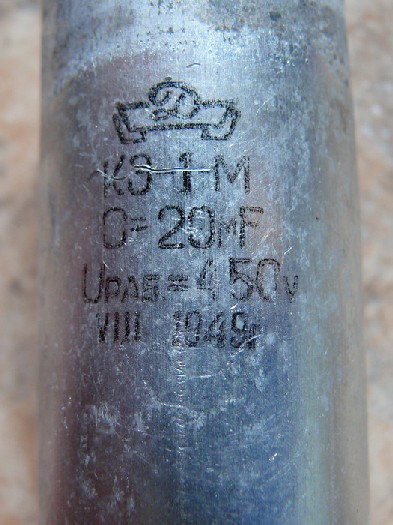

(Изображение из фотоальбомов E1.ru)

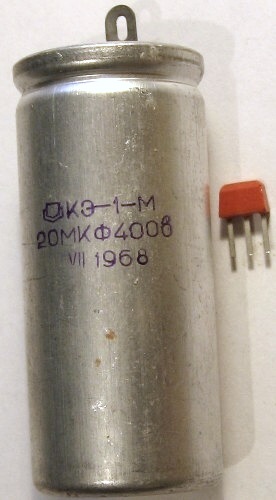

(фото Георгия)

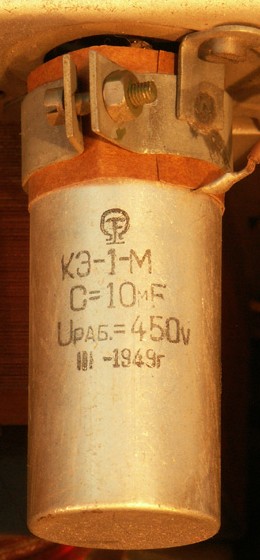

(фото от Aleksey Katamanov)

Источники:

1. Элементы и детали любительских радиоприемников (справочная книга). Под общей редакцией В.В. Енютина. М.-Л., Госэнергоиздат, 1950. (Массовая радиобиблиотека. Вып. 55).
2. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950.
3. Справочная книжка радиолюбителя. Под ред. В.И. Шамшура. - М.-Л.: Госэнергоиздат, 1951 (МРБ 128)
4. А.С. Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953.
5. Конденсаторы и сопротивления. Малинин Р.М.- М. Воениздат, 1959.
6. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582)
7. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965.
8. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
9. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
10. Лернер М.М. Выбор конденсаторов для электронных устройств, М., "Энергия", 1970 (Б-ка по радиоэлектронике. Вып. 24).
11. Алексеев Н.Г., Прохоров В.А., Чмутов К.В. Современные электронные приборы и схемы в физико-химическом исследовании, изд. 2-е, переработанное и дополненное. Изд. "Химия", 1971.
12. Перечень радиодеталей. Министерство торговли РСФСР. Посылторг. Центральная торговая база. Москва, 1971г.
13. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
14. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
15. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
16. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
