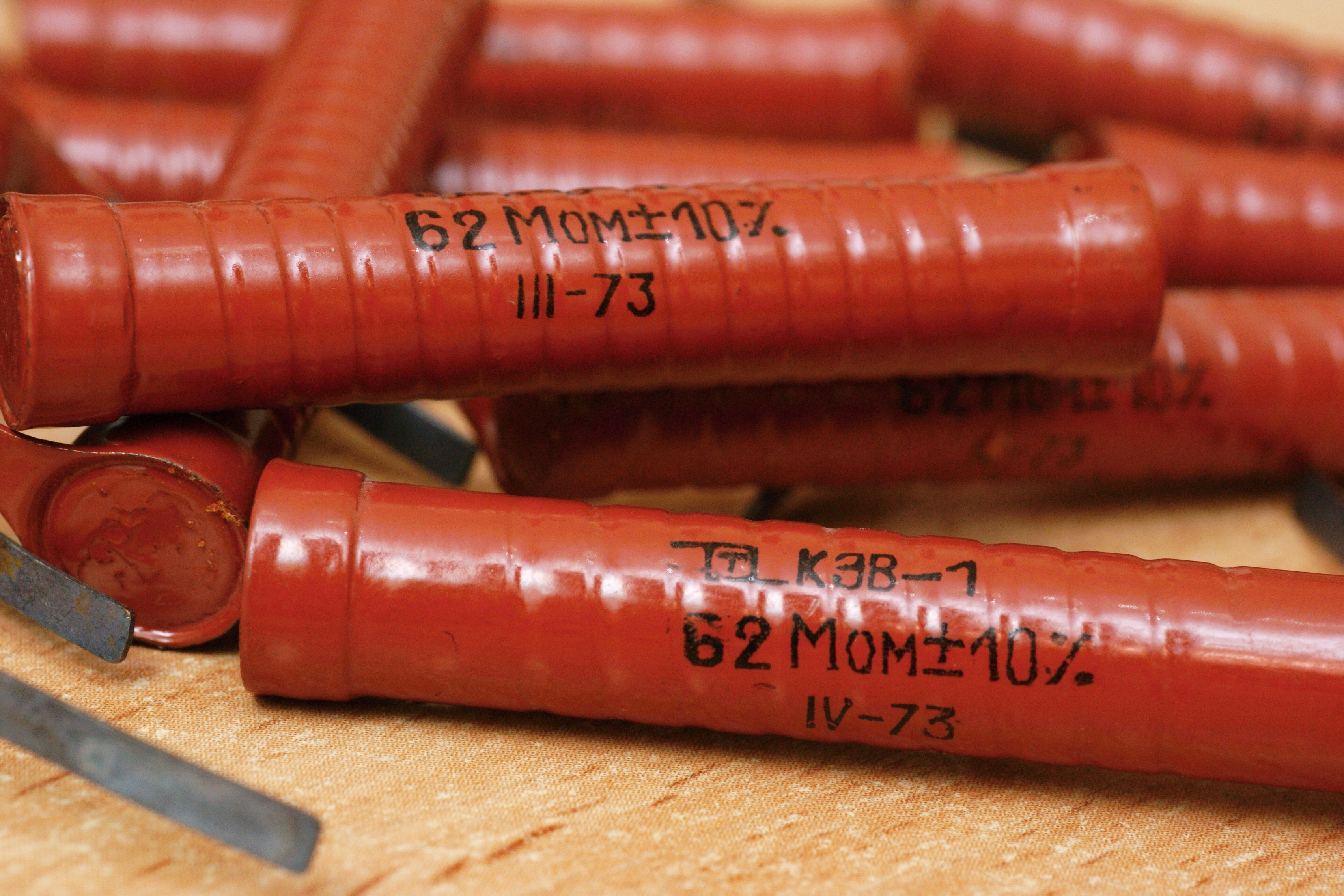

КЭВ

   (К)омпозиционные (Э)малированные (В)ысоковольтные (встречается и расшифровка (В)лагостойкие). Они предназначены для работы в цепях радиоэлектронной аппаратуры, подвергающейся сильным атмосферным и механическим воздействиям, и были, пожалуй, самыми массовыми советскими высоковольтными резисторами.

   Проводящий элемент представляет собой лакопленочную композицию со спиралью длиной не менее 2 см на 1 кВ рабочего напряжения.

   У резисторов с номинальной мощностью рассеяния более 2 Вт один контактный узел представляет собой винт, другой — гайку, что позволяет получать составные резисторы, выдерживающие высокие напряжения.

   Справочные листы на них из отраслевых каталогов, 1968 и 1983 года.

   Серийное производство было развернуто на Ташкентском заводе радиодеталей (завод "Миконд").

Электрические параметры

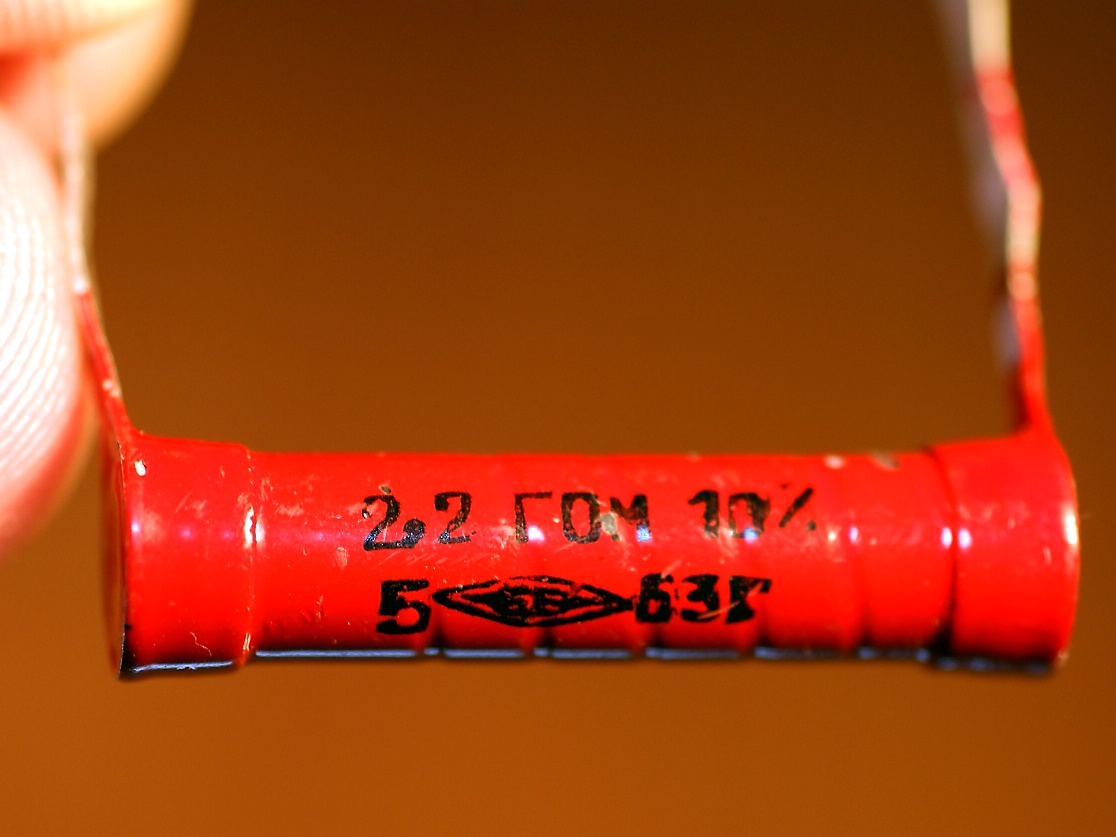

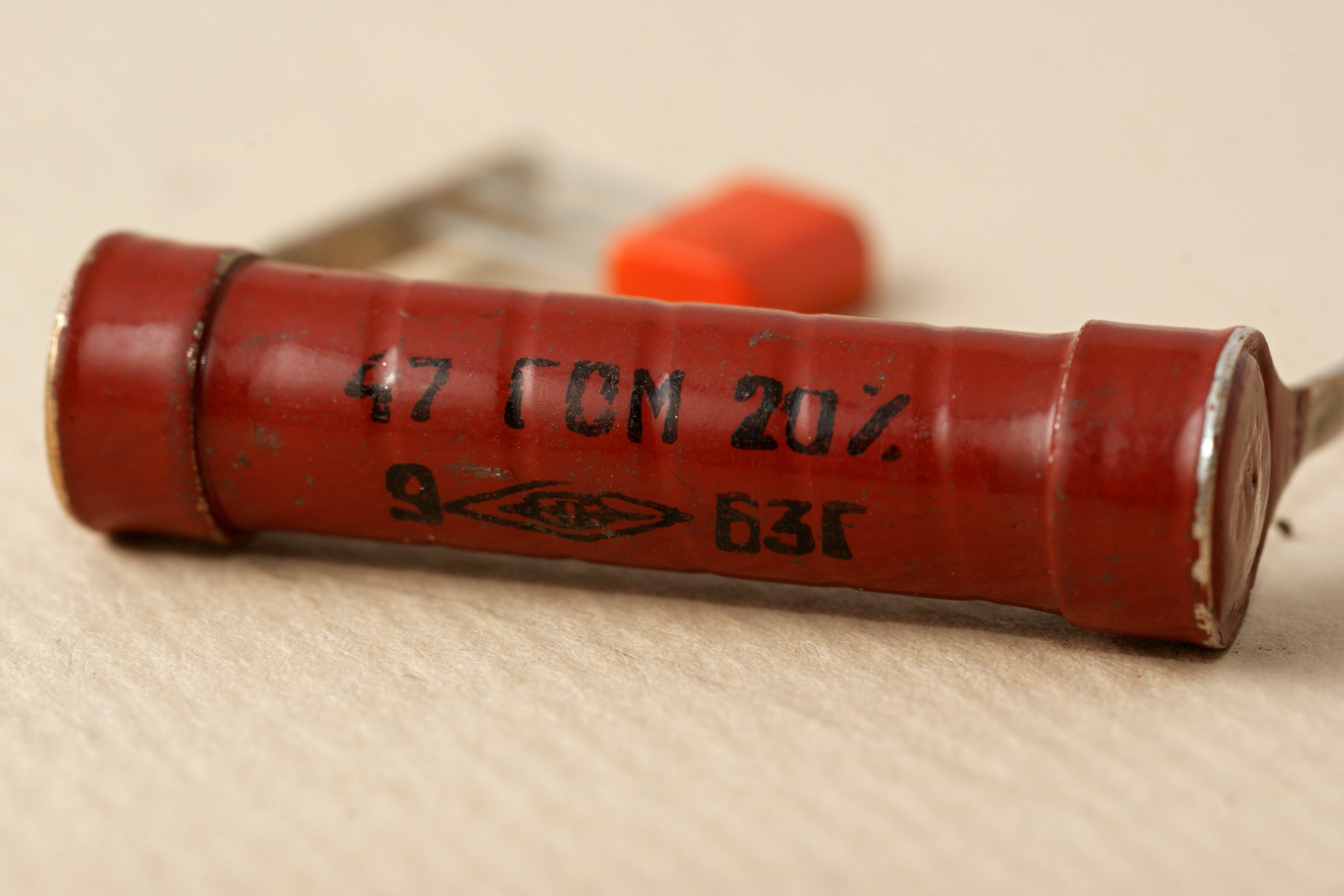

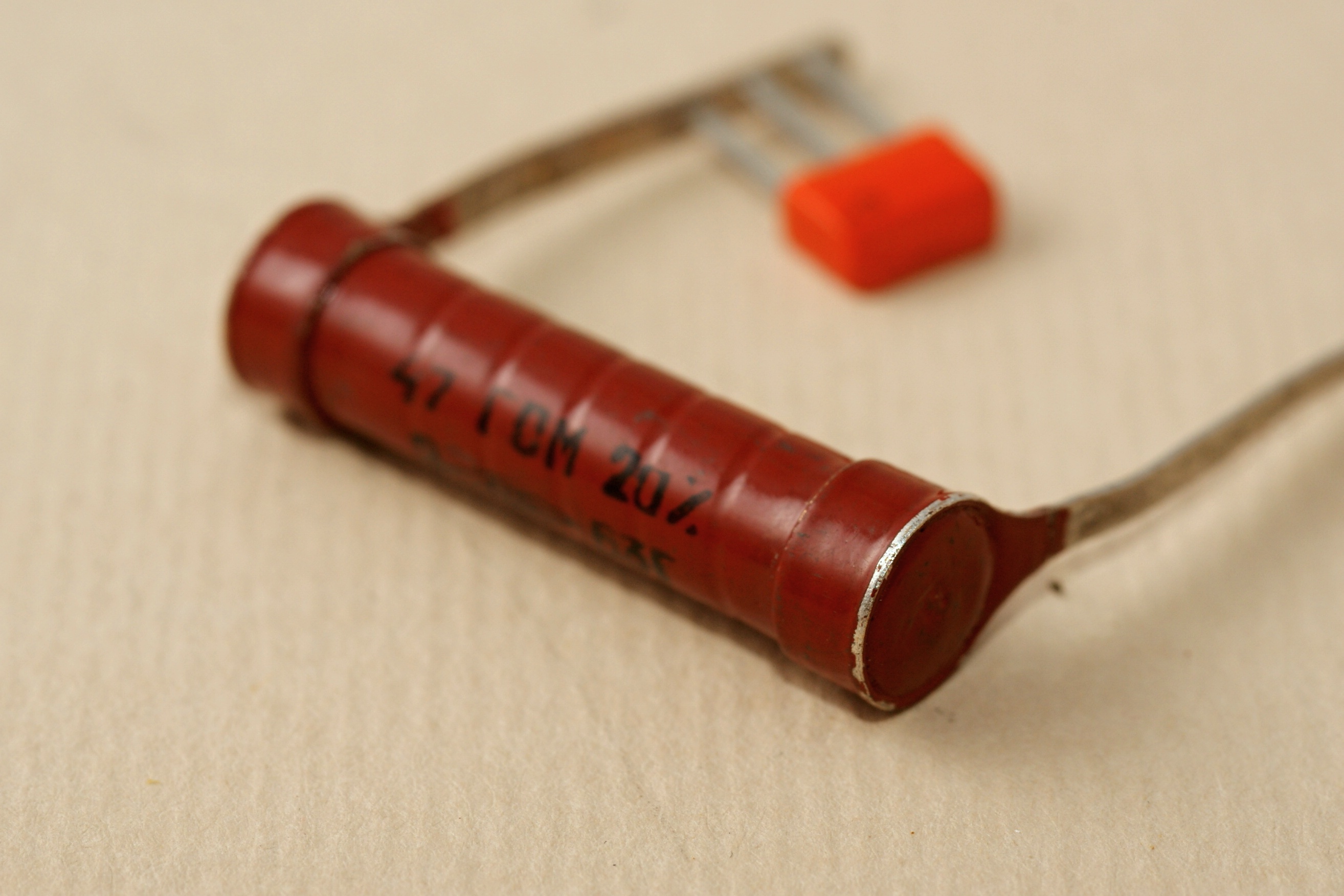

Диапазон выпускаемых номиналов - 510 кОм ... 47 ГОм
Допускаемое отклонение от номинального сопротивления +5% +10% +20%

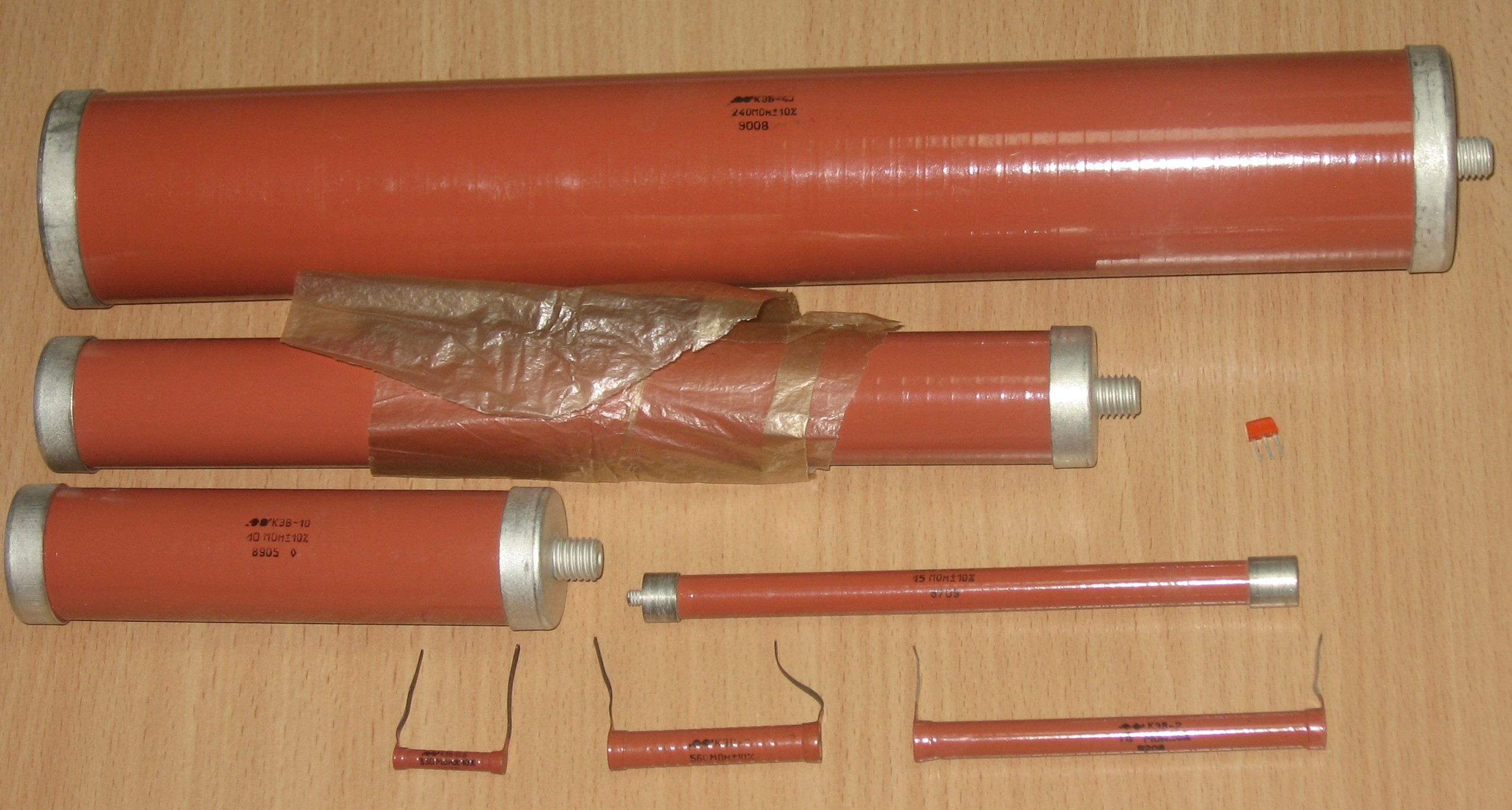

Максимально допустимая рассеиваемая мощность - 0,5; 1; 2; 5; 10; 20 и 40 Вт (при этом у них один из самых больших "разбегов" из отечественных резисторов по размерам и весу - от 1,8гр до 1 кг)
Рабочее напряжение от 2,5 до 60 кВ (в зависимости от мощности)
Рабочая температура -60 ... +100°С
Температурный коэффициент сопротивления
   в диапазоне -60...+20°С — не более 0,35%/°;
   свыше +20°С — не более +0,2%/°
Изменение сопротивления под воздействием пайки - не более +5%
Гарантийный срок службы 5000 ч

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
3. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
4. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
5. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
6. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
7. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
8. Житников В.С., Куркин В.И. Оборудование для производства резисторов. - М.: Энергия, 1979.
9. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
10. Резисторы. Группы 6010, 6020. Сборник справочных листов. РМ 11 074.022.1-83. Издание официальное. ВНИИ "Электронстандарт", 1984.
11. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
12. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
13. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
14. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
