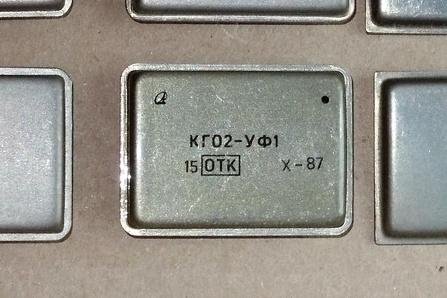

КГ02-УФ1

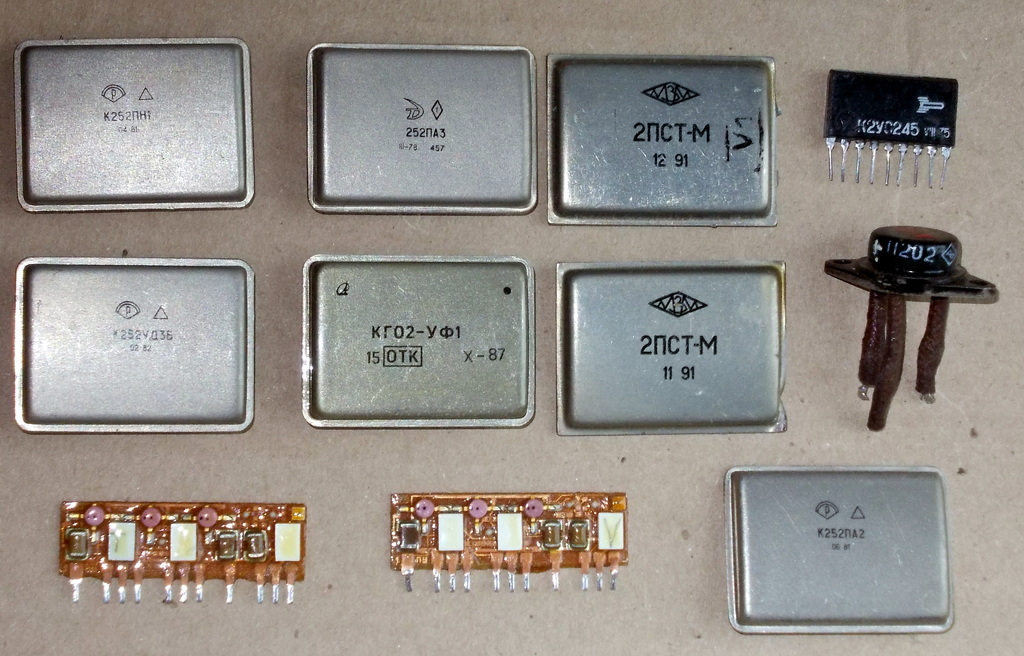

(фото с форума Портативное ретрорадио)

Об этой микросборке информации мало. Известно, что система электронных гибридных микроузлов КГ была разработана во второй половине 70-х годов для построения схем спектрометрической и радиометрической аппаратуры ядерного приборостроения, контрольно-измерительной, дальней многоканальной и космической аппаратуры связи. Дли достижения высоких метрологических параметров в ней была использована технология тонких пленок, позволяющая достичь в микроузлах точности измерения 0,1%. При этом серия КГ02 включает в себя узлы формирования сигналов и измерения их амплитуд.

КГ02-УФ1 входит в группу микроузлов трактов аналого-цифрового преобразования Она представляет собой расширитель импульсов напряжения с отсечкой на переднем фронте сигнала тока разряда запоминающего конденсатора, имеет привязку к максимуму амплитуды, ускоренный разряд конденсатора и компаратор "нуля".

Микросборка позволяет реализовать режим выборки-хранения. Примерный зарубежный аналог - УВХ SHA-2A от Analog Devices.

Производитель - завод Тензор, г.Дубна Московской области.

Электрические параметры

Входной сигнал 0,02...5 В
Нелинейность 0,1%
Смещение нуля 10 мВ
Дрейф нуля 50 мкВ/1°С
Коэффициент передачи 1
Фронт входного сигнала 0,3 мкс
Скорость разряда 0,5 мкВ/мкс (с полистирольным внешним конденсатором и охранным кольцом)
Потребляемая мощность 460 мВт

Источники:

1. Ядерное приборостроение. (Вопросы атомной науки и техники) Вып. 2. - М.: ЦНИИатоминформ, 1987.
