Назначение - декодер цветности PAL; аналог К174ХА28.
Основные функции:
- усиление входного сигнала цветности
- регулировка коэффициента усиления входного усилителя при изменении размаха входного сигнала
- автоматические опознавание принимаемого стандарта и отключение декодера при приеме программ отличных от систем PAL
- генерация опорной частоты (8.86 МГц)
- управление частотой опорного генератора
- деление на два эталонной частоты и получение двух сигналов с фазовым сдвигом на угол 90° друг относительно друга
- коммутация фазы поднесущей на 180° от строки к строке
- демодуляция сигналов в системе PAL
- блокировка демодуляторов во время обратного хода.

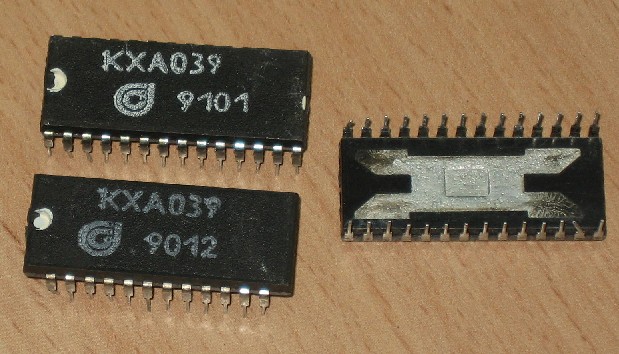

Заводской паспорт от неё. КХА039, как видно на фото, выпускалась в двух вариантах - в 24- и 28-ногом корпусах.
Производитель - "Сигнал", Минск.

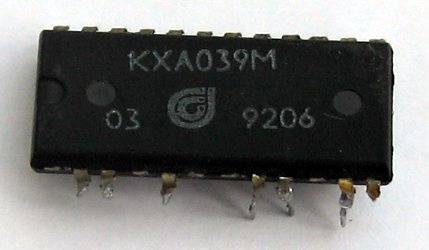

Чем отличается вариант с буквой М - неизвестно.

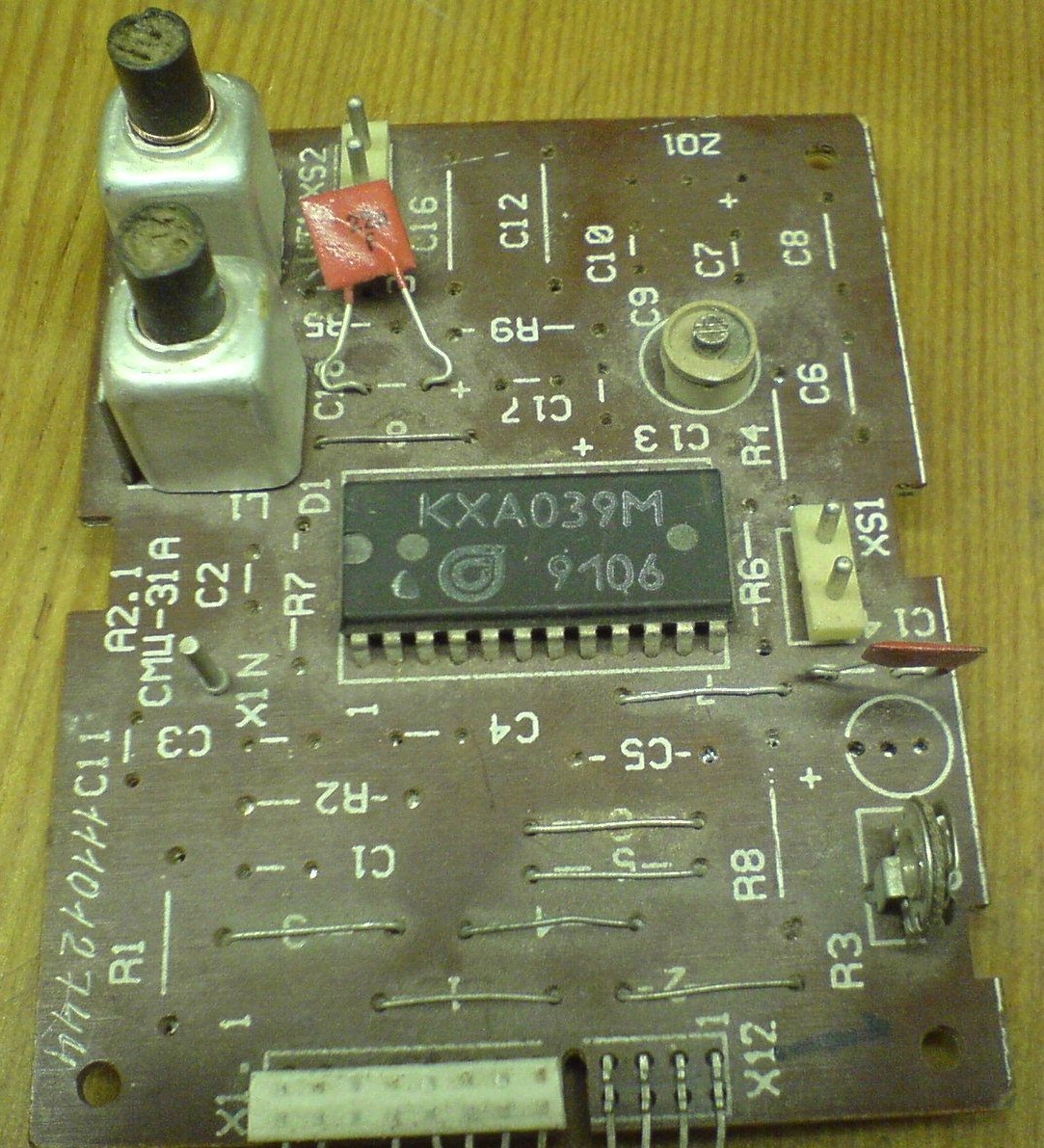

(фото с форума Радиокартинки)
(фото с форума Радиокартинки)

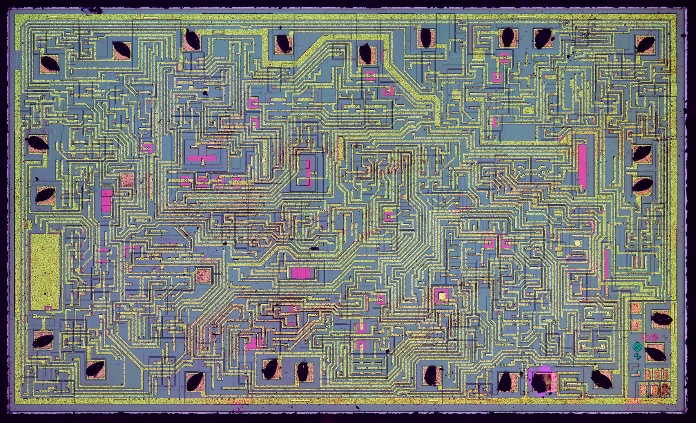

(фото Вячеслава Милованова)
Источники:
1. Справочник выпускаемой продукции НПК "Сигнал" ПО "Горизонт". Минск, 1994.
