КХА058

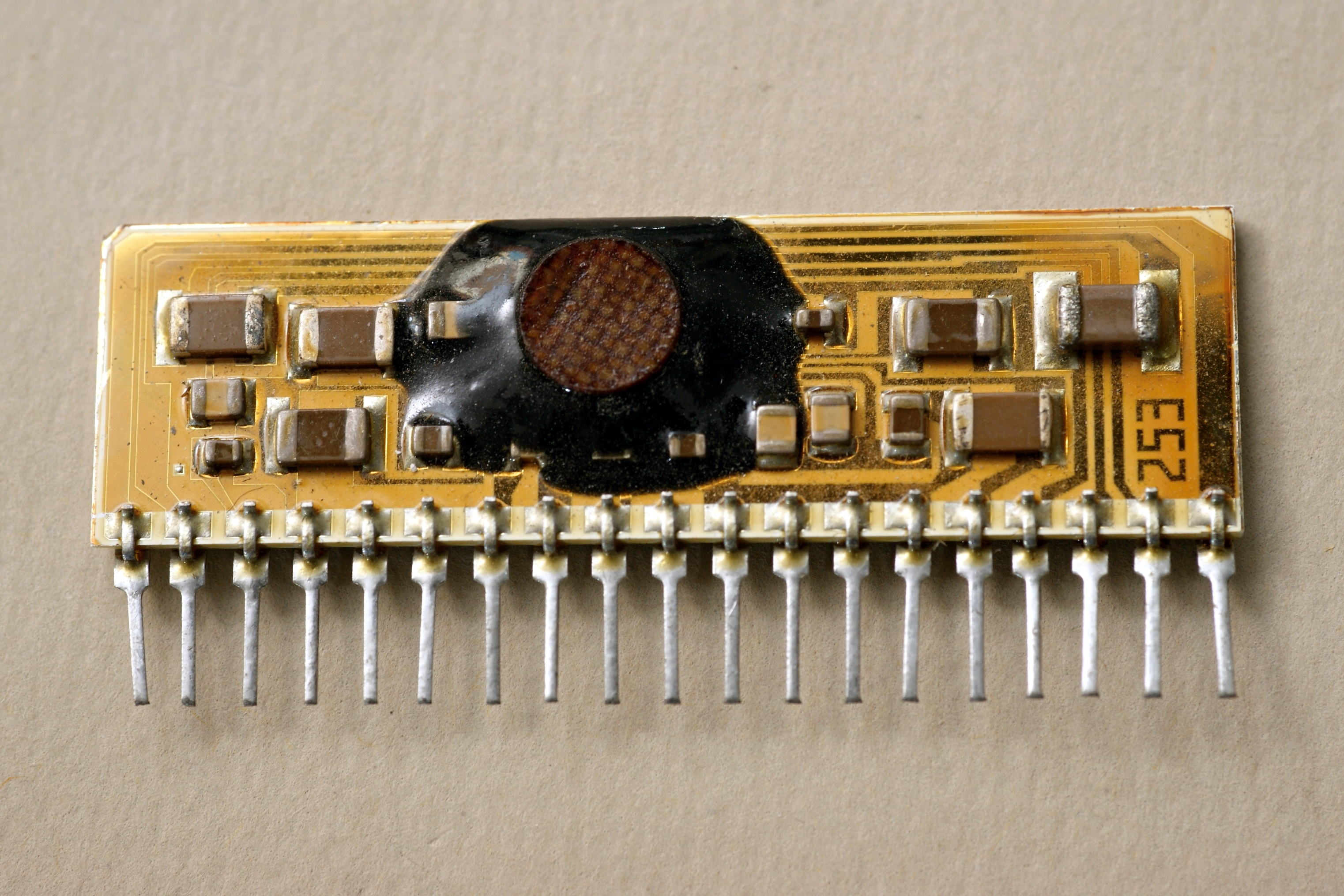

микросборка КХА058

Довольно популярная у радиолюбителей микросборка, ЧМ радиоприемник с низкой ПЧ. Она частенько применялась в бытовых переносных радиоприемниках и магнитолах.

Производитель - минский НПК "Сигнал".

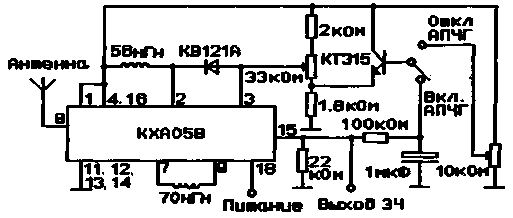

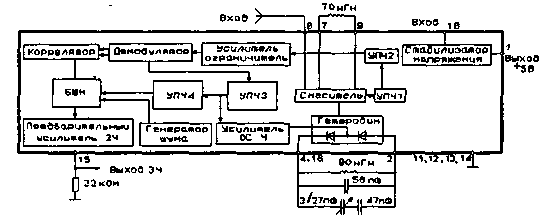

В качестве справочного листа - статья из журнала "Радиолюбитель". Схема является аналогом TDA7010, кристалл исходно был куплен то ли на Западе, то ли в ГДР. Радиоприемный тракт - полная копия TDA7000; кроме него на кристалл добавлены отдельный инвертирующий усилитель с эмиттерным повторителем на выходе (усилитель не задействован) и стабилизатор напряжения, представляющий собой копию 7805.

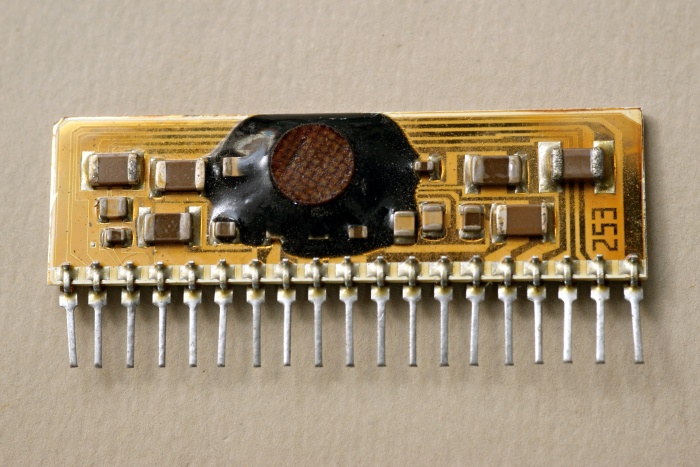

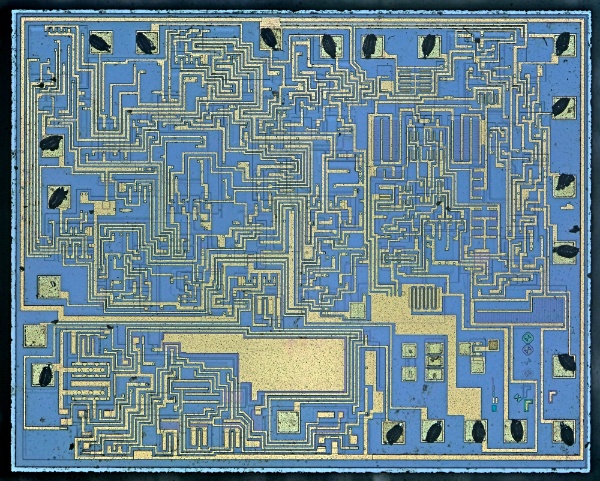

микросборка КХА058


(фото с форума Радиокартинки)


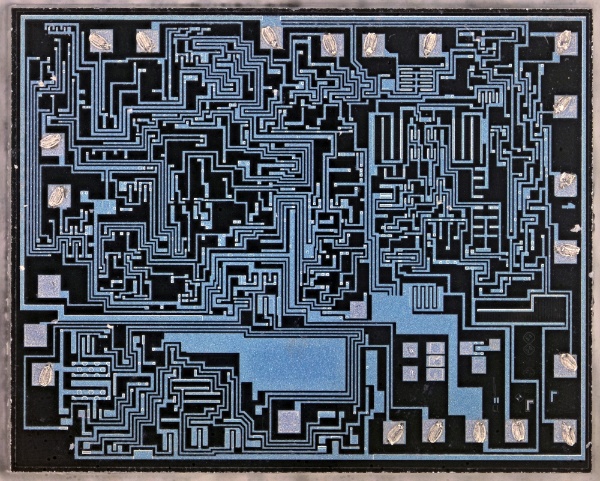

(фото с форума Радиокартинки)

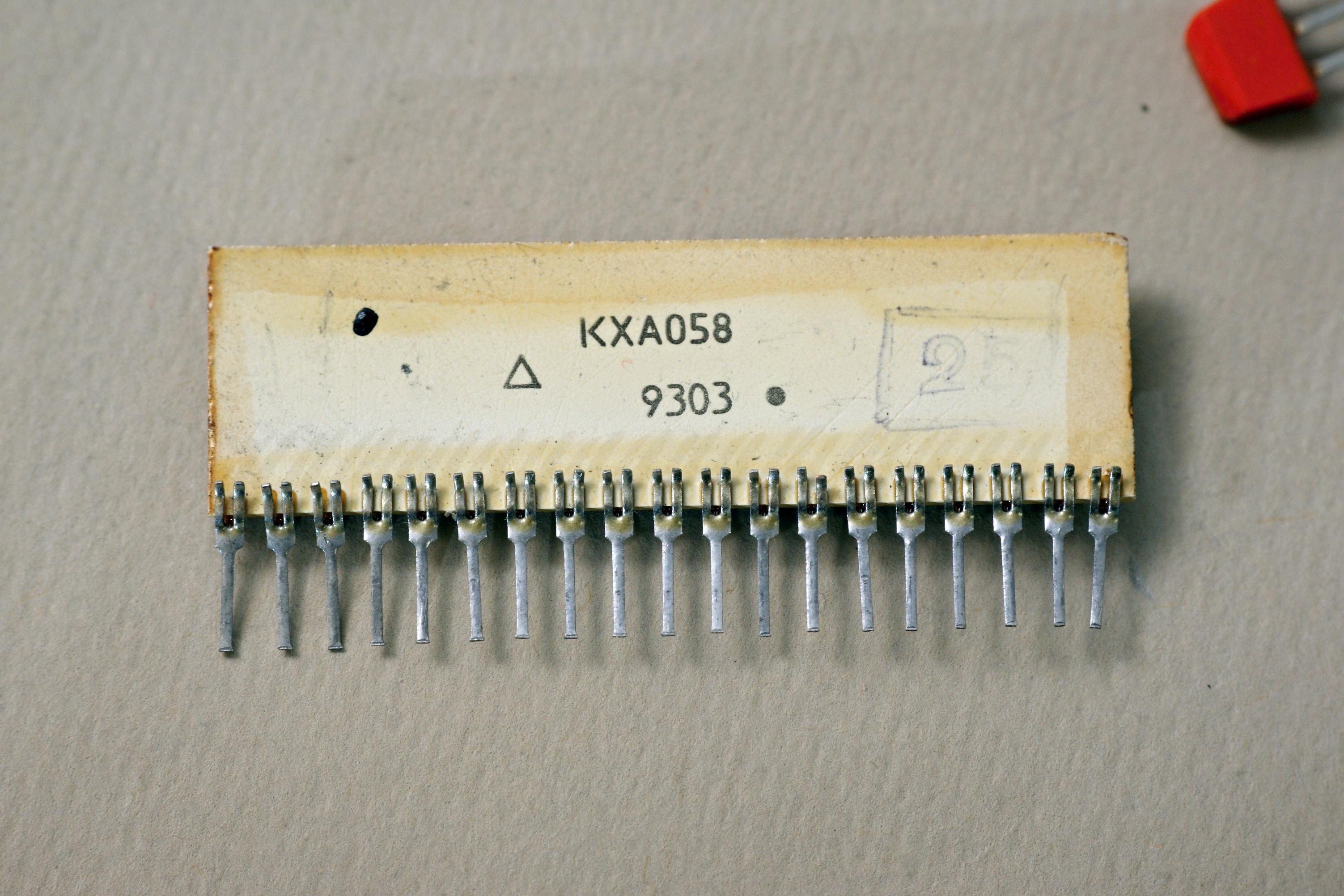

микросборка КХА058

микросборка КХА058

Источники:

1. Справочник выпускаемой продукции НПК "Сигнал" ПО "Горизонт". Минск, 1994.
2. Справочный листок - "Радиолюбитель" №2, 1994
