КМБ

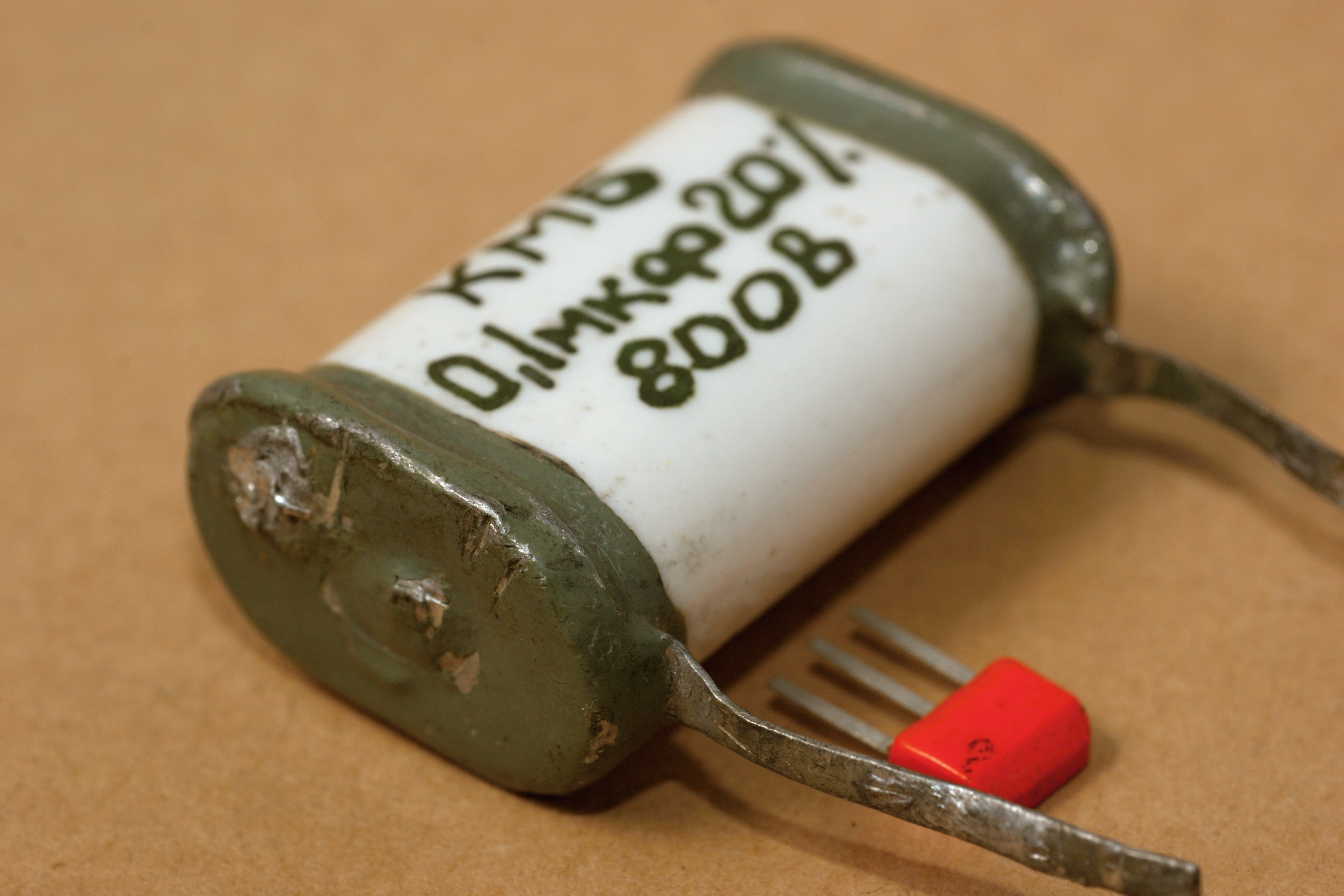

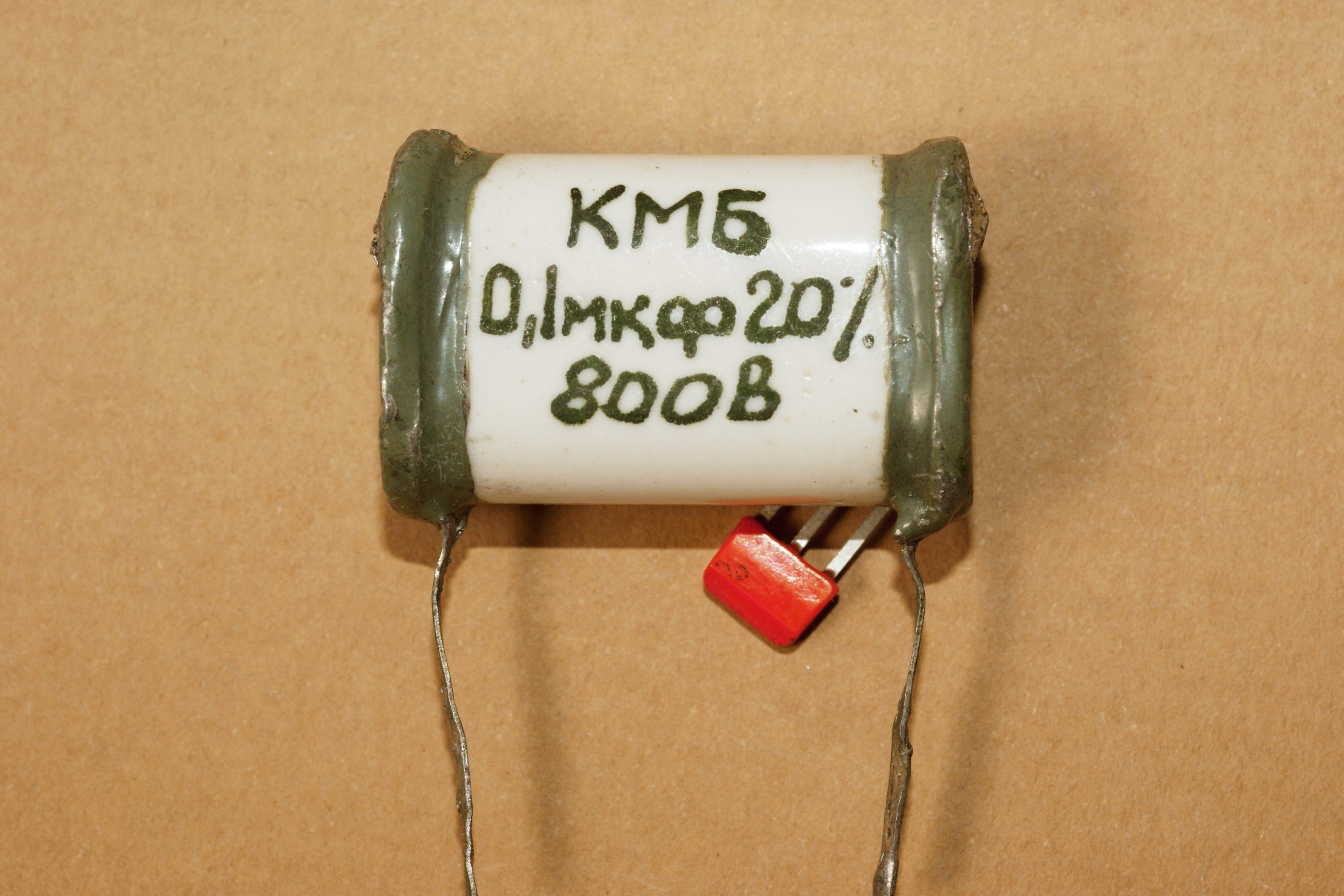

Примечательный конденсатор, очередная загадка. По конструкции похож на широко известные СГМ или КБГ-И, но размерами он в разы больше тех.

Единственное упоминание о конденсаторах с таким названием (опытных!) я встретил в книге Ренне В.Т. "Пленочные конденсаторы с органическим синтетическим диэлектриком" 1963 года:

   "И. И. Калганова и В. Д. Шадрин провели исследование опытных конденсаторов с комбинированным диэлектриком из полистирольной пленки 20 мк и конденсаторной бумаги марки КОН-2 толщиной 10 мк. В качестве обкладок использовались тонкие слои цинка, нанесенные испарением в вакууме, причем были обследованы два варианта: КМБ — образцы с металлизированной бумагой и КМП — образцы с металлизированной пленкой. При металлизации бумага предварительно (как обычно) покрывалась слоем эфироцеллюлозного лака толщиной 1 мк. Намотанные секции (номинальная емкость 0,5 мкф) зажимались в струбцины и проходили процесс запекания при 80° С в течение 2 ч. Перед запеканием на торцы секций напылялся контактный слой, к которому припаивались выводы. Запеченные секции собирались в герметизированном корпусе и проходили процесс вакуумной сушки и пропитки вазелиновым маслом; остаточное давление 0,1 — 0,2 торр и температура 80° С. После пропитки проводилась запайка пропиточных отверстий. Вазелиновое масло имело пробивную напряженность 24 кв/мм, удельное сопротивление 1014 ом*см и tg-8 ~ 2х10-4 (1 кгц).
  ...
   Номинальное рабочее напряжение для этих конденсаторов было равным 1000 в (пост. ток)."

Собственно, я не уверен, что речь здесь именно об этих конденсаторах. Ёмкость и напряжение хоть и близки, но отличаются. Так что вопрос пока не решён..
