Конденсаторы (К)ерамические (О) прессованные (Б)оченочные предназначены для работы в телевизионной аппаратуре в цепях постоянного и пульсирующего токов в качестве фильтровых.

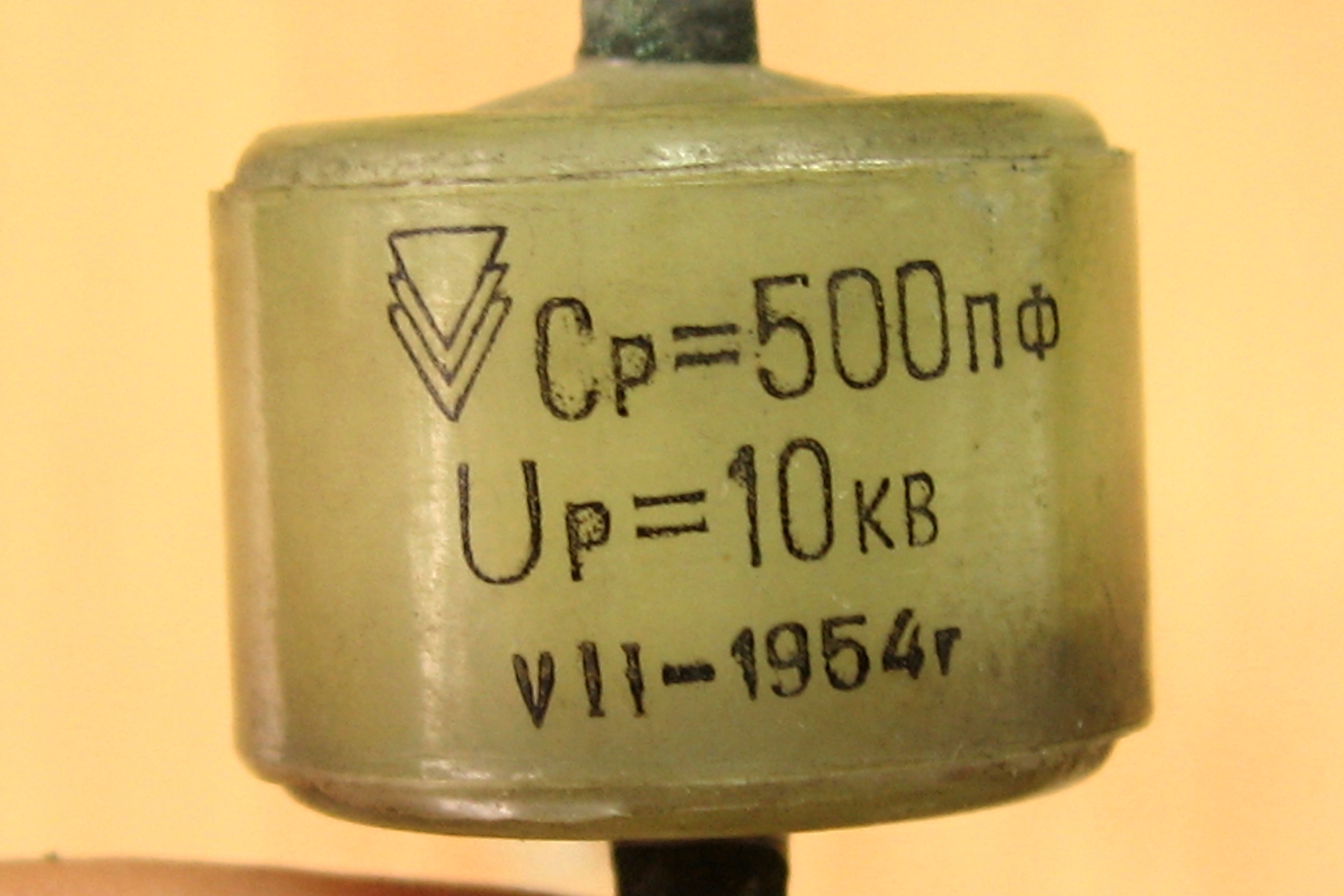

Разработаны они были в 50-х годах ленинградским НИИ-34 (ГосНИИ резисторов и конденсаторов, позднее ставший НИИ "Гириконд"); первые установочные партии выпущены опытным заводом НИИ-34 в 1954 году. Затем, в течение 1958-59 годов, выпуск был передан на Псковский завод радиодеталей (ныне "Плескава"); первоначально только в варианте КОБ-1. КОБ-3, к примеру, были освоены в 1958 году опытным заводом НИИ только в виде малых серий.

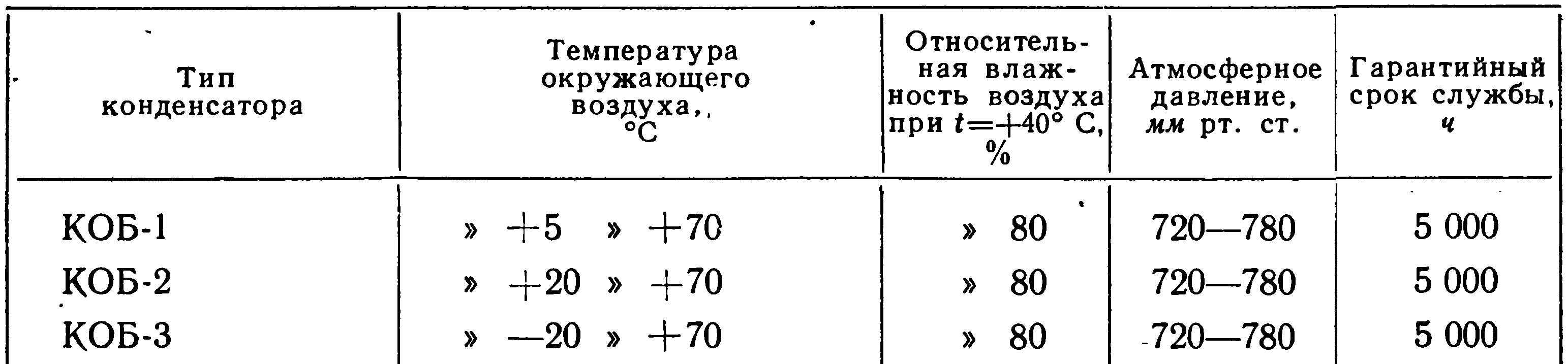

Они изготавливались трех видов:

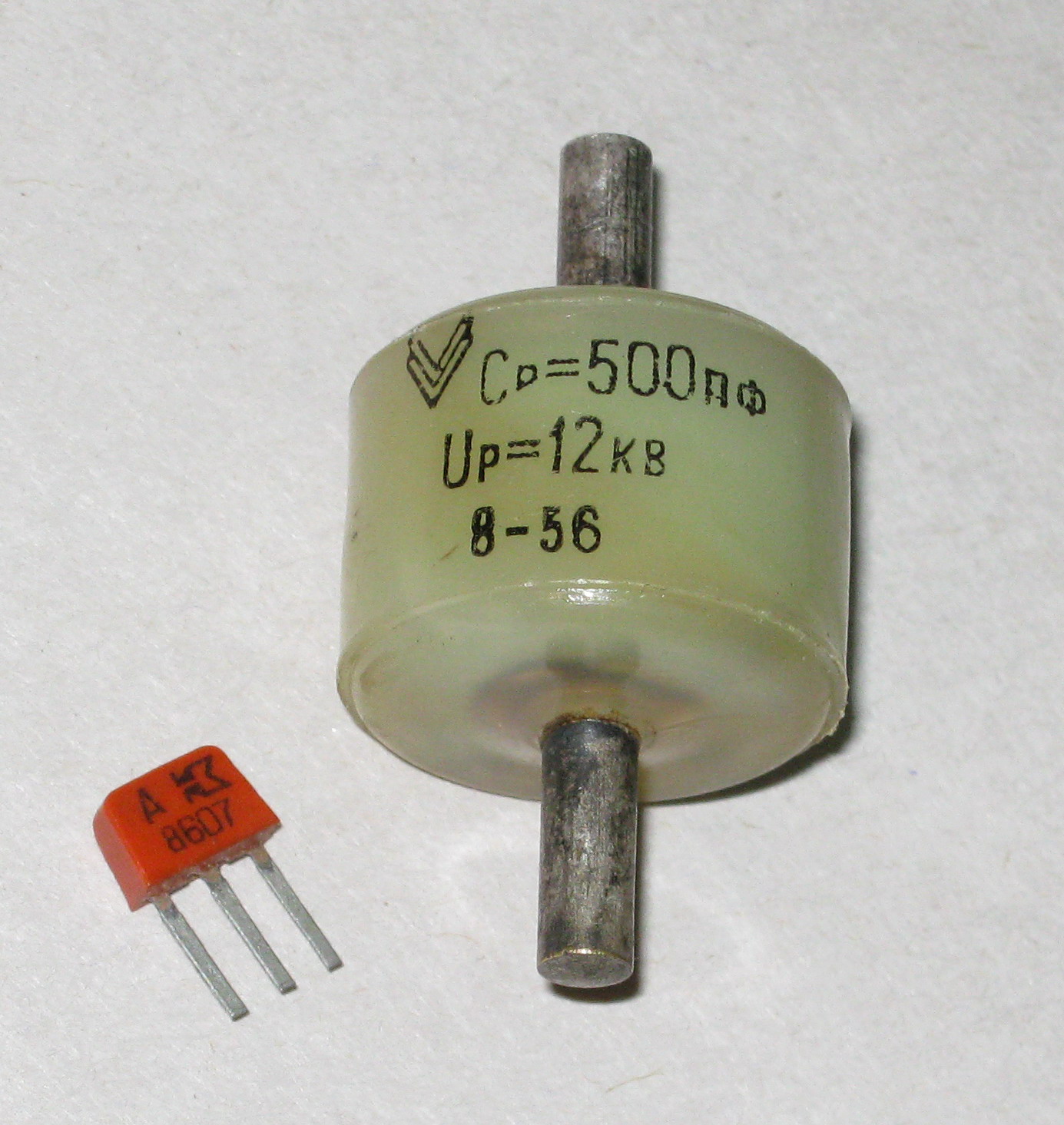

КОБ-1 на номинальное напряжение постоянного тока 5—12 кВ, емкостью 500 пФ,
КОБ-2 на номинальное напряжение постоянного тока до 20 кВ, емкостью 500 пФ
и КОБ-3 на номинальное напряжение постоянного тока до 30 кВ, емкостью 2500 пФ.
Их дальнейшим развитием стали конденсаторы К15-4.
Сопротивление изоляции у конденсаторов КОБ-1 не менее 5000 МОм,
у конденсаторов КОБ-2 и КОБ-3 — не менее 500 МОм.

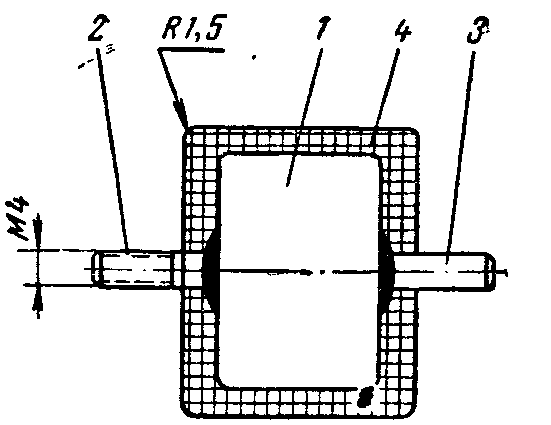

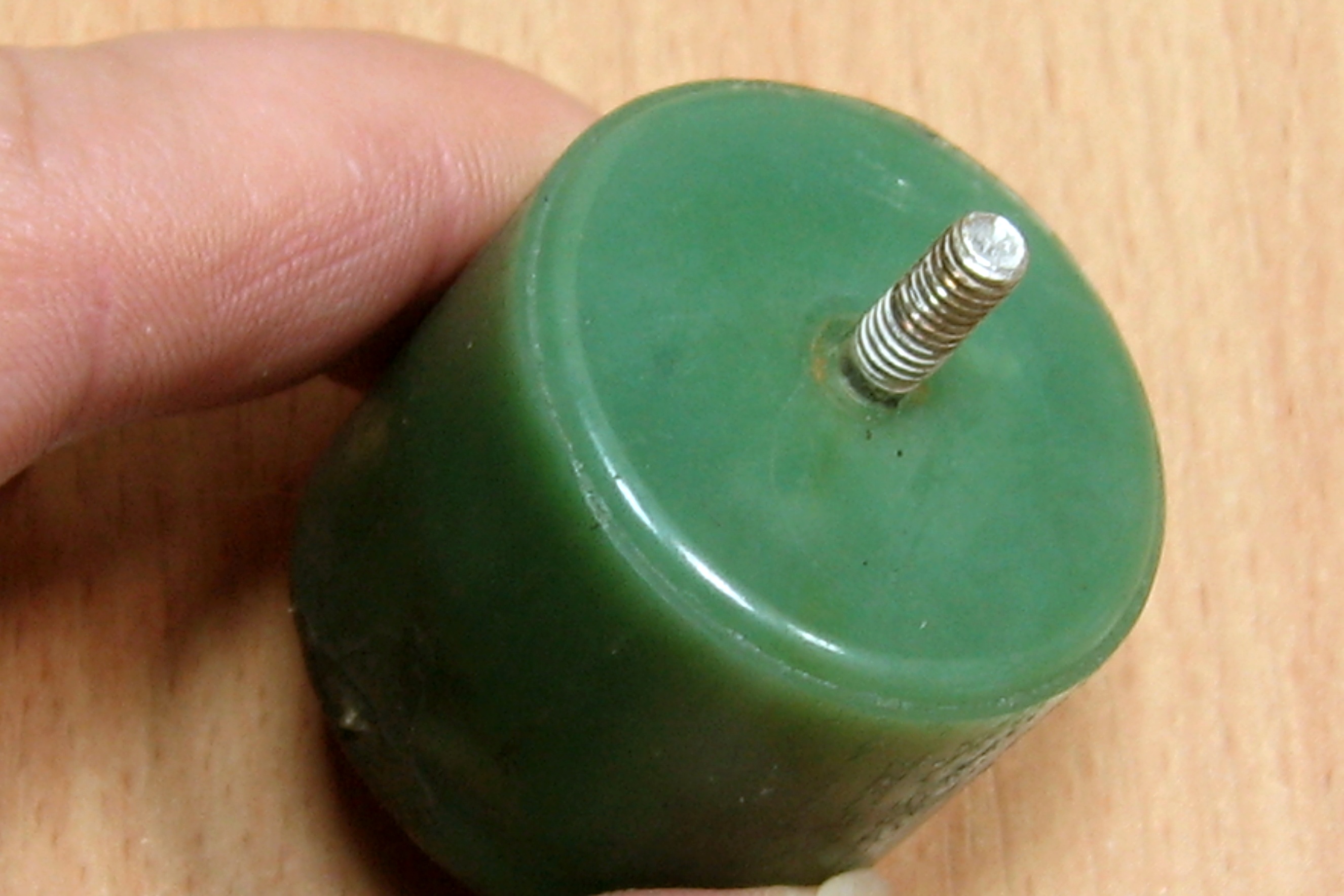

Основой этого конденсатора является цилиндр из сегнетоэлектрической керамики
марки Т-7500 (содержит в качестве основных составляющих титанат бария, титанат стронция и титанат кальция). Обкладки нанесены на основания
этого цилиндра. Выводы в виде коротких металлических стержней припаяны в центрах
обкладок (расположены по оси цилиндра). Цилиндр опрессован
пластмассой.

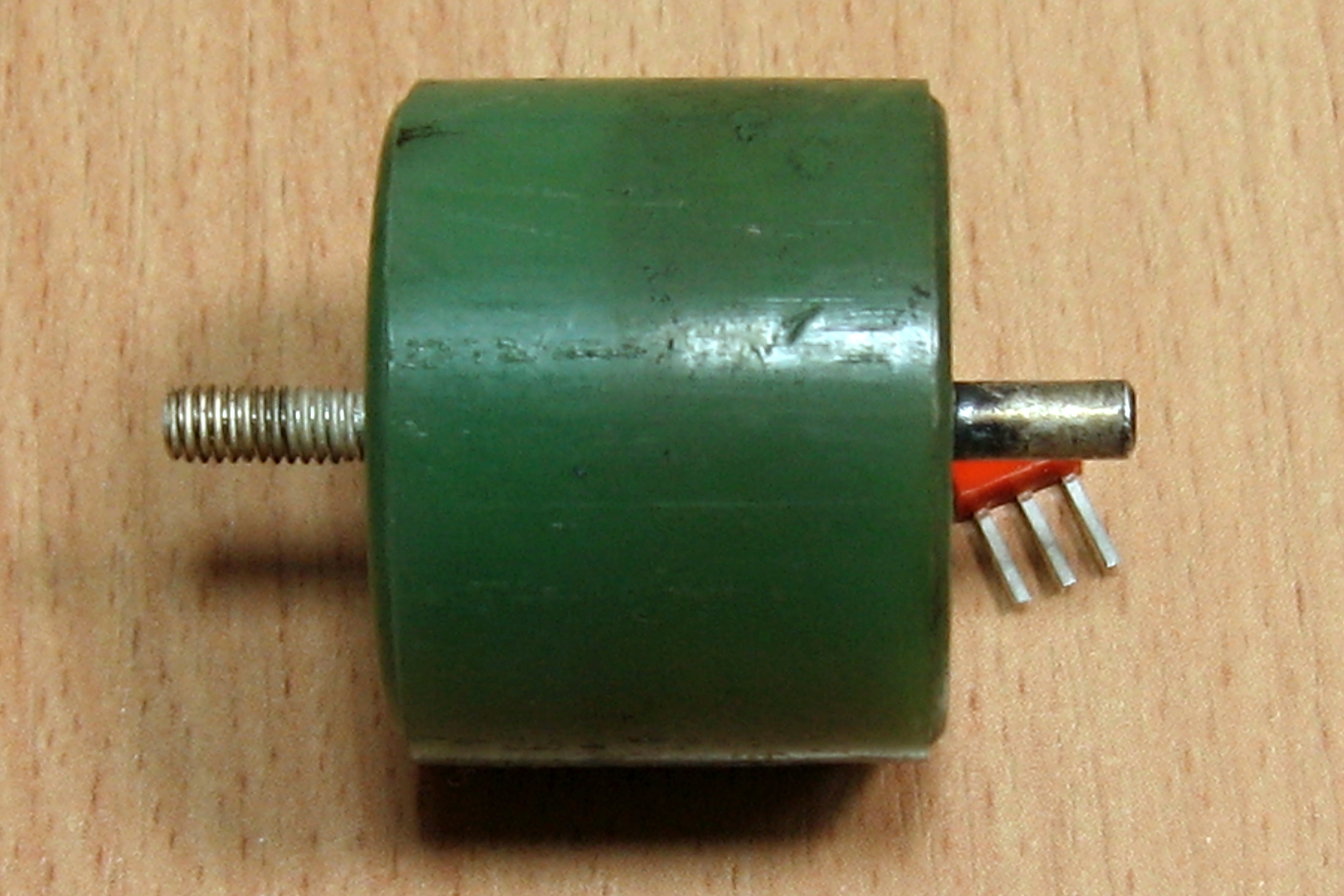

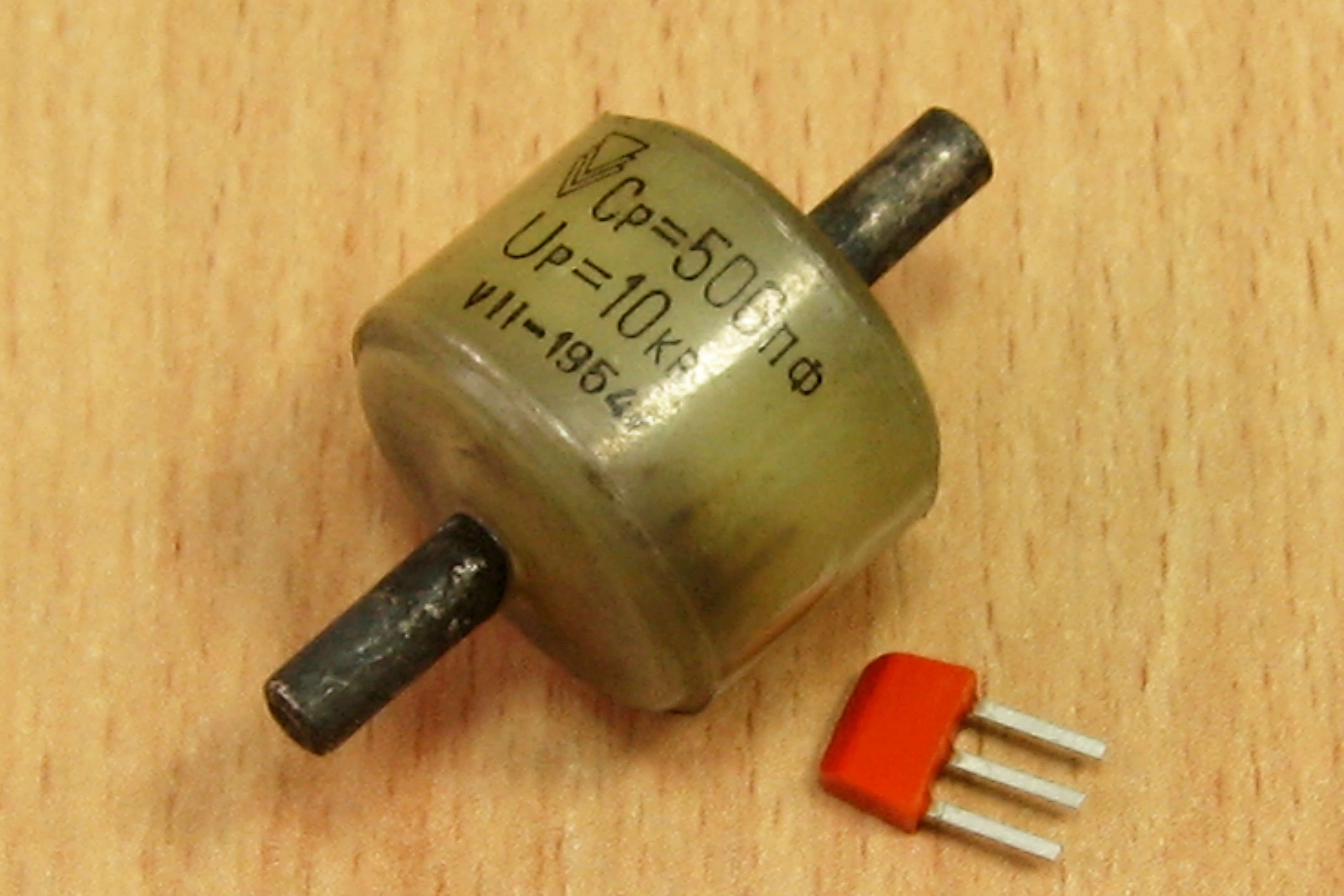

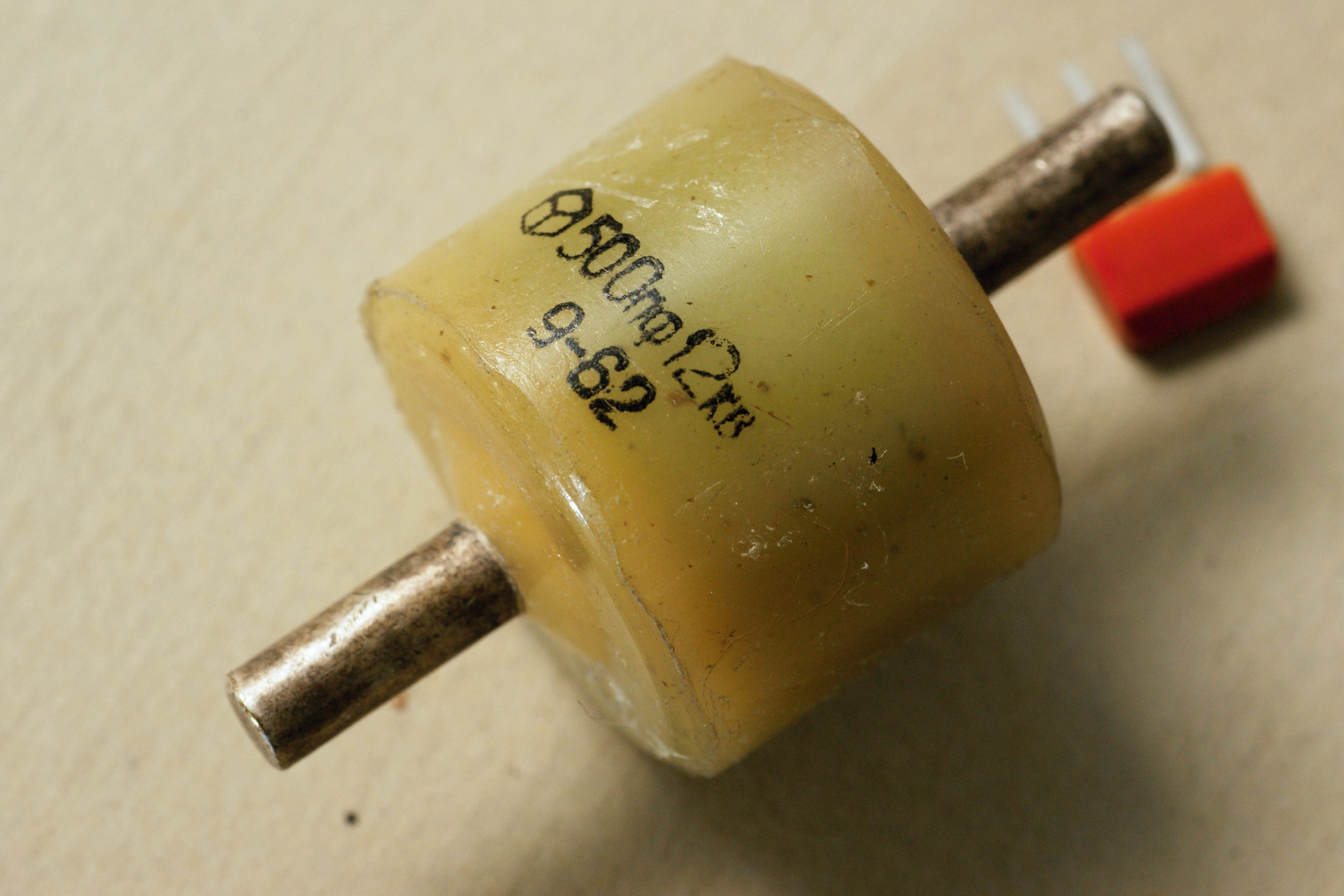

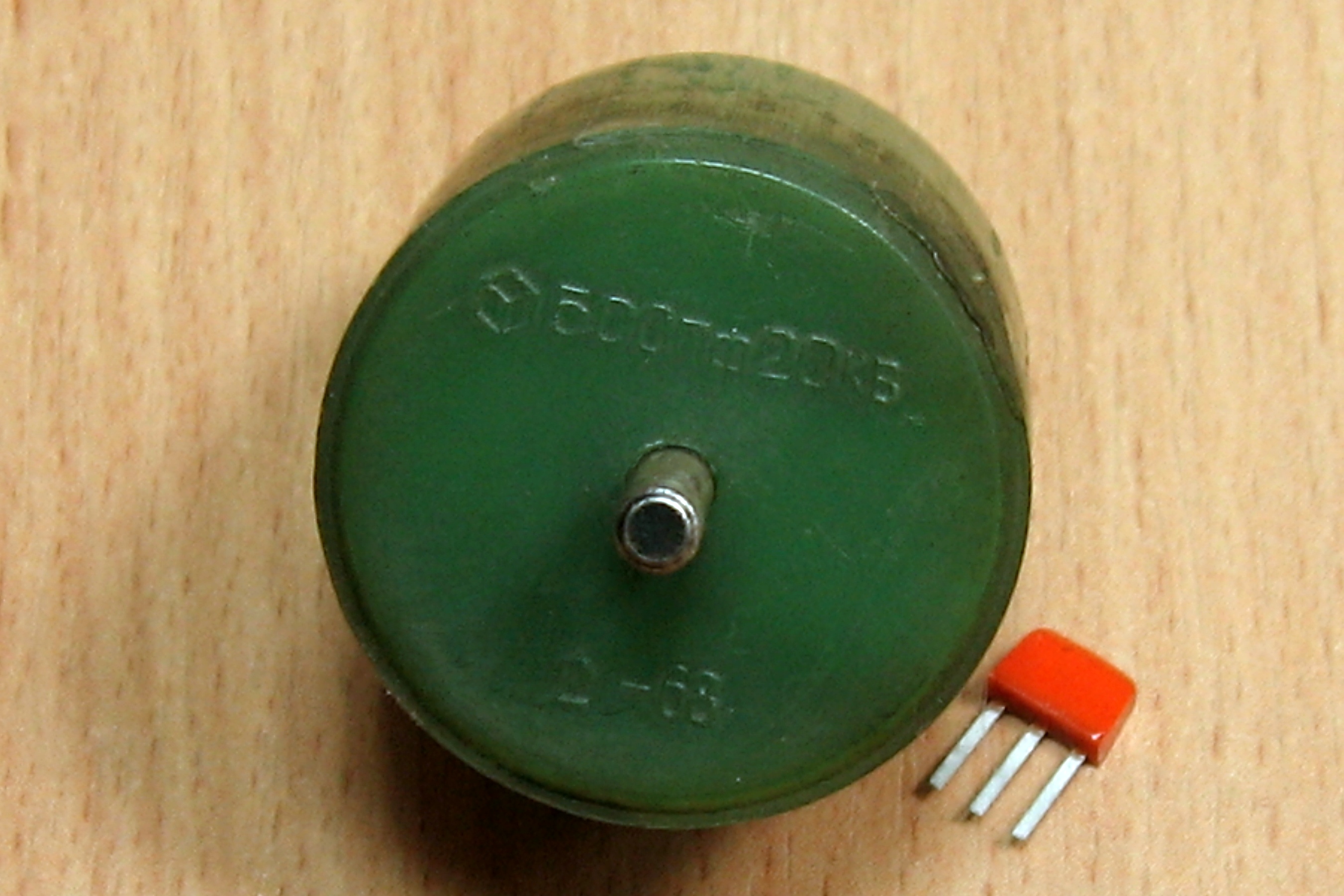

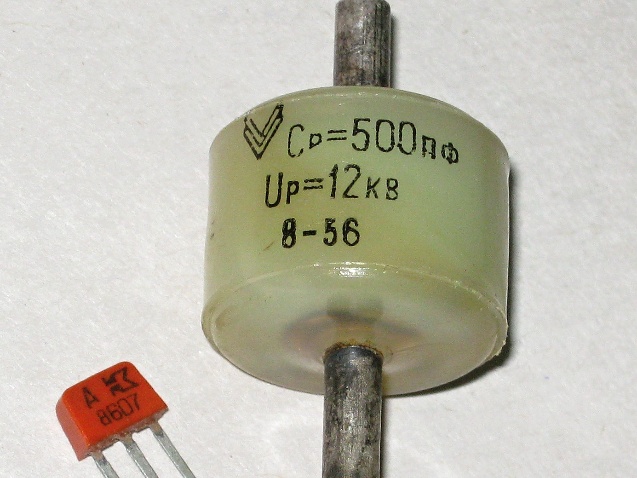

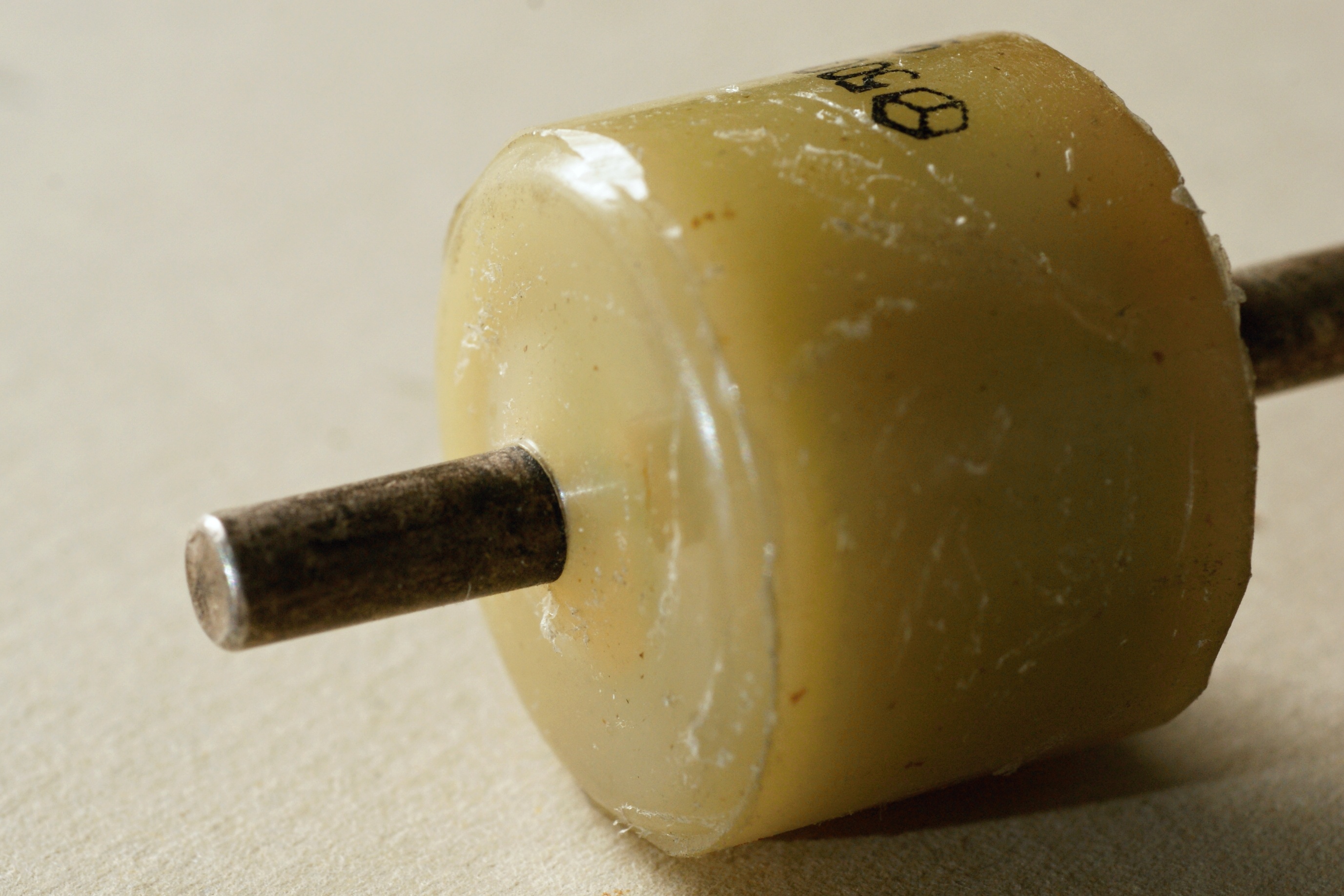

(фото Владимира, г.Пермь)
Источники:
1. Вербицкая Т.Н. Вариконды. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 318).
2. Справочник начинающего радиолюбителя. Под общей редакцией Р.М. Малинина. - М.-Л.: Госэнергоиздат, 1961 (МРБ 400).
3. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394).
4. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582).
5. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965.
6. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
7. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748).
8. Яманов С.А. Химия и радиоматериалы. Учебник для радиотехнических специальностей вузов. М., "Высшая школа", 1970.
9. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977.
10. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
11. Горячева Г.А., Добромыслов Е.Р. Конденсаторы: Справочник.-
М.: Радио и связь, 1984 (Массовая радиобиблиотека. Вып. 1079).
