КОПМ

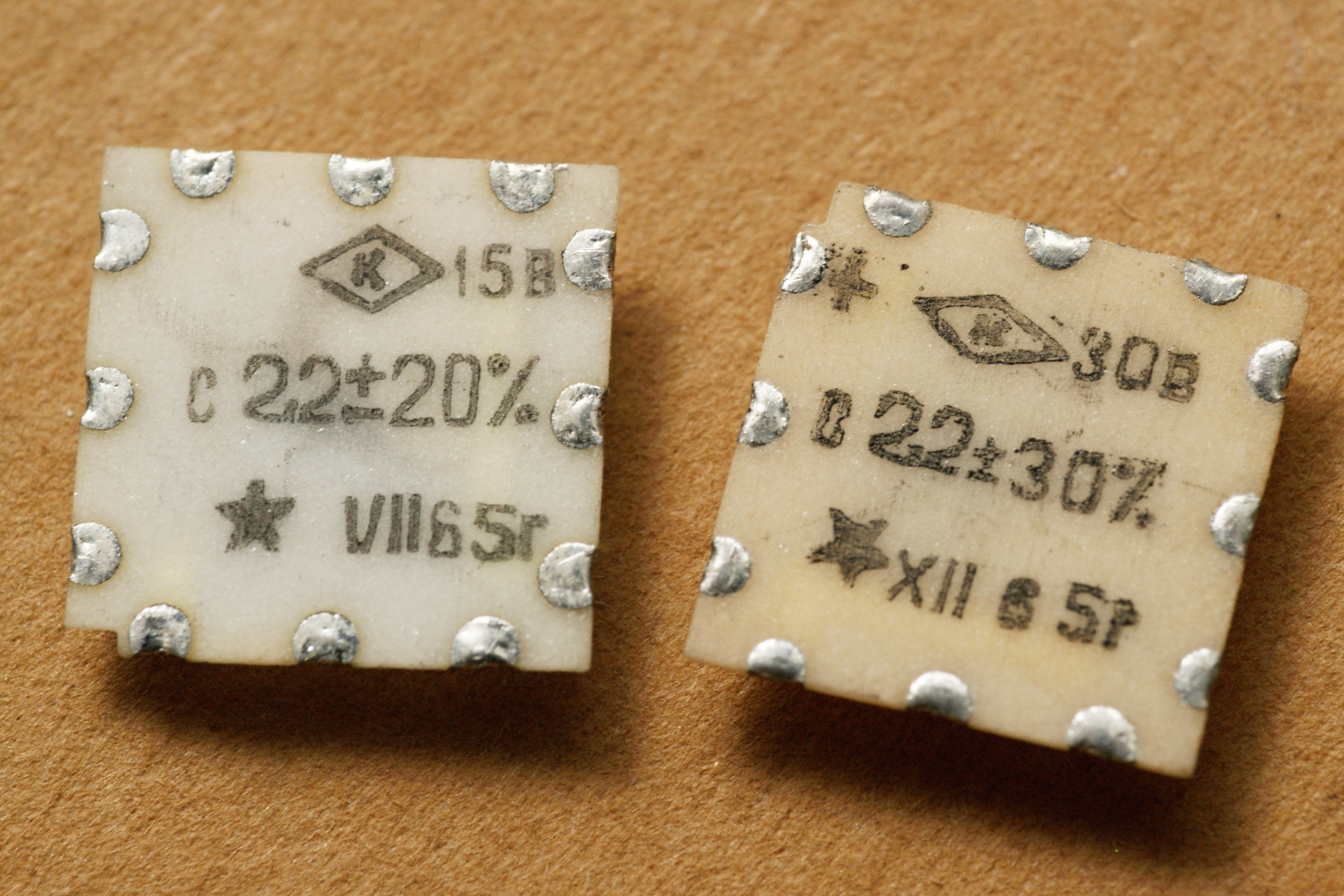

Редкая вещь из 60-х, (К)онденсаторы (О)ксидно-(П)олупроводниковые для (М)икромодулей. В дальнейшем были заменены на К53-5.

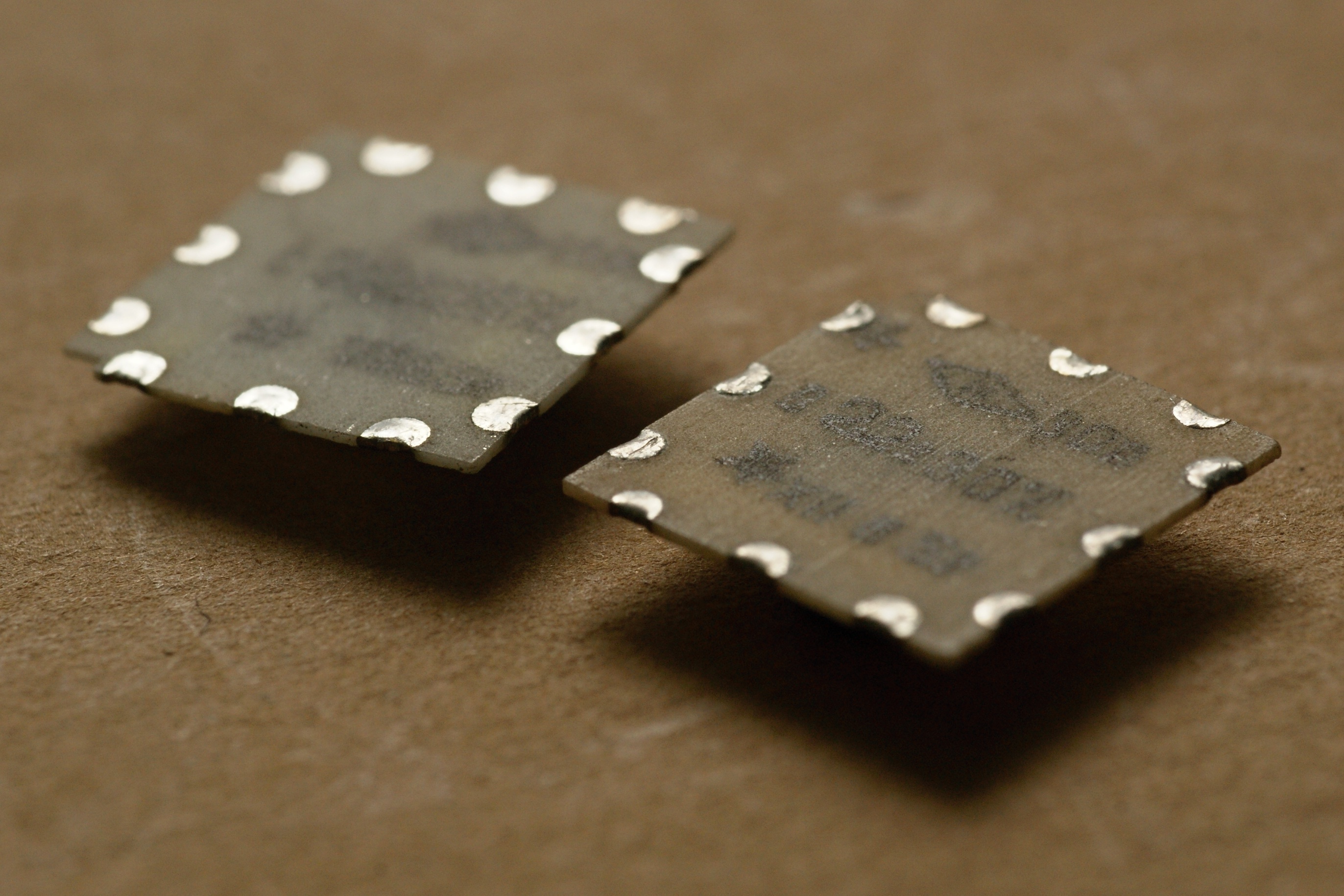

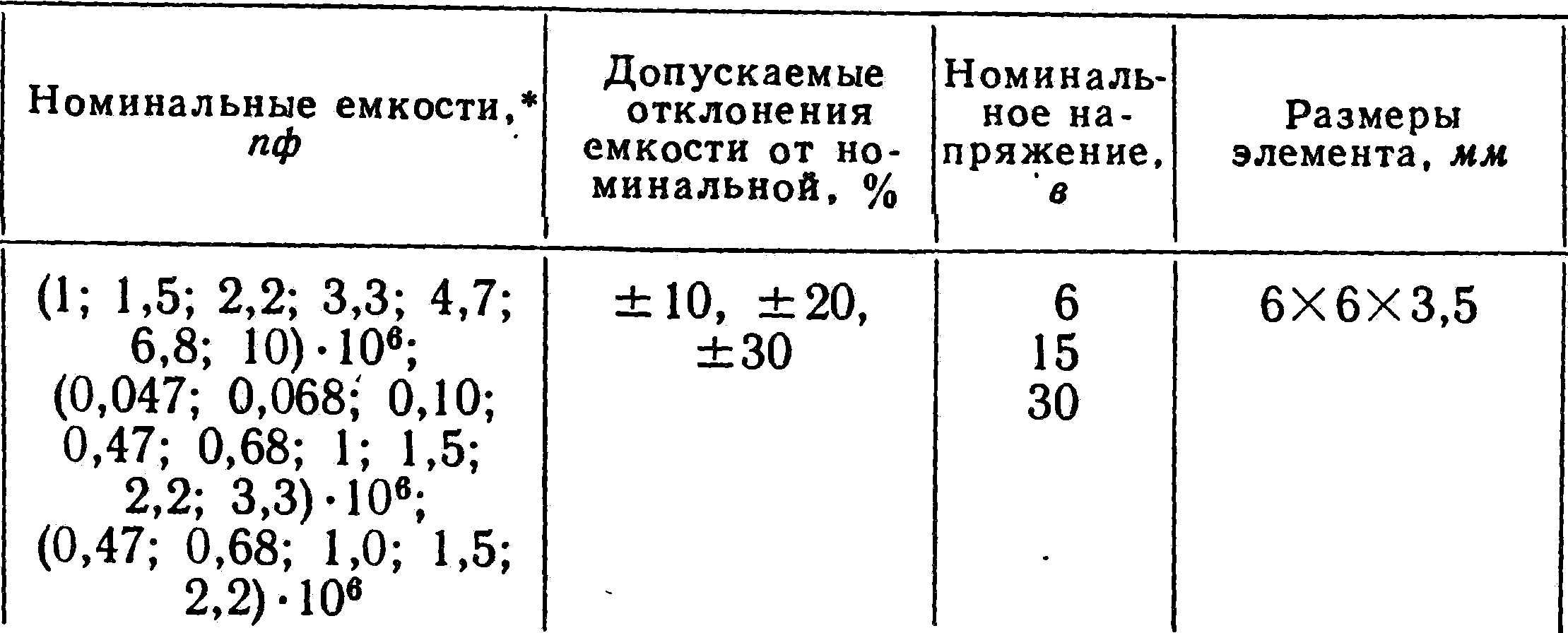

Конденсаторы выполнены непосредственно на микроплате путем двухсторонней ее металлизации. Микроплата изготовлена из специальной керамической массы с малым температурным коэффициентом диэлектрической проницаемости. Двухсторонняя металлизация микроплаты позволяет получить стабильные конденсаторы с номинальными емкостями до нескольких десятков микрофарад и рабочим напряжением до 30 в.

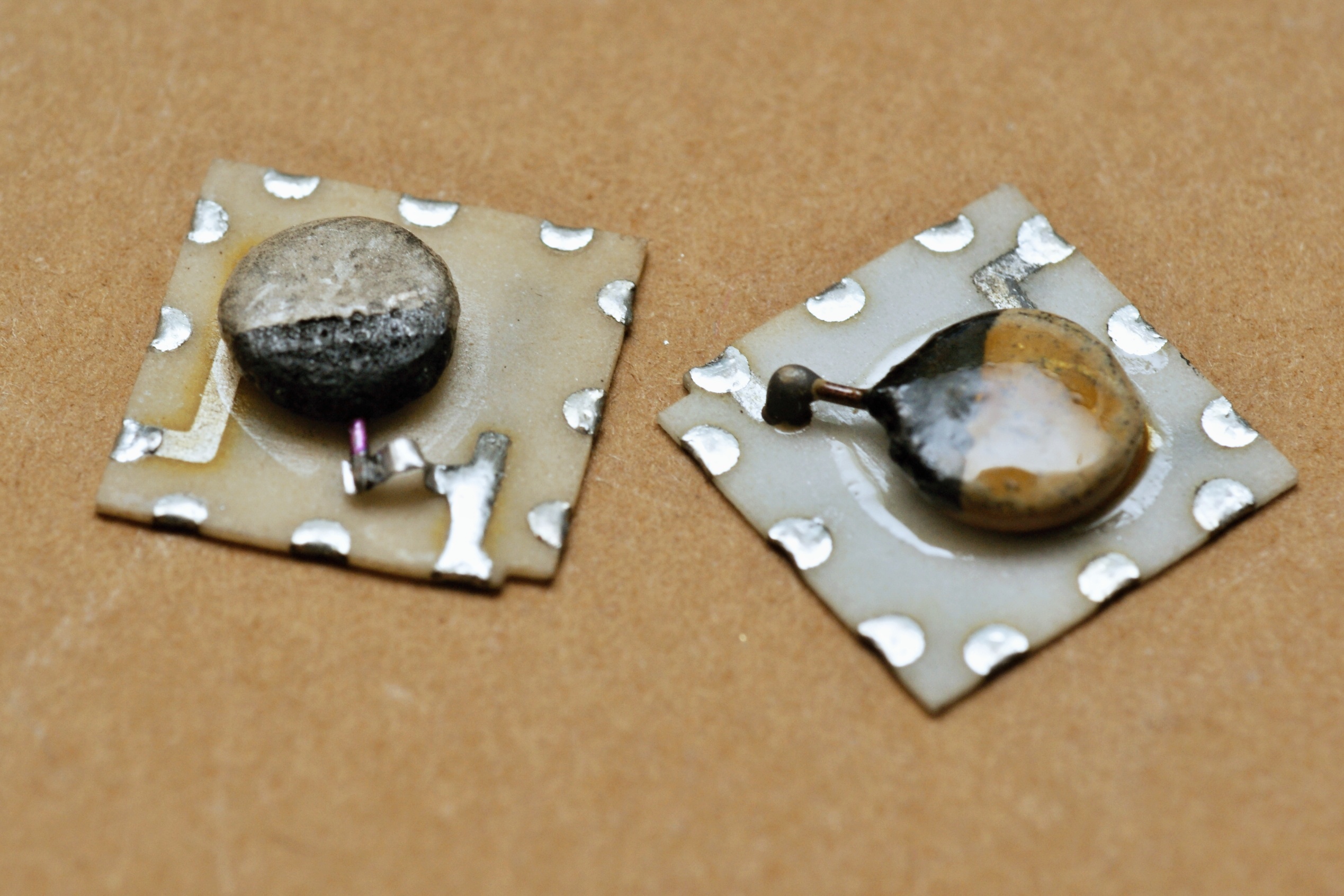

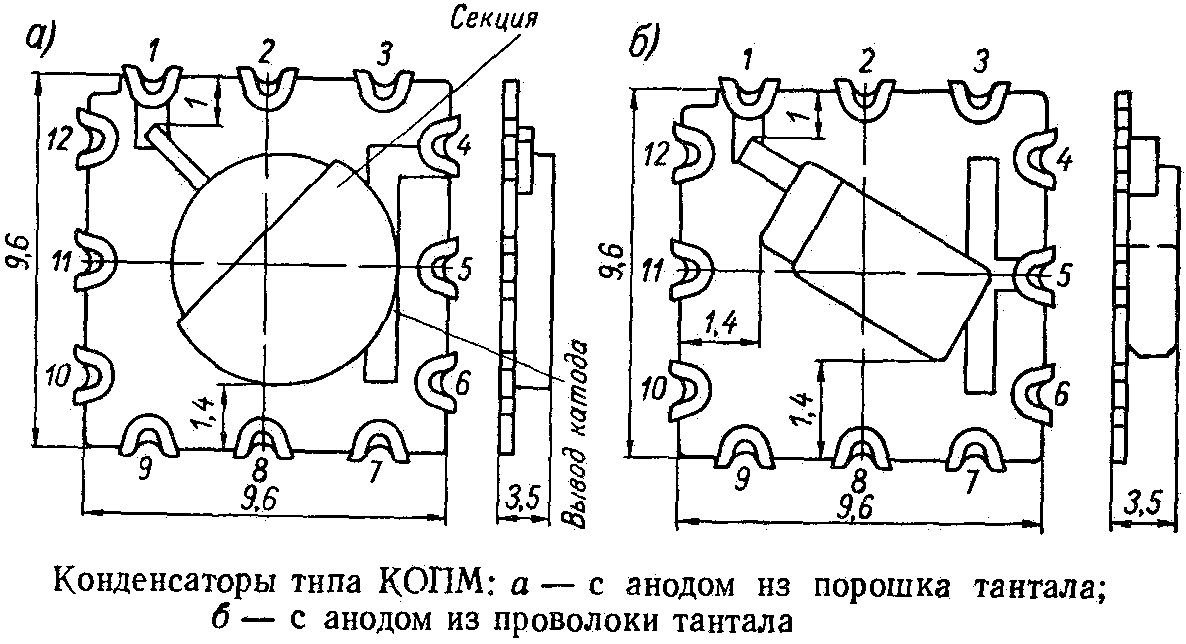

Конденсаторы КОПМ имеют таблетированный объемнопористый анод из порошка тантала, либо анод из проволоки тантала. К таблетке диаметром 4—6 мм, толщиной 2—4 мм присоединяется проволочный анодный вывод диаметром 0,4 мм. В других конструкциях конденсаторов применяются аноды из проволоки тантала диаметром 0,8 мм, имеющие 1—2 витка.

Секция конденсатора приклеивается к поверхности микроплаты выводами к соответствующим пазам и подвергается покрытию лаком. После заливки микромодуля изменение величины емкости конденсатора не превышает ±5%.

Производитель - завод "Мезон", г.Санкт-Петербург.

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Конструирование микромодульной аппаратуры / под ред. Н.А. Барканова. - М. : Сов. радио, 1968.
3. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748).
4. Верхопятницкий П.Д. Конструирование судовой автоматики на микромодулях. Л., "Судостроение", 1971.
5. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
