КП030

микросхема КП030

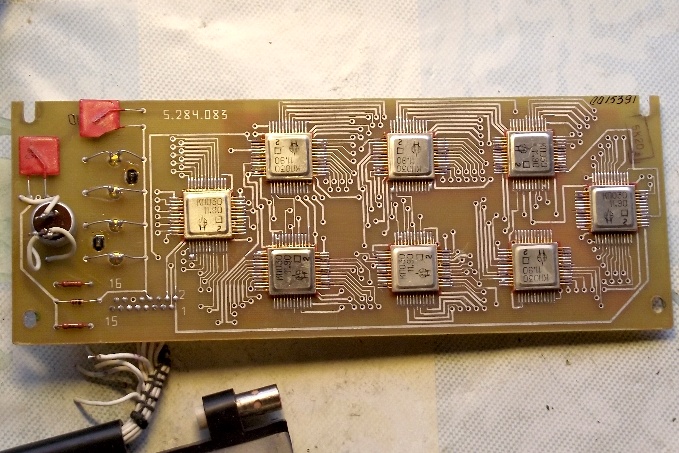

Микросборка для управления жидкокристаллическими индикаторами. Использовалась она в измерительной аппаратуре - блоке дисплея осциллографа С8-19, измерителе уровней TV сигнала и пр.

Любопытно, что хотя обозначение более привычно для гибридных микросборок (подразумевается 04КП030), но данная микросхема выполнена по интегральной технологии. Причина здесь в том, что общие технические условия на микросхемы и микросборки (как категории изделий) были разными, первые были значительно жёстче и невыгодны экономически. Из-за этого некоторые предприятия оформляли часть своих интегральных микросхем для бытового и промышленного применения как микросборки.

Производитель - минский Белвар.

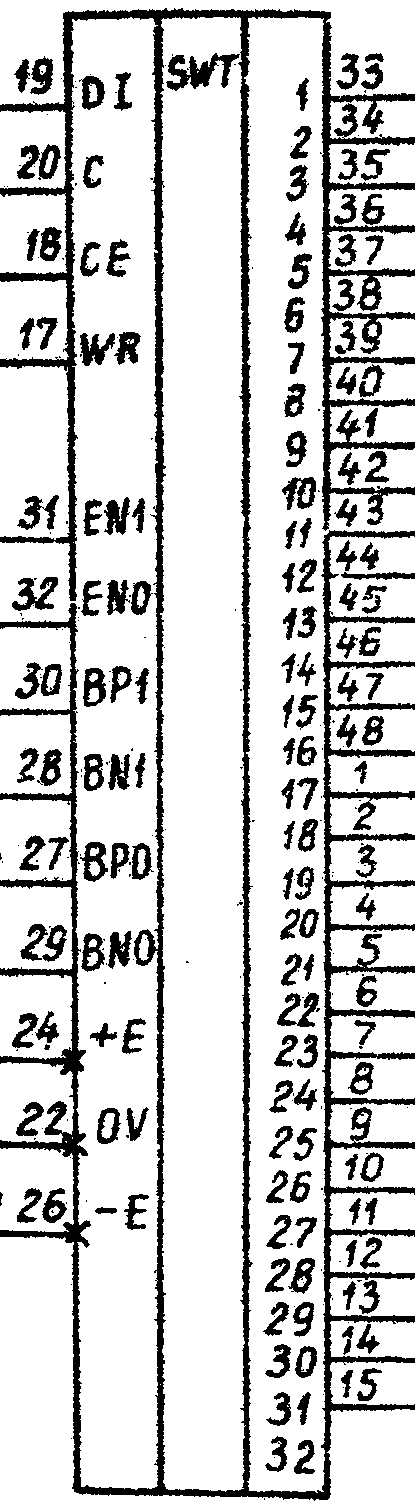

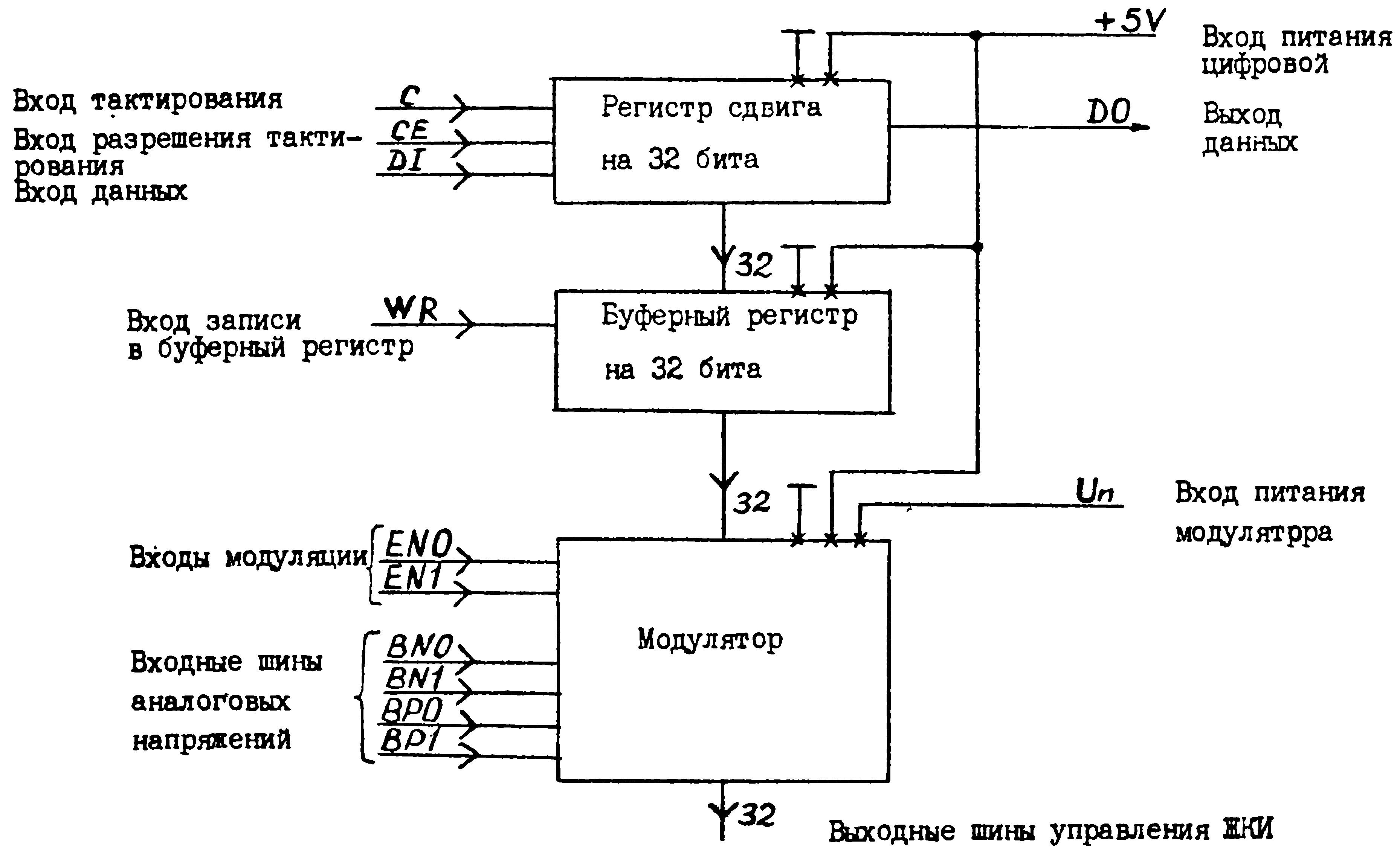

Электрическая функциональная схема:

микросхема КП030

микросхема КП030

микросхема КП030
(фото с форума Портативное ретрорадио)

микросхема КП030
(фото с форума Портативное ретрорадио)

микросхема КП030
(фото Игоря Белявского)

микросхема КП030
(фото с форума Портативное ретрорадио)
